M12 naar RJ45 kabel

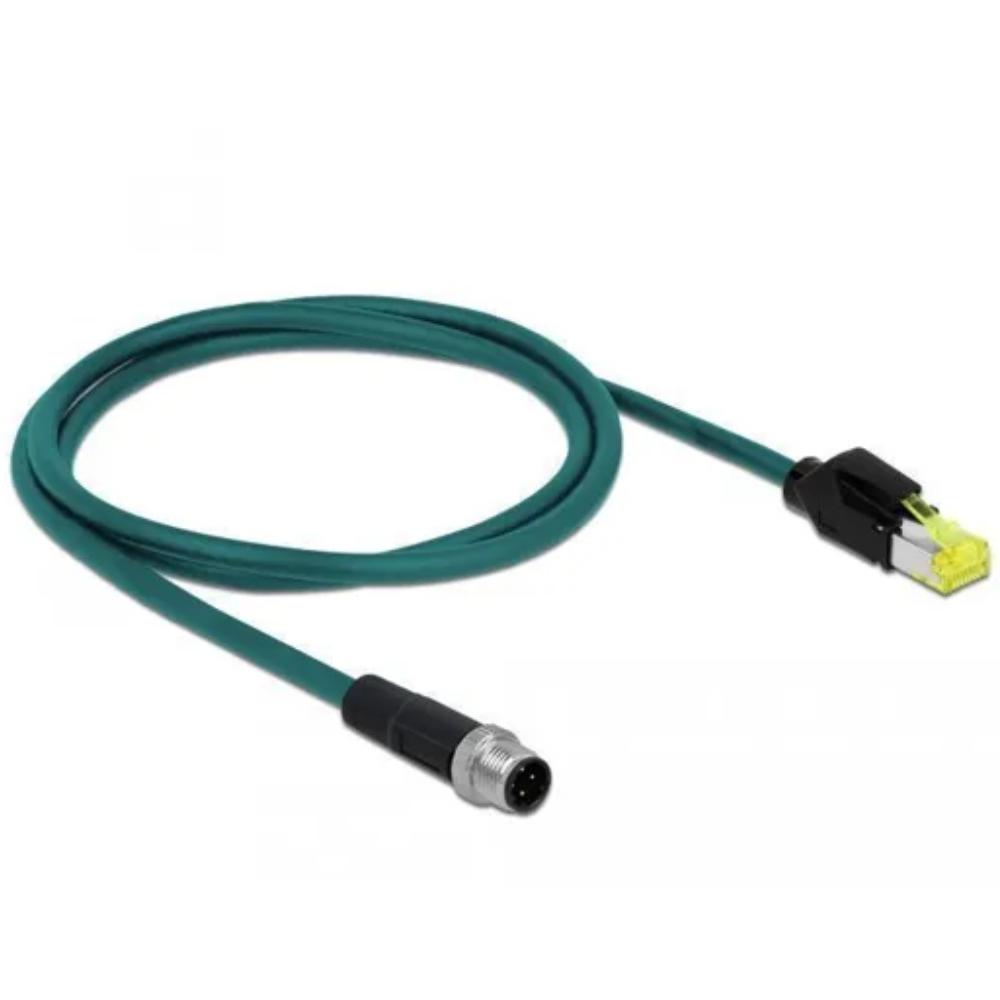

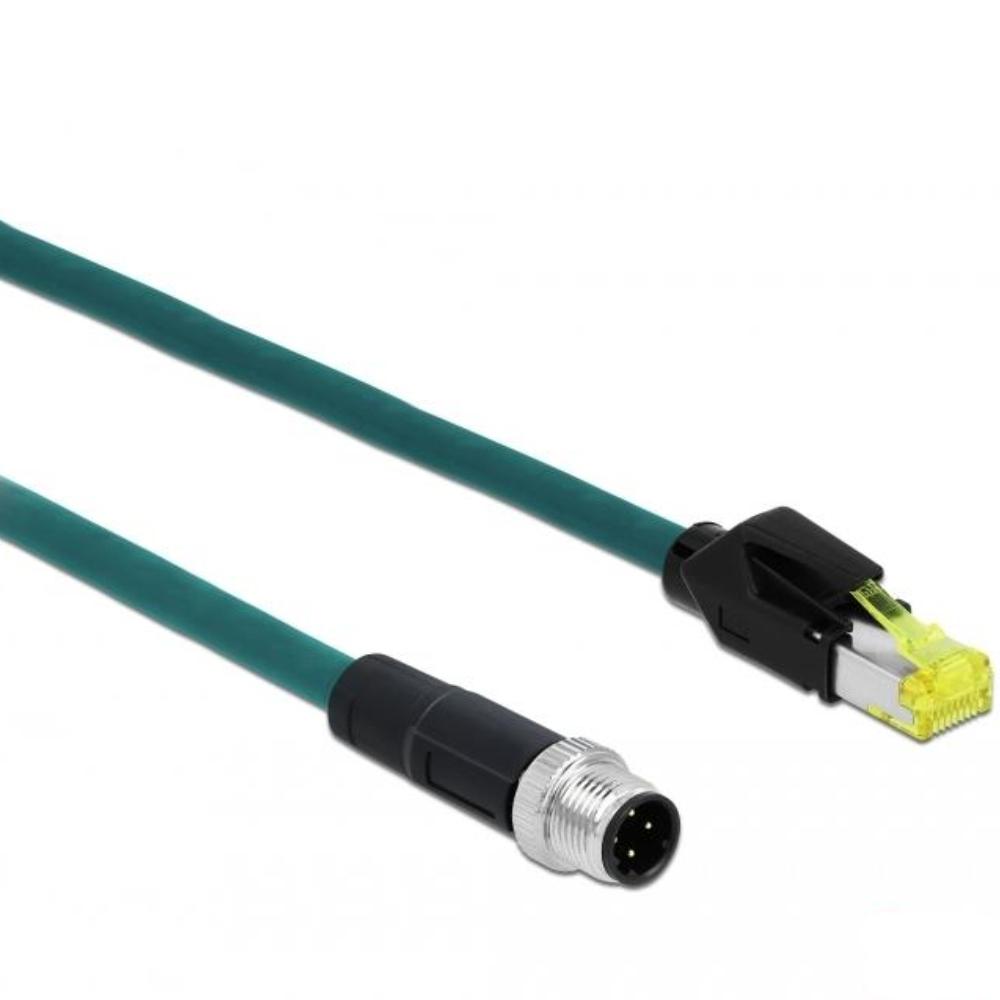

Deze M12 D-gecodeerde naar RJ45 Hirose netwerkkabel van DELOCK is bedoeld voor het verbinden van industriële Ethernetapparatuur met standaard netwerkinfrastructuur binnen automatiseringsomgevingen.

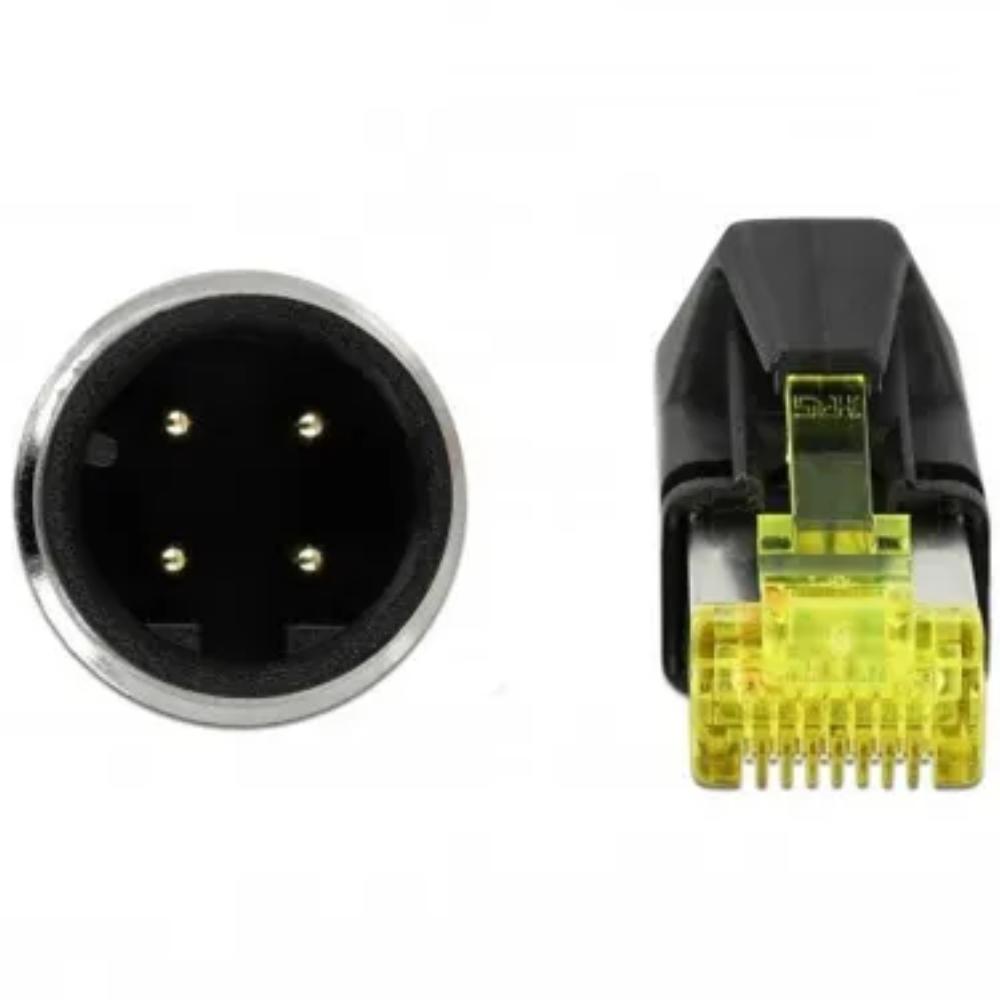

De kabel beschikt over een M12 male 4-pins D-gecodeerde connector en een RJ45 Hirose male connector, waardoor een betrouwbare koppeling mogelijk is tussen veldapparatuur en netwerkcomponenten zoals switches en controllers.

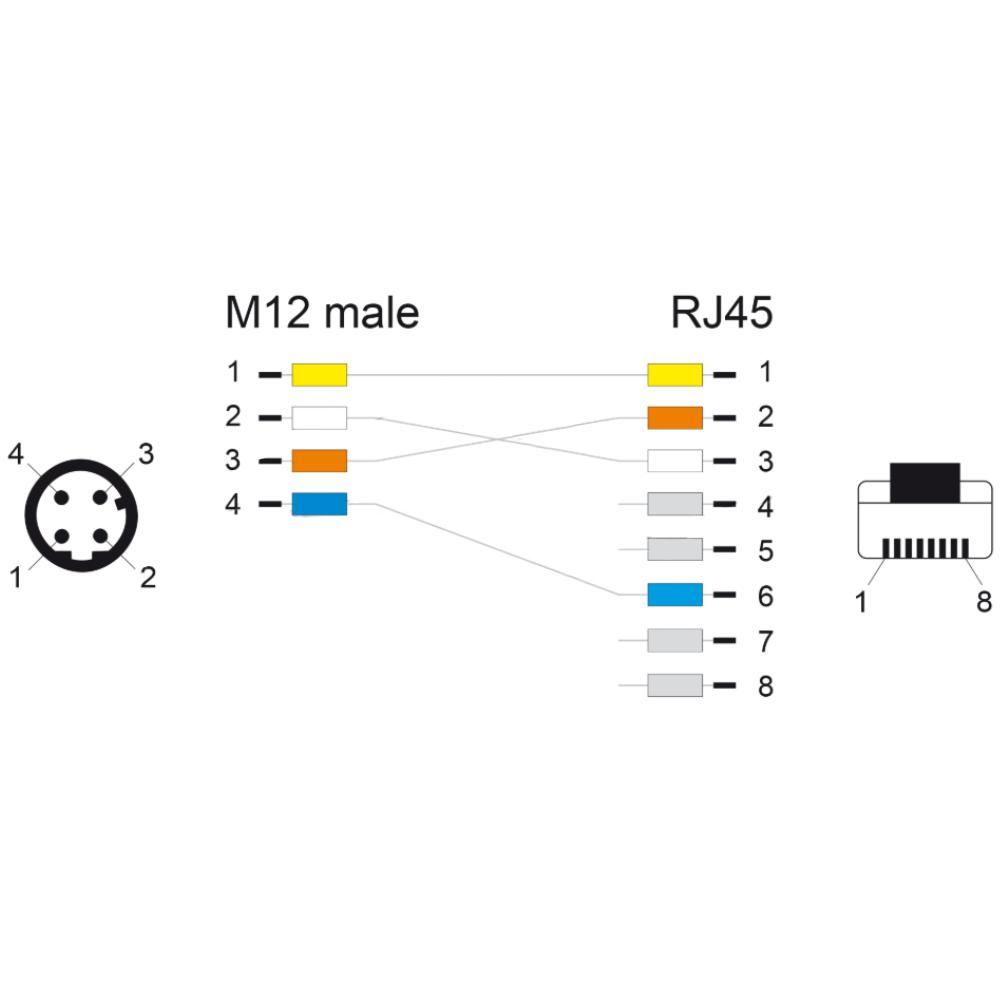

De kabel is geschikt voor PROFINET toepassingen en volgt de bijbehorende pinconfiguratie voor industriële Ethernetcommunicatie.
Dankzij de SF/UTP afscherming met aluminiumfolie en gevlochten vertind koper wordt elektromagnetische interferentie effectief beperkt.
De PUR (TPU) kabelmantel maakt de kabel flexibel, slijtvast en geschikt voor gebruik in kabelrupsen en dynamische toepassingen.
De kabel is olie- en UV-bestendig en voldoet aan industriële eisen voor langdurig gebruik onder zware omstandigheden.
Met een draaddikte van 26 AWG en een buigbestendigheid tot 1.000.000 buigcycli is de kabel geschikt voor bewegende toepassingen.
De kabel is uitgevoerd met LS0H (halogeenvrij materiaal), wat zorgt voor beperkte rookontwikkeling en geen corrosieve gassen bij brand.

Specificaties
Type: M12 naar RJ45 netwerkkabel
Merk: DELOCK
Aansluiting 1: M12 male 4-pin D-gecodeerd
Aansluiting 2: RJ45 Hirose male
Codering: D-coded
Aantal pinnen: 4
Protocol: PROFINET
Afscherming: SF/UTP
Afschermingsopbouw: aluminium folie, transparante folie en gevlochten vertind koper
Geleidermateriaal: koper
Draaddoorsnede: 26 AWG
Kabeldiameter: 6.4 millimeter
Kabelmantel: PUR (TPU)
Buigcycli: 1.000.000
Minimale buigradius (vast): 32 millimeter
Minimale buigradius (flexibel): 64 millimeter
Bestendigheid: olie- en UV-bestendig (DIN EN 60811-2-1)
Halogeenvrij: LS0H
Brandklasse: FT2
Bedrijfstemperatuur: -20 °C tot 80 °C
Beschermingsklasse: IP20
Kleur: waterblauw
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, PROFINET netwerken, machinebesturingen, kabelrupsen en bewegende toepassingen, en omgevingen waar hoge mechanische belasting en betrouwbare datacommunicatie vereist zijn.

Toelichting op technische termen
M12 D-codering: industriële connectorcodering voor Ethernettoepassingen met 4 aders, veel gebruikt voor Fast Ethernet en PROFINET.
RJ45 Hirose: industriële variant van de RJ45-connector met verhoogde mechanische robuustheid en betrouwbaarheid.
PROFINET: industriële Ethernetstandaard voor real-time communicatie tussen automatiseringsapparatuur.
SF/UTP: afscherming met algemene folie en gevlochten koperen afscherming voor bescherming tegen elektromagnetische interferentie.
PUR (TPU): hoogwaardige kabelmantel met hoge flexibiliteit, slijtvastheid en weerstand tegen olie en chemicaliën.
Drag chain geschikt: ontworpen voor toepassingen waarbij de kabel continu buigt en beweegt zonder prestatieverlies.
AWG: Amerikaanse standaard voor draaddikte; 26 AWG biedt een goede balans tussen flexibiliteit en signaaloverdracht.
LS0H: halogeenvrij materiaal dat bij brand weinig rook produceert en geen corrosieve gassen afgeeft.
Buigcycli: aantal buigbewegingen dat de kabel aankan zonder beschadiging.
IP20: bescherming tegen aanraking met vaste objecten groter dan 12 millimeter, zonder bescherming tegen water.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilige omgang met chemische stoffen binnen de Europese Unie.
