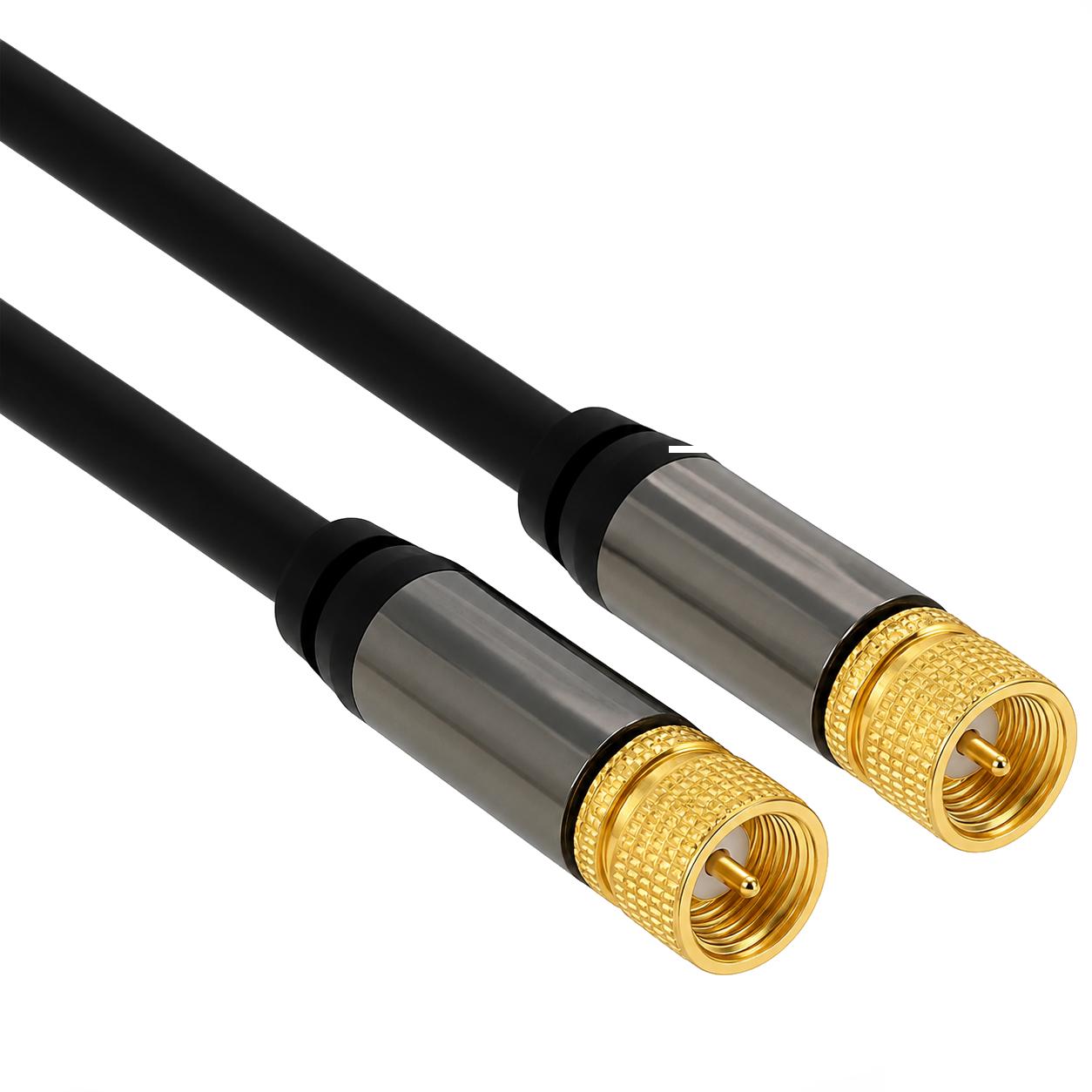

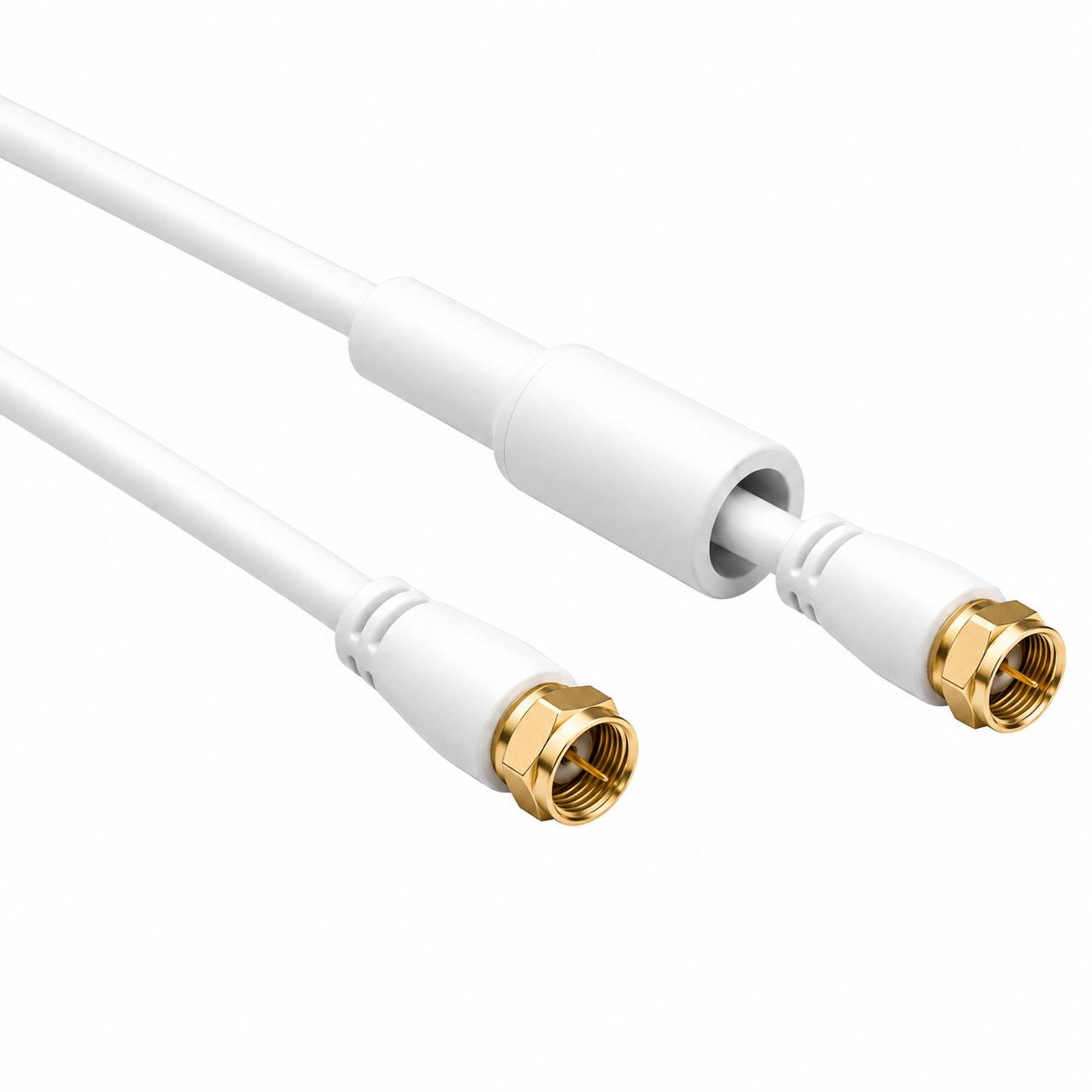

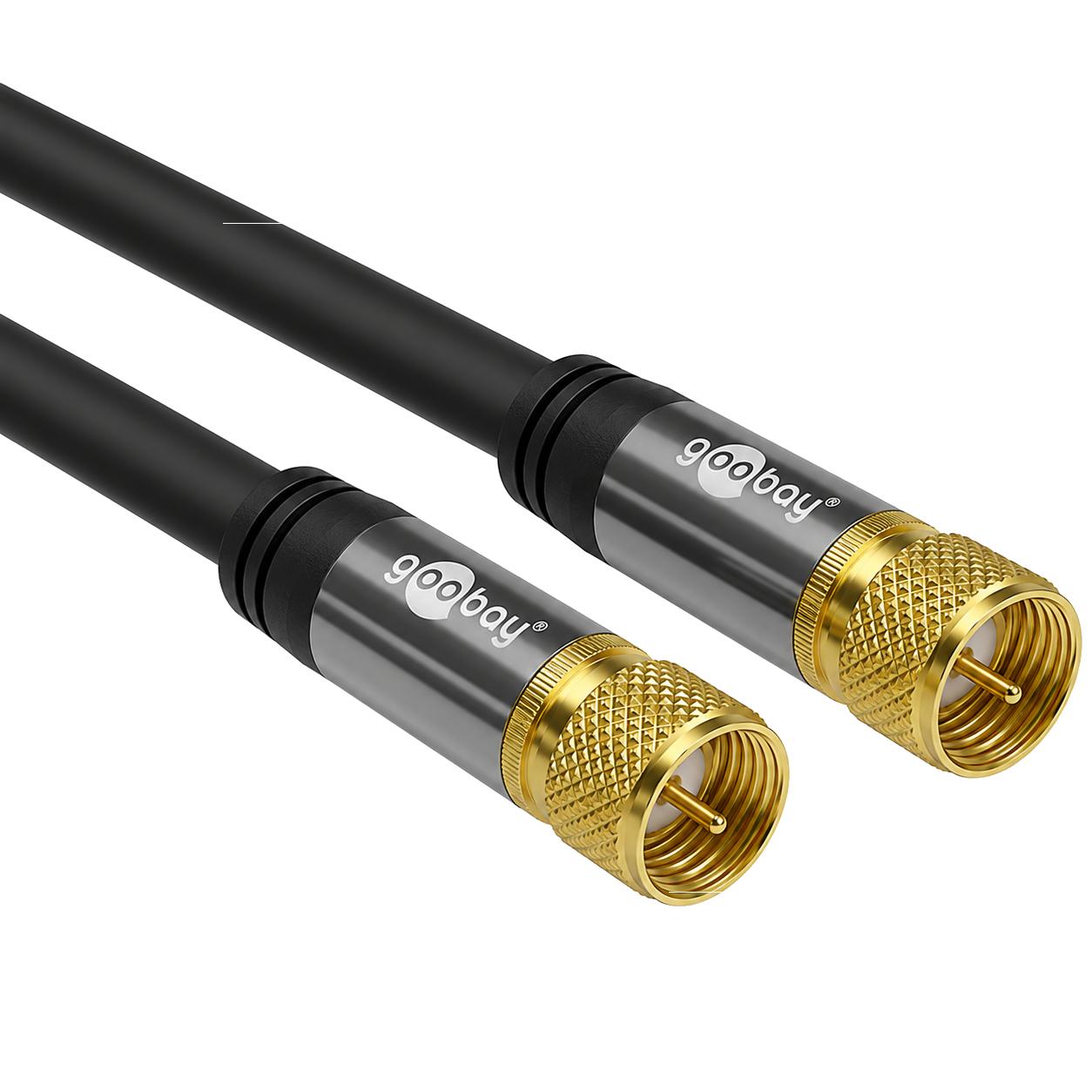

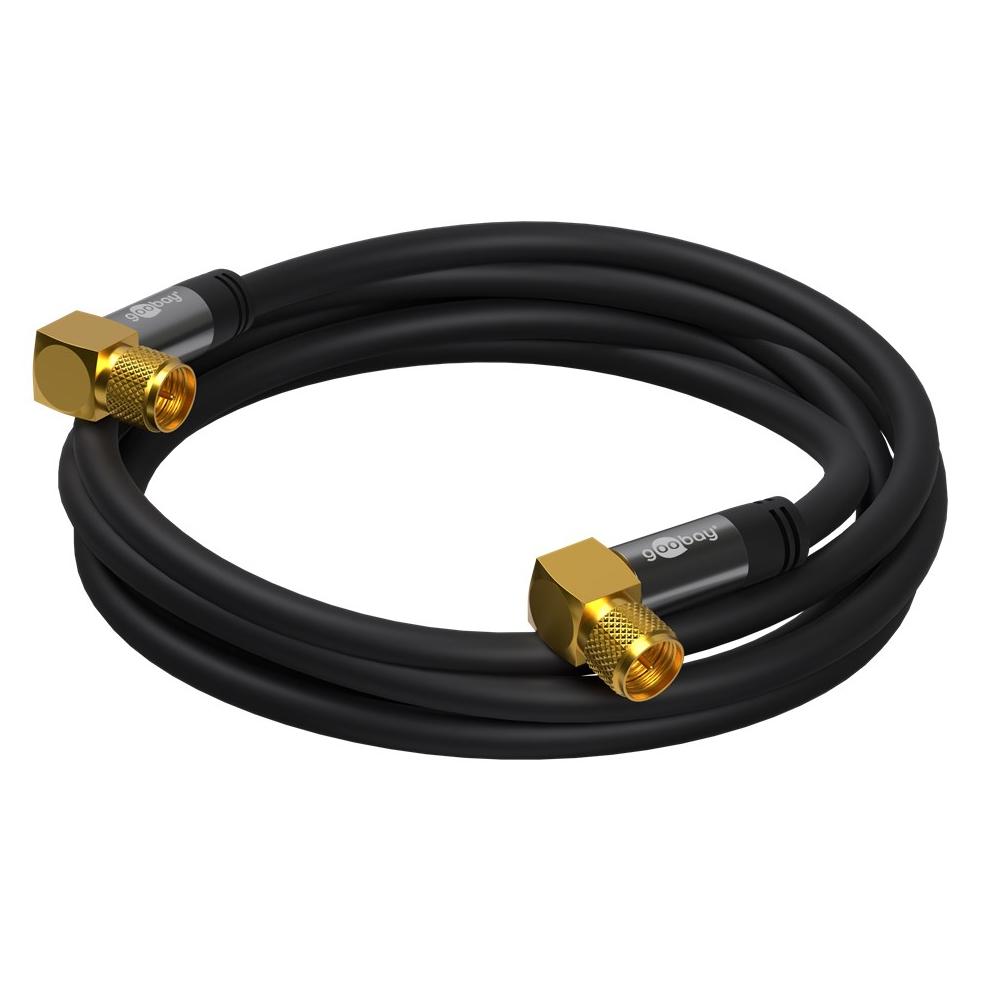

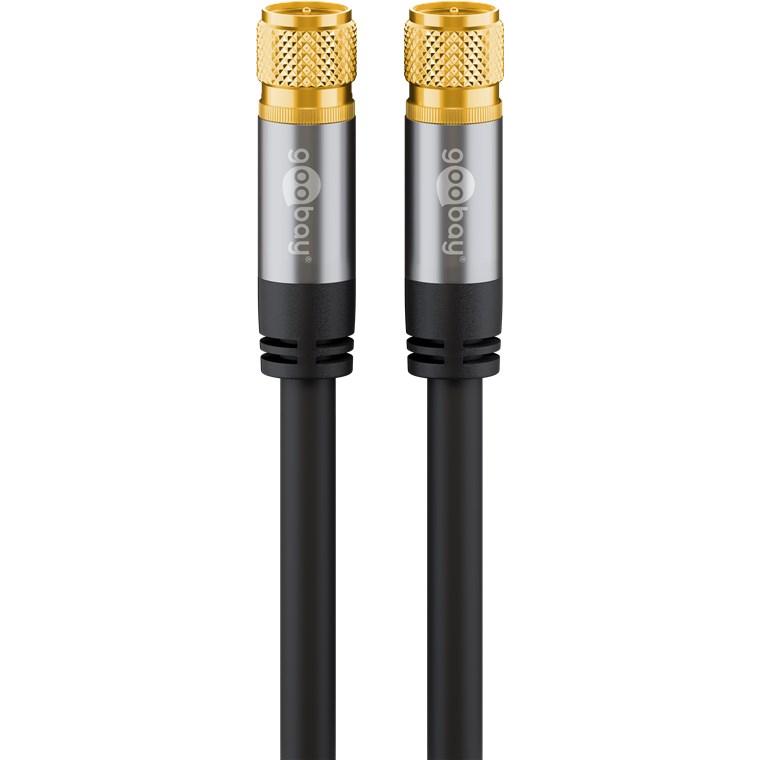

Wat is een F-connector?

Dit is een stekker die ontworpen is voor het aansluiten van een coaxiaal kabel en wordt in Europa vooral gebruikt voor het aansluiten van satelliet TV installaties. De F-connector is zo ontworpen dat deze een goede signaaloverdracht heeft, goedkoop en eenvoudig te monteren is. Om dit te bereiken heeft de stekker een ongebruikelijke constructie die bij weinig andere stekkers terug te vinden is. De F-connector zelf geen middenpen, in plaats daarvan wordt de gestripte middenader van de coaxkabel als middenpen gebruikt. Dit beperkt het gebruik van deze constructie tot coaxiaal kabel met een massieve middengeleider en semipermanente verbindingen zoals het aansluiten van een coaxkabel op de LNB van een satellietschotel en satellietontvanger. Bovenstaande eigenschappen maken de F-connector ongeschikt voor bijvoorbeeld meetapparatuur, waarbij de verbinding vaker aangesloten en losgehaald wordt. De stekker is voorzien van een zeskantige schroefring die met een steeksleuteltje eenvoudig op het chassisdeel van een apparaat vastgeschroefd kan worden. Hiermee wordt voorkomen dat de kabel onbedoeld losgetrokken kan worden.

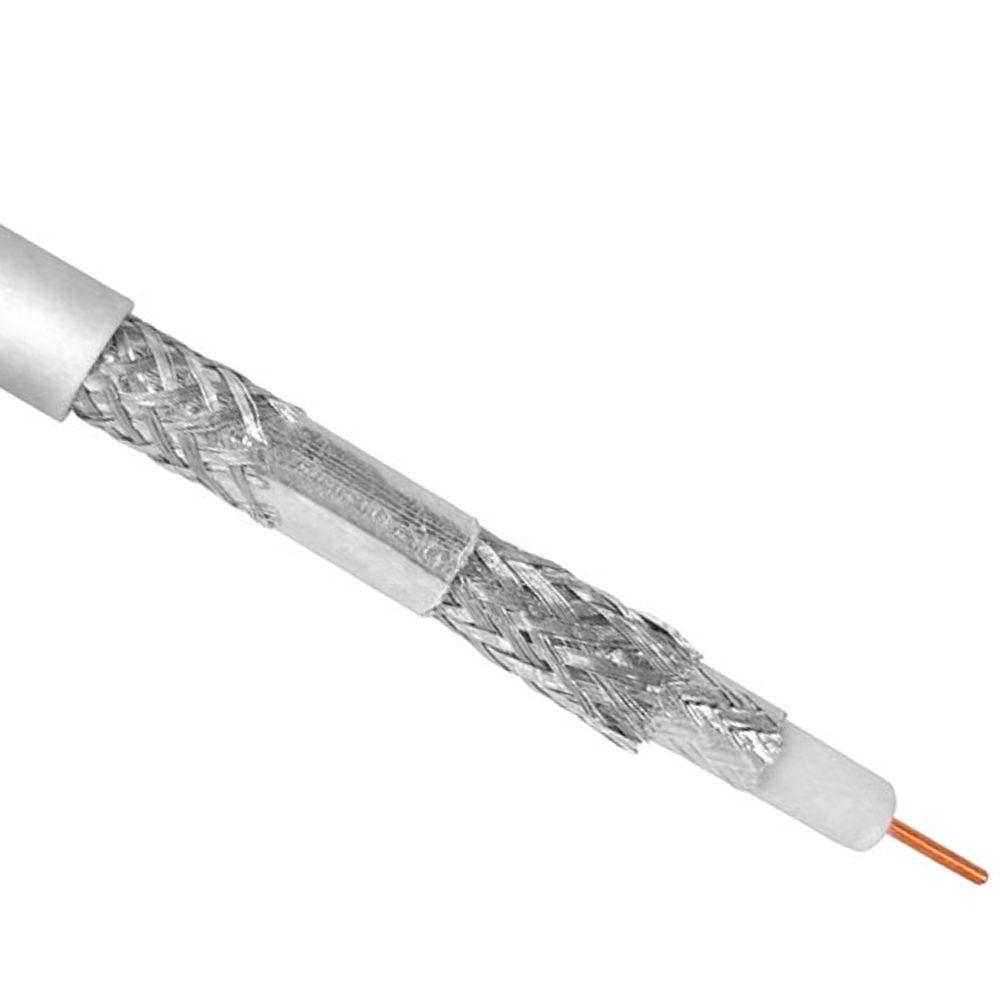

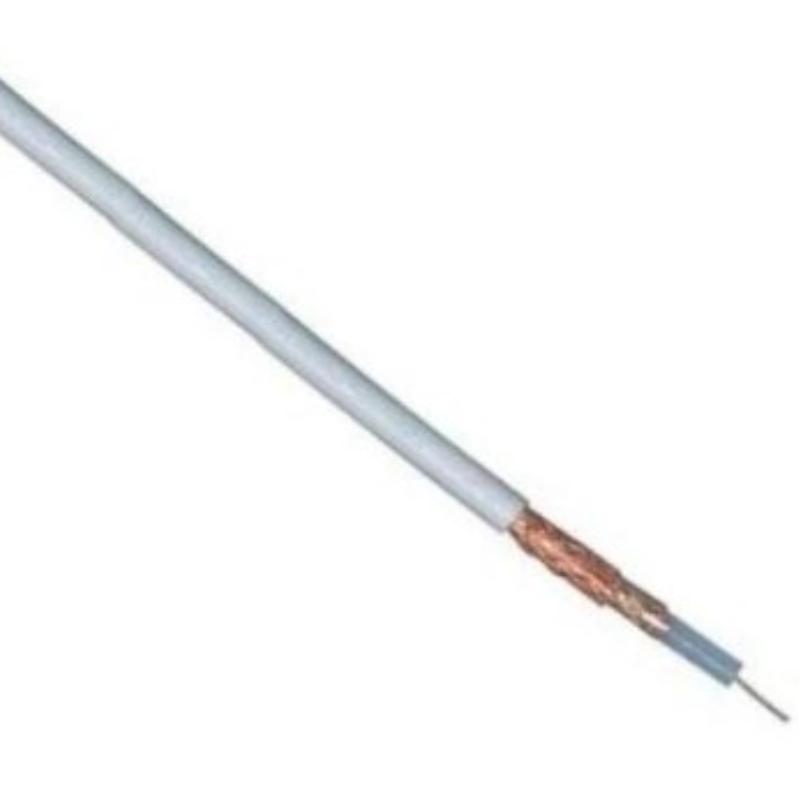

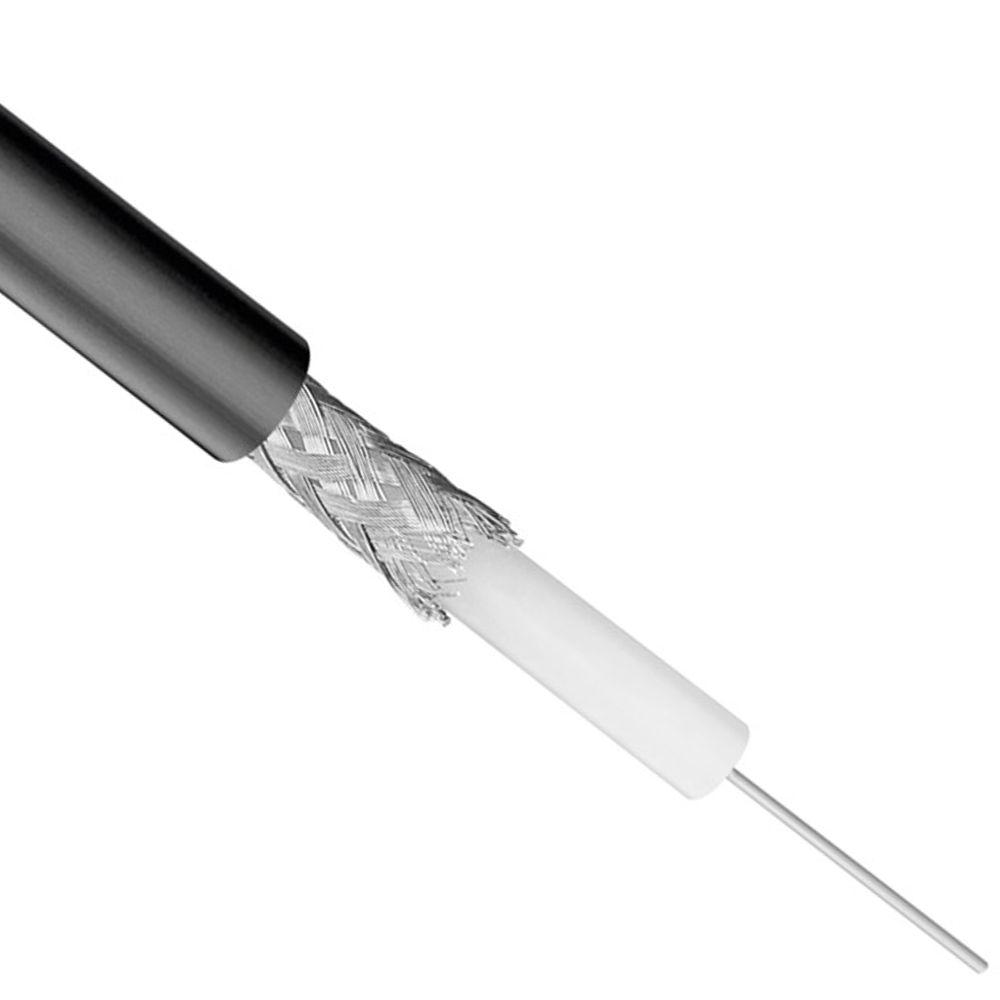

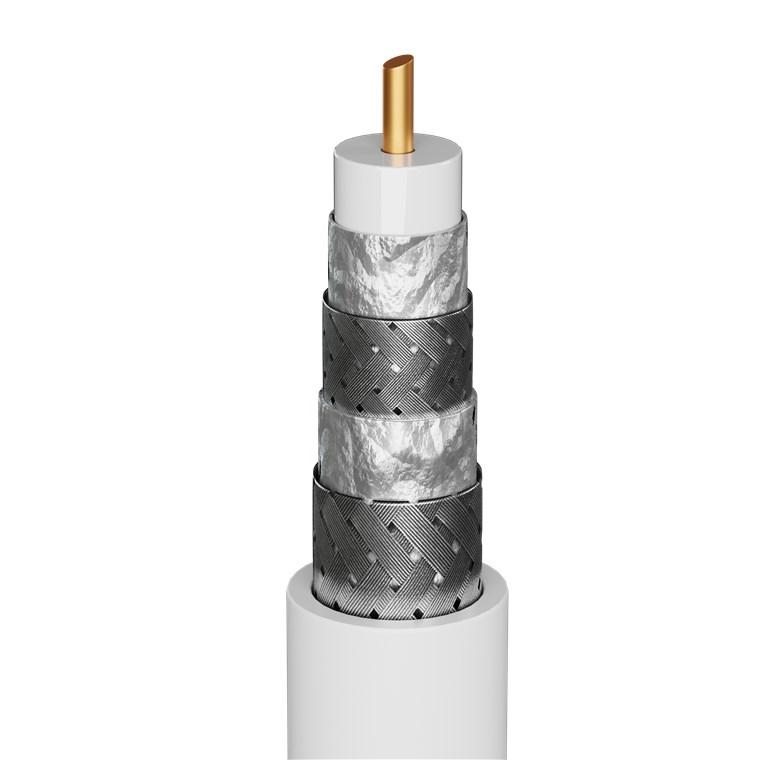

Voorbereiden montage van een F-connector

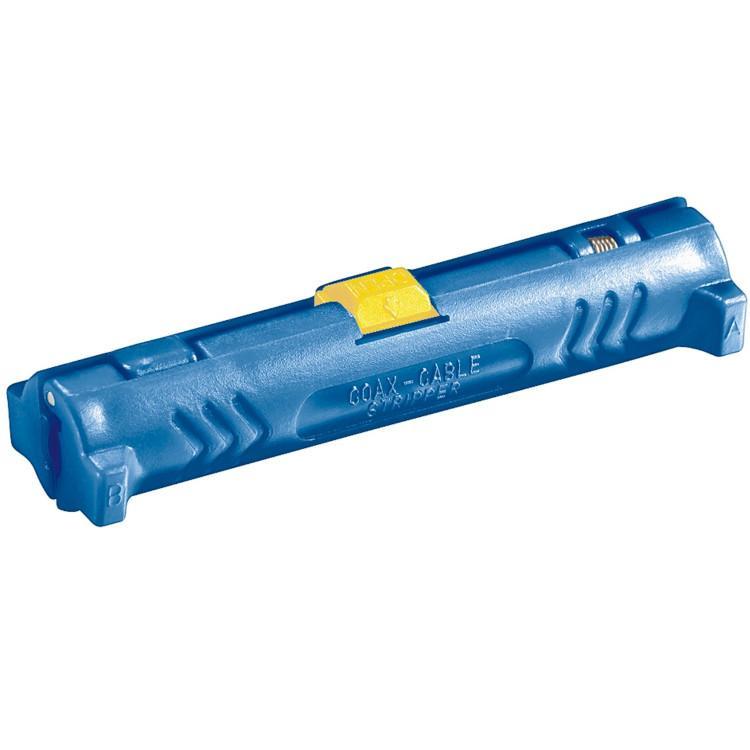

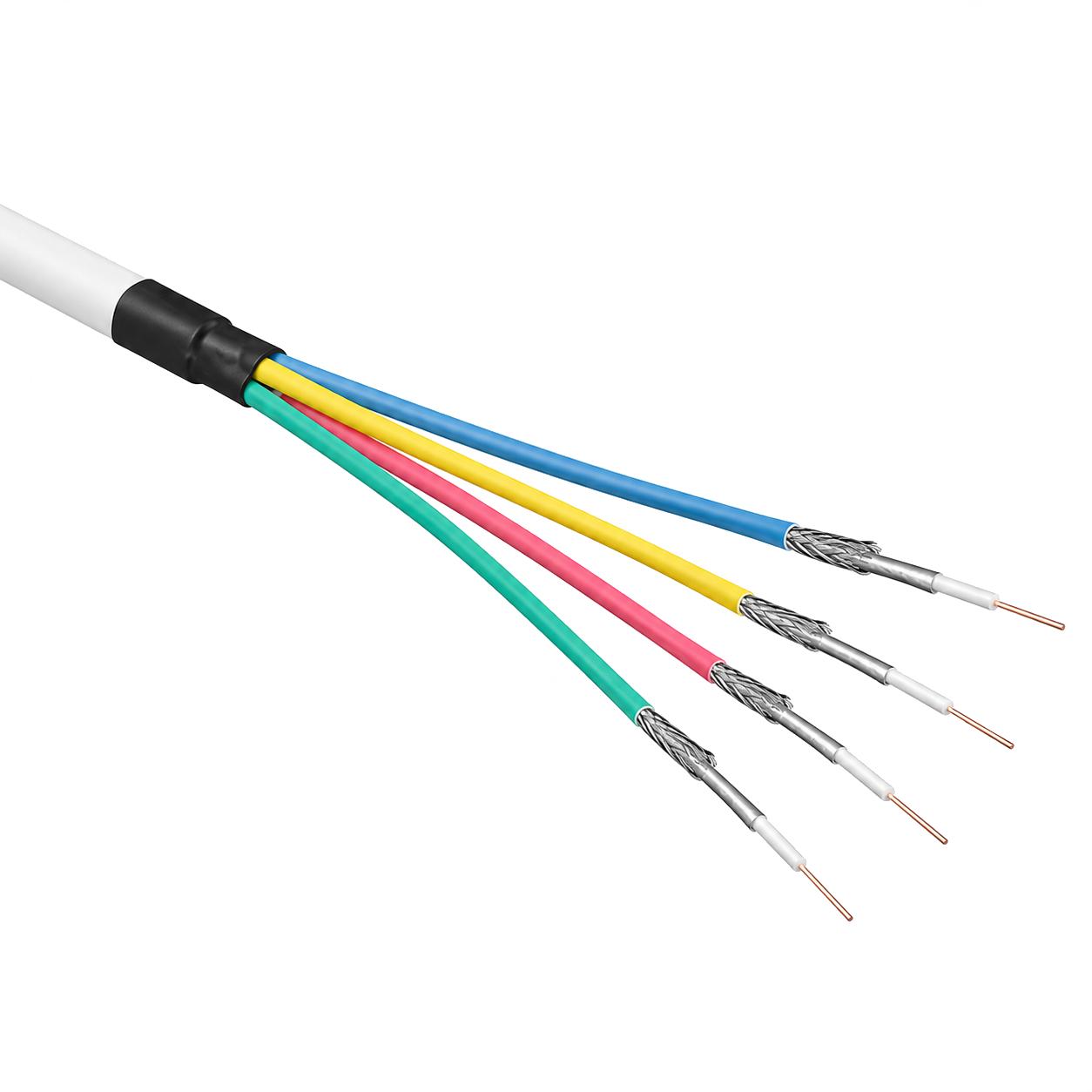

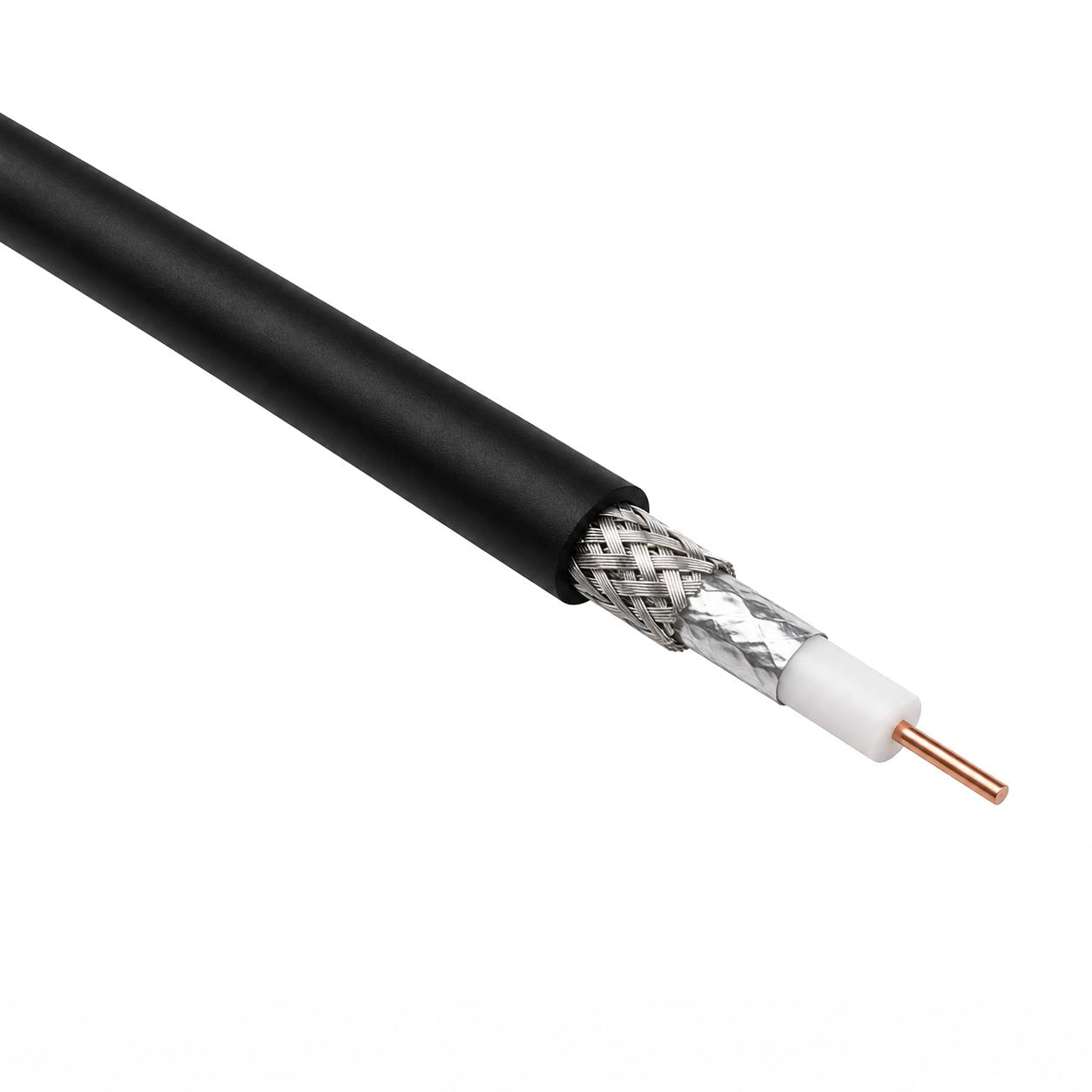

Montage is snel en eenvoudig mits u het juiste gereedschap gebruikt. We raden aan om een coaxkabel stripper te gebruiken omdat deze de isolatie tussen de kern en de afscherming netjes recht afsnijdt. Een mooie rechte en vlakke snede zorgt ervoor dat de verbinding over het hele frequentiegebied de opgegeven impedantie van 75 ohm behoudt. Na het strippen van de kabel trekt u het einde een paar millimeter van de kabel. Dit om de middengeleider beschermd te houden. Daarna pelt u de aangesneden buitenmantel los en slaat u het vlechtwerk van de buitenmantel naar achteren. Heeft u een kabel die ook een folieafscherming heeft, dan laat u die gewoon zitten. Vervolgens trekt u het aangesneden uiteinde van de kabel zodat de middengeleider zichtbaar wordt en kunt u de plug monteren.

Montage

De twist-on is de eenvoudigste en voordeligste uitvoering. Deze heeft aan de binnenkant van de kabelzijde een schroefdraad die u op de coaxkabel vastdraait. Voor het monteren van de twist-on connector kunt u het beste een montagesleutel gebruiken. U schroeft voor montage de plug op de sleutel, waarna u deze met de sleutel eenvoudig op de coaxkabel kunt draaien. Een nadeel van de twist-on uitvoering is dat deze exact bij de kabeldiameter moet passen, om soepel op de kabel geschroefd te kunnen worden en toch een stevige elektrische en mechanische verbinding met de buitenmantel te hebben. Een iets duurder maar makkelijker te monteren type is de push-on connector. Deze schroeft u niet maar schuift u rond de gestripte kabel. Deze stekker heeft een binnenbus die rond de binnenisolate schuift en grijpranden die zich onder de afscherming vastzetten. De krimpconnector lijkt qua uiterlijk het meeste op de twist-on uitvoering met het verschil dat deze geen binnenschroefdraad heeft. De stekker wordt rond de gestripte coaxkabel geschoven waarna de bus met een een krimptang om de kabel wordt gekrompen.

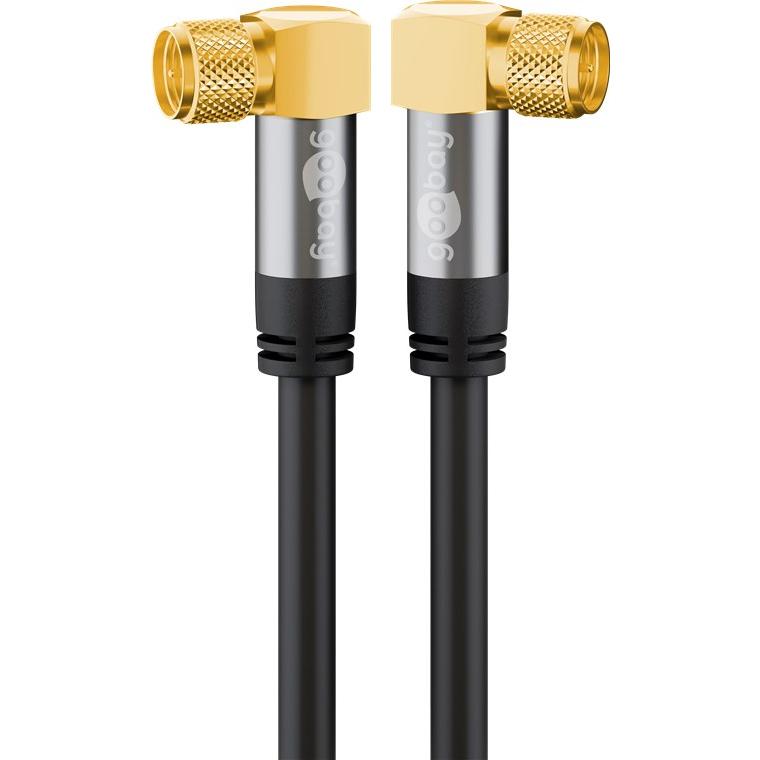

Speciale connectors, koppel- en verloopstekkers

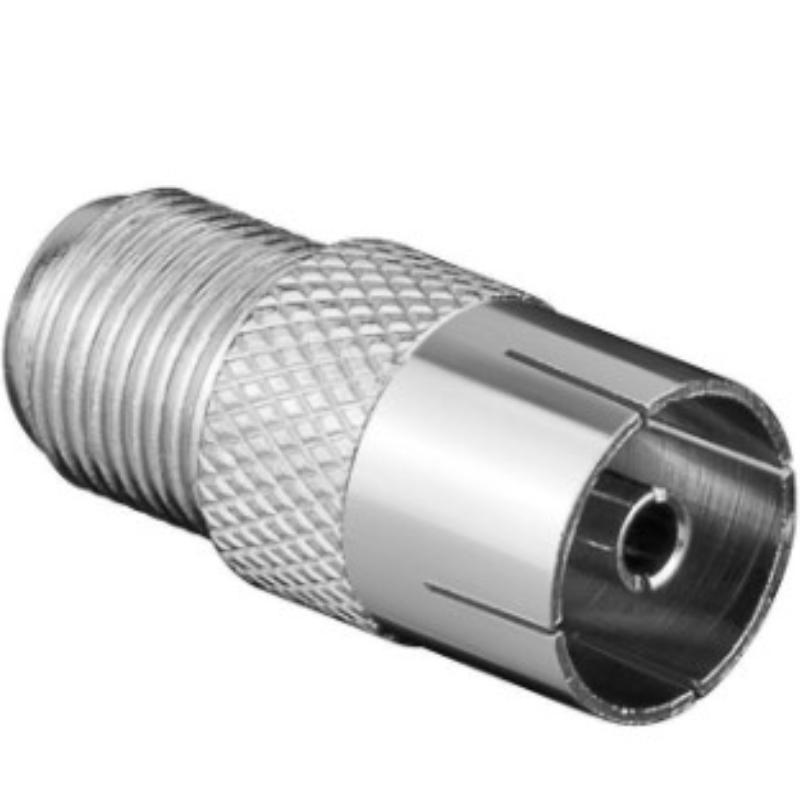

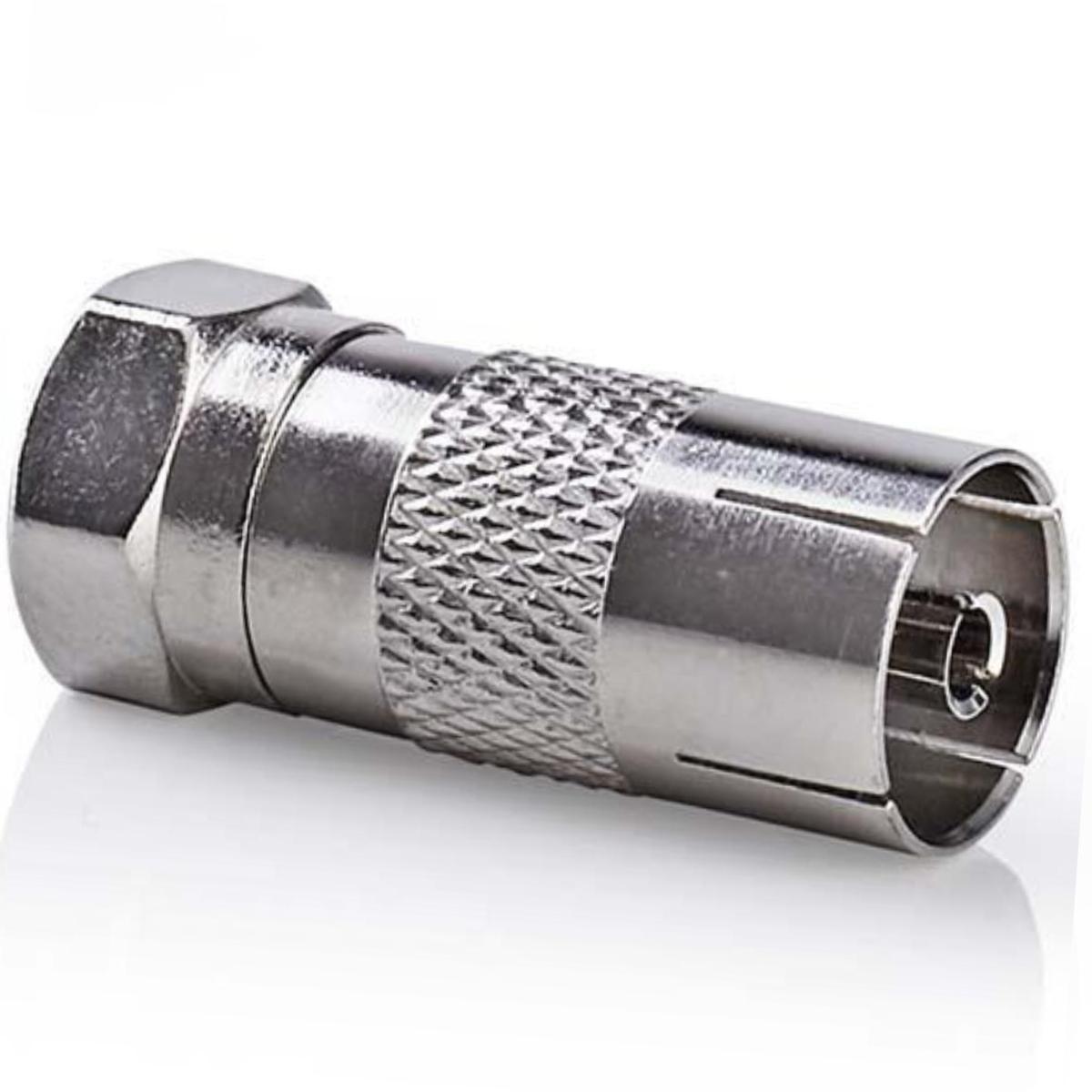

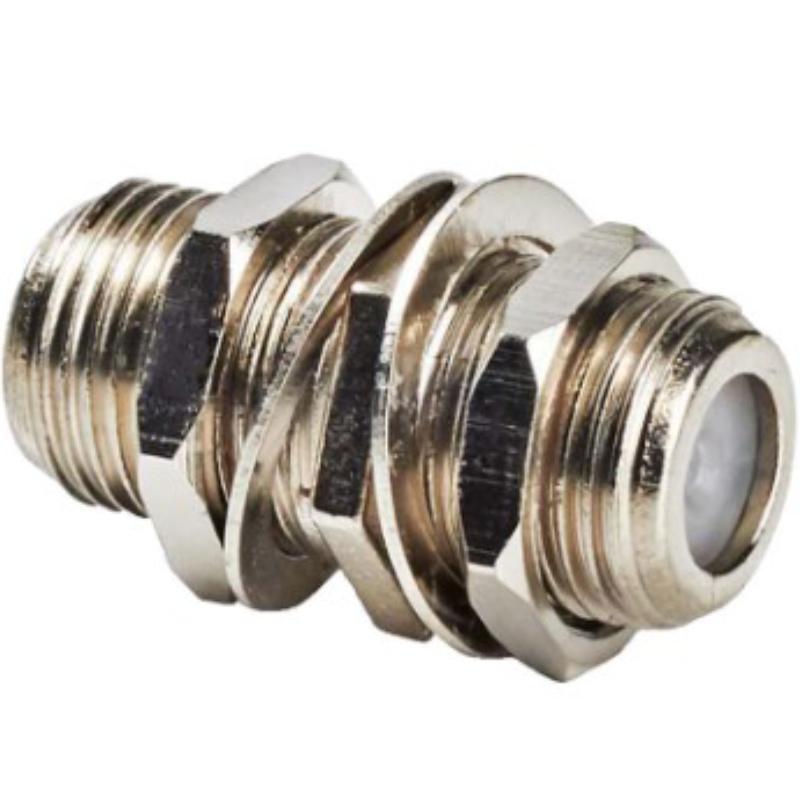

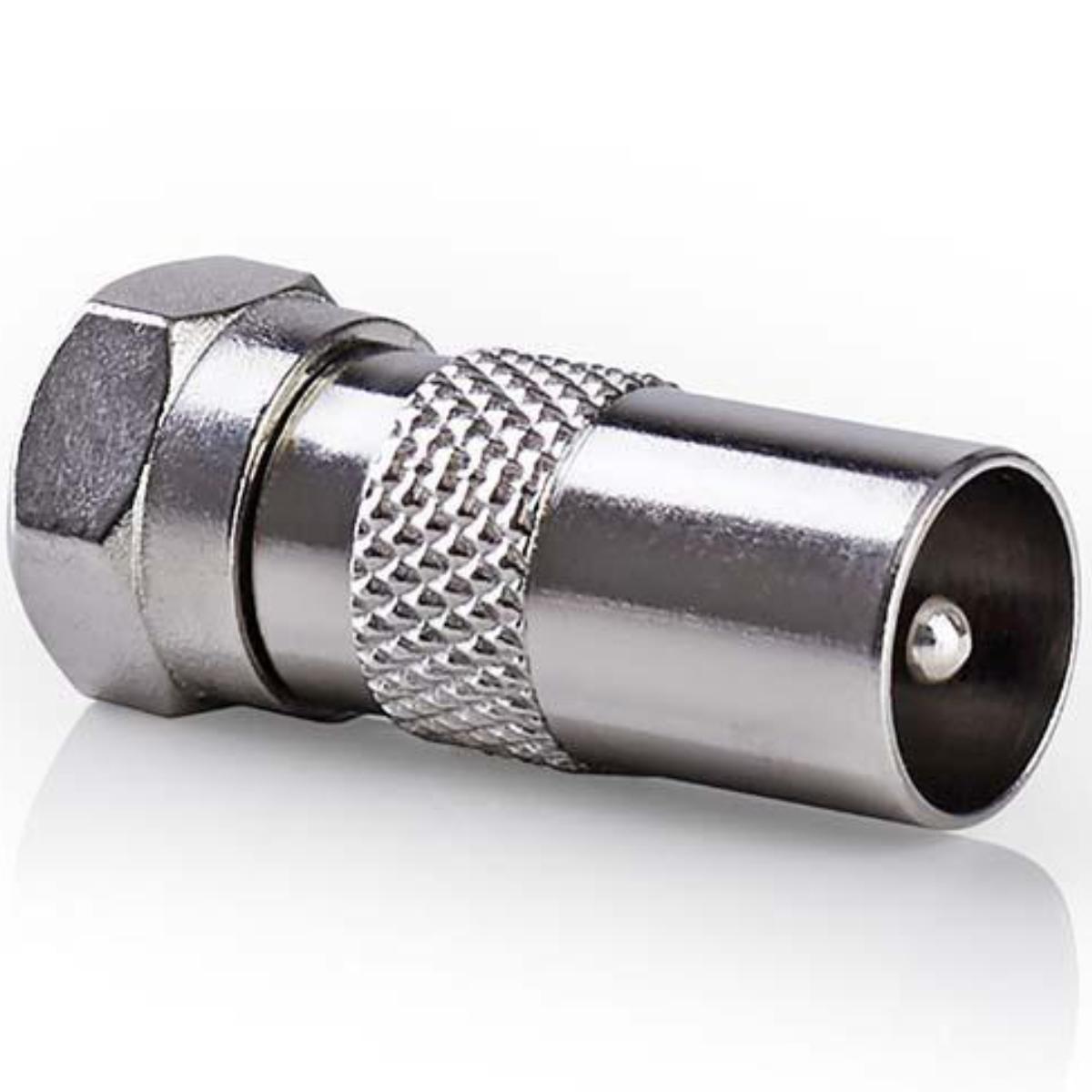

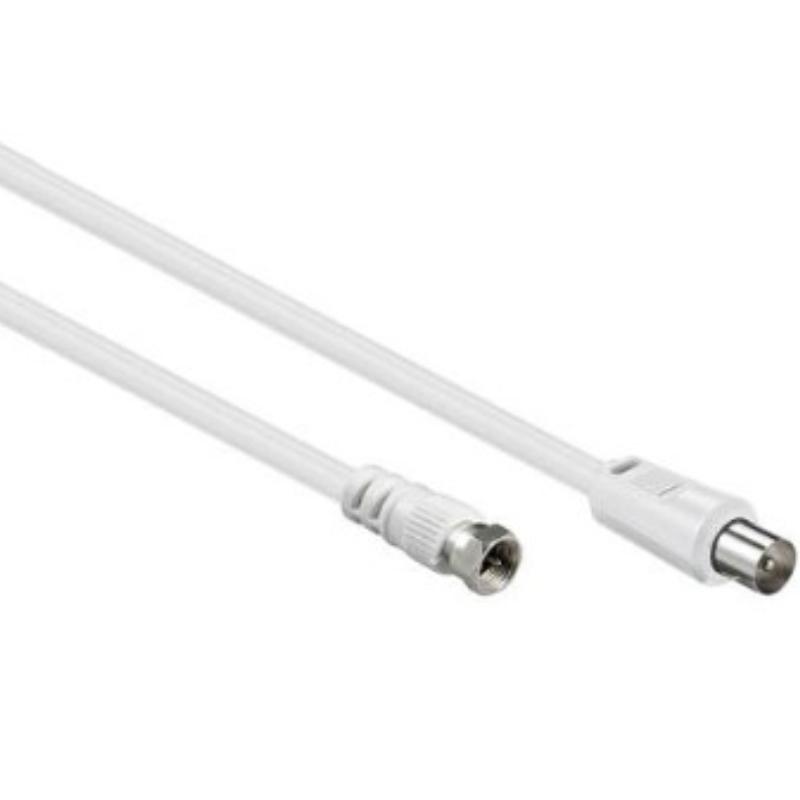

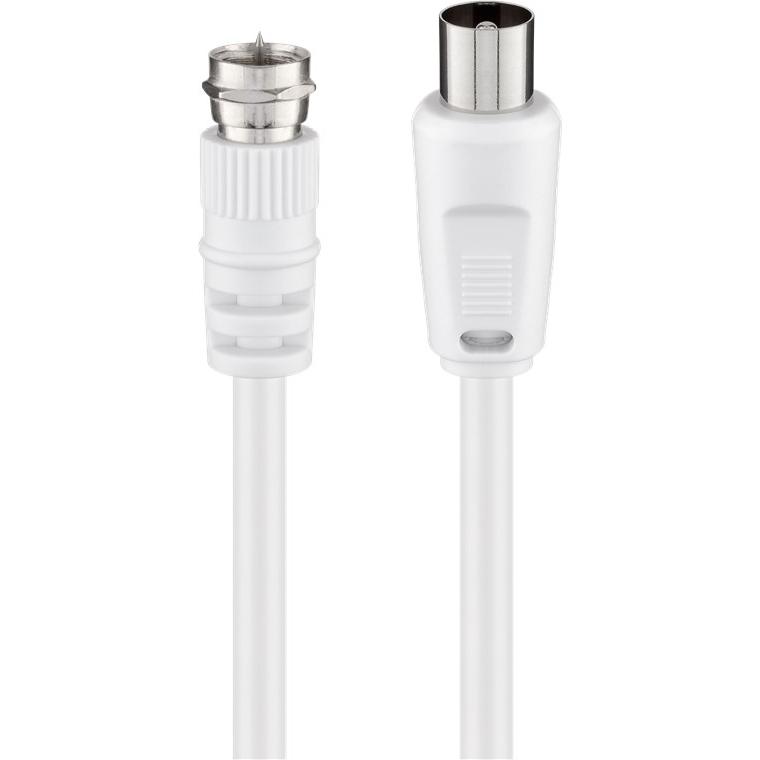

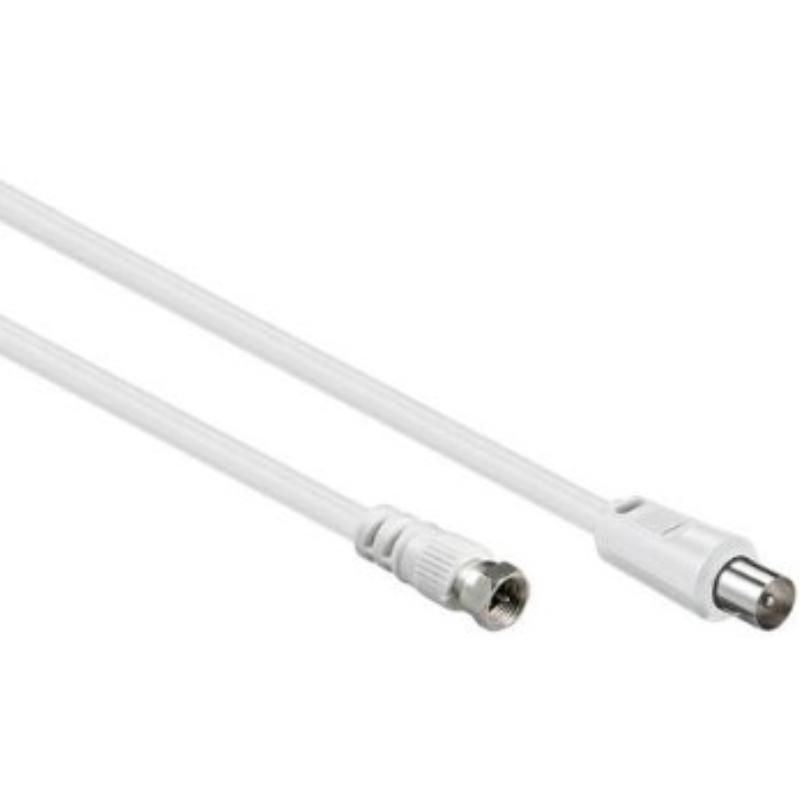

Een speciale uitvoering is de F-quick connector. Hierbij ontbreekt de schroefwartel en is deze vervangen door een ring van verende lippen. Deze uitvoering is geschikt voor situaties waarin u alles eenvoudig wilt kunnen aansluiten en losmaken zonder gebruik van gereedschap. Denk hierbij aan gebruik op camping of in een camper. De compressieconnector is een variant op de krimpconnector. Een compressieconnector bestaat uit twee bussen die in elkaar schuiven en zich op deze manier rond de buitenmantel van de kabel vastzetten. Voor het monteren van een compressieconnector is de bijpassende compressietang nodig. Naast connectors vindt u bij ons ook een koppelstukje voor het koppelen van twee kabels met F-connector en verloopconnectors naar andere normen. Een veel gebruikt verloop is de verloop naar een standaard TV-antenneaansluiting. Deze staat in de vakhandel bekend als de IEC connector. Van de F naar IEC verloop leveren wij verschillende uitvoeringen. Met aan de ene kant F male of female, en aan de andere kant IEC male, of female. Kijk voor het bestellen goed naar zowel de IEC als de F-connector die u wilt koppelen. Zorg dat u een verloop kiest dat op beide connectors past.
