M12 kabel

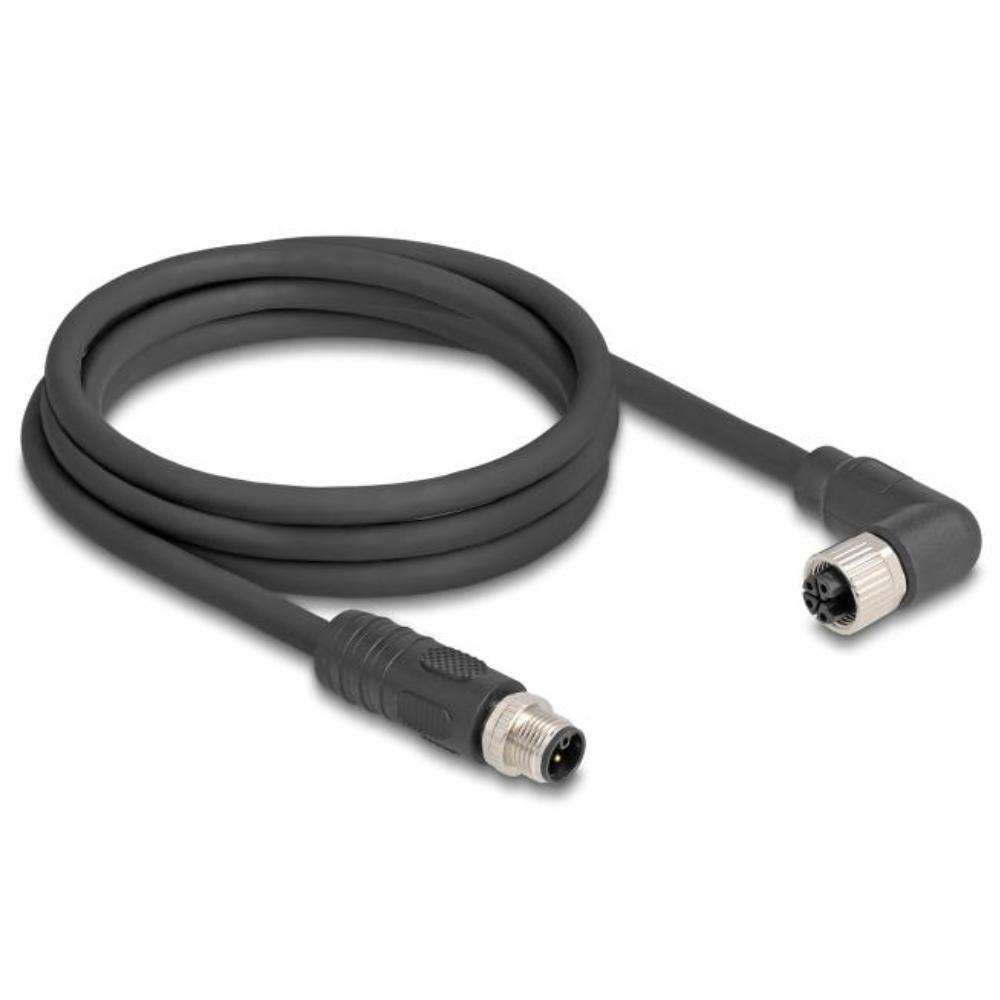

Deze M12 L-gecodeerde voedingskabel van DELOCK is bedoeld voor het voeden van industriële componenten zoals fieldbus-systemen, voedingen, motoren en machines waar hogere stroom en lage spanning vereist zijn.

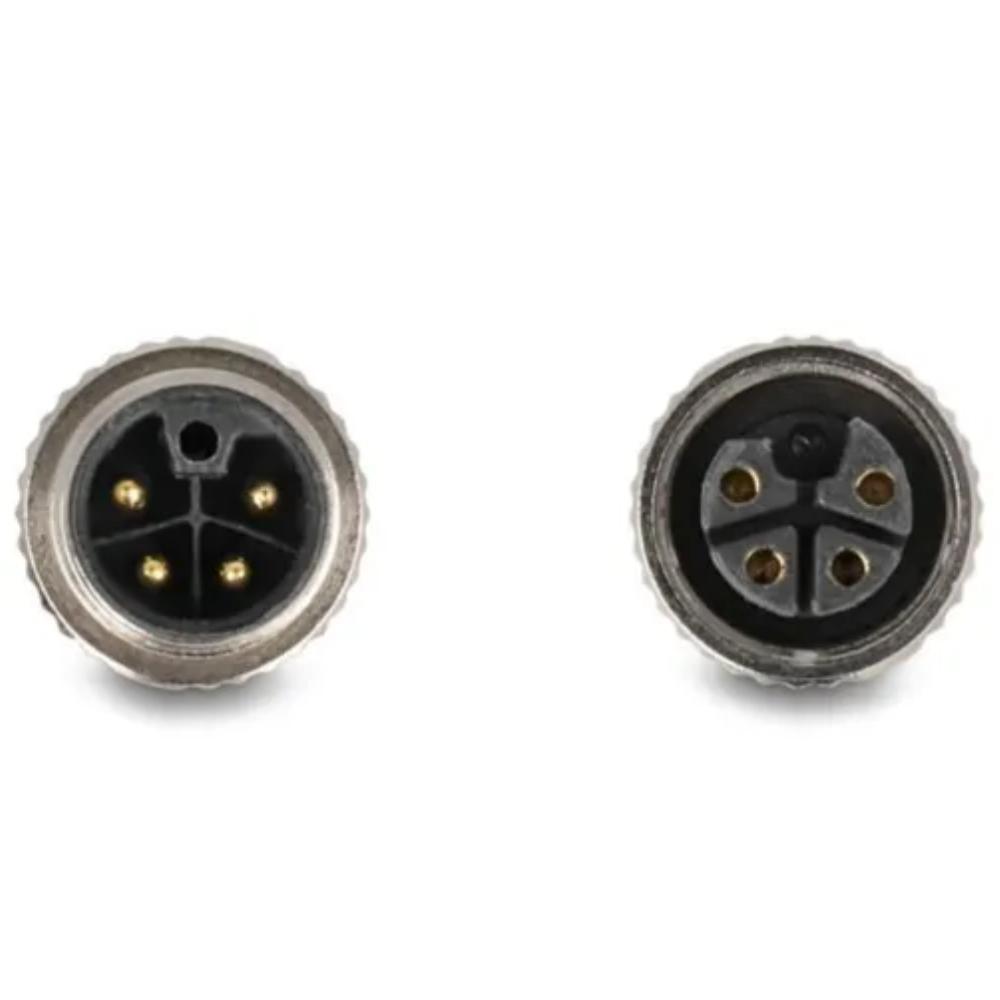

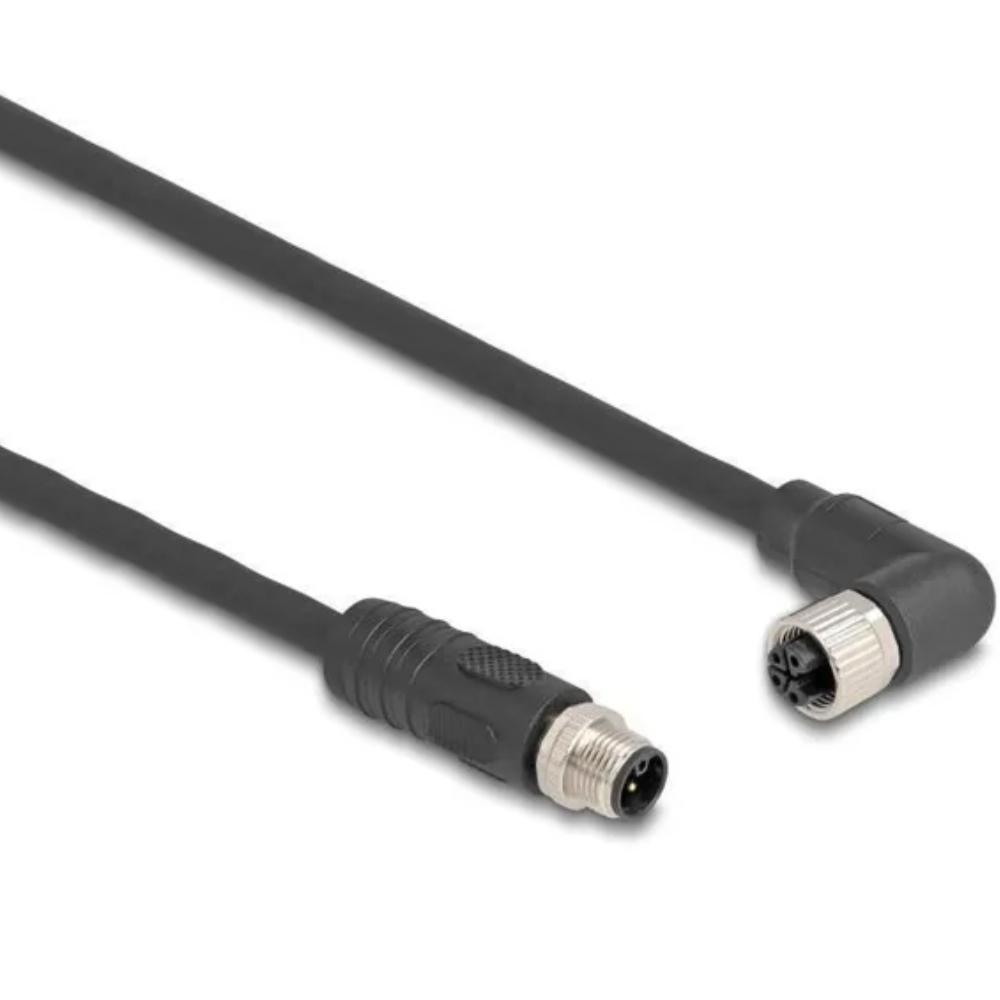

De kabel beschikt over een M12 male 4-pins L-gecodeerde connector (recht) en een M12 female 4-pins L-gecodeerde connector (haaks), waardoor deze geschikt is voor installaties waar beperkte ruimte is en een haakse aansluiting nodig is.
De L-codering maakt het mogelijk om hogere stromen veilig te transporteren tot 12 ampère bij 63 volt, wat deze kabel geschikt maakt voor toepassingen waar standaard datakabels niet volstaan.
De kabel is opgebouwd uit koperen geleiders met een draaddikte van 16 AWG (1,5 mm²), wat zorgt voor lage weerstand en efficiënte stroomoverdracht.
De PUR kabelmantel is slijtvast, flexibel en bestand tegen olie, mechanische belasting en industriële omstandigheden.
De kabel is geschikt voor gebruik in sleepkettingen (drag chains) en ondersteunt tot 5.000.000 buigcycli en 500.000 torsiecycli, waardoor deze geschikt is voor dynamische toepassingen.
De IP66/IP67 beschermingsklasse zorgt voor bescherming tegen stof en water, geschikt voor industriële en buitenomgevingen.

Specificaties
Type: M12 voedingskabel
Merk: DELOCK

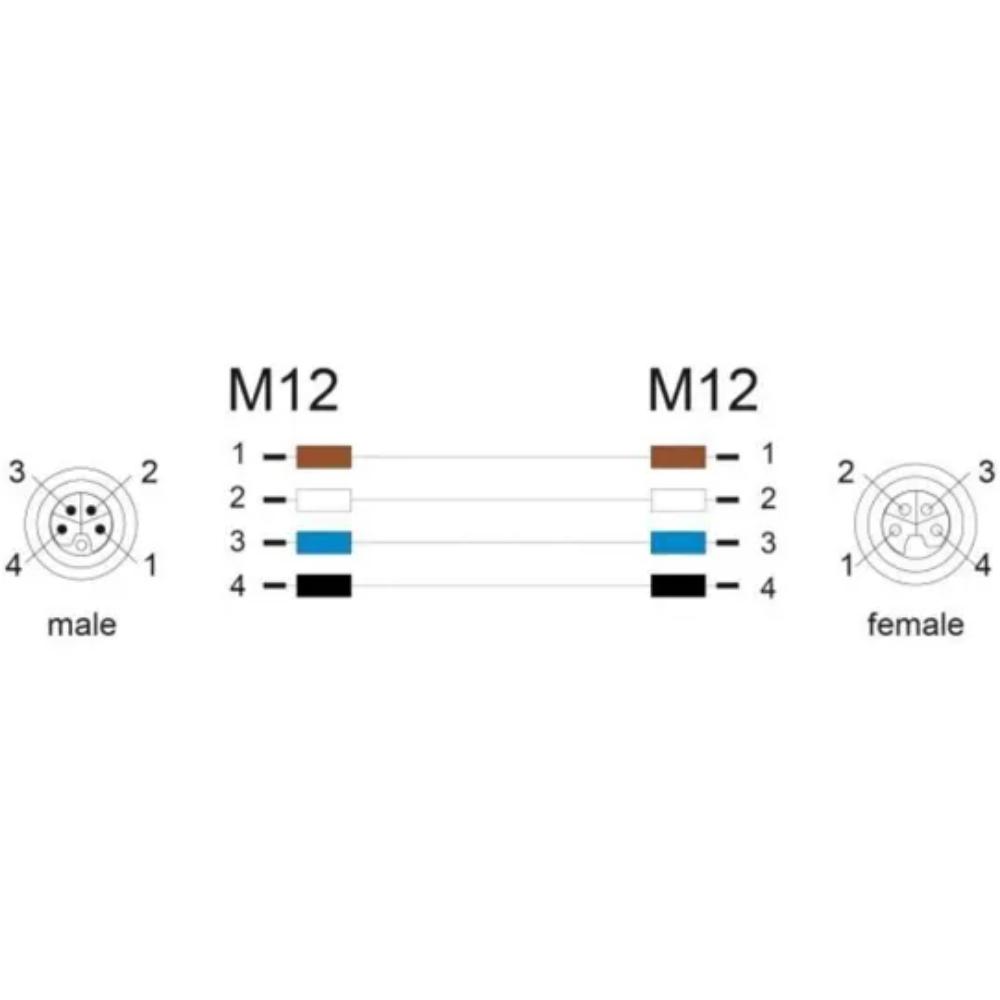

Aansluiting 1: M12 male 4-pin L-gecodeerd (recht)
Aansluiting 2: M12 female 4-pin L-gecodeerd (haaks)
Codering: L-coded
Geleider materiaal: koper
Draaddoorsnede: 16 AWG (1,5 mm²)
Nominale stroom: 12 ampère
Nominale spanning: 63 volt
Kabeldiameter: 7.2 millimeter
Kabelmantel: PUR
Buigcycli: 5.000.000
Torsiecycli: 500.000
Torsiebelasting: ± 180 °/meter
Buigradius (vast): 5x kabeldiameter
Buigradius (flexibel): 10x kabeldiameter
Sleepketting snelheid: tot 5 meter per seconde
Aandraaimoment: 0.6 Nm
Beschermingsklasse: IP66 / IP67
Bedrijfstemperatuur (vast): -40 °C tot 80 °C
Bedrijfstemperatuur (flexibel): -25 °C tot 70 °C
Brandklasse: UL94HB
Eigenschappen: halogeenvrij, siliconenvrij, olie-bestendig
Materiaal schroefdraad: zink gegoten
Kleur: zwart
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Voedingskabel voor industriële automatisering, fieldbus-systemen, motoren, voedingen en machines waar hogere stroomoverdracht vereist is en beperkte inbouwruimte een haakse connector noodzakelijk maakt.

Toelichting op technische termen
M12 L-codering: industriële connectorvariant met 4 vermogenspinnen, ontworpen voor hogere stroomtoepassingen in plaats van datatransmissie.
Recht naar haaks: combinatie van een rechte en een haakse connector voor efficiënte kabelgeleiding in krappe installaties.
16 AWG: relatief dikke geleider die geschikt is voor hogere stroomsterktes met lagere weerstand.
PUR: slijtvast en flexibel materiaal dat bestand is tegen olie, chemicaliën en mechanische belasting.
Sleepketting geschikt: ontworpen voor toepassingen waarbij de kabel continu beweegt en buigt.
Torsiebelasting: mogelijkheid om de kabel te draaien zonder interne beschadiging van de geleiders.
IP66/IP67: bescherming tegen stof, krachtige waterstralen en tijdelijke onderdompeling in water.
Halogeenvrij: bevat geen halogenen zoals chloor of fluor, waardoor bij brand geen corrosieve of giftige gassen vrijkomen.
Siliconenvrij: bevat geen siliconen, waardoor vervuiling van gevoelige oppervlakken en storingen in productieprocessen worden voorkomen.
Oliebestendig: kabelmantel is bestand tegen industriële oliën en smeermiddelen zonder degradatie van het materiaal.

Toelichting op keurmerken en normen
UL94HB: brandveiligheidsnorm die aangeeft hoe kunststof zich gedraagt bij blootstelling aan vuur.
IP66/IP67: beschermingsklasse die aangeeft dat de kabel bestand is tegen stof, waterstralen en tijdelijke onderdompeling.
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid en compatibiliteit.
RoHS: beperkt het gebruik van schadelijke stoffen in elektrische producten.
REACH: Europese regelgeving voor controle op chemische stoffen.
