M12 kabel

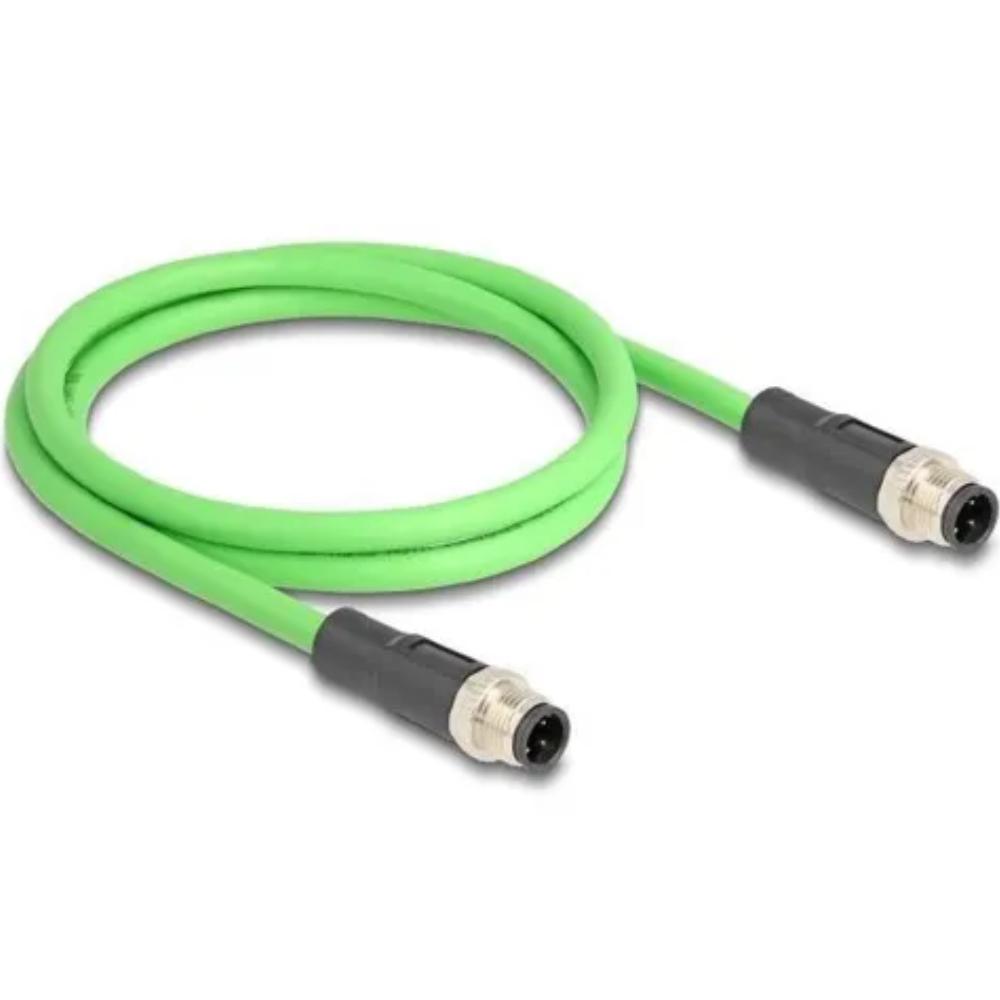

Deze M12 D-gecodeerde Ethernetkabel van DELOCK is bedoeld voor het verbinden van industriële netwerkcomponenten zoals PLC-systemen, sensoren, actuatoren en machinebesturingen binnen Ethernet-gebaseerde automatiseringsnetwerken.
De kabel beschikt over 2x M12 male 4-pins D-gecodeerde connectoren en is geschikt voor betrouwbare datacommunicatie in industriële omgevingen met mechanische belasting en continue beweging.
De kabel is ontworpen voor gebruik in sleepkettingen (drag chains) en ondersteunt tot 5.000.000 buigcycli, waardoor deze geschikt is voor dynamische toepassingen.
Dankzij de SF/UTP afscherming met aluminiumfolie en vertinde koperen vlecht wordt elektromagnetische interferentie effectief beperkt en blijft de signaalkwaliteit stabiel, ook in omgevingen met frequentieregelaars en elektromotoren.
De geleiders zijn uitgevoerd in koperen aders met een draaddikte van 22 AWG (0,326 mm²), wat zorgt voor lage elektrische weerstand, hogere mechanische sterkte en stabiele transmissie over industriële verbindingen.
De PUR (TPU) kabelmantel is slijtvast, flexibel en bestand tegen olie, UV-straling en mechanische belasting, waardoor de kabel geschikt is voor langdurig gebruik in zware industriële omgevingen.
De IP67 beschermingsklasse maakt de kabel bestand tegen stof en water, waardoor inzet mogelijk is in zowel binnen- als buiteninstallaties.

Specificaties
Type: M12 Ethernetkabel
Merk: DELOCK
Aansluiting 1: M12 male 4-pin D-gecodeerd
Aansluiting 2: M12 male 4-pin D-gecodeerd
Afscherming: SF/UTP
Shielding: aluminiumfolie en vertinde koperen vlecht
Geleider materiaal: koper
Draaddoorsnede: 22 AWG (0,326 mm²)
Kabeldiameter: 6.5 millimeter
Kabelmantel: PUR (TPU)
Buigcycli: 5.000.000
Minimale buigradius (vast): 52.0 millimeter
Minimale buigradius (flexibel): 97.5 millimeter
Bestendigheid: olie- en UV-bestendig
Brandklasse: UL 94
Bedrijfstemperatuur (vast): -25 °C tot 80 °C
Bedrijfstemperatuur (flexibel): -25 °C tot 70 °C
Beschermingsklasse: IP67
Kleur: groen
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, machinebouw, robotica, transportbanden, productielijnen, sensortechniek en toepassingen met bewegende kabelgeleiding zoals sleepkettingen.

Toelichting op technische termen
M12 D-codering: industriële ronde connector met 4 pinnen en schroefvergrendeling, specifiek ontworpen voor Ethernetverbindingen in automatiseringsomgevingen en bestand tegen trillingen en vocht.
SF/UTP: afschermingsopbouw waarbij de kabel voorzien is van folie en een gevlochten afscherming, waardoor elektromagnetische interferentie en signaalverlies sterk worden beperkt.
PUR (TPU): hoogwaardig kunststofmateriaal met hoge slijtvastheid en flexibiliteit, bestand tegen olie, chemicaliën en mechanische belasting, geschikt voor industriële toepassingen.
Sleepketting geschikt: ontworpen voor toepassingen waarbij de kabel continu buigt en beweegt, zonder breuk van aders of signaalverlies.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling in water, geschikt voor gebruik in zware industriële omgevingen.
AWG: maat voor draaddikte; 22 AWG betekent een relatief dikke geleider met lagere weerstand en betere prestaties bij industriële toepassingen.
Brandklasse UL 94: norm voor brandveiligheid van kunststofmaterialen, waarbij wordt getest hoe snel materiaal ontbrandt en of het zelfdovend is; belangrijk voor veilige toepassing in industriële installaties.
Oliebestendigheid: kabelmantel is bestand tegen industriële oliën, waardoor degradatie en verharding van het materiaal wordt voorkomen.
UV-bestendigheid: bestand tegen langdurige blootstelling aan zonlicht zonder verzwakking of scheurvorming van de kabelmantel.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid, gezondheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen zoals lood en kwik in elektrische producten.
REACH: Europese regelgeving voor controle en registratie van chemische stoffen om risico’s voor mens en milieu te beperken.
