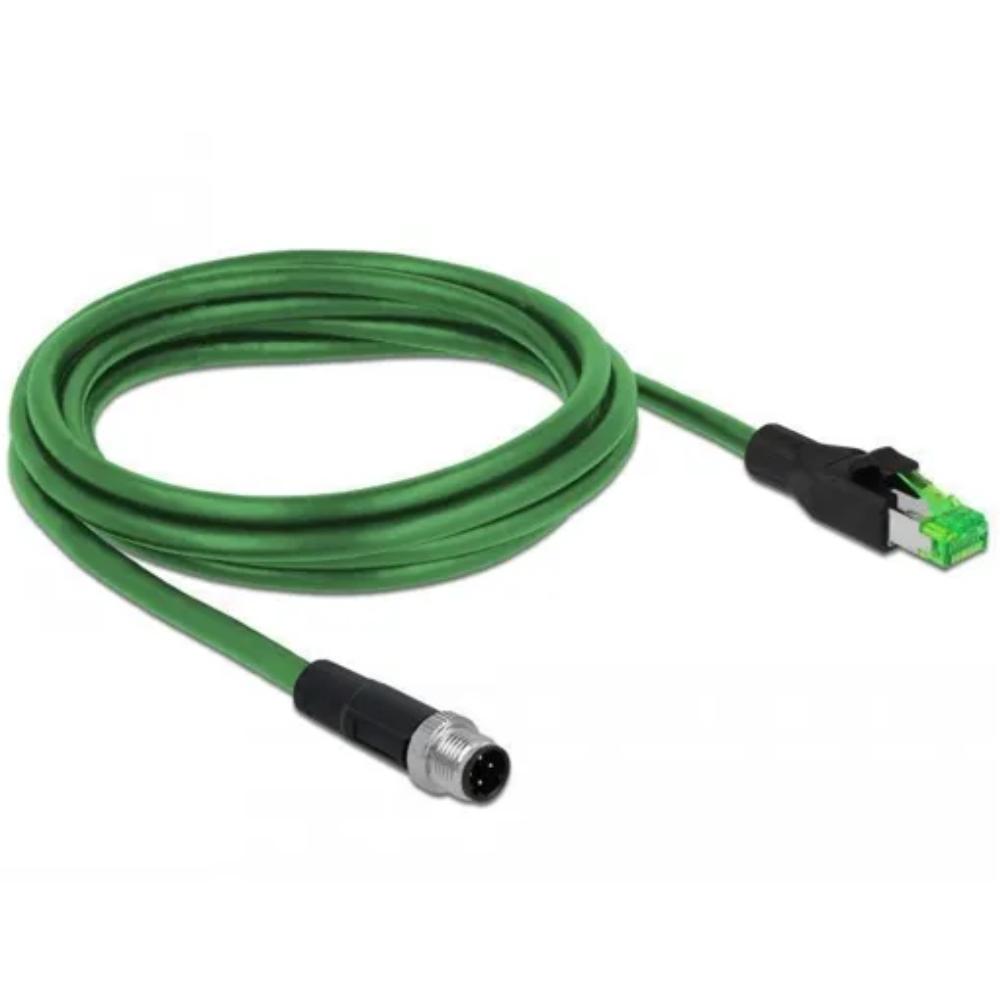

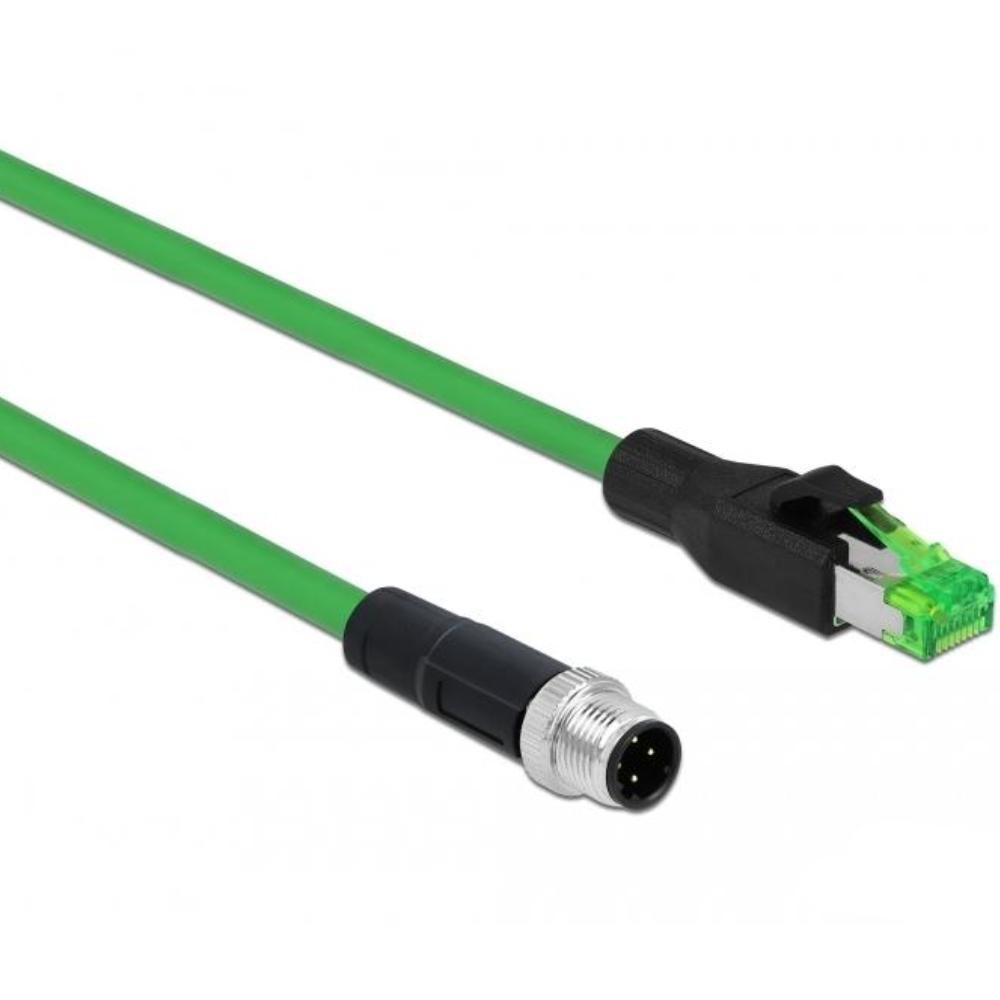

M12 naar RJ45 kabel

Deze M12 D-gecodeerde naar RJ45 netwerkkabel van DELOCK is bedoeld voor het verbinden van industriële Ethernetapparatuur met standaard netwerkinfrastructuur binnen automatiseringsomgevingen.

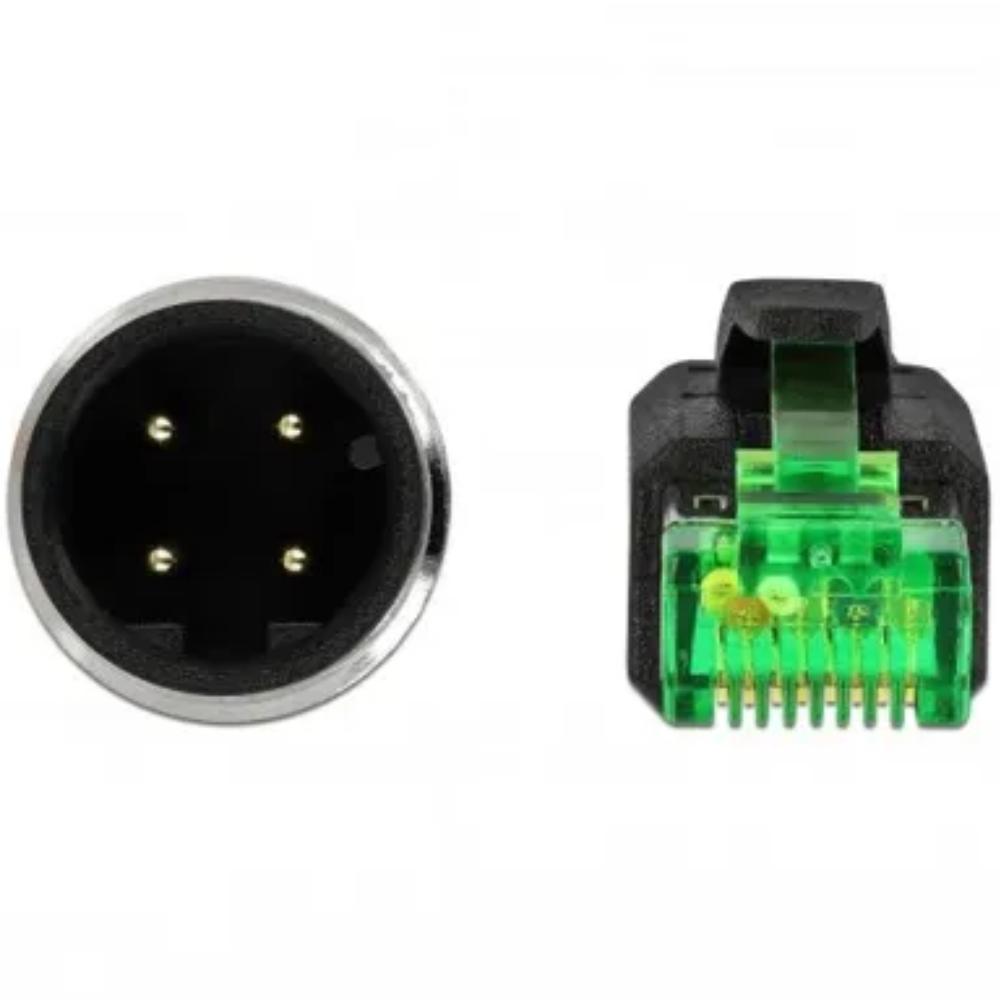

De kabel beschikt over een M12 male 4-pins D-gecodeerde connector en een RJ45 male connector, waardoor een directe en betrouwbare koppeling mogelijk is tussen veldapparatuur en netwerkcomponenten zoals switches en controllers.

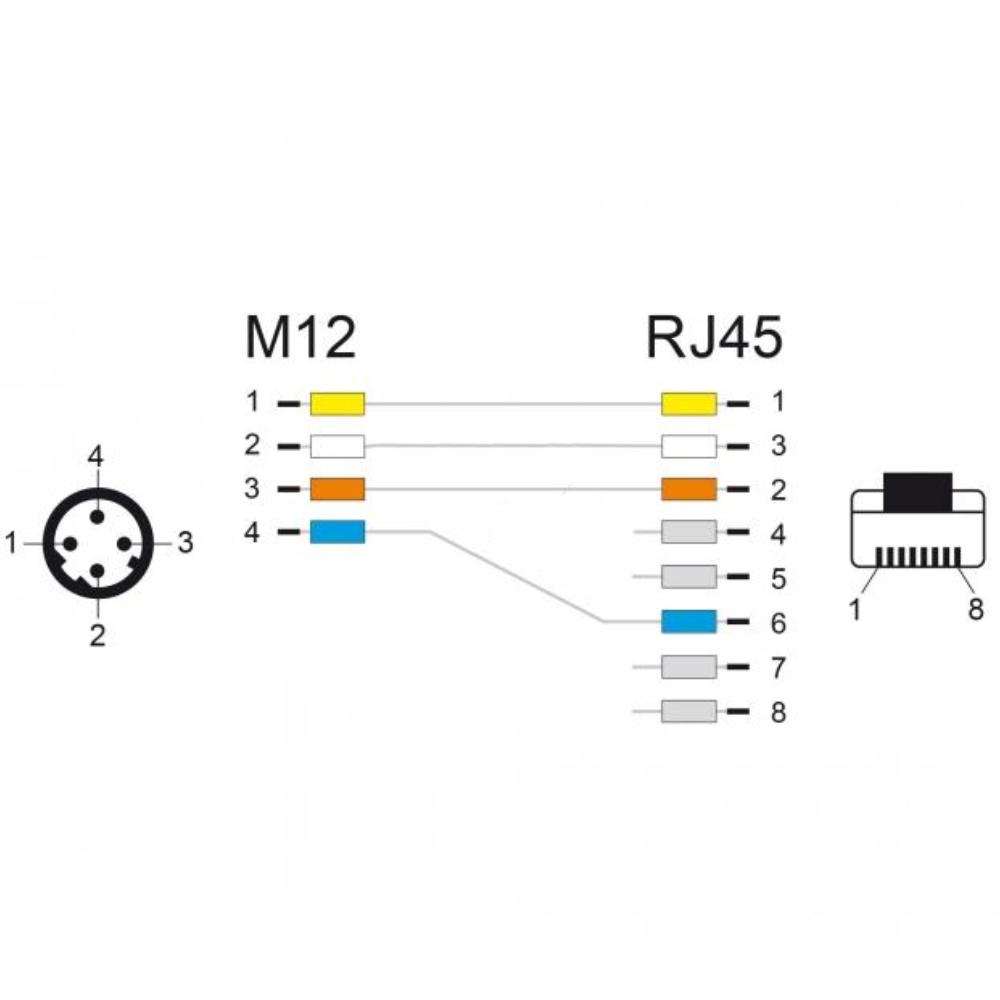

De kabel is geschikt voor PROFINET toepassingen en volgt de bijbehorende pinconfiguratie voor industriële Ethernetcommunicatie.
Dankzij de SF/UTP afscherming met aluminiumfolie en gevlochten vertind koper wordt elektromagnetische interferentie effectief beperkt en blijft de signaalkwaliteit behouden.
De geleiders zijn uitgevoerd in vertind koper met een draaddikte van 22 AWG, wat zorgt voor een lage weerstand en stabiele datatransmissie.
De kabel is voorzien van een PVC kabelmantel voor flexibiliteit en mechanische bescherming binnen industriële toepassingen.
De kabel ondersteunt tot 1.000.000 buigcycli en is geschikt voor toepassingen met beperkte beweging.
De kabel is UV-bestendig en geschikt voor gebruik in omgevingen met blootstelling aan zonlicht.

Specificaties
Type: M12 naar RJ45 netwerkkabel
Merk: DELOCK
Aansluiting 1: M12 male 4-pin D-gecodeerd
Aansluiting 2: RJ45 male
Codering: D-coded
Aantal pinnen: 4
Protocol: PROFINET
Afscherming: SF/UTP
Afschermingsopbouw: aluminium folie, transparante folie en gevlochten vertind koper
Geleidermateriaal: vertind koper
Draaddoorsnede: 22 AWG
Kabeldiameter: 6.5 millimeter
Kabelmantel: PVC
Buigcycli: 1.000.000
Minimale buigradius (vast): 19.5 millimeter
Minimale buigradius (flexibel): 45.5 millimeter
Bestendigheid: UV-bestendig
Brandklasse: FT4
Bedrijfstemperatuur: -40 °C tot 70 °C
Beschermingsklasse: IP20
Kleur: groen
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, PROFINET netwerken, machinebesturingen en koppeling van M12 veldapparatuur aan Ethernetnetwerken in omgevingen waar betrouwbare datacommunicatie vereist is.

Toelichting op technische termen
M12 D-codering: industriële connectorcodering voor Ethernettoepassingen met 4 aders, geschikt voor Fast Ethernet en PROFINET netwerken.
RJ45 male: standaard 8-polige Ethernetconnector voor aansluiting op netwerkapparatuur zoals switches en routers.
PROFINET: industriële Ethernetstandaard voor real-time communicatie binnen automatiseringssystemen.
SF/UTP: afscherming met algemene folie en gevlochten koperen afscherming voor bescherming tegen elektromagnetische interferentie.
PVC: kabelmantelmateriaal met goede flexibiliteit en mechanische bescherming, geschikt voor algemene industriële toepassingen.
AWG: Amerikaanse standaard voor draaddikte; 22 AWG biedt een lage weerstand en stabiele signaaloverdracht.
Buigcycli: aantal buigbewegingen dat de kabel aankan zonder beschadiging.
UV-bestendig: bestand tegen langdurige blootstelling aan zonlicht zonder materiaalverzwakking.
IP20: bescherming tegen aanraking met vaste objecten groter dan 12 millimeter, zonder bescherming tegen water.
FT4: brandclassificatie die aangeeft dat de kabel beperkte vlamverspreiding heeft bij bundeltesten.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilige omgang met chemische stoffen binnen de Europese Unie.
