Netwerk wandcontactdoos

Er zijn verschillende soorten netwerk wandcontactdozen beschikbaar, afhankelijk van de installatie behoeften en het netwerkgebruik. Hier zijn enkele veelvoorkomende types:

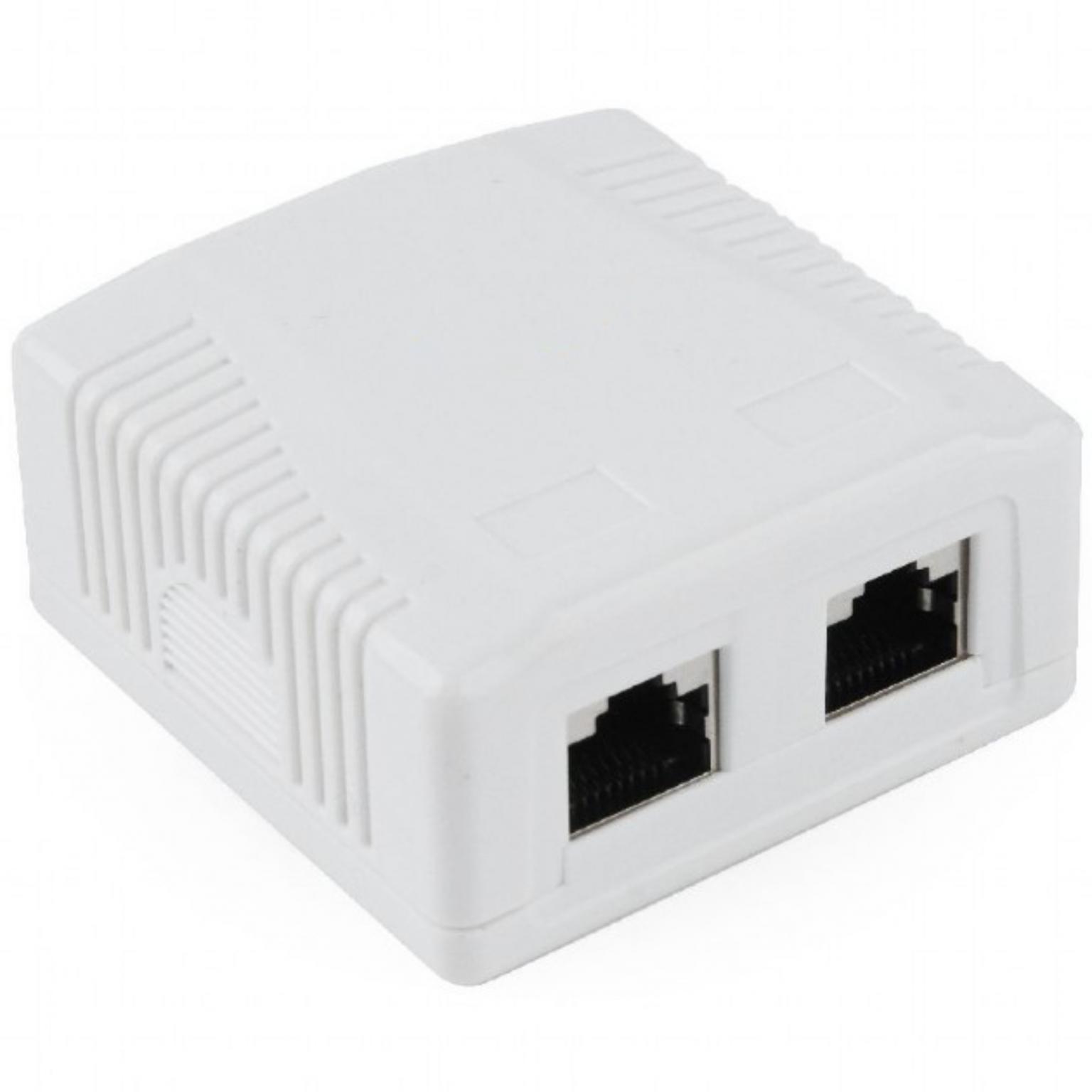

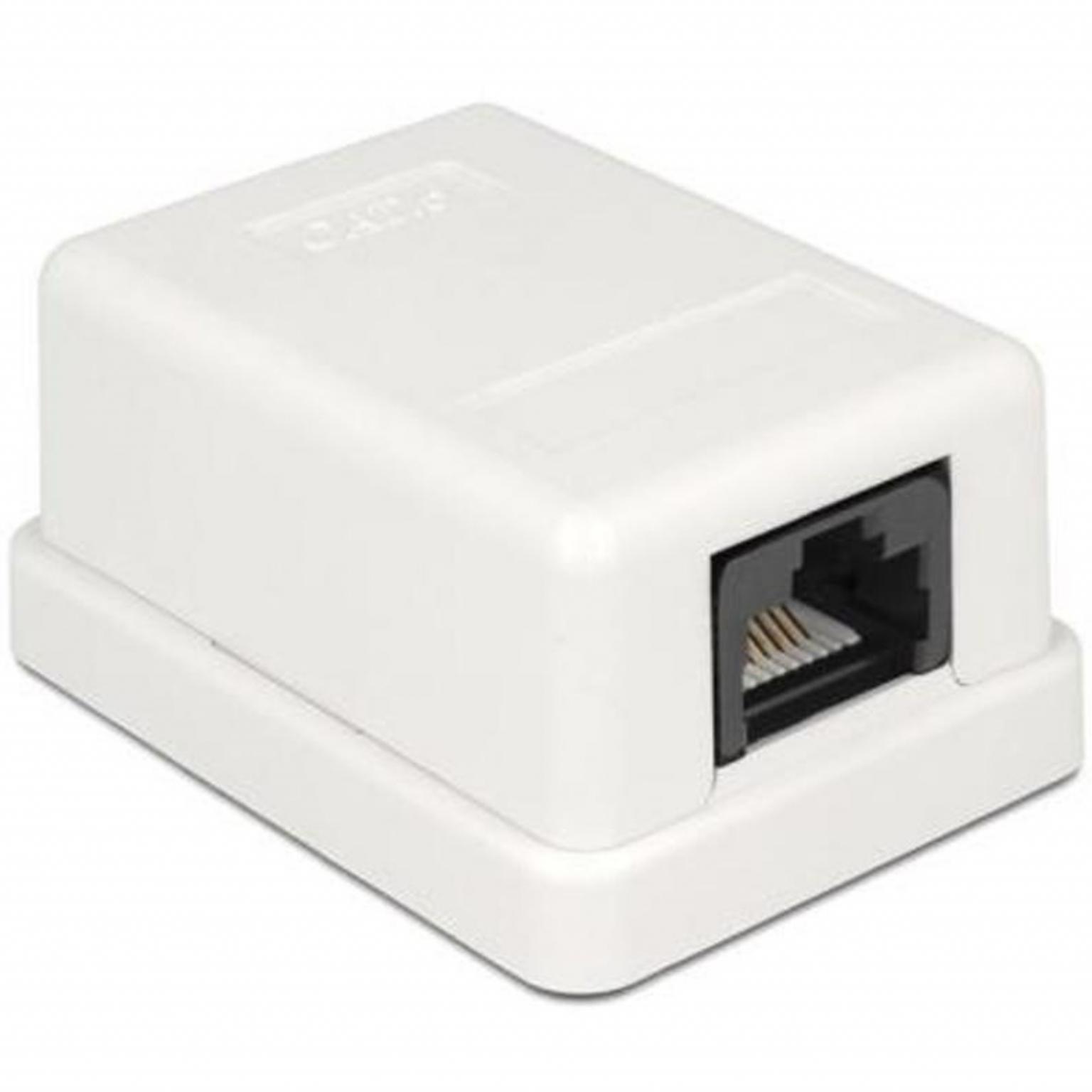

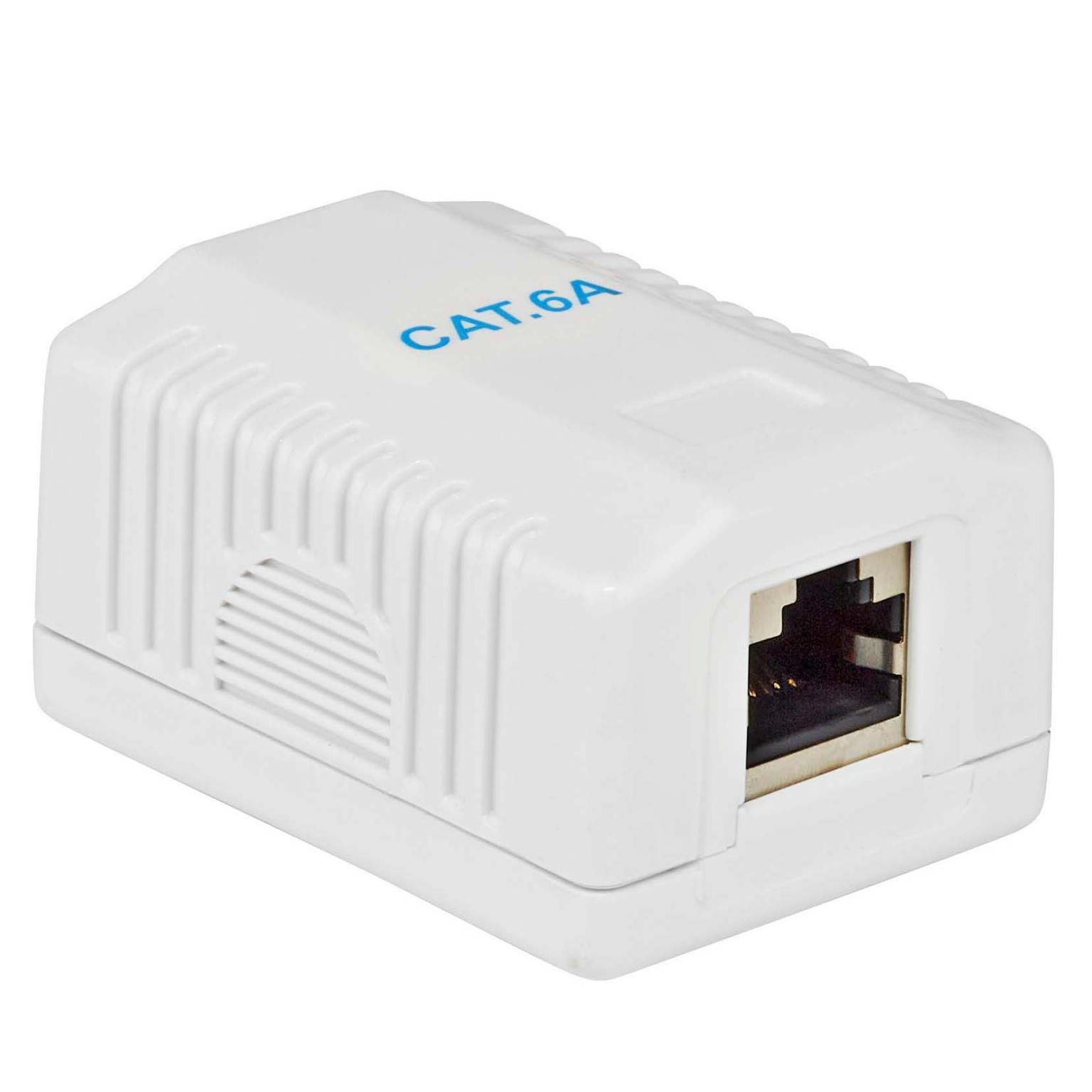

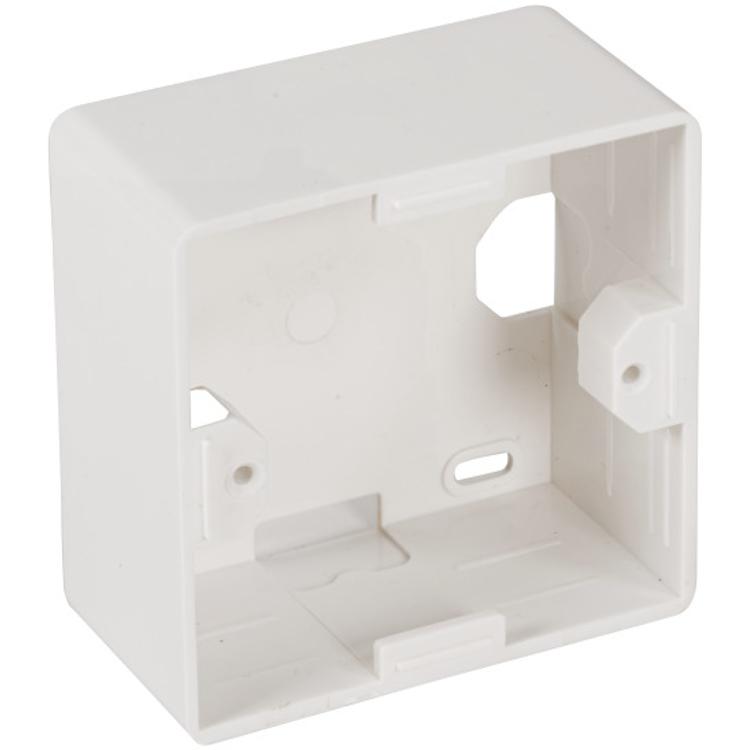

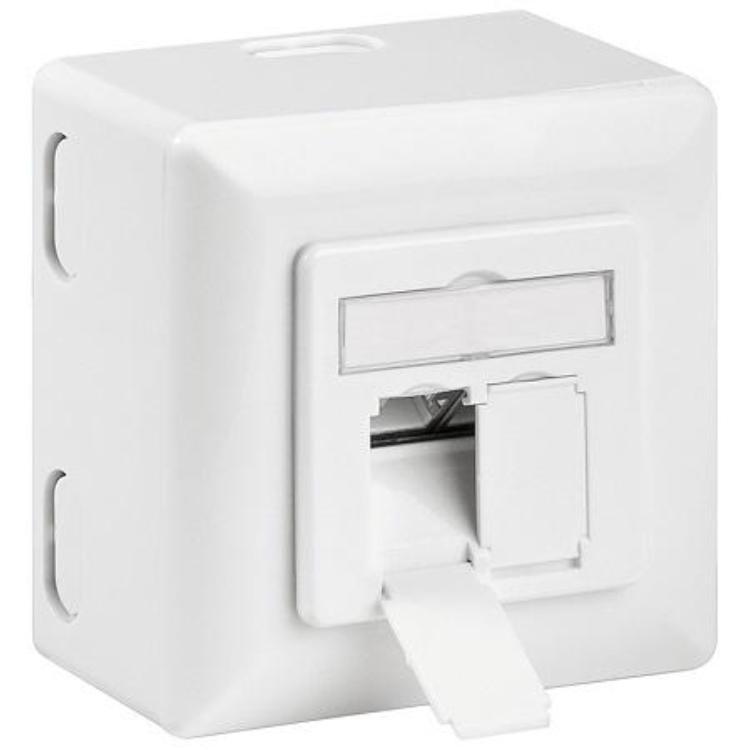

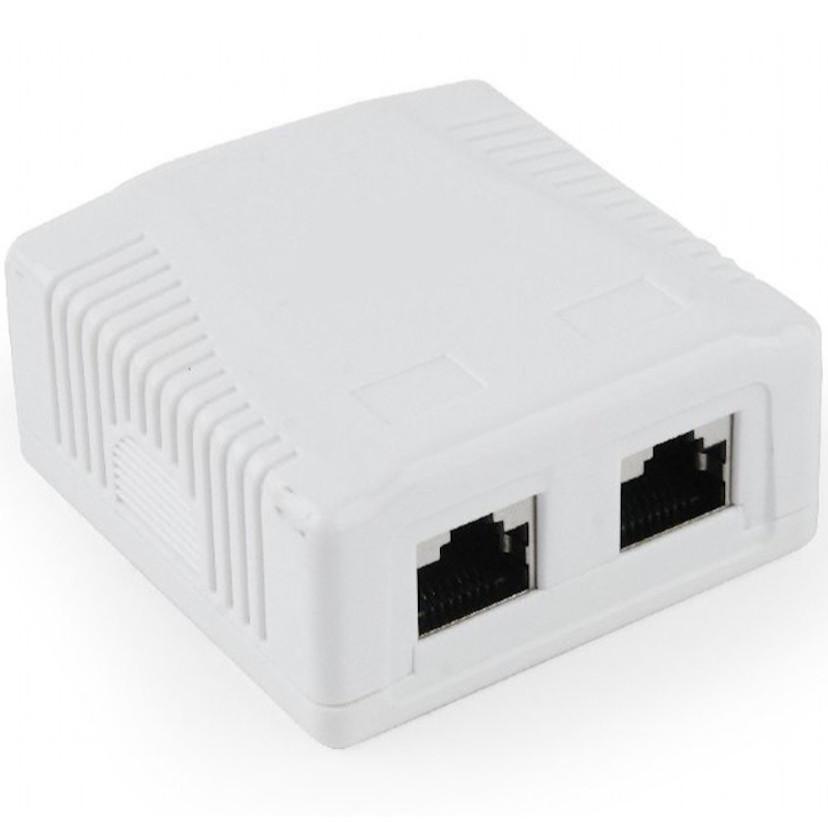

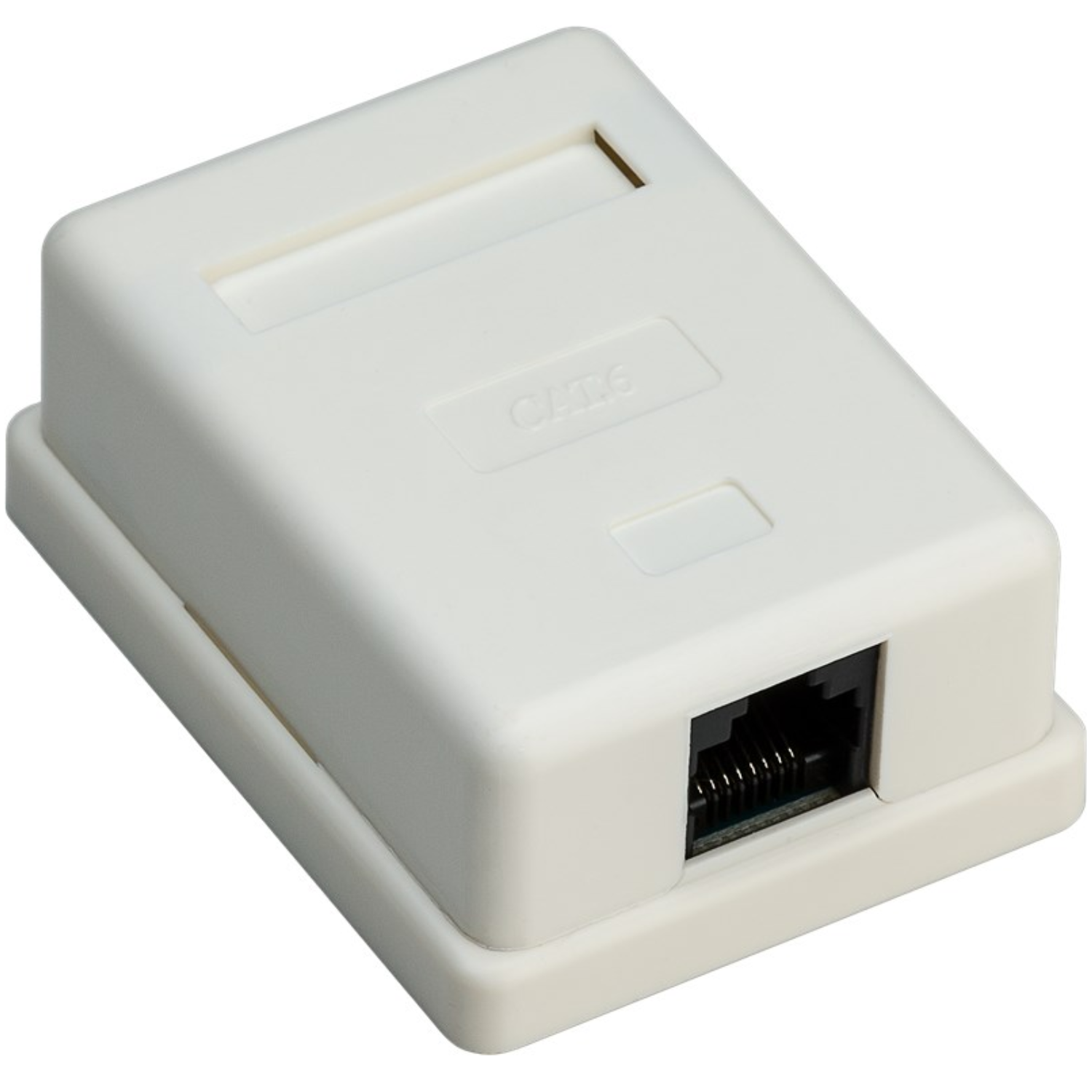

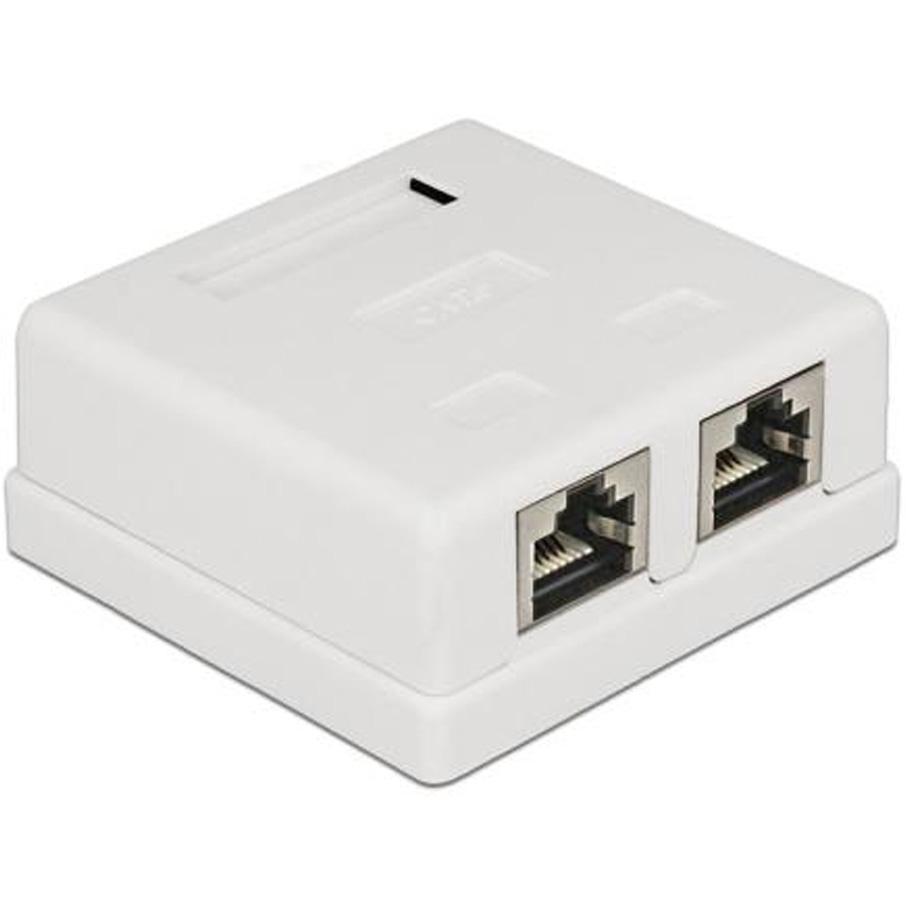

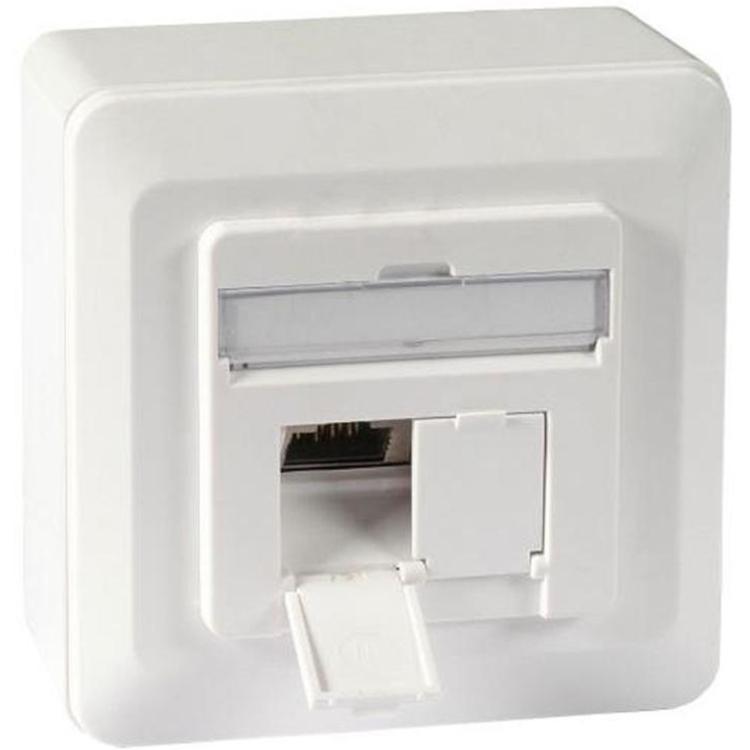

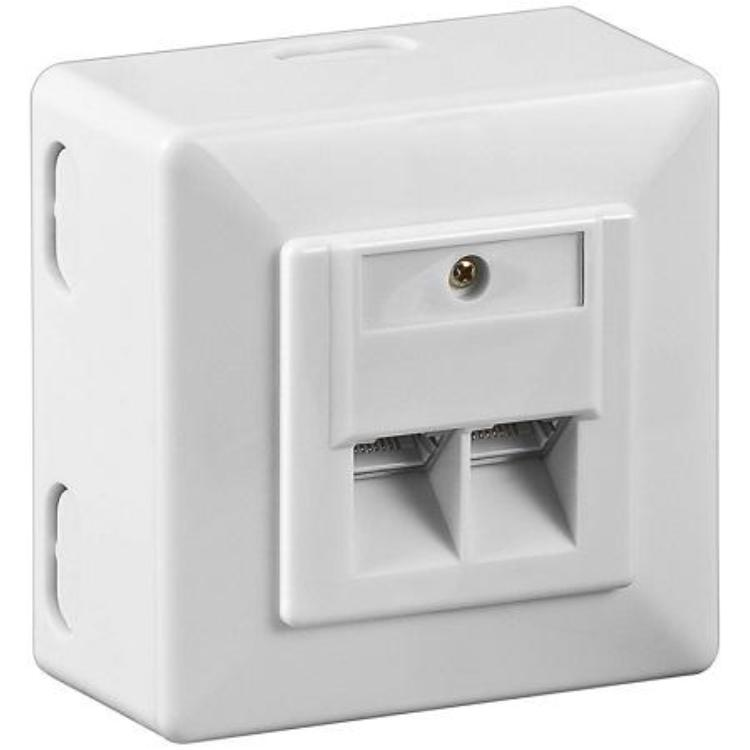

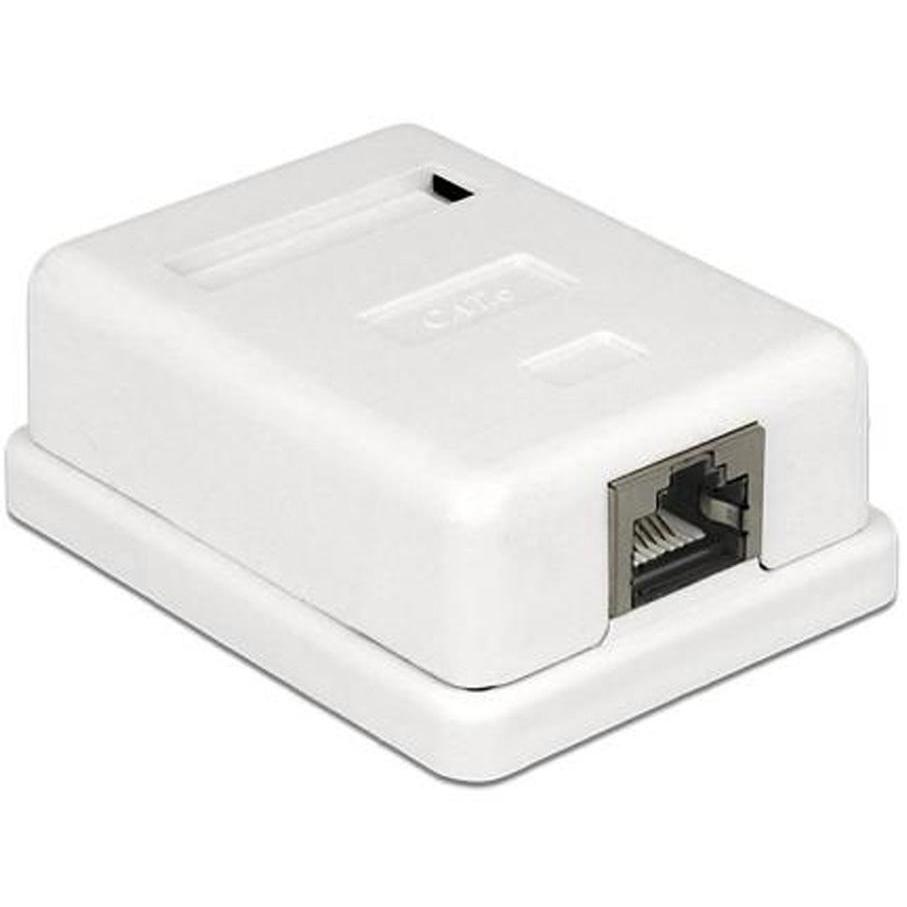

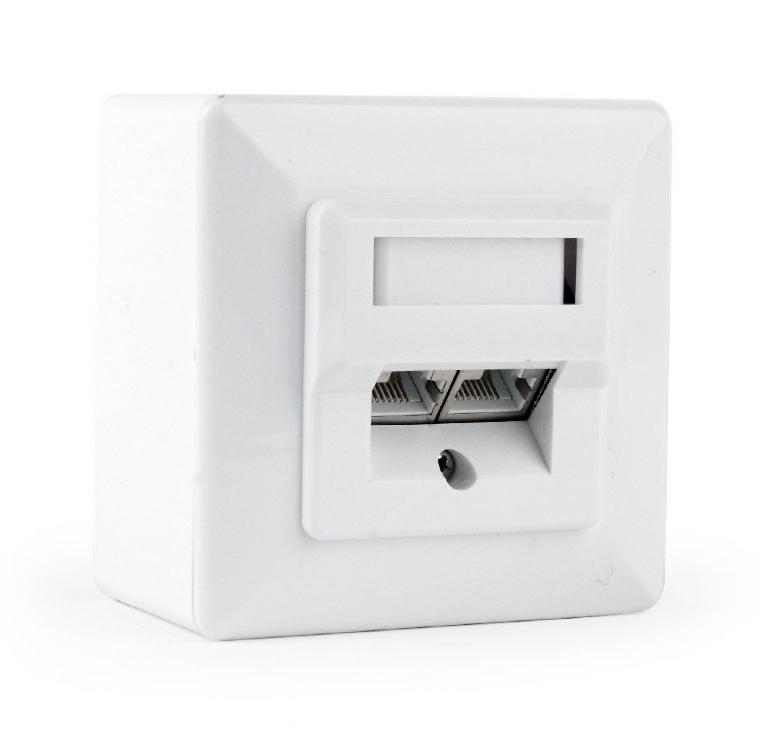

1. Opbouw wandcontactdozen
Deze wandcontactdozen zijn ontworpen om op een muur te worden gemonteerd. Ze zijn ideaal voor situaties waar geen inbouwdoos beschikbaar is. Ze zijn gemakkelijk te installeren met schroeven of dubbelzijdige tape en zijn beschikbaar in zowel enkele als dubbele varianten.

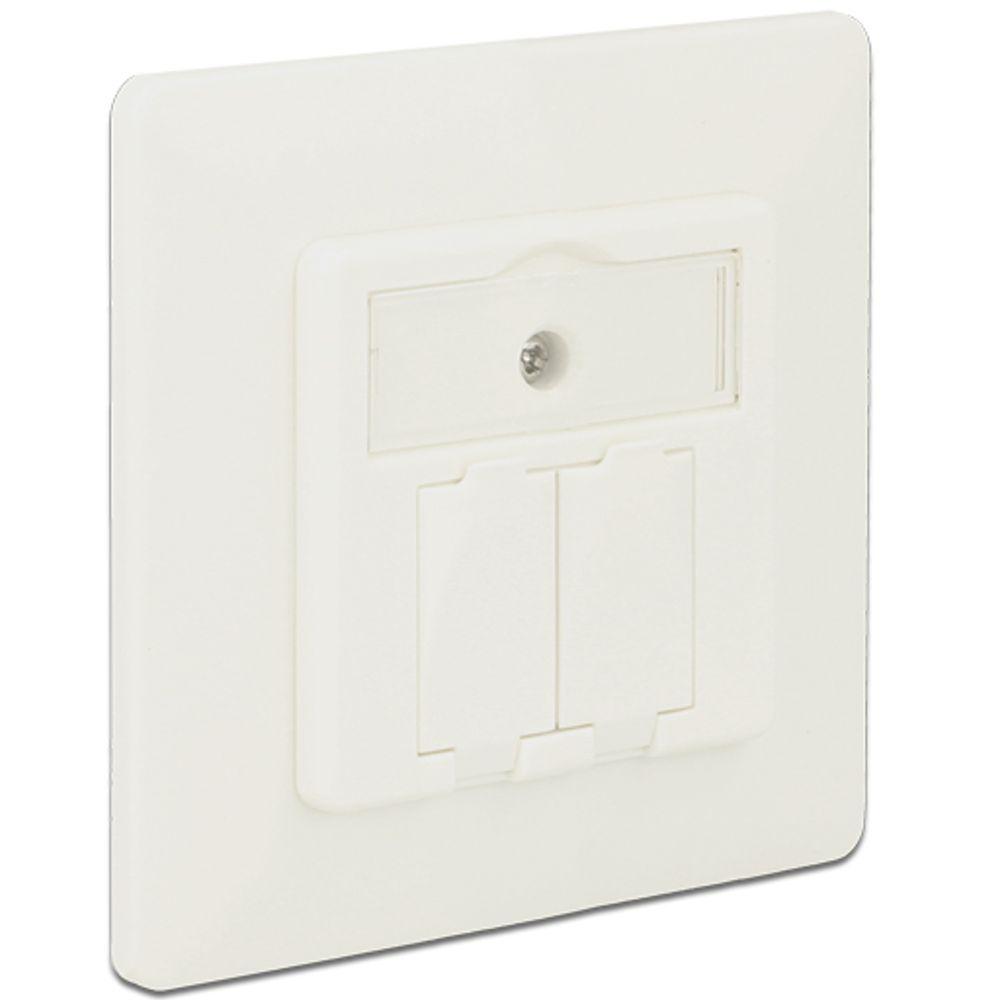

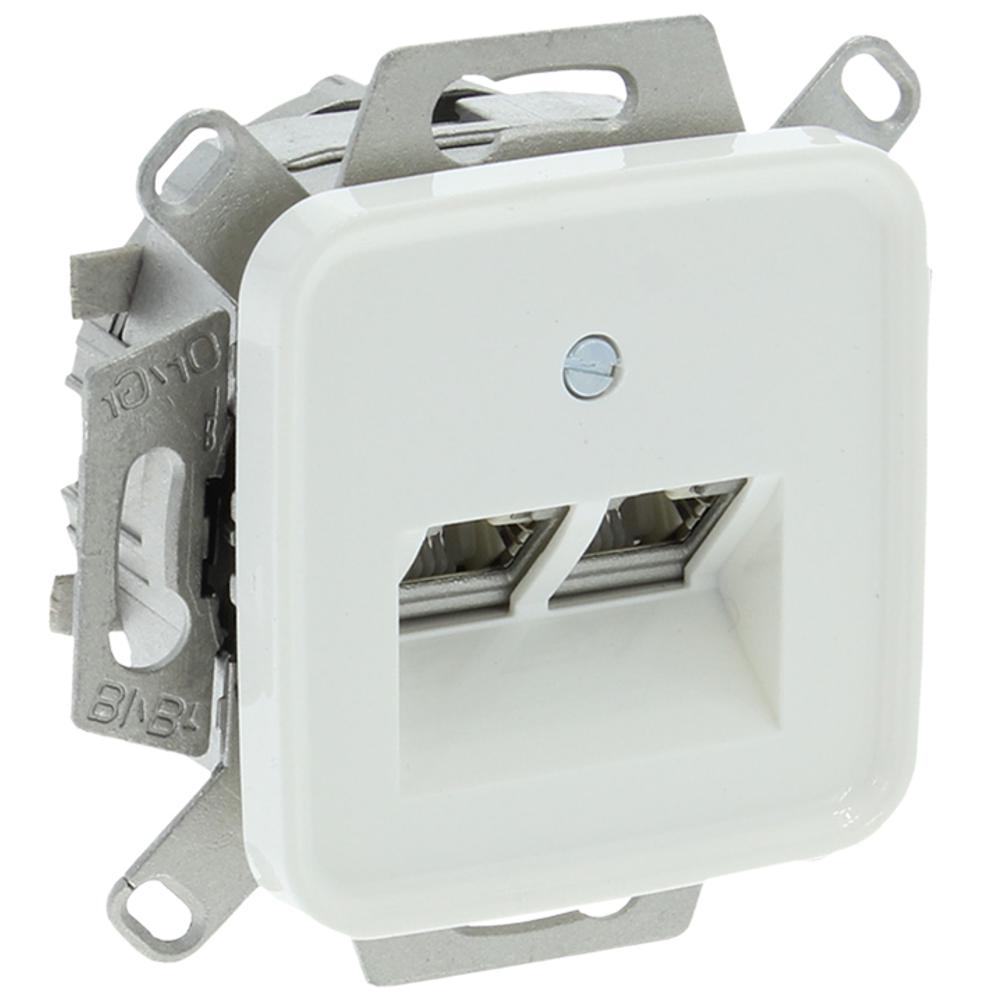

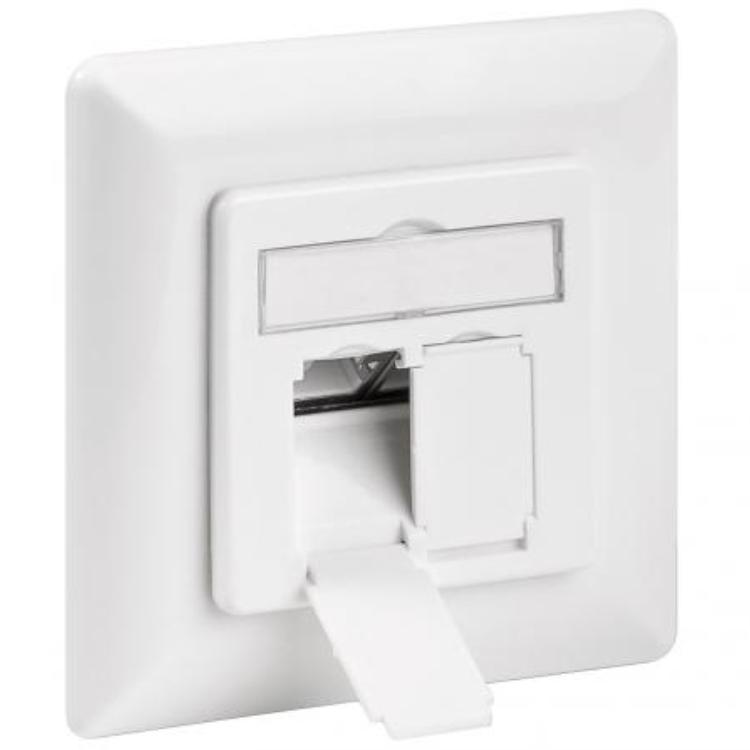

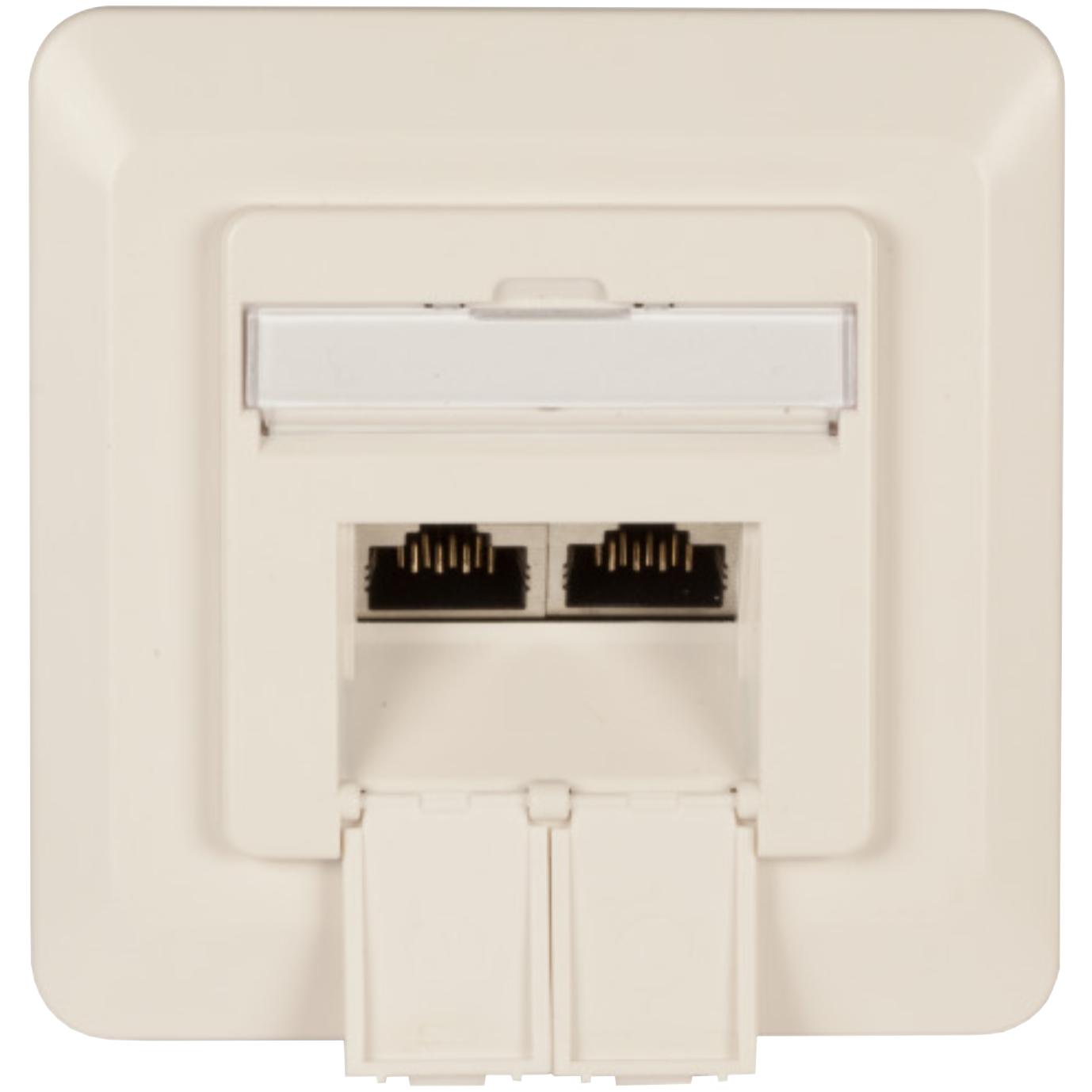

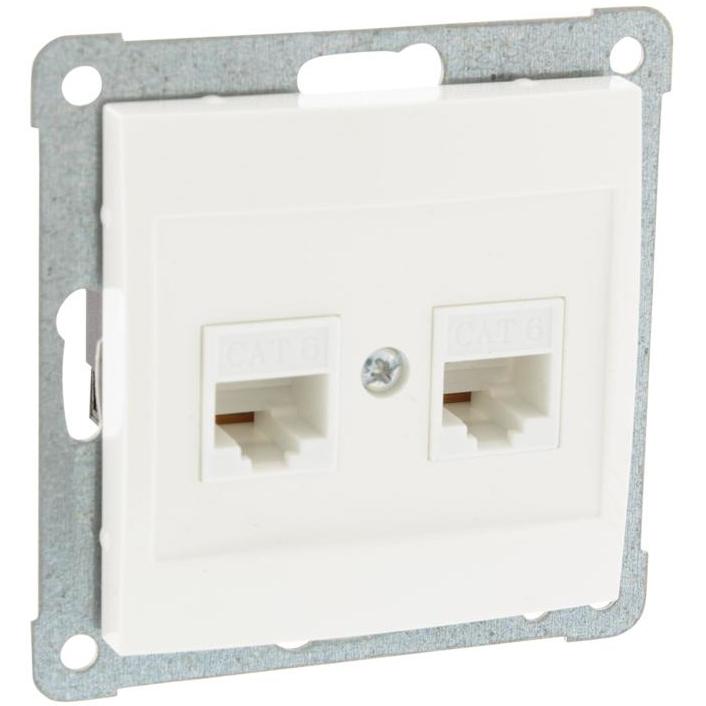

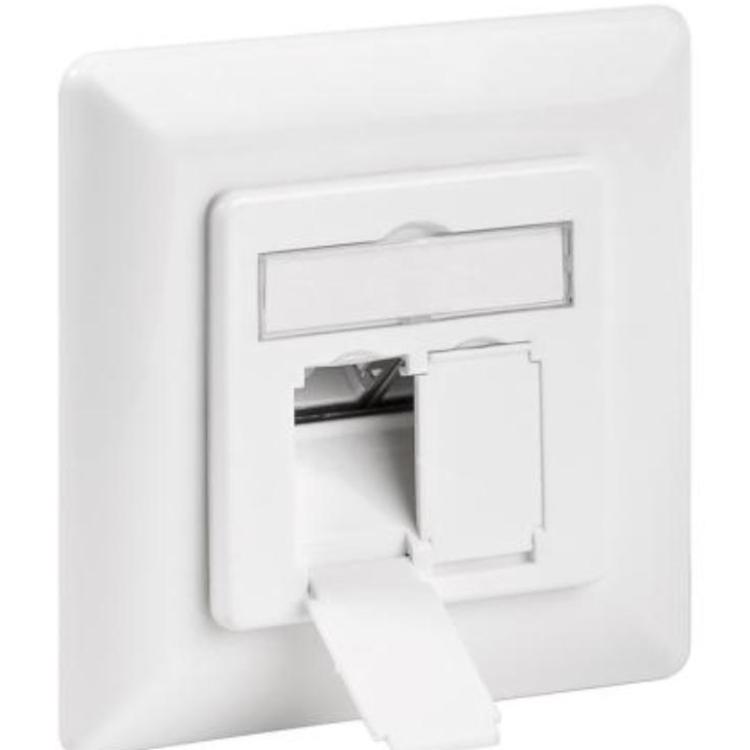

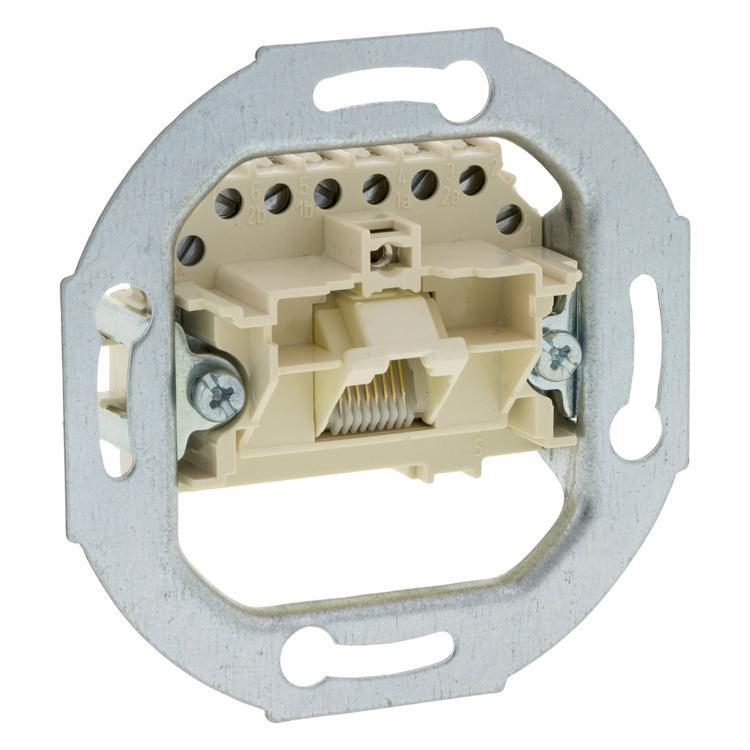

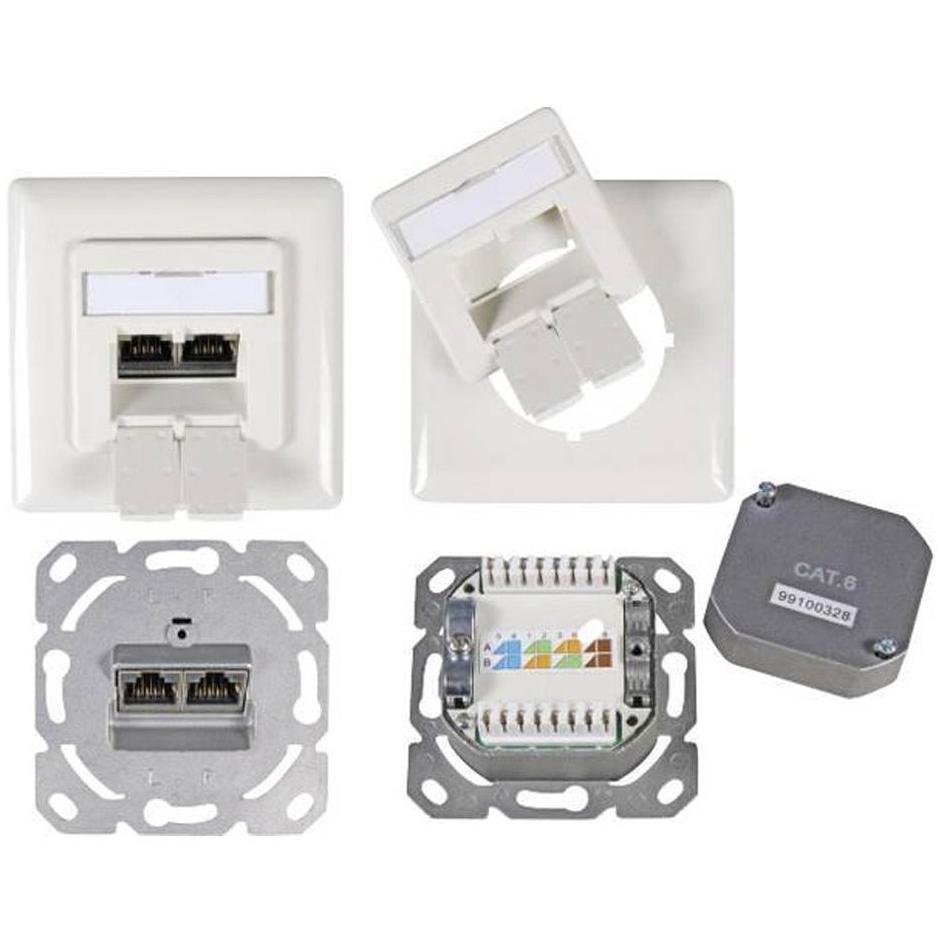

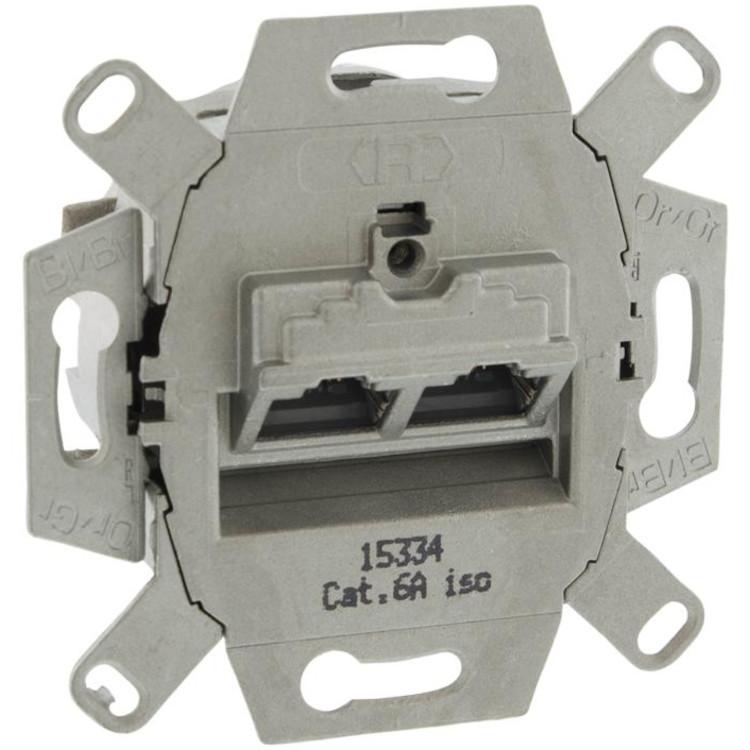

2. Inbouw wandcontactdozen
Deze contactdozen passen in standaard inbouwdozen die in muren zijn geïnstalleerd. Ze zorgen voor een nette afwerking en zijn geschikt voor zowel enkele als dubbele netwerkaansluitingen. Het voordeel van inbouwdozen is dat ze alle vaste bekabeling uit het zicht houden, wat zorgt voor een strak uiterlijk.

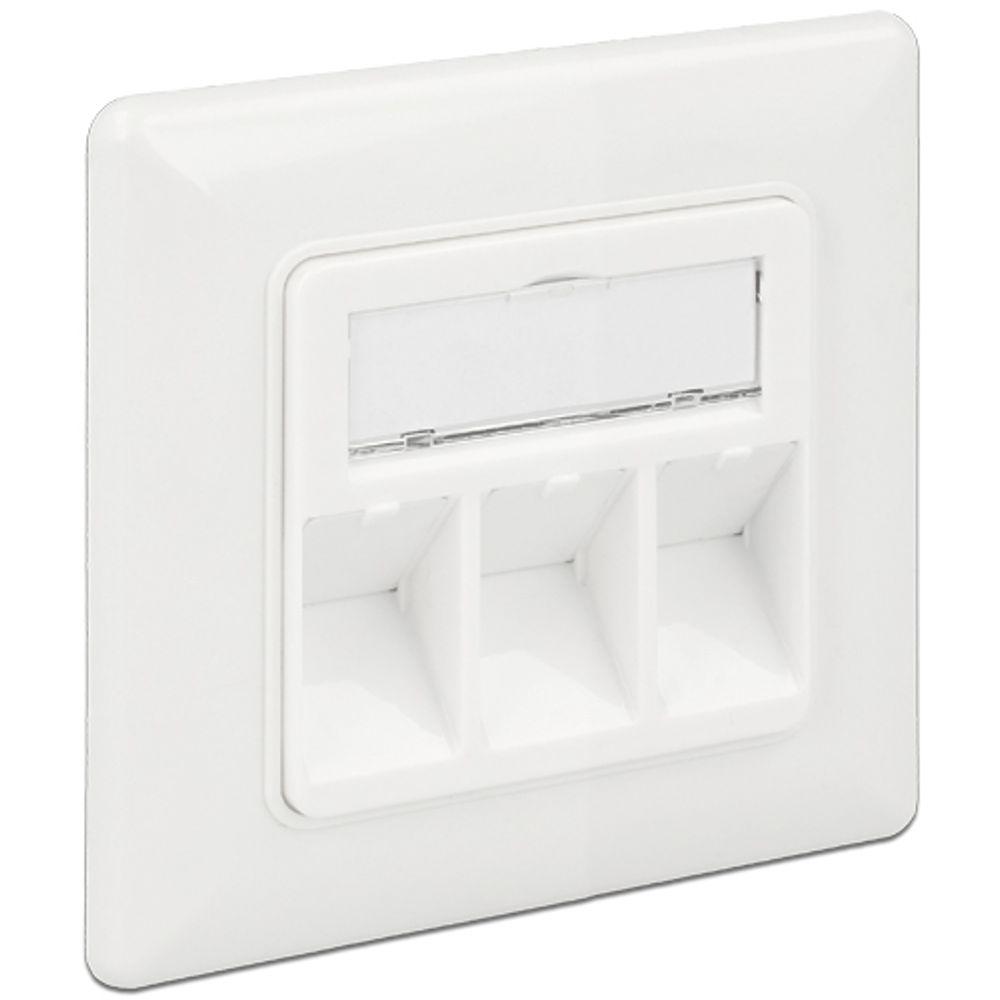

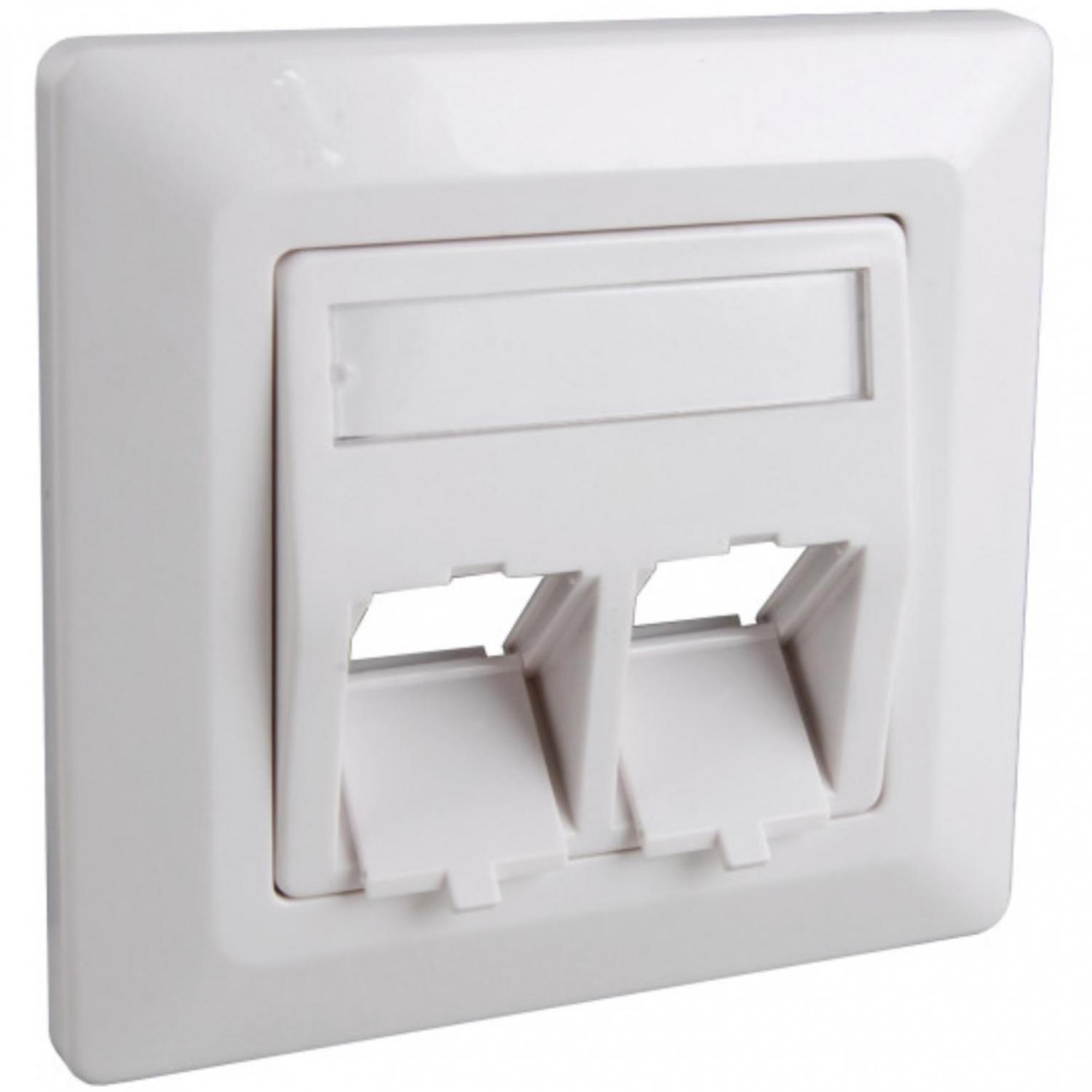

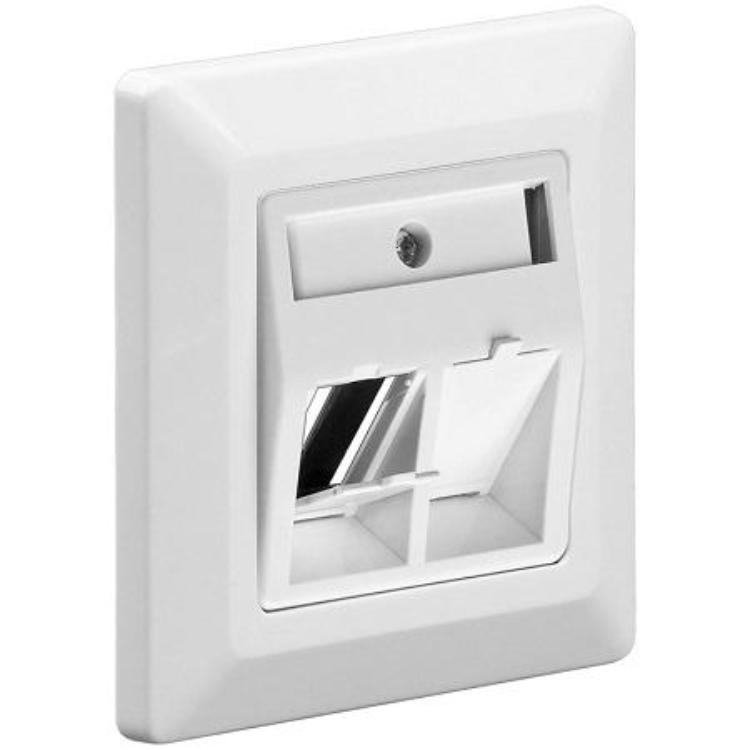

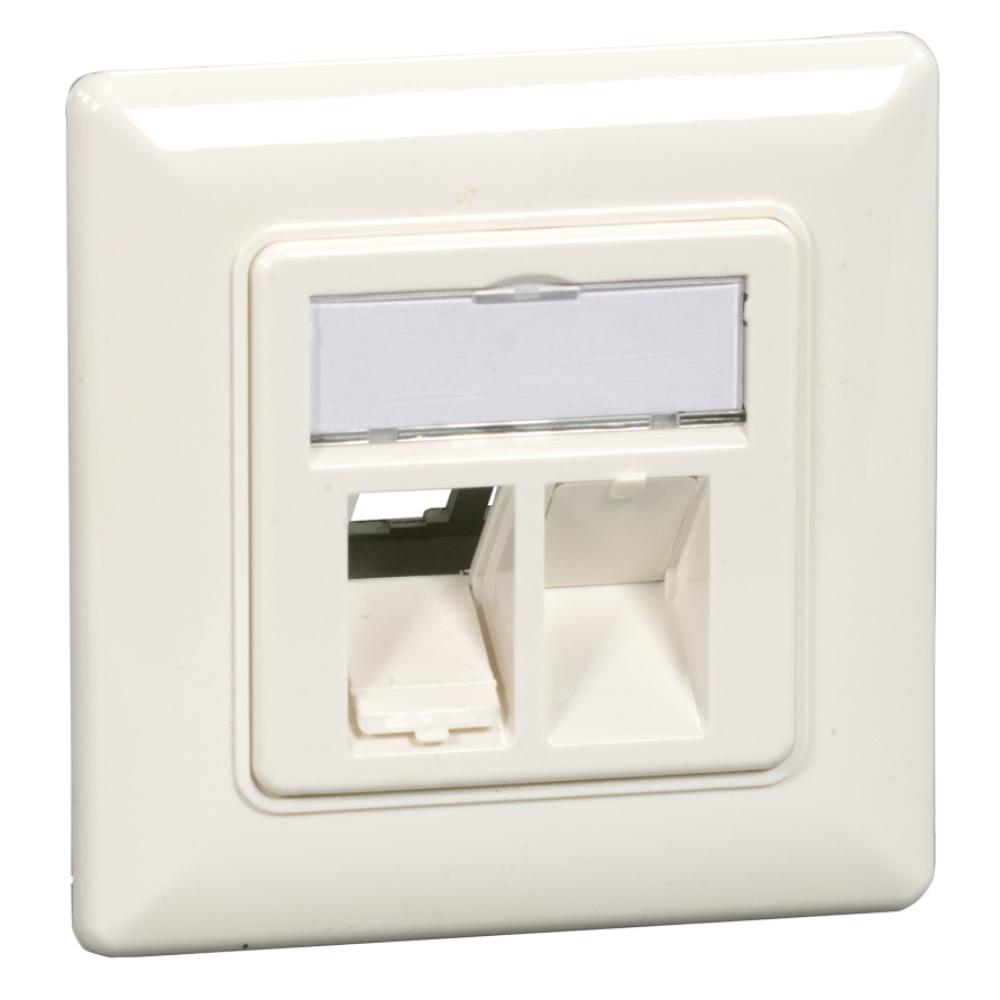

3. Keystone wandcontactdozen
Dit type wandcontactdoos maakt gebruik van verwisselbare keystone-modules. Dit betekent dat je de aansluitingen eenvoudig kunt vervangen of aanpassen aan verschillende netwerkstandaarden, zoals Cat5e, Cat6, en Cat7.

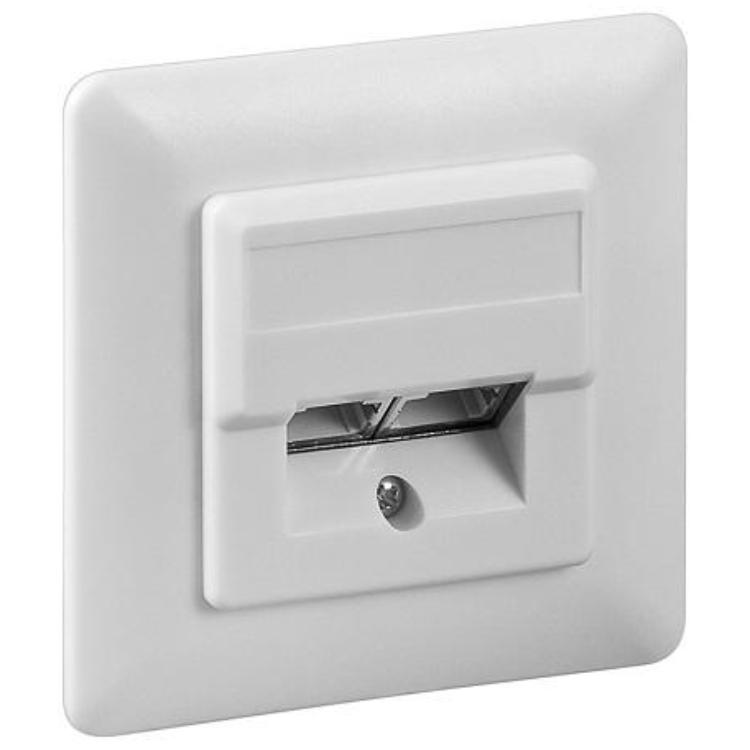

4. Cat5e, Cat6 en Cat7 wandcontactdozen
Deze wandcontactdozen zijn geoptimaliseerd voor verschillende netwerksnelheden en -bandbreedtes. Cat5e is geschikt voor gigabit netwerken, terwijl Cat6 en Cat7 hogere snelheden en een betere afscherming bieden, waardoor ze geschikt zijn voor intensief dataverkeer en minder interferentie.

5. Combinatiedozen (Data + TV)
Dit type wandcontactdoos combineert netwerk- en televisiesignalen in één contactdoos. Ze zijn handig voor ruimtes waar zowel internet als tv-verbindingen nodig zijn.

Wat is LSA?

LSA staat voor “Löt-, Schraub- und Abisoliertechnik” in het Duits, wat vertaald kan worden als “Solder, Screw, and Insulation Piercing Technique.” Het wordt gebruikt voor het aansluiten van netwerkkabels in patchpanelen, wandcontactdozen en andere netwerkinfrastructuren. LSA-aansluitingen zijn ontworpen om zonder solderen of schroeven te werken, wat het installatieproces vereenvoudigt en zorgt voor een betrouwbare verbinding.

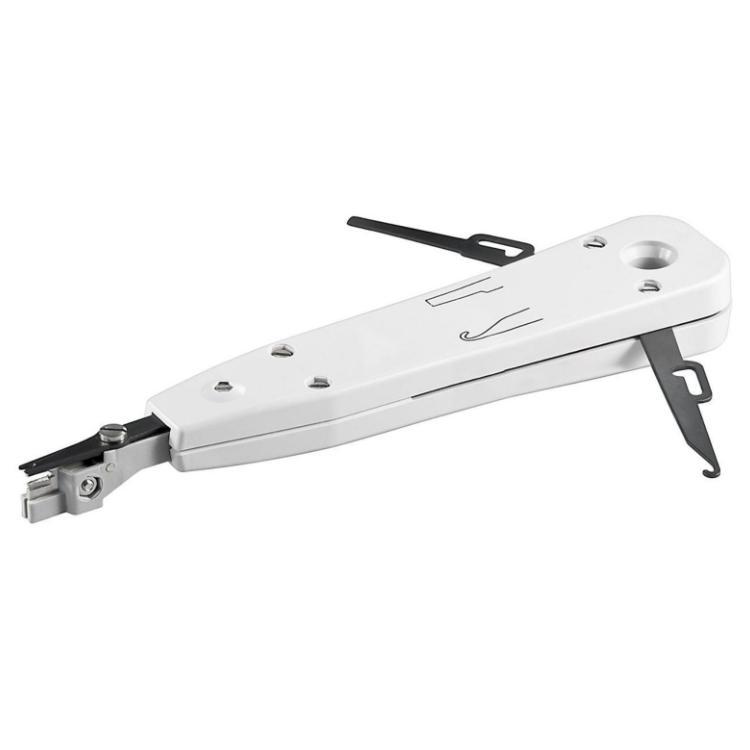

Bij LSA-technologie worden de draden van de netwerkkabel in de openingen van een LSA-strook gedrukt met behulp van een LSA-punchtool. Deze techniek zorgt ervoor dat de draad goed contact maakt zonder dat de isolatie hoeft te worden verwijderd, waardoor er een stevige en veilige verbinding ontstaat. LSA-stroken worden vaak gebruikt bij het aansluiten van telefoonsystemen en datanetwerken.

Wat is een keystone?

Een Keystone is een type verwisselbare module die wordt gebruikt in wandcontactdozen, patchpanelen en faceplates voor verschillende soorten bekabeling, zoals netwerkkabels, telefoonkabels of coaxiale kabels. Het voordeel van keystone-modules is hun flexibiliteit en eenvoudige installatie. Ze kunnen eenvoudig in en uit keystone-houders worden geklikt, waardoor je de aansluitingen gemakkelijk kunt aanpassen of vervangen zonder dat je de gehele wandcontactdoos hoeft te vervangen.

Er zijn keystone-modules voor verschillende netwerkstandaarden zoals Cat5e, Cat6 en Cat7, maar ook voor HDMI, USB, audio en video. Dit maakt het systeem erg veelzijdig en toepasbaar in zowel thuisnetwerken als professionele installaties.

Verschil tussen LSA en Keystone

• LSA is een aansluittechniek die voornamelijk wordt gebruikt voor het vastmaken van netwerkkabels aan een contactpunt zonder solderen.

• Keystone verwijst naar een modulair systeem waarin verschillende soorten aansluitingen (inclusief LSA) kunnen worden geplaatst voor eenvoudigere installatie en onderhoud.

Beide systemen zijn belangrijke componenten in de netwerkinfrastructuur, maar hebben verschillende toepassingen en functies. Om een muurdoos goed te monteren, volg je de volgende stappen:

Stappen voor het monteren van een muurdoos

1. Voorbereiding
Bepaal de locatie waar de muurdoos moet komen en controleer of er geen leidingen of kabels achter de muur lopen. Meet de afmetingen van de muurdoos op en teken deze af op de muur.

2. Gat boren
Boor met een gatenzaag of een boormachine met een geschikte boor het gat uit in de muur. Voor een inbouwdoos gebruik je een gatenzaag die past bij de afmetingen van de doos.

3. Plaatsing van de inbouwdoos
Steek de inbouwdoos in het uitgezaagde gat en zorg ervoor dat de bevestigingsklauwen of schroeven goed vast zitten. Bij een holle wand gebruik je speciale hollewanddozen met klauwen die zich vastzetten aan de binnenkant van de wand.

4. Bekabeling aansluiten
Trek de kabels door de inbouwdoos en strip de uiteinden. Gebruik een LSA-punchtool om de kabels aan te sluiten als je een keystone-module gebruikt. Zorg ervoor dat de kabels goed bevestigd zijn en maak gebruik van kroonstenen of lasklemmen als dat nodig is.

5. Afwerking

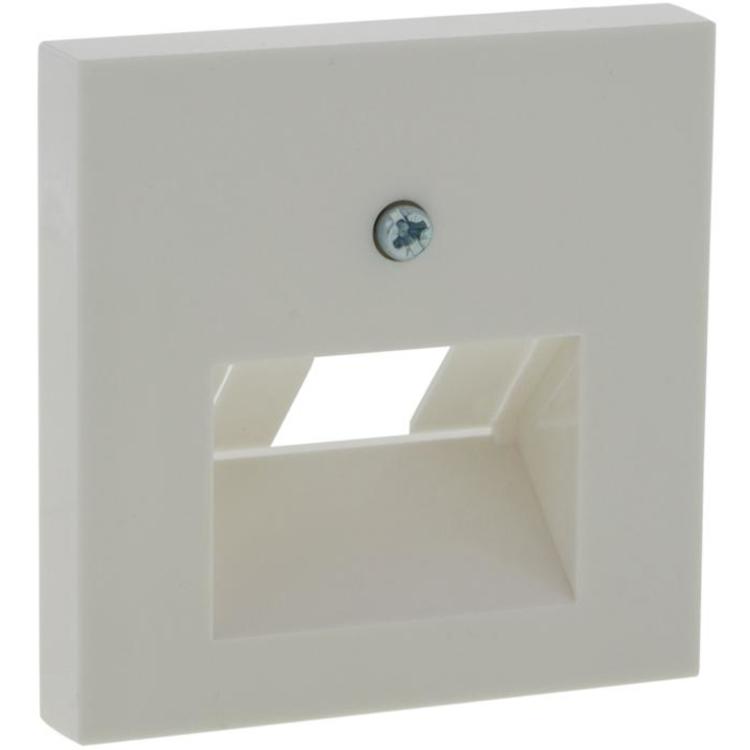

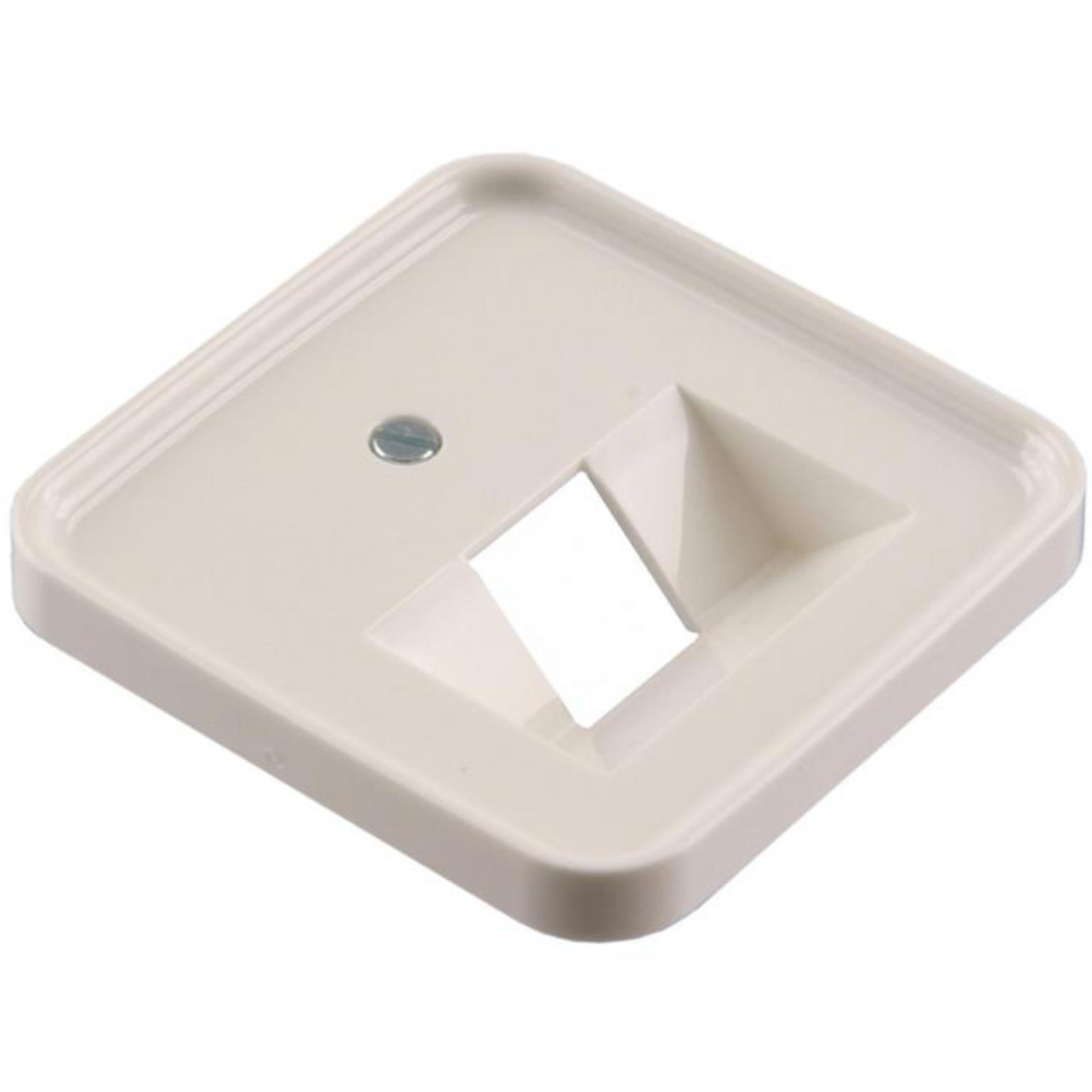

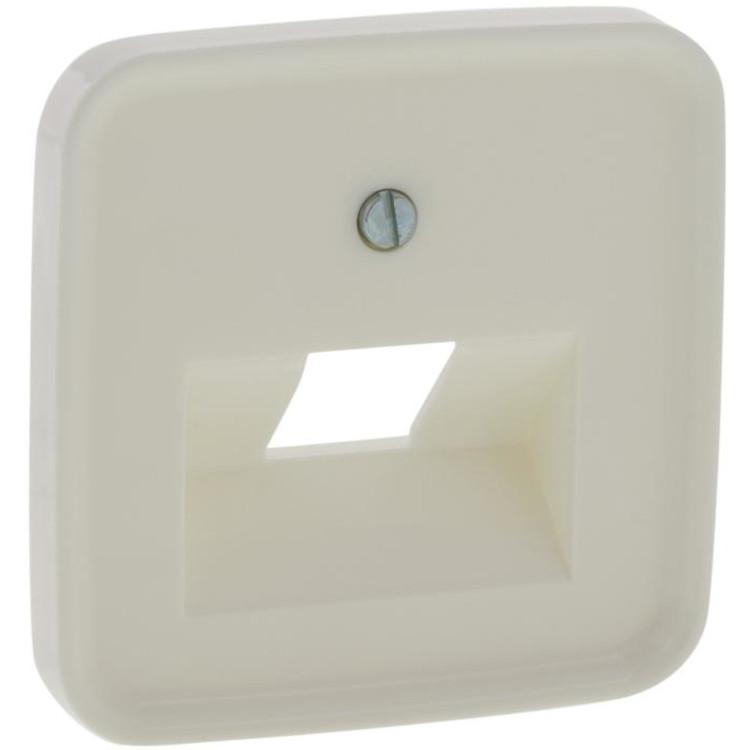

Bevestig het afdekplaatje op de inbouwdoos, zodat alles netjes is weggewerkt. Test de verbinding door het apparaat of de kabel aan te sluiten.
