M12 kabel

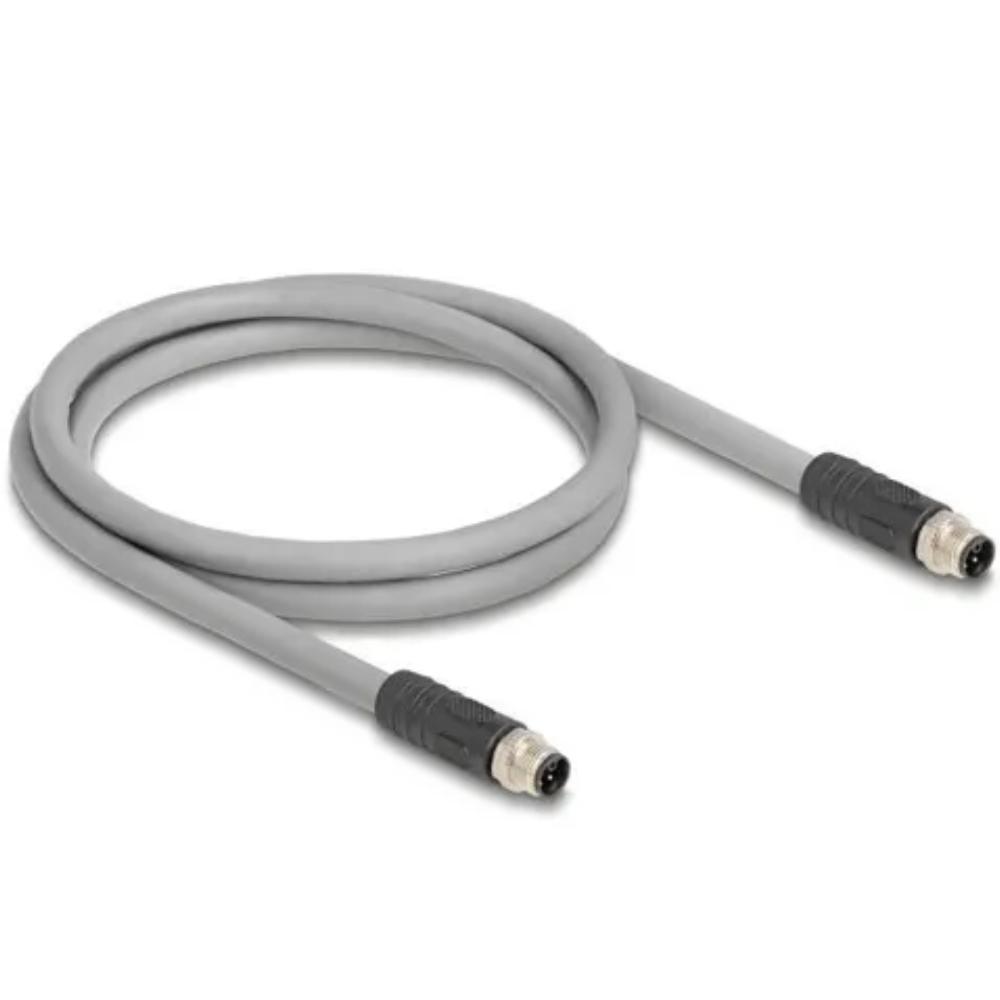

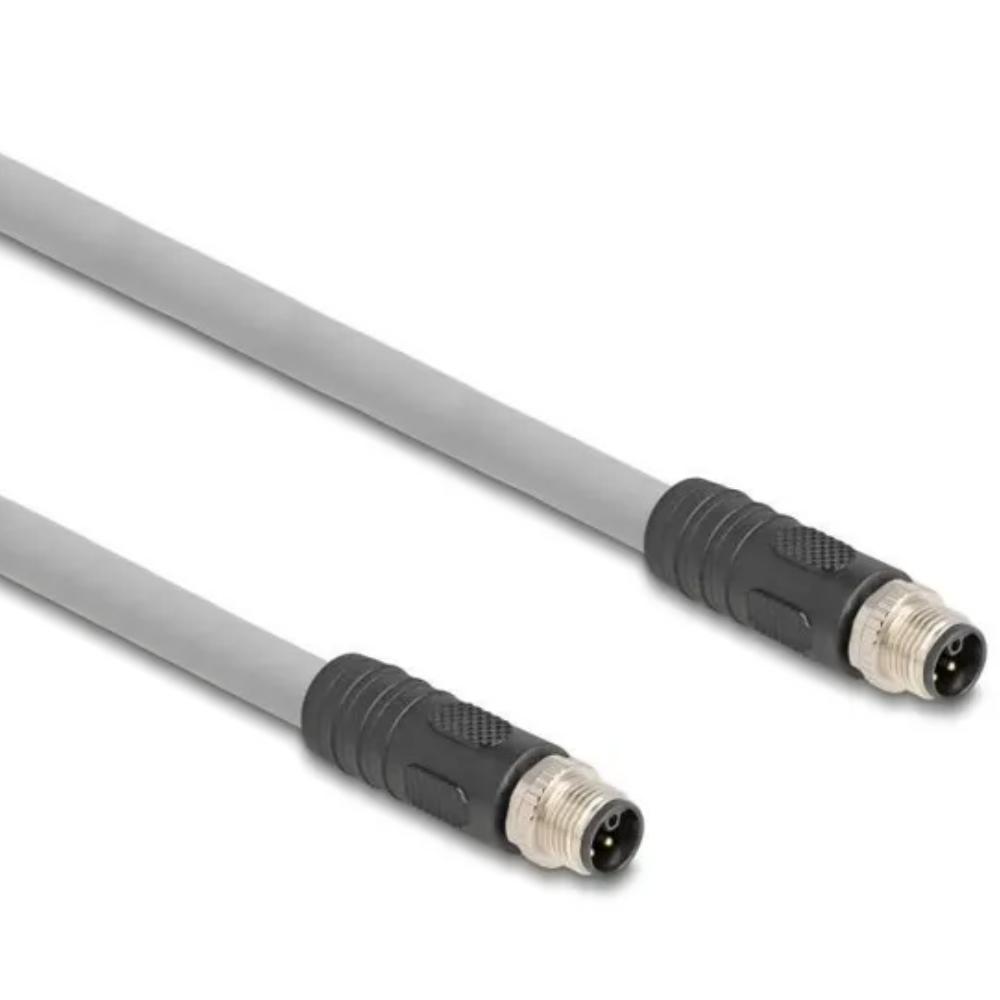

Deze M12 L-gecodeerde voedingskabel van DELOCK is bedoeld voor het voeden van industriële componenten zoals fieldbus-systemen, voedingen, motoren en machines waar hogere stroom en lage spanning vereist zijn.

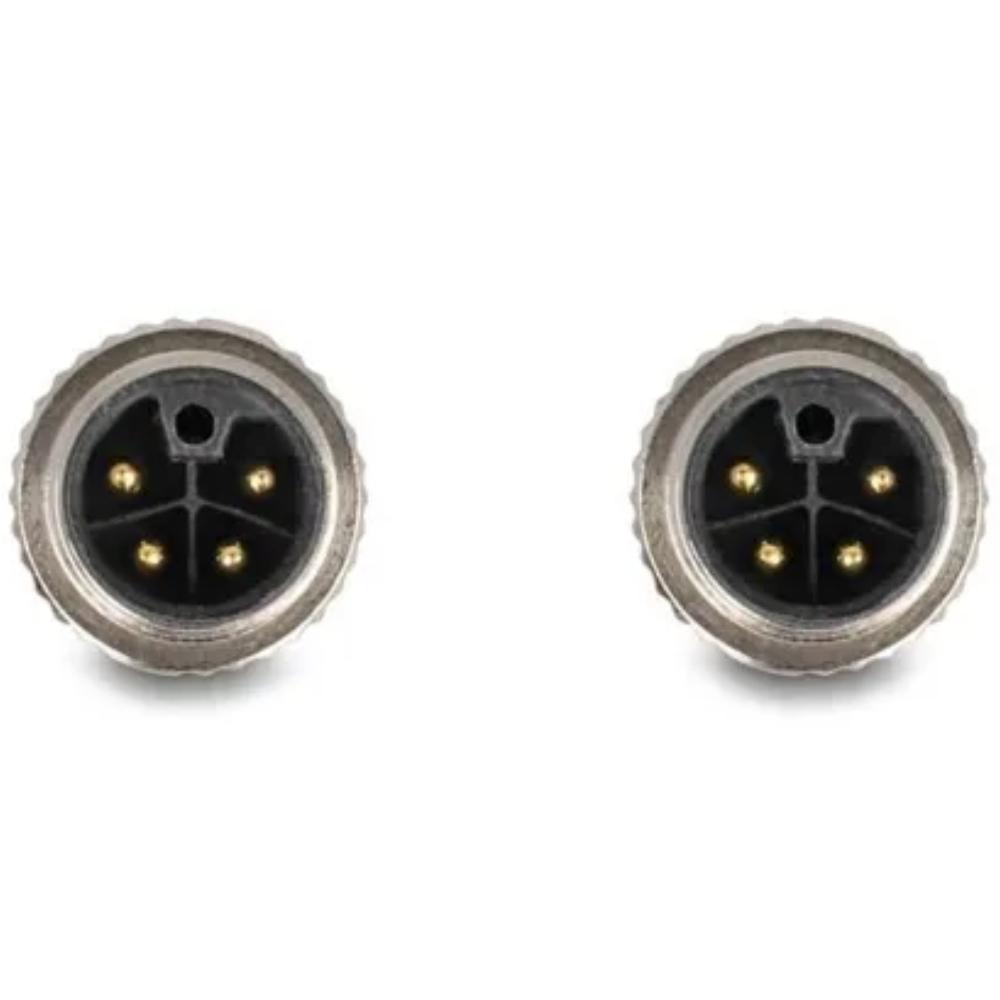

De kabel beschikt over 2x M12 male 5-pins L-gecodeerde connectoren en is ontworpen voor vermogensoverdracht in industriële installaties.
De L-codering met 5 pinnen maakt het mogelijk om hogere stromen veilig te transporteren tot 16 ampère bij 63 volt, wat deze kabel geschikt maakt voor zwaardere toepassingen dan 4-pins varianten.
De kabel is opgebouwd uit koperen geleiders met een draaddikte van 14 AWG (2,5 mm²), wat zorgt voor zeer lage weerstand en efficiënte stroomoverdracht bij hogere belastingen.
De kabel is afgeschermd, wat extra bescherming biedt tegen elektromagnetische interferentie en zorgt voor stabiele prestaties in industriële omgevingen met elektrische ruis.
De PUR kabelmantel is slijtvast, flexibel en bestand tegen olie, mechanische belasting en industriële omstandigheden.
De kabel is geschikt voor gebruik in sleepkettingen (drag chains) en ondersteunt tot 5.000.000 buigcycli en 500.000 torsiecycli, waardoor deze geschikt is voor dynamische toepassingen.
De IP66/IP67 beschermingsklasse zorgt voor bescherming tegen stof en water, geschikt voor industriële en buitenomgevingen.

Specificaties
Type: M12 voedingskabel
Merk: DELOCK

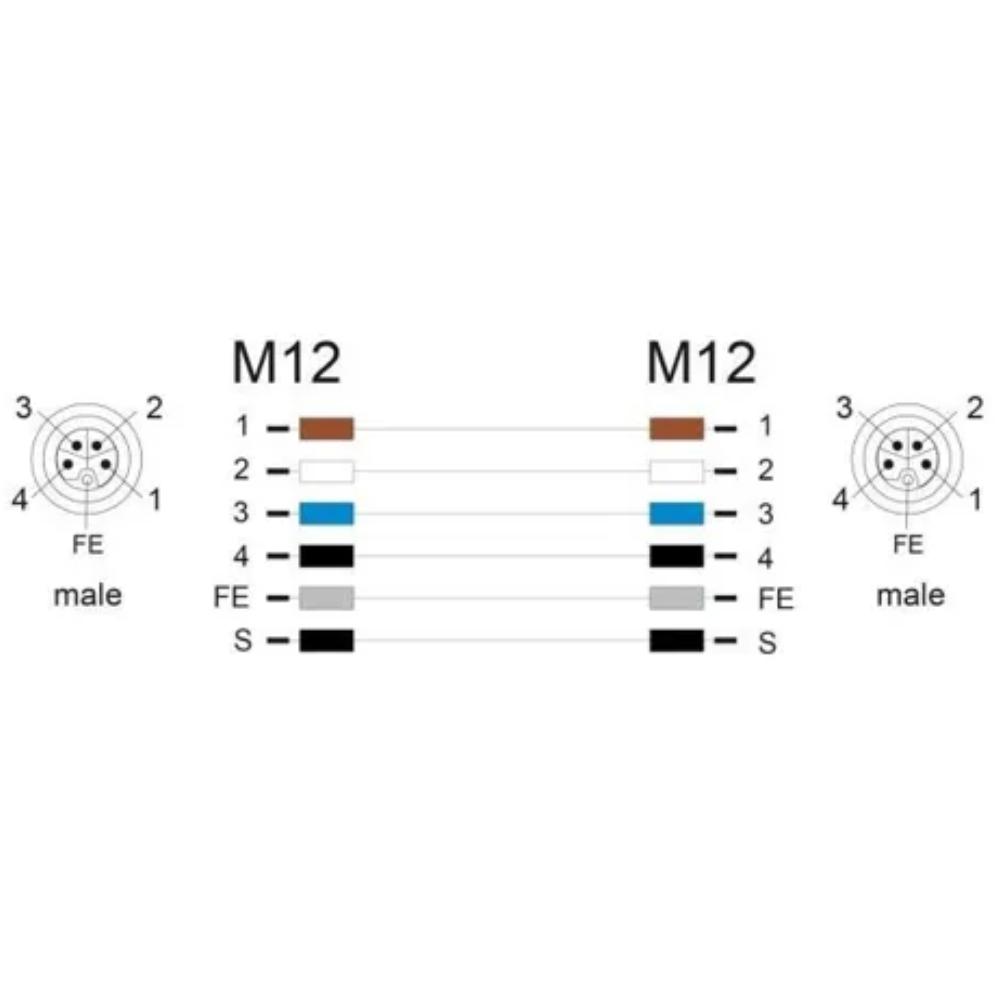

Aansluiting 1: M12 male 5-pin L-gecodeerd
Aansluiting 2: M12 male 5-pin L-gecodeerd
Codering: L-coded
Aantal pinnen: 5
Geleider materiaal: koper
Draaddoorsnede: 14 AWG (2,5 mm²)
Afscherming: afgeschermd
Nominale stroom: 16 ampère
Nominale spanning: 63 volt
Kabeldiameter: 10.4 millimeter
Kabelmantel: PUR
Buigcycli: 5.000.000
Torsiecycli: 500.000
Torsiebelasting: ± 180 °/meter
Buigradius (vast): 5x kabeldiameter
Buigradius (flexibel): 10x kabeldiameter
Sleepketting snelheid: tot 5 meter per seconde
Aandraaimoment: 0.6 Nm
Beschermingsklasse: IP66 / IP67
Bedrijfstemperatuur (vast): -40 °C tot 80 °C
Bedrijfstemperatuur (flexibel): -25 °C tot 75 °C
Brandklasse: UL94HB
Eigenschappen: halogeenvrij, siliconenvrij, olie-bestendig
Materiaal schroefdraad: zink gegoten
Kleur: grijs
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Voedingskabel voor industriële automatisering, fieldbus-systemen, motoren, voedingen en machines waar hogere stroomoverdracht en robuuste verbindingen vereist zijn.

Toelichting op technische termen
M12 L-codering: industriële connectorvariant ontworpen voor vermogensoverdracht met hogere stroomcapaciteit dan dataconnectoren.
5-pins uitvoering: extra contact ten opzichte van 4-pins varianten voor uitgebreidere vermogens- of signaaltoepassingen.
14 AWG: dikke geleider geschikt voor hogere stroomsterktes met minimale spanningsval.
Afscherming: beschermlaag die elektromagnetische interferentie vermindert en stabiele elektrische prestaties garandeert.
PUR: slijtvast en flexibel materiaal dat bestand is tegen olie, chemicaliën en mechanische belasting.
Sleepketting geschikt: ontworpen voor toepassingen waarbij de kabel continu beweegt en buigt.
Torsiebelasting: mogelijkheid om de kabel te draaien zonder interne beschadiging van de geleiders.
IP66/IP67: bescherming tegen stof, krachtige waterstralen en tijdelijke onderdompeling in water.
Halogeenvrij: bevat geen halogenen zoals chloor of fluor, waardoor bij brand geen corrosieve of giftige gassen vrijkomen.
Siliconenvrij: bevat geen siliconen, waardoor vervuiling van gevoelige oppervlakken wordt voorkomen.
Oliebestendig: kabelmantel is bestand tegen industriële oliën en smeermiddelen zonder degradatie.

Toelichting op keurmerken en normen
UL94HB: brandveiligheidsnorm die aangeeft hoe kunststof zich gedraagt bij blootstelling aan vuur.
IP66/IP67: beschermingsklasse die aangeeft dat de kabel bestand is tegen stof, waterstralen en tijdelijke onderdompeling.
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid en compatibiliteit.
RoHS: beperkt het gebruik van schadelijke stoffen in elektrische producten.
REACH: Europese regelgeving voor controle op chemische stoffen.
