M12 kabel

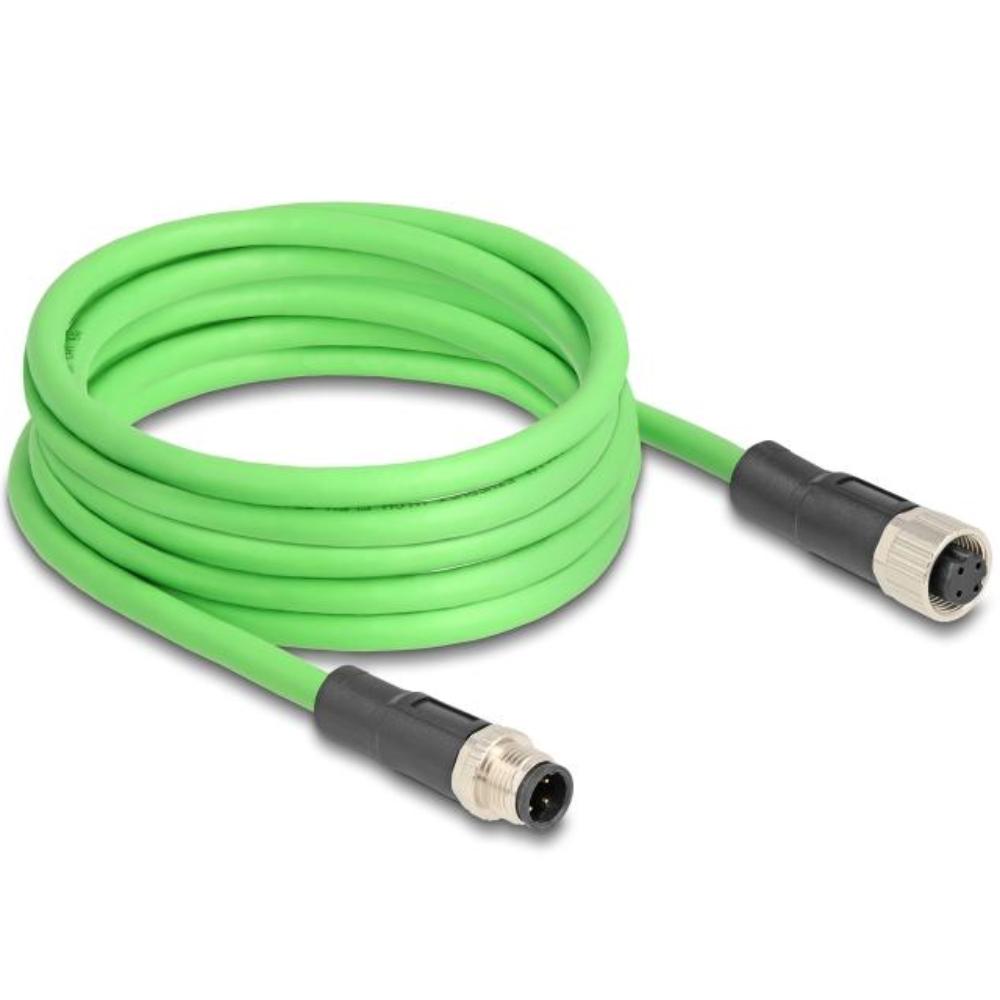

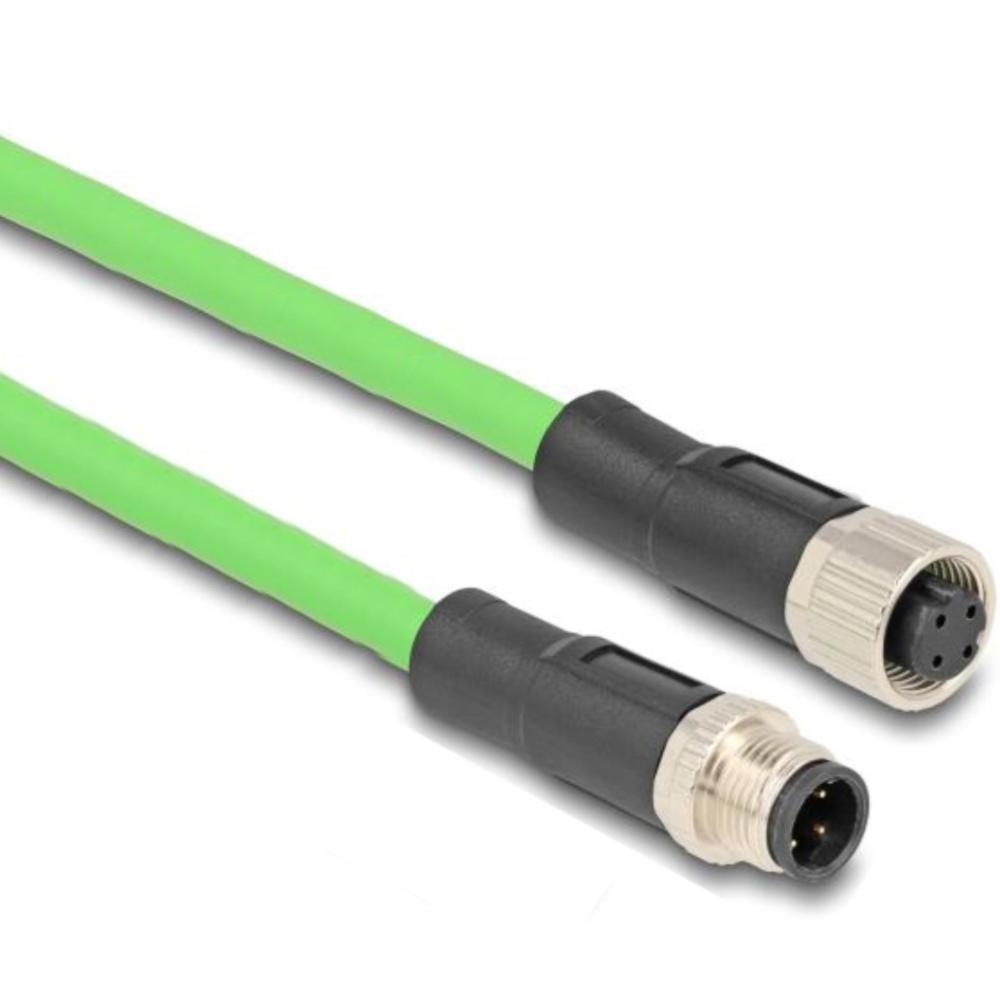

Deze M12 D-gecodeerde Ethernetkabel van DELOCK is bedoeld voor het verbinden van industriële netwerkcomponenten zoals PLC-systemen, sensoren, actuatoren en machinebesturingen binnen Ethernet-gebaseerde automatiseringsnetwerken.

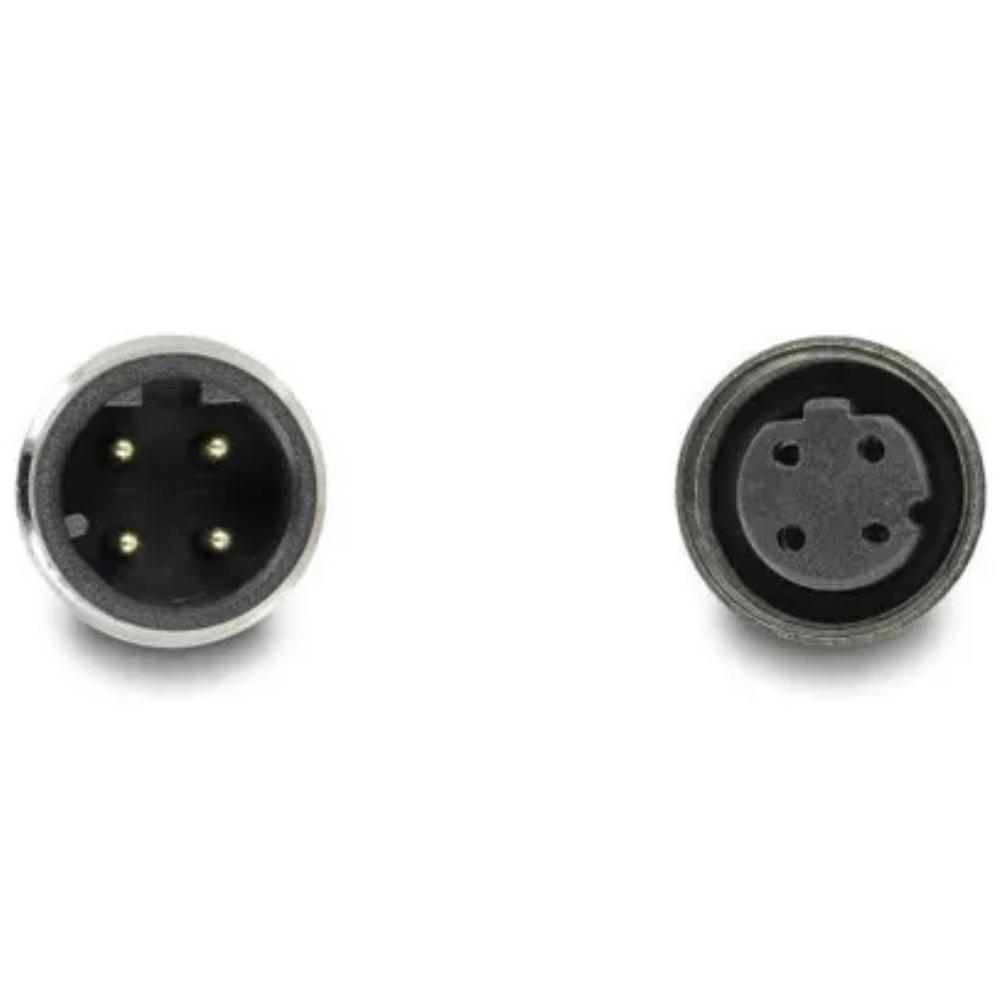

De kabel beschikt over een M12 male 4-pins D-gecodeerde connector en een M12 female 4-pins D-gecodeerde connector, waardoor deze geschikt is voor het verlengen of koppelen van industriële Ethernetverbindingen.
De kabel is ontworpen voor gebruik in sleepkettingen (drag chains) en ondersteunt tot 5.000.000 buigcycli, waardoor deze geschikt is voor dynamische toepassingen met continue beweging.
Dankzij de SF/UTP afscherming met aluminiumfolie en vertinde koperen vlecht wordt elektromagnetische interferentie effectief beperkt en blijft de signaaloverdracht stabiel.
De geleiders zijn uitgevoerd in koperen aders met een draaddikte van 22 AWG (0,326 mm²), wat zorgt voor lage weerstand en betrouwbare elektrische prestaties.
De PUR (TPU) kabelmantel is slijtvast, flexibel en bestand tegen olie en UV-straling, waardoor de kabel geschikt is voor zware industriële toepassingen.
De IP67 beschermingsklasse maakt de kabel bestand tegen stof en water bij correcte montage van de connectoren.

Specificaties
Type: M12 Ethernetkabel
Merk: DELOCK

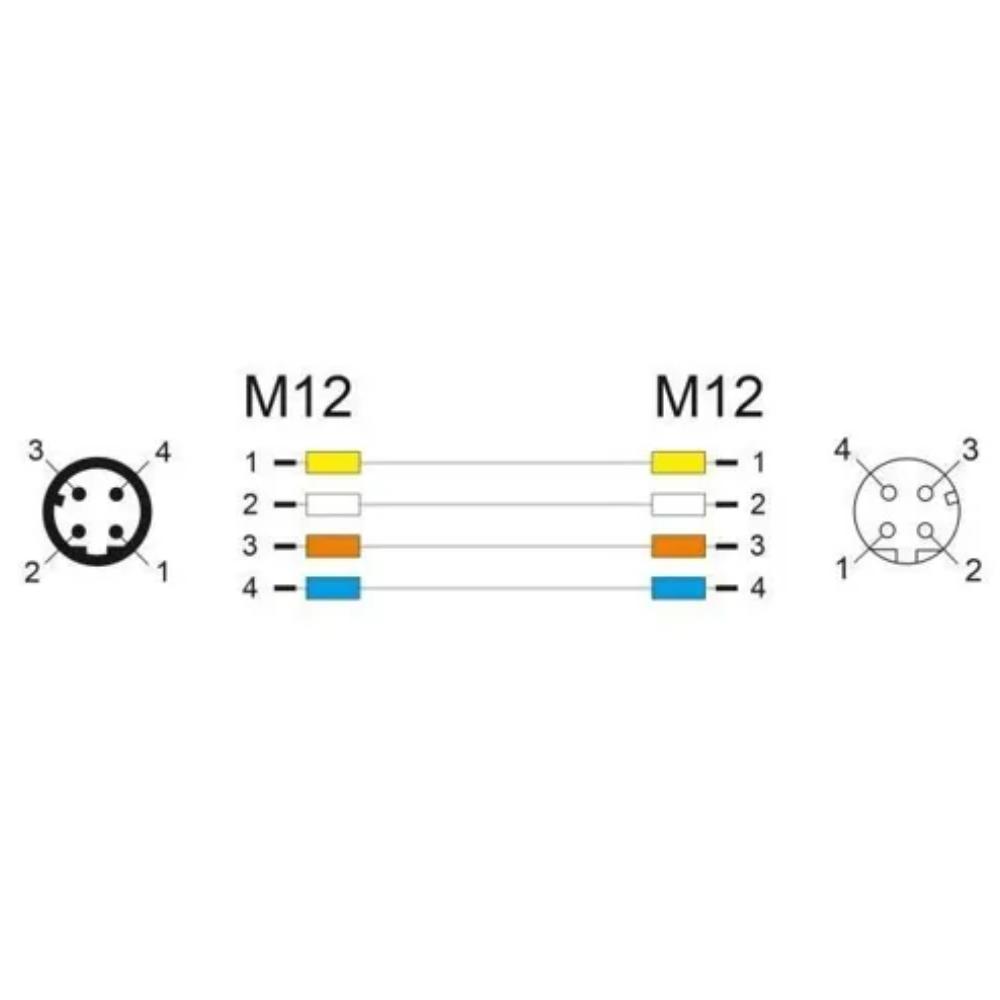

Aansluiting 1: M12 male 4-pin D-gecodeerd
Aansluiting 2: M12 female 4-pin D-gecodeerd
Afscherming: SF/UTP
Shielding: aluminiumfolie en vertinde koperen vlecht
Geleider materiaal: koper
Draaddoorsnede: 22 AWG (0,326 mm²)
Kabeldiameter: 6.5 millimeter
Kabelmantel: PUR (TPU)
Buigcycli: 5.000.000
Minimale buigradius (vast): 52.0 millimeter
Minimale buigradius (flexibel): 97.5 millimeter
Bestendigheid: olie- en UV-bestendig
Brandklasse: UL 94
Bedrijfstemperatuur (vast): -25 °C tot 80 °C
Bedrijfstemperatuur (flexibel): -25 °C tot 70 °C
Beschermingsklasse: IP67
Kleur: groen
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, machinebouw, robotica, transportbanden, productielijnen en toepassingen met bewegende kabelgeleiding zoals sleepkettingen.

Toelichting op technische termen
M12 D-codering: industriële connector met 4 pinnen en schroefvergrendeling, ontworpen voor Ethernettoepassingen en bestand tegen trillingen en vocht.
Male naar female: combinatie van stekker en contrastekker voor het verlengen of koppelen van bestaande kabelverbindingen.
SF/UTP: afschermingsopbouw met folie en gevlochten afscherming die elektromagnetische interferentie en signaalverlies beperkt.
PUR (TPU): flexibel en slijtvast materiaal dat bestand is tegen olie, chemicaliën en mechanische belasting.
Sleepketting geschikt: ontworpen voor continu bewegende toepassingen waarbij de kabel herhaaldelijk buigt zonder beschadiging.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling in water bij correcte montage.
AWG: maat voor draaddikte; 22 AWG biedt lage weerstand en stabiele prestaties bij industriële toepassingen.
UV-bestendigheid: bestand tegen langdurige blootstelling aan zonlicht zonder veroudering van de kabelmantel.

Toelichting op keurmerken en normen
UL 94: brandveiligheidsnorm voor kunststoffen die aangeeft hoe materiaal reageert op vlammen en of het zelfdovend is.
IP67: beschermingsklasse volgens IEC-norm, volledig stofdicht en beschermd tegen tijdelijke onderdompeling in water.
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en elektromagnetische compatibiliteit.
RoHS: beperkt het gebruik van schadelijke stoffen zoals lood, kwik en cadmium in elektrische en elektronische producten.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen om risico’s voor mens en milieu te beperken.
