M12 kabel

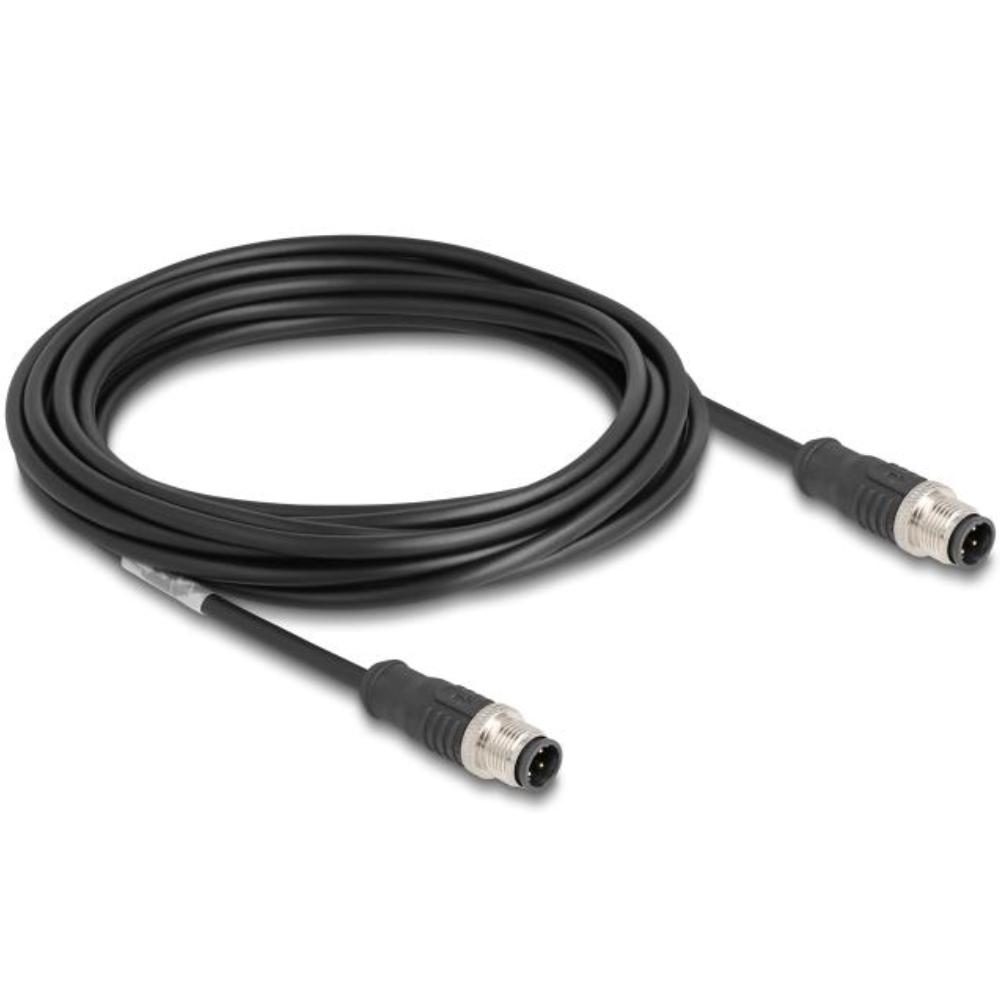

Deze M12 D-gecodeerde Ethernetkabel van DELOCK is bedoeld voor het verbinden van industriële netwerkcomponenten zoals PLC-systemen, sensoren, actuatoren en machinebesturingen binnen Ethernet-gebaseerde automatiseringsnetwerken.
De kabel beschikt over 2x M12 male 4-pins D-gecodeerde connectoren en ondersteunt betrouwbare datacommunicatie in omgevingen met mechanische belasting, trillingen en elektromagnetische verstoring.
De kabel voldoet aan de Cat.5e norm en is geschikt voor 1000 Mbit/s (1 Gbit Ethernet) verbindingen. Dankzij de S/FTP afscherming wordt externe interferentie sterk gereduceerd en signaalintegriteit gewaarborgd.
De geleiders zijn uitgevoerd in vertind koper met een doorsnede van 26 AWG (0,129 mm²), wat zorgt voor een stabiele stroom- en signaaloverdracht en verhoogde weerstand tegen corrosie.
De combinatie van een robuuste PVC kabelmantel en IP67 beschermingsklasse maakt de kabel geschikt voor toepassingen in vochtige, stoffige en industriële omgevingen, inclusief buiteninstallaties en productielijnen.

Specificaties
Type: M12 Ethernetkabel
Merk: DELOCK
Aansluiting 1: M12 male 4-pin D-gecodeerd
Aansluiting 2: M12 male 4-pin D-gecodeerd
Netwerkcategorie: Cat.5e
Maximale datasnelheid: 1 Gbit/s
Afscherming: S/FTP (folie per paar + gevlochten afscherming)
Geleider materiaal: vertind koper
Draaddoorsnede: 26 AWG (0,129 mm²)
Kabeldiameter: 5 millimeter
Kabelmantel: PVC
Nominale stroom: 4 ampère
Nominale spanning: 60 volt
Bedrijfstemperatuur: -25 °C tot 60 °C
Beschermingsklasse: IP67
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële Ethernetnetwerken, machinebouw, automatiseringssystemen, sensornetwerken, robotica en installaties waar trillingsbestendigheid, afscherming en IP-bescherming vereist zijn.

Toelichting op technische termen
M12 D-codering: industriële schroefconnector met 4 pinnen en specifieke pinlayout voor Ethernet, voorkomt foutieve aansluiting met andere coderingen.
Cat.5e: twisted pair netwerkkabelstandaard met ondersteuning tot 100 MHz bandbreedte en Gigabit Ethernet met lage signaalvervorming.
S/FTP: afschermingsconfiguratie waarbij elk aderpaar afzonderlijk met folie is afgeschermd en de volledige kabel voorzien is van een gevlochten afscherming tegen EMI en overspraak.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling in water, geschikt voor industriële en buitenomgevingen.
AWG: Amerikaanse maatvoering voor draaddikte; 26 AWG biedt een balans tussen flexibiliteit en elektrische prestaties.
Vertind koper: koper met een tincoating die oxidatie beperkt en de levensduur en betrouwbaarheid van elektrische verbindingen verhoogt.

Toelichting op keurmerken en normen
CE: conform Europese richtlijnen voor veiligheid, EMC en elektrische compatibiliteit binnen de EU-markt.
RoHS: beperking van schadelijke stoffen zoals lood, cadmium en kwik in elektronische componenten.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen om gezondheids- en milieurisico’s te beperken.
