M12 kabel

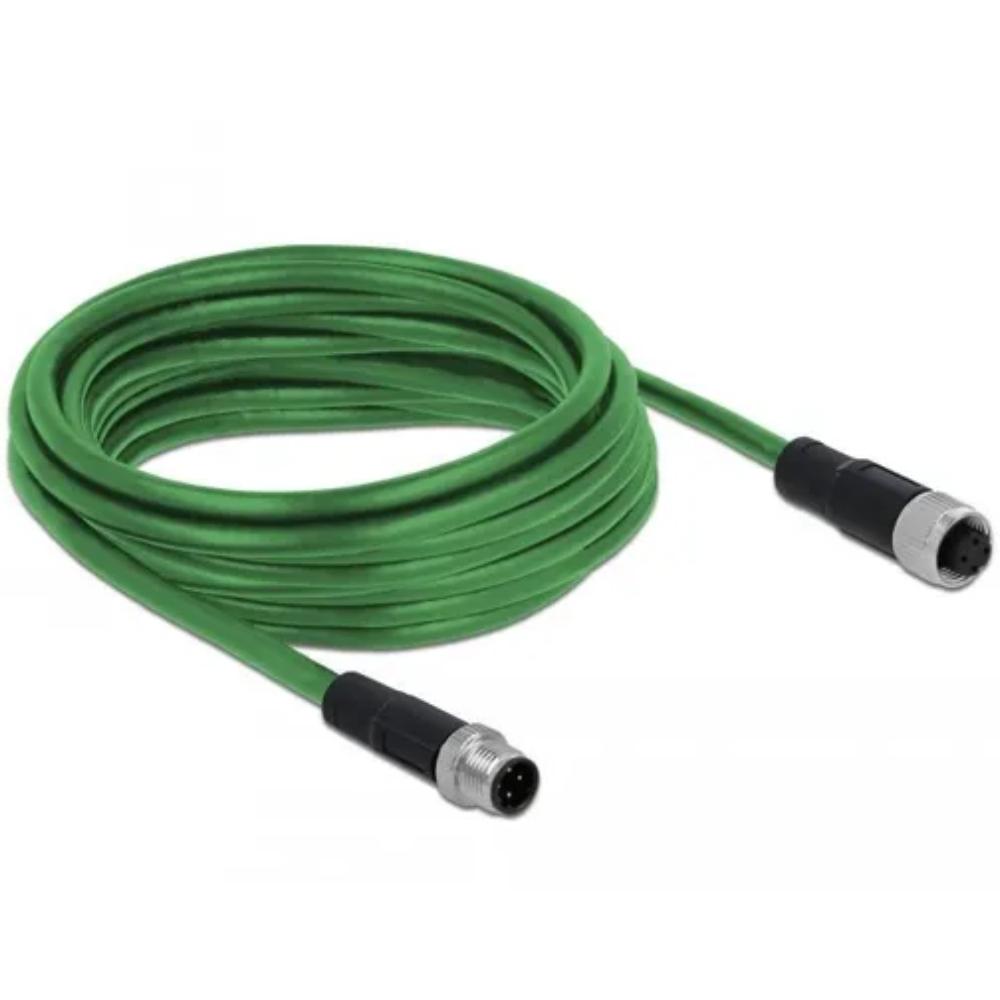

Deze M12 D-gecodeerde Ethernetkabel van DELOCK is bedoeld voor het verbinden van industriële netwerkcomponenten zoals PLC-systemen, sensoren, actuatoren en machinebesturingen binnen PROFINET- en Ethernet-gebaseerde automatiseringsnetwerken.

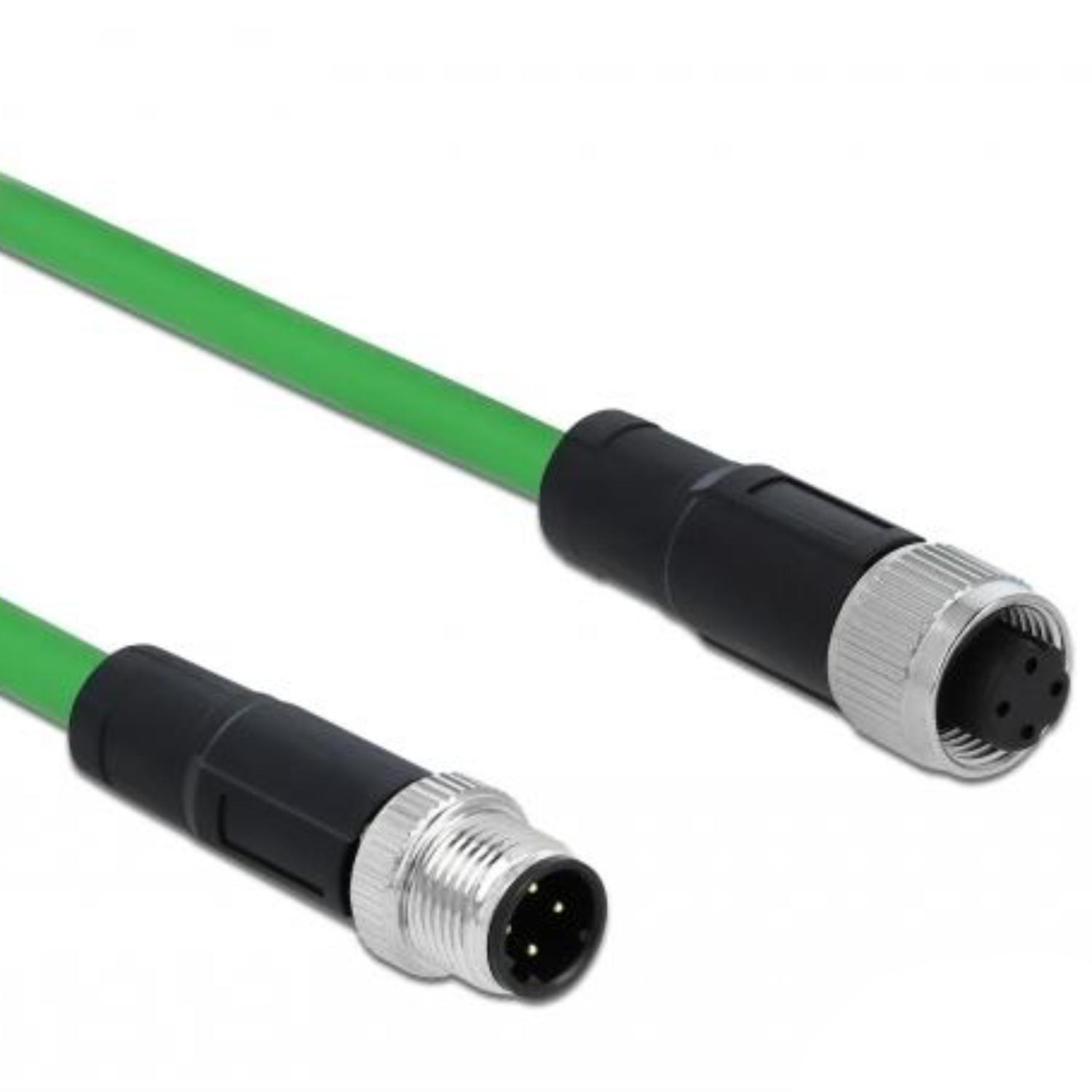

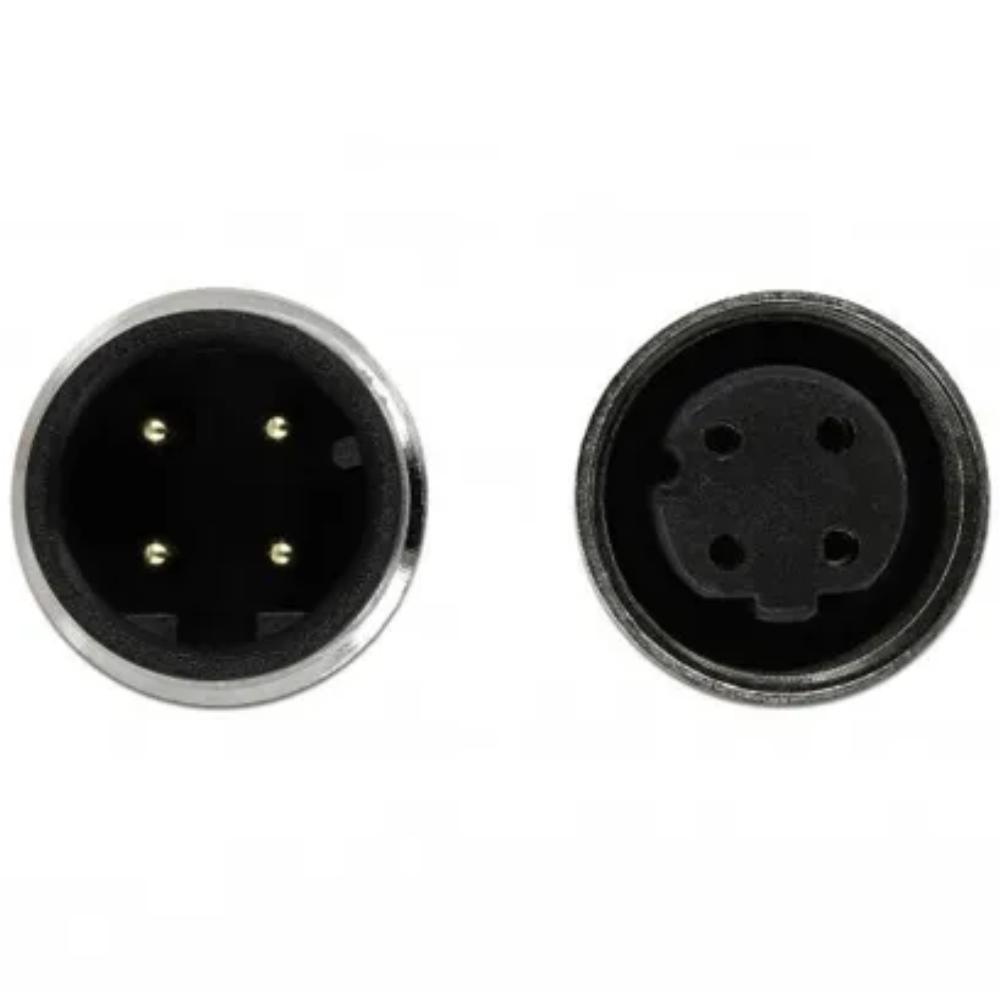

De kabel beschikt over een M12 male 4-pins D-gecodeerde connector en een M12 female 4-pins D-gecodeerde connector, waardoor deze geschikt is voor het verlengen of koppelen van industriële Ethernetverbindingen.

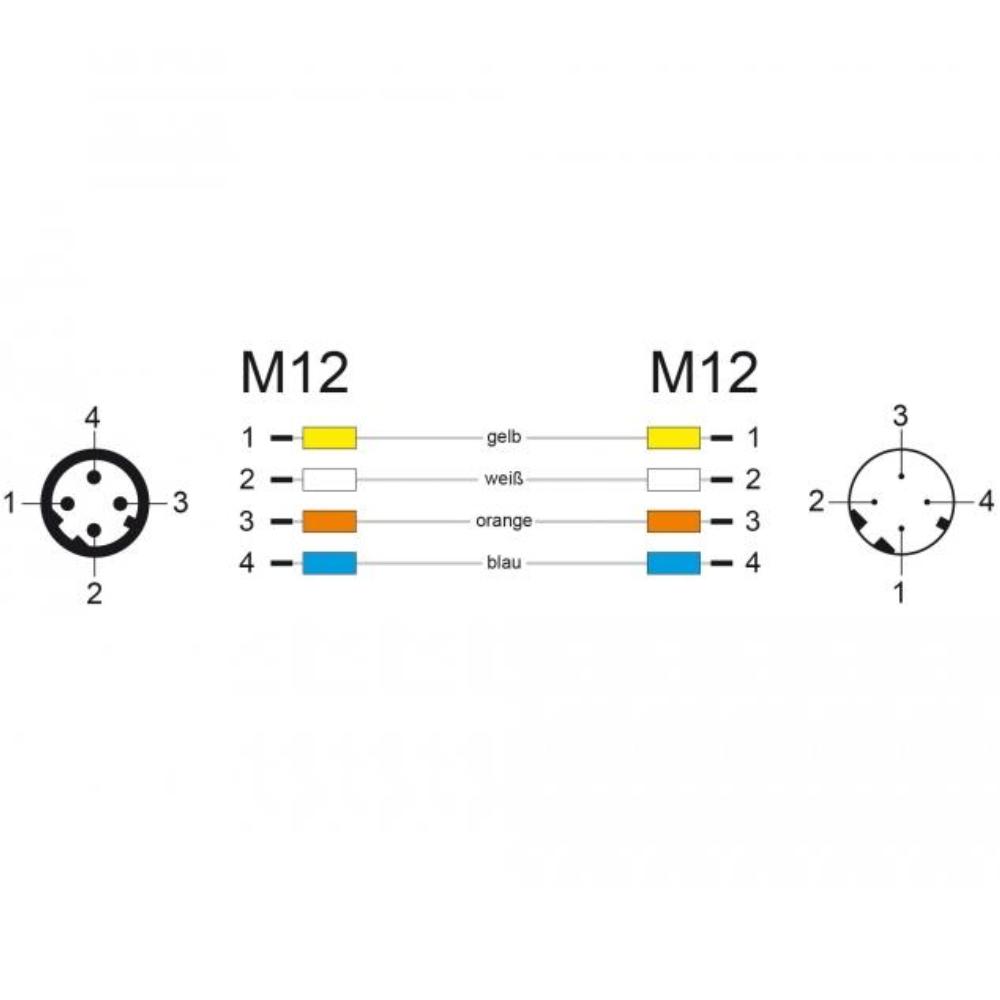

De kabel heeft een pinconfiguratie volgens de PROFINET standaard, wat zorgt voor compatibiliteit en stabiele datacommunicatie binnen industriële netwerken.
De kabel is ontworpen voor gebruik in sleepkettingen (drag chains) en ondersteunt tot 3.000.000 buigcycli, waardoor deze geschikt is voor dynamische toepassingen.
Dankzij de SF/UTP afscherming met aluminiumfolie, extra folielaag en vertinde koperen vlecht wordt elektromagnetische interferentie effectief onderdrukt en blijft de signaalkwaliteit behouden.
De geleiders zijn uitgevoerd in vertind koper met een draaddikte van 22 AWG, wat zorgt voor betrouwbare elektrische en signaalprestaties.
De PUR (TPU) kabelmantel is flexibel, slijtvast en bestand tegen olie en UV-straling, waardoor de kabel geschikt is voor zware industriële omgevingen.
De IP67 beschermingsklasse maakt de kabel bestand tegen stof en water bij gebruik in industriële installaties.

Specificaties
Type: M12 Ethernetkabel
Merk: DELOCK
Aansluiting 1: M12 male 4-pin D-gecodeerd
Aansluiting 2: M12 female 4-pin D-gecodeerd
Codering: D-coded
Aantal pinnen: 4
Netwerkstandaard: PROFINET
Afscherming: SF/UTP
Shielding: aluminiumfolie, extra folielaag en vertinde koperen vlecht
Geleider materiaal: vertind koper
Draaddoorsnede: 22 AWG
Kabeldiameter: 6.5 millimeter
Kabelmantel: PUR (TPU)
Buigcycli: 3.000.000
Minimale buigradius (vast): 32.50 millimeter
Minimale buigradius (flexibel): 48.75 millimeter
Bestendigheid: olie- en UV-bestendig
Norm olie: DIN EN 60811-2-1
Halogeenvrij: LS0H
Brandklasse: FT2
Bedrijfstemperatuur: -40 °C tot 70 °C
Beschermingsklasse: IP67
Kleur: groen
Lengte: 5 meter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, PROFINET netwerken, machinebouw, robotica, sensortechniek en toepassingen met bewegende kabelgeleiding zoals sleepkettingen.

Toelichting op technische termen
M12 D-codering: industriële connectorvariant met 4 pinnen, ontworpen voor Ethernettoepassingen binnen automatiseringssystemen.
Male naar female: combinatie van stekker en contrastekker voor het verlengen of koppelen van bestaande verbindingen.
PROFINET: industriële Ethernetstandaard voor real-time communicatie met vaste pinconfiguraties.
SF/UTP: afschermingsopbouw met folie en gevlochten afscherming die elektromagnetische interferentie en signaalverlies beperkt.
PUR (TPU): flexibel en slijtvast materiaal dat bestand is tegen olie, chemicaliën en mechanische belasting.
Sleepketting geschikt: ontworpen voor toepassingen waarbij de kabel continu beweegt en buigt.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling in water.
AWG: maat voor draaddikte; 22 AWG biedt een goede balans tussen flexibiliteit en prestaties.
Halogeenvrij: bevat geen halogenen waardoor bij brand geen corrosieve gassen vrijkomen.
Oliebestendig: kabelmantel is bestand tegen industriële oliën zonder degradatie.
UV-bestendigheid: bestand tegen langdurige blootstelling aan zonlicht zonder veroudering.

Toelichting op keurmerken en normen
PROFINET: industriële Ethernetstandaard voor betrouwbare communicatie binnen automatiseringssystemen.
DIN EN 60811-2-1: testnorm voor bestendigheid van kabelmantels tegen olie en industriële vloeistoffen.
FT2: vlamtestnorm die aangeeft dat de kabel beperkte vlamverspreiding heeft.
IP67: beschermingsklasse die aangeeft dat de kabel bestand is tegen stof en tijdelijke onderdompeling.
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid en compatibiliteit.
RoHS: beperkt het gebruik van schadelijke stoffen in elektrische producten.
REACH: Europese regelgeving voor controle op chemische stoffen.
