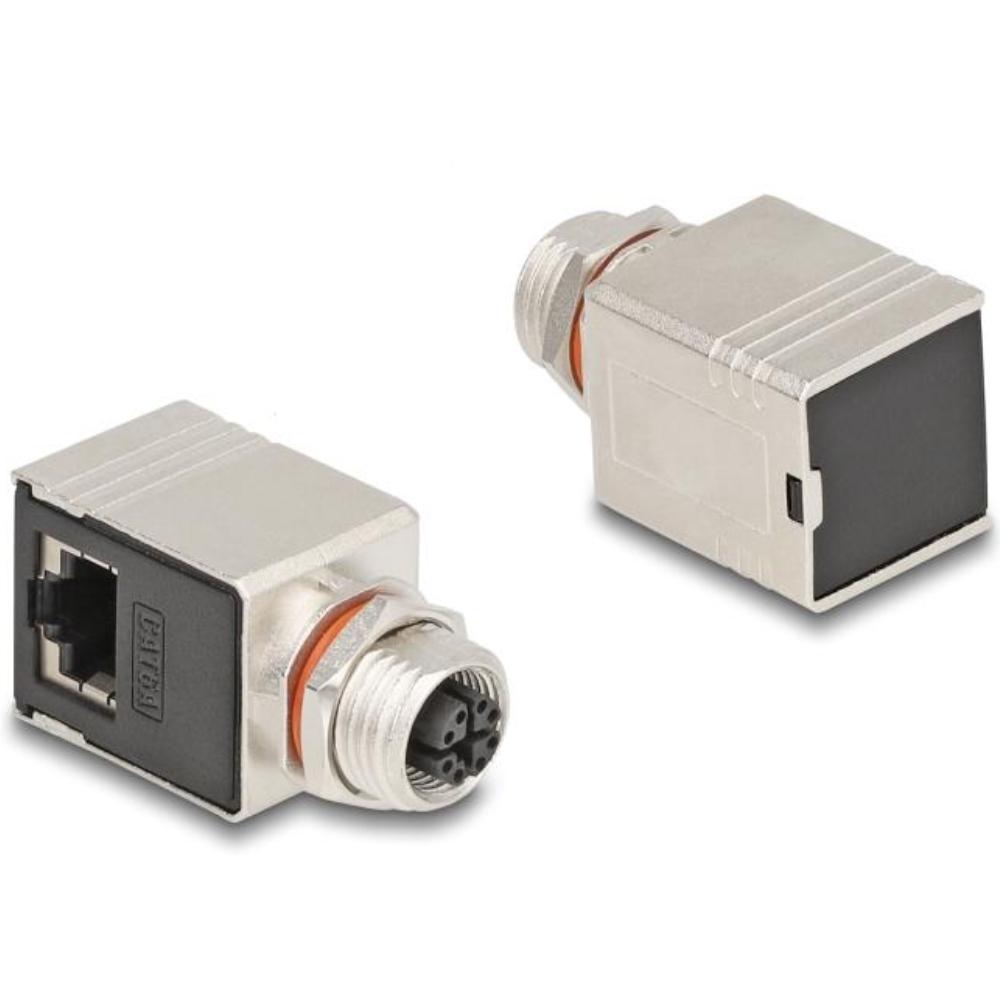

M12 naar RJ45 adapter

Deze M12 X-gecodeerde naar RJ45 paneeladapter van DELOCK is bedoeld voor het integreren van industriële Ethernetverbindingen in schakelkasten en behuizingen binnen automatiseringsomgevingen.
De adapter beschikt over een M12 female 8-pins X-gecodeerde aansluiting en een RJ45 female aansluiting in 90° hoek, waardoor bekabeling efficiënter kan worden geleid in compacte installaties.
Dankzij de paneel- en inbouwmontage kan een vaste netwerkaansluiting worden gerealiseerd, ideaal voor installatie in schakelkasten met beperkte ruimte.
De adapter voldoet aan de Cat.6A specificatie en ondersteunt datatransmissies tot 10 Gigabit per seconde.
De combinatie van PBT en metalen behuizing zorgt voor mechanische sterkte en effectieve afscherming tegen elektromagnetische interferentie.
De STP afscherming (Shielded Twisted Pair) minimaliseert storingen en garandeert een stabiele verbinding.
De vergulde contacten zorgen voor lage overgangsweerstand en langdurige betrouwbaarheid.
Met een IP67 beschermingsklasse aan de M12-zijde is de adapter geschikt voor industriële omgevingen met stof en vocht, terwijl de RJ45-aansluiting bedoeld is voor interne toepassingen.

Specificaties
Type: M12 naar RJ45 paneeladapter
Merk: DELOCK

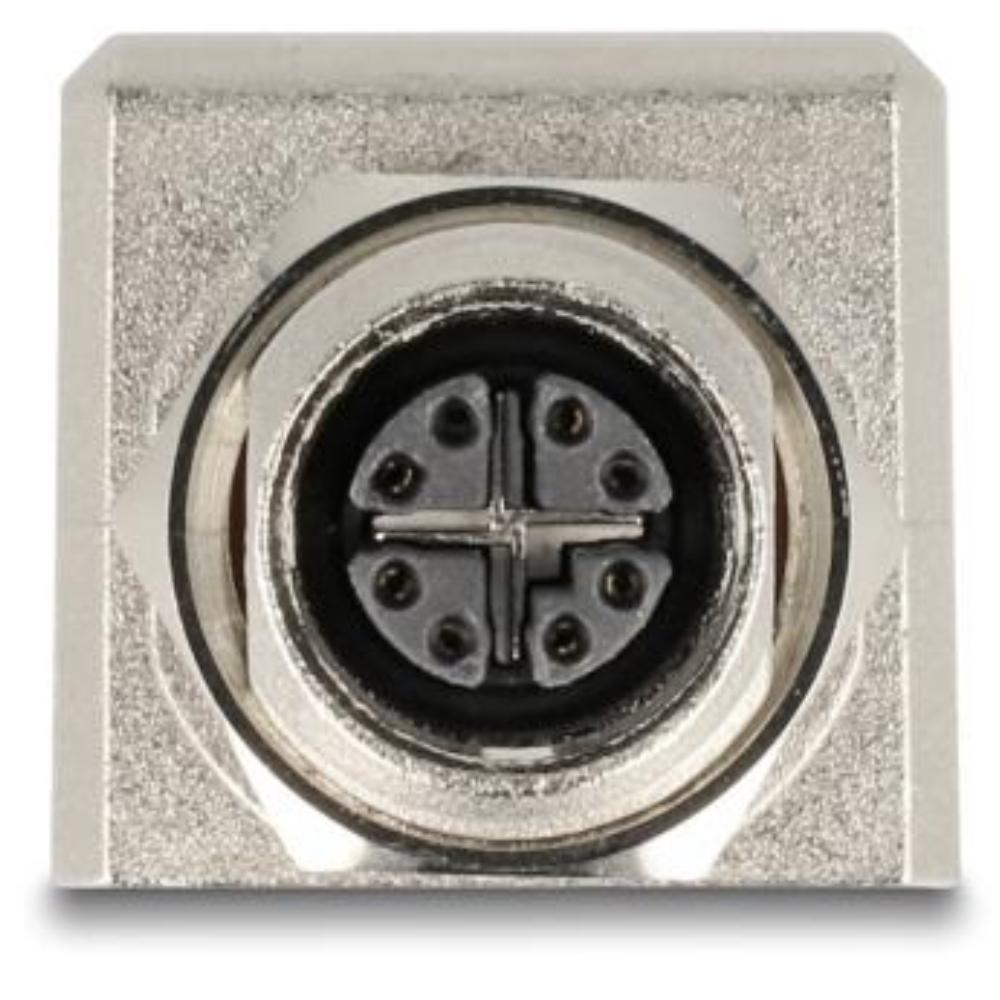

Aansluiting 1: M12 female 8-pin X-gecodeerd
Aansluiting 2: RJ45 female 90°
Codering: X-coded
Aantal pinnen: 8
Netwerkcategorie: Cat.6A
Ondersteunde datasnelheid: tot 10 Gigabit per seconde
Afscherming: STP (Shielded Twisted Pair)
Behuizing: PBT / metaal
Contactmateriaal: verguld
Montage: paneel-/inbouwmontage

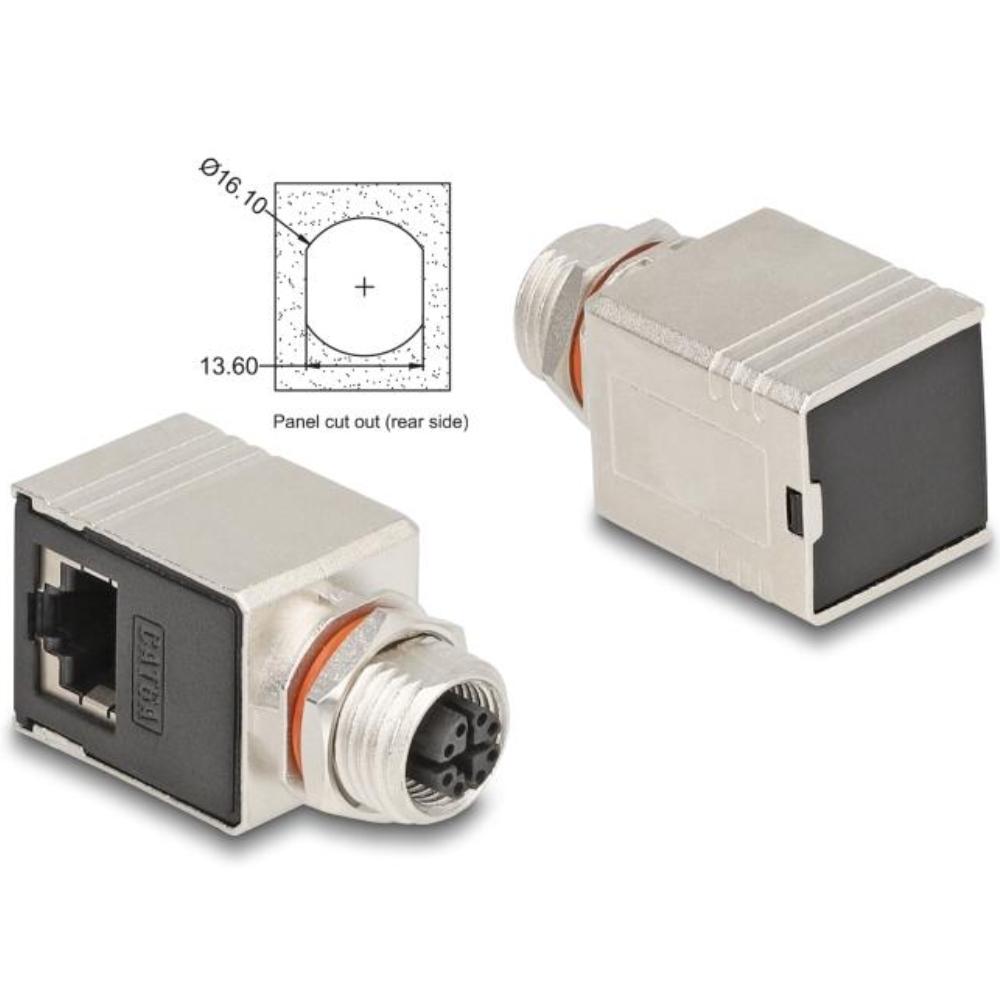

Installatie-afmetingen: 16.1 x 13.6 millimeter
Schroefdraad: M16 extern
Afdichting: siliconen afdichtring
Nominale spanning: maximaal 50 volt
Nominale stroom M12: maximaal 0.5 ampère
Nominale stroom RJ45: maximaal 1.5 ampère
Bedrijfstemperatuur: -10 °C tot 60 °C
Beschermingsklasse: IP67 (M12), IP20 (RJ45)
Kleur: zwart / zilver
Afmetingen: 46.3 x 23.9 x 22.4 millimeter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Compatibiliteit
M12 male aansluiting vereist
RJ45 netwerkkabel met male connector vereist

Toepassingen
Industriële automatisering, schakelkastbouw, paneelmontage, machinebesturingen en installaties waar ruimtebesparing en gerichte kabelgeleiding essentieel zijn.

Toelichting op technische termen
M12 X-codering: industriële Ethernetstandaard met gescheiden aderparen voor minimale overspraak en ondersteuning van 10 Gigabit dataverkeer.
RJ45 90°: haakse aansluiting waarmee kabels direct langs een paneel of behuizing geleid kunnen worden, ideaal bij beperkte installatieruimte.
Cat.6A: netwerknorm geschikt voor frequenties tot 500 MHz en datasnelheden tot 10 Gigabit per seconde.
STP afscherming: afscherming tegen elektromagnetische interferentie en storingen in industriële omgevingen.
PBT / metaal: robuuste materiaalcombinatie voor mechanische sterkte en extra afscherming.
Vergulde contacten: minimaliseren contactweerstand en beschermen tegen oxidatie.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling.
IP20: bescherming tegen aanraking, niet geschikt voor vochtige omgevingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilig gebruik van chemische stoffen binnen de Europese Unie.
