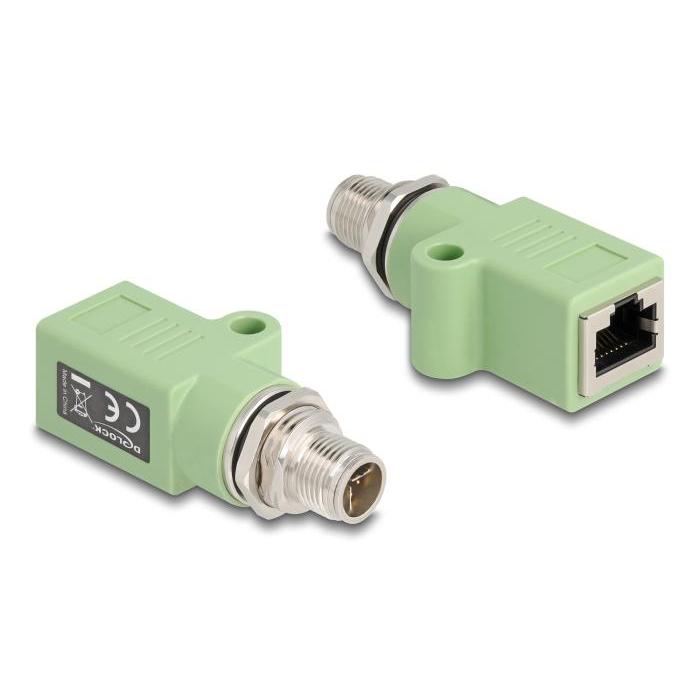

M12 naar RJ45 adapter

Deze M12 X-gecodeerde naar RJ45 paneeladapter van DELOCK is bedoeld voor het integreren van industriële Ethernetverbindingen in schakelkasten en behuizingen binnen automatiseringsomgevingen.
De adapter beschikt over een M12 male 8-pins X-gecodeerde aansluiting en een RJ45 female aansluiting, waardoor industriële apparatuur gekoppeld kan worden aan standaard Ethernetnetwerken.
Dankzij de paneel- en inbouwmontage met extra montagegat kan de adapter stevig worden bevestigd in een paneel of montageplaat.
De adapter voldoet aan de Cat.5e specificatie en ondersteunt datatransmissies tot 1 Gigabit per seconde.
De STP afscherming (Shielded Twisted Pair) minimaliseert elektromagnetische interferentie en zorgt voor een stabiele verbinding.
De combinatie van PVC en metalen behuizing biedt mechanische stevigheid en aanvullende afscherming.
De vergulde contacten zorgen voor lage overgangsweerstand en beschermen tegen corrosie.
Met een IP67 beschermingsklasse aan de M12-zijde is de adapter geschikt voor industriële omgevingen met stof en vocht.

Specificaties
Type: M12 naar RJ45 paneeladapter
Merk: DELOCK
Aansluiting 1: M12 male 8-pin X-gecodeerd
Aansluiting 2: RJ45 female
Codering: X-coded
Aantal pinnen: 8
Netwerkcategorie: Cat.5e
Ondersteunde datasnelheid: tot 1 Gigabit per seconde
Afscherming: STP (Shielded Twisted Pair)
Behuizing: PVC / metaal
Contactmateriaal: verguld
Montage: paneel-/inbouwmontage met montagegat
Installatie-afmetingen: 16.1 x 13.6 millimeter
Diameter montagegat: 2.7 millimeter
Schroefdraad: M16 extern
Nominale spanning: maximaal 50 volt
Nominale stroom M12: maximaal 0.5 ampère
Nominale stroom RJ45: maximaal 1.5 ampère
Bedrijfstemperatuur: -40 °C tot 85 °C
Beschermingsklasse: IP67 (M12), IP20 (RJ45)
Kleur: groen
Afmetingen: 59.6 x 20.0 x 19.0 millimeter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Compatibiliteit
M12 female aansluiting vereist
RJ45 netwerkkabel met male connector vereist

Toepassingen
Industriële automatisering, schakelkastbouw, paneelmontage, machinebesturingen en toepassingen waarbij extra mechanische bevestiging vereist is.

Toelichting op technische termen
M12 X-codering: industriële Ethernetstandaard met gescheiden aderparen, geschikt voor hoge datasnelheden en minimale interferentie.
RJ45 female: standaard Ethernetpoort voor aansluiting van netwerkkabels met RJ45 male connector.
Cat.5e: netwerknorm geschikt voor frequenties tot 100 MHz en datasnelheden tot 1 Gigabit per seconde.
STP afscherming: bescherming tegen elektromagnetische interferentie en overspraak.
PVC / metaal: combinatie van kunststof en metaal voor structurele stevigheid en extra afscherming.
Vergulde contacten: zorgen voor lage contactweerstand en beschermen tegen oxidatie.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling.
IP20: bescherming tegen aanraking, niet geschikt voor vochtige omgevingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilig gebruik van chemische stoffen binnen de Europese Unie.
