M12 connector

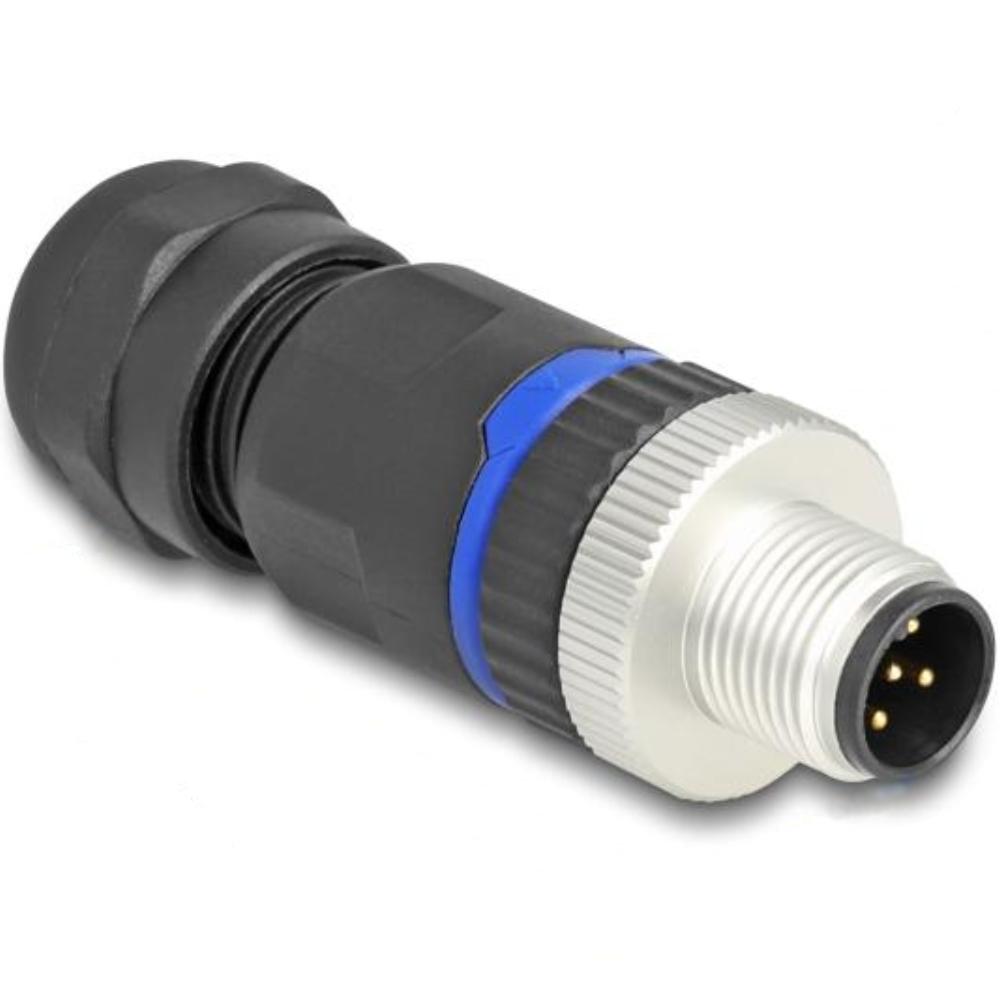

Deze M12 A-gecodeerde connector met schroefaansluiting van DELOCK is bedoeld voor het zelf aansluiten van kabels op een M12-interface binnen industriële automatiseringsomgevingen.

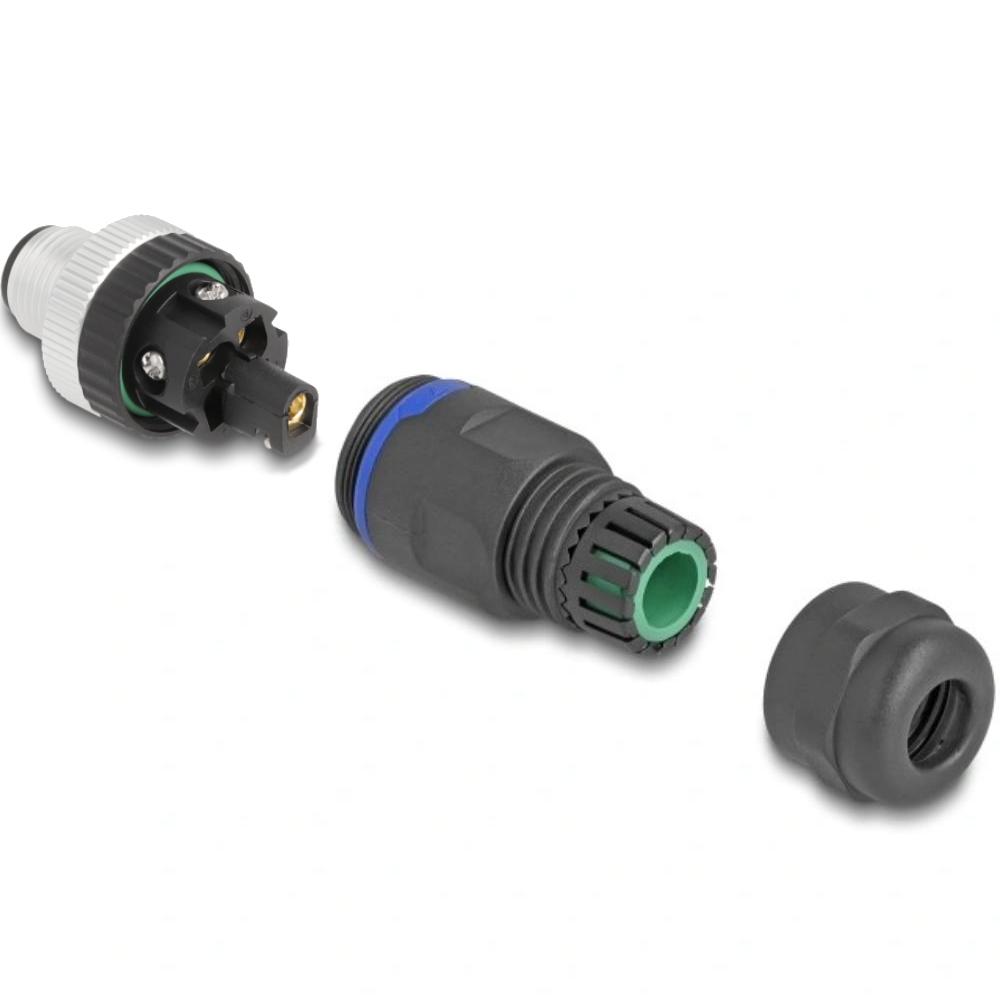

De connector beschikt over een M12 male 5-pins A-gecodeerde aansluiting en interne schroefklemmen, waardoor kabeladers eenvoudig en stevig kunnen worden bevestigd zonder solderen.
De connector is geschikt voor het realiseren van maatwerkverbindingen tussen veldapparatuur en bekabeling.
De robuuste behuizing van PA66 kunststof biedt goede mechanische sterkte en duurzaamheid in industriële toepassingen.
De connector ondersteunt een breed bereik aan draaddiktes en is geschikt voor diverse kabeltypes.
De IP67 beschermingsklasse maakt de connector geschikt voor gebruik in omgevingen met stof en vocht.

Specificaties
Type: M12 connector met schroefaansluiting
Merk: DELOCK
Aansluiting: M12 male 5-pin A-gecodeerd
Codering: A-coded
Aantal pinnen: 5

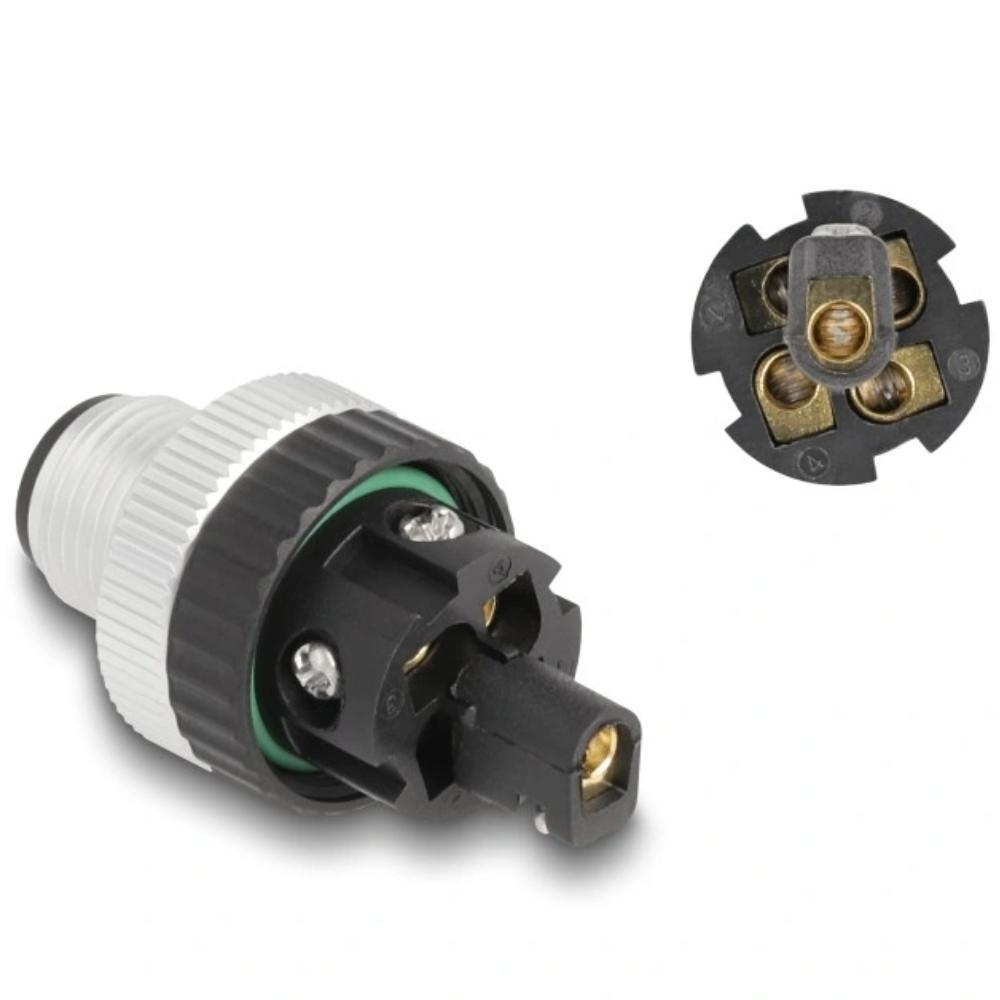

Aansluittechniek: schroefklemmen
Behuizing: PA66 kunststof
Draaddoorsnede: 26 AWG tot 20 AWG (0.13 tot 0.52 mm²)

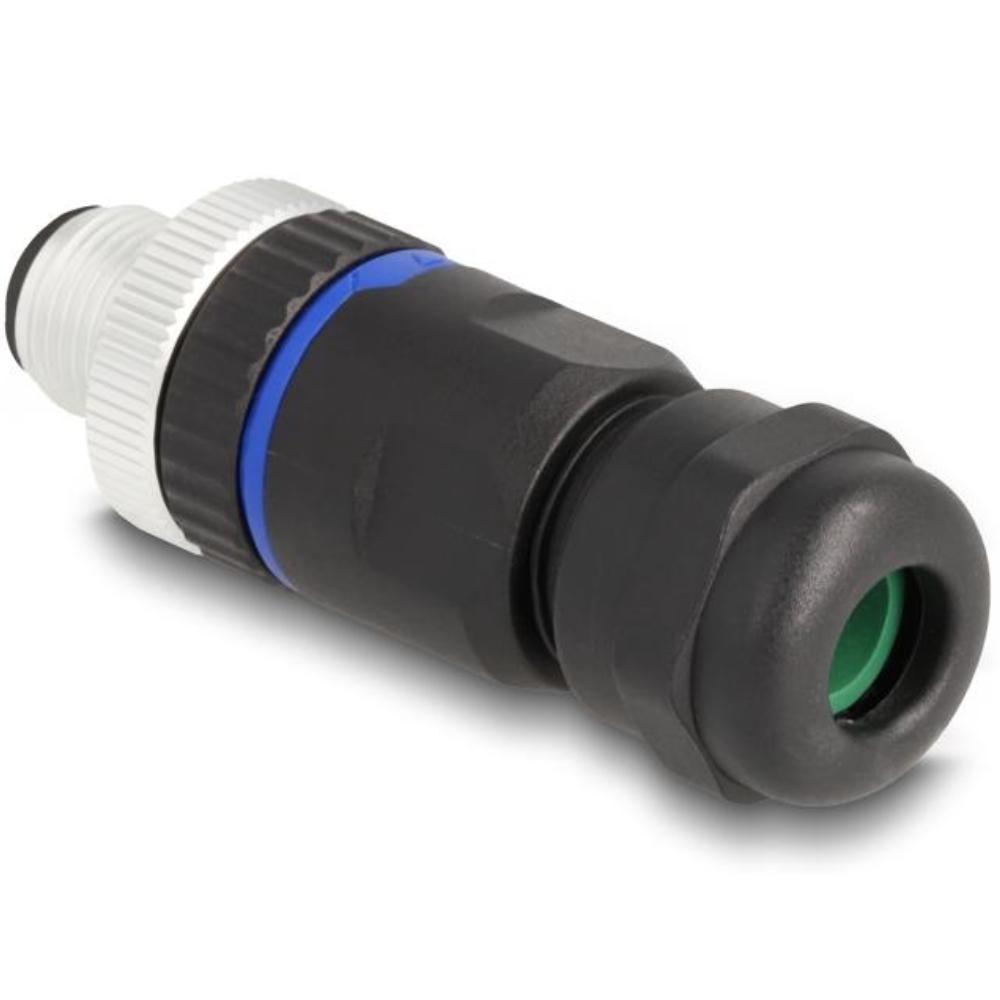

Kabelinvoer: 3.0 millimeter tot 8.0 millimeter
Nominale spanning: maximaal 60 volt
Nominale stroom: maximaal 4 ampère
Bedrijfstemperatuur: -25 °C tot 85 °C
Beschermingsklasse: IP67
Schroefdraad: M12 x 1.0 millimeter

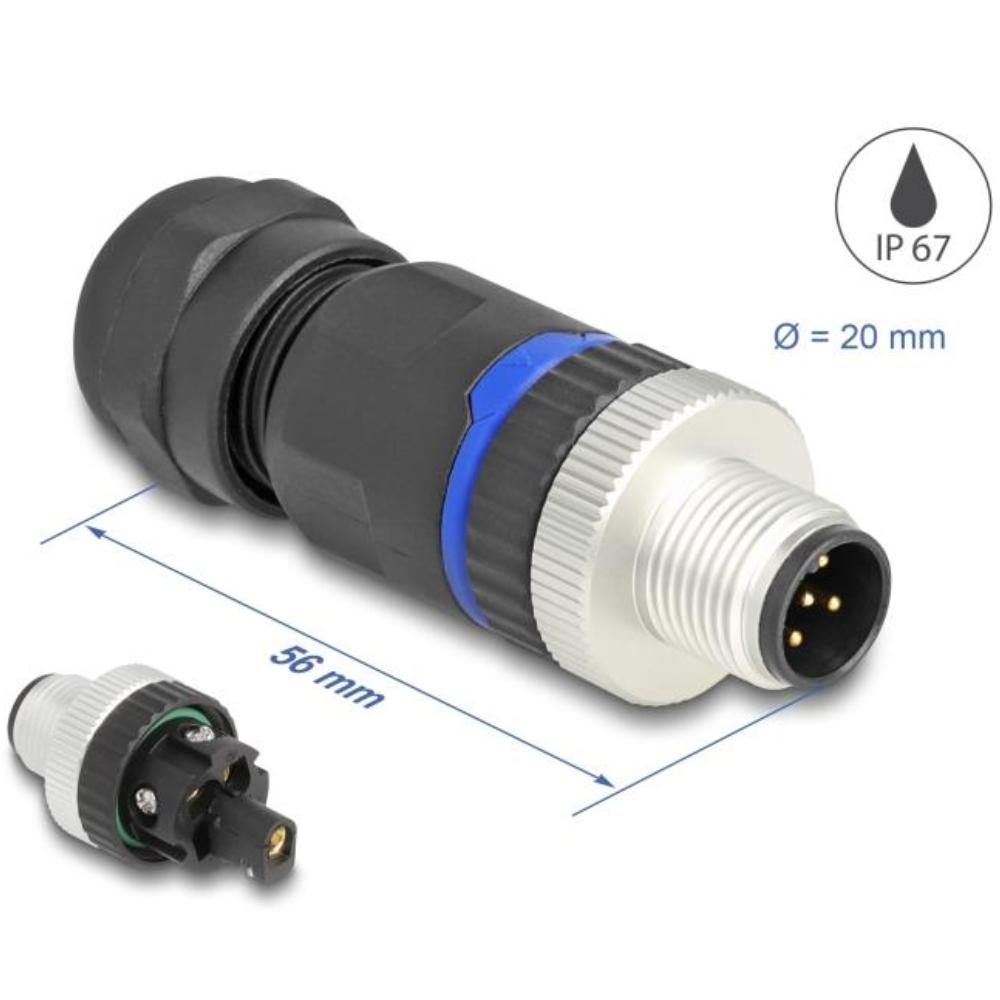

Afmetingen: 56 x 20 millimeter
Kleur: zwart
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, machinebesturingen, veldinstallaties en toepassingen waarbij M12-connectoren op maat moeten worden afgemonteerd op kabels.

Toelichting op technische termen
M12 A-codering: industriële connectorstandaard voor signaal- en dataverbindingen binnen automatiseringssystemen.
Schroefklem: aansluitmethode waarbij draden mechanisch worden vastgezet met schroeven voor een stevige elektrische verbinding.
PA66: sterk en slijtvast kunststofmateriaal met goede thermische en mechanische eigenschappen voor industriële toepassingen.
AWG: Amerikaanse standaard voor draaddikte; bereik van 26 tot 20 AWG biedt flexibiliteit voor verschillende kabeltypes.
IP67: volledig stofdicht en bestand tegen tijdelijke onderdompeling in water.
M12 schroefdraad: standaard industriële schroefverbinding voor een stevige en trillingsbestendige aansluiting.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilige omgang met chemische stoffen binnen de Europese Unie.
