24-poorts patchpaneel

Dit is een keystone patchpaneel voor het centraal plaatsen en doorverbinden van 24 keystone-modules binnen een professionele netwerkopstelling met een hoogtemaat van 1U. Het patchpaneel is ontworpen voor montage in een 19-inch serverkast en maakt gebruik van een snap-in constructie voor het eenvoudig plaatsen van keystone-modules.

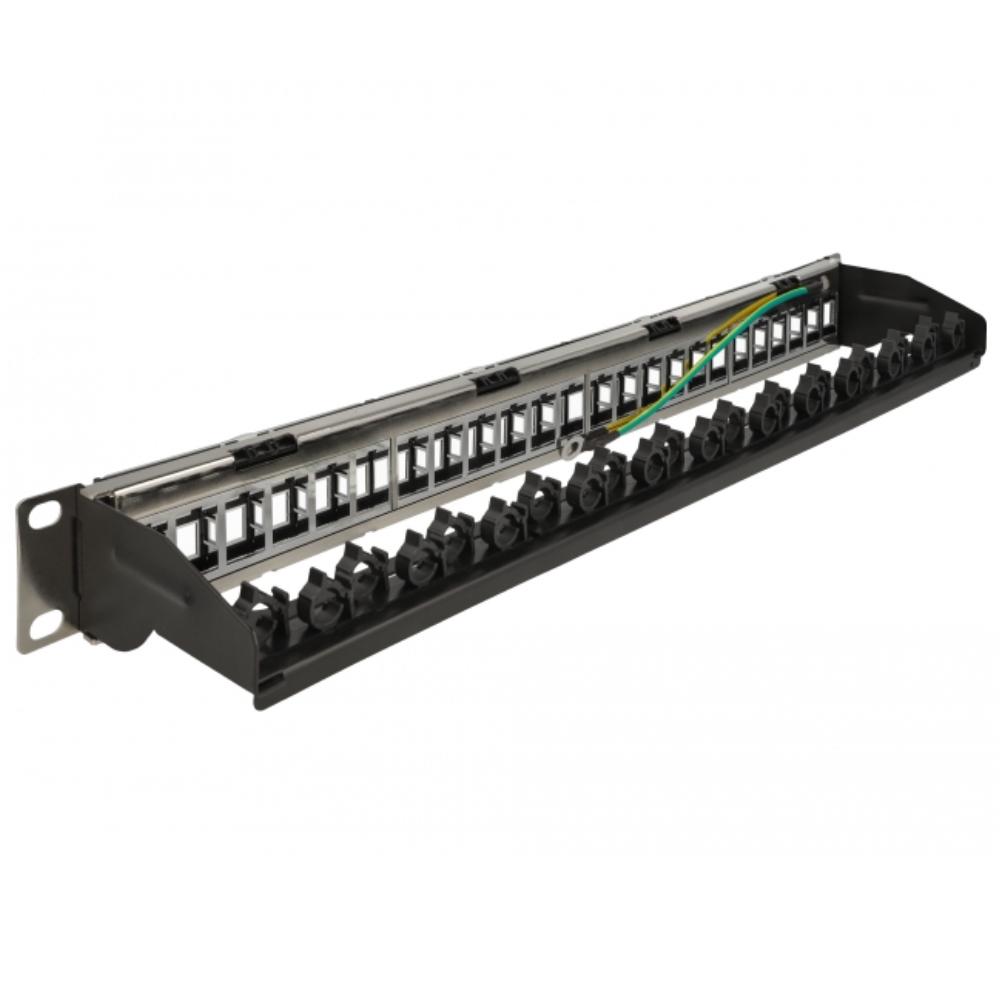

Dit keystone patchpaneel wordt toegepast om netwerkaansluitingen overzichtelijk te organiseren in server- en netwerkracks. Aan de achterzijde is een kabelbevestigingsrail aanwezig, waarmee kabels kunnen worden gefixeerd voor een nette en ordelijke kabelgeleiding. Dit helpt om mechanische belasting op de keystone-modules te beperken.

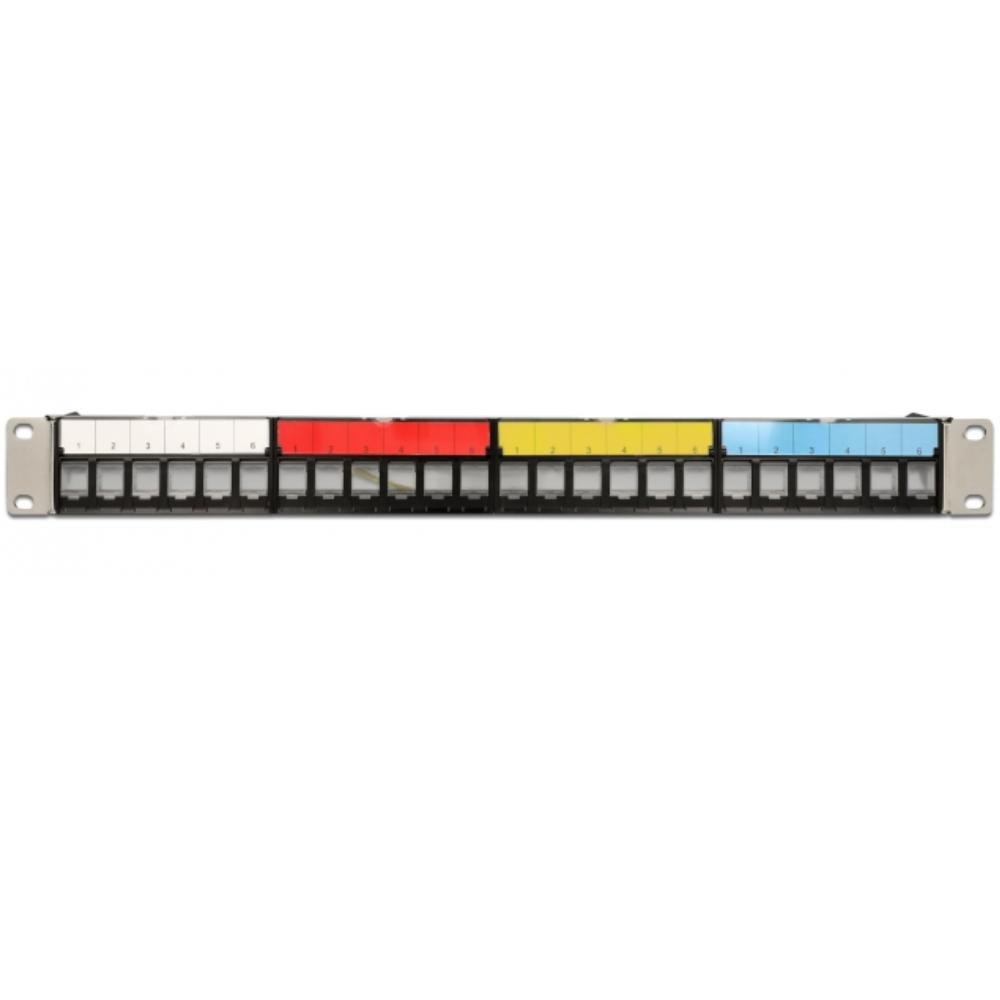

Aan de voorzijde is het paneel uitgevoerd met een modulehouder met stofbescherming. Niet-gebruikte poorten zijn voorzien van een stofkap ter bescherming tegen vuil. Daarnaast beschikt iedere poort over een labelveld, waarmee aansluitingen individueel kunnen worden gemarkeerd of voorzien van symbolen. De modulehouder is uitneembaar, wat installatie en onderhoud vereenvoudigt.

Het patchpaneel is bedoeld voor gebruik met keystone-modules met RJ-connectoren. Door de gestandaardiseerde opening is het paneel geschikt voor gangbare RJ45 kewhile modules. Het paneel bevat geen actieve componenten en fungeert uitsluitend als passieve houder voor keystone-modules.

Specificaties
• Type: keystone patchpaneel
• Rackformaat: 19 inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Keystone opening: 19,6 x 14,8 mm
• Geschikt voor modules: keystone-modules met RJ-connector
• Bevestiging modules: snap-in keystone
• Stofbescherming: stofkap per poort
• Poortidentificatie: labelveld per poort
• Modulehouder: uitneembaar
• Kabelbevestiging: kabel fixing rail aan achterzijde
• Geschikt voor kabeldiameter: 5,5 – 7,5 mm
• Materiaal behuizing: metaal / kunststof
• Montage: 19-inch serverkast
• Afmetingen (L x B x H): ca. 482 x 92 x 44 mm

Toelichting gebruikte termen
• Keystone-module: Verwisselbare aansluitmodule voor netwerkverbindingen die via een snap-in systeem in het paneel wordt geplaatst.
• Stofbescherming: Afsluiting van ongebruikte poorten om vervuiling van contacten te beperken.
• Labelveld: Voorziening om poorten individueel te identificeren binnen een rackinstallatie.
• 1U: Rackhoogte-eenheid van 44,45 mm.

Zoek je geschikte keystone-modules?
Bekijk hier het assortiment keystone-modules

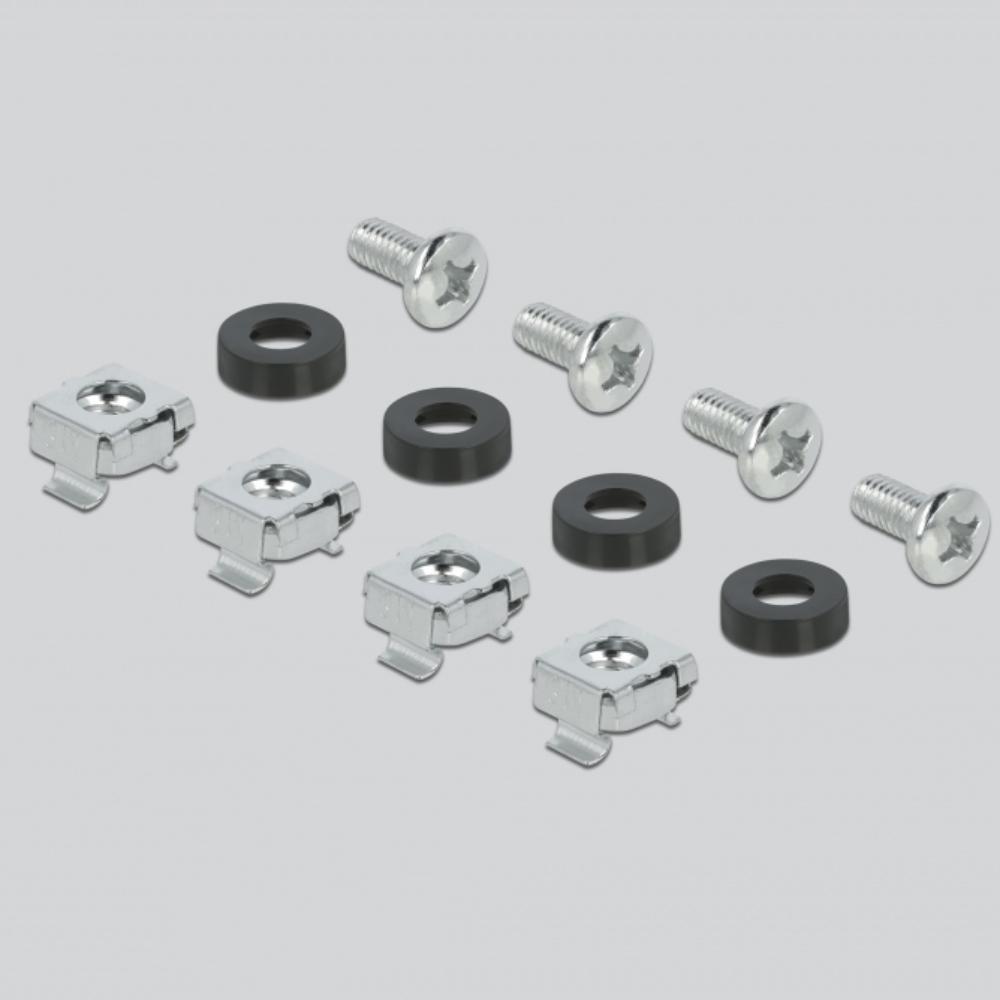

Inhoud van het pakket
• Keystone patchpaneel (24-poorts, 1U)
• Aarddraad
• 4 x M6 x 16 mm schroeven
• 4 x kooimoeren
• 4 x ringen
