12-poorts patchpaneel

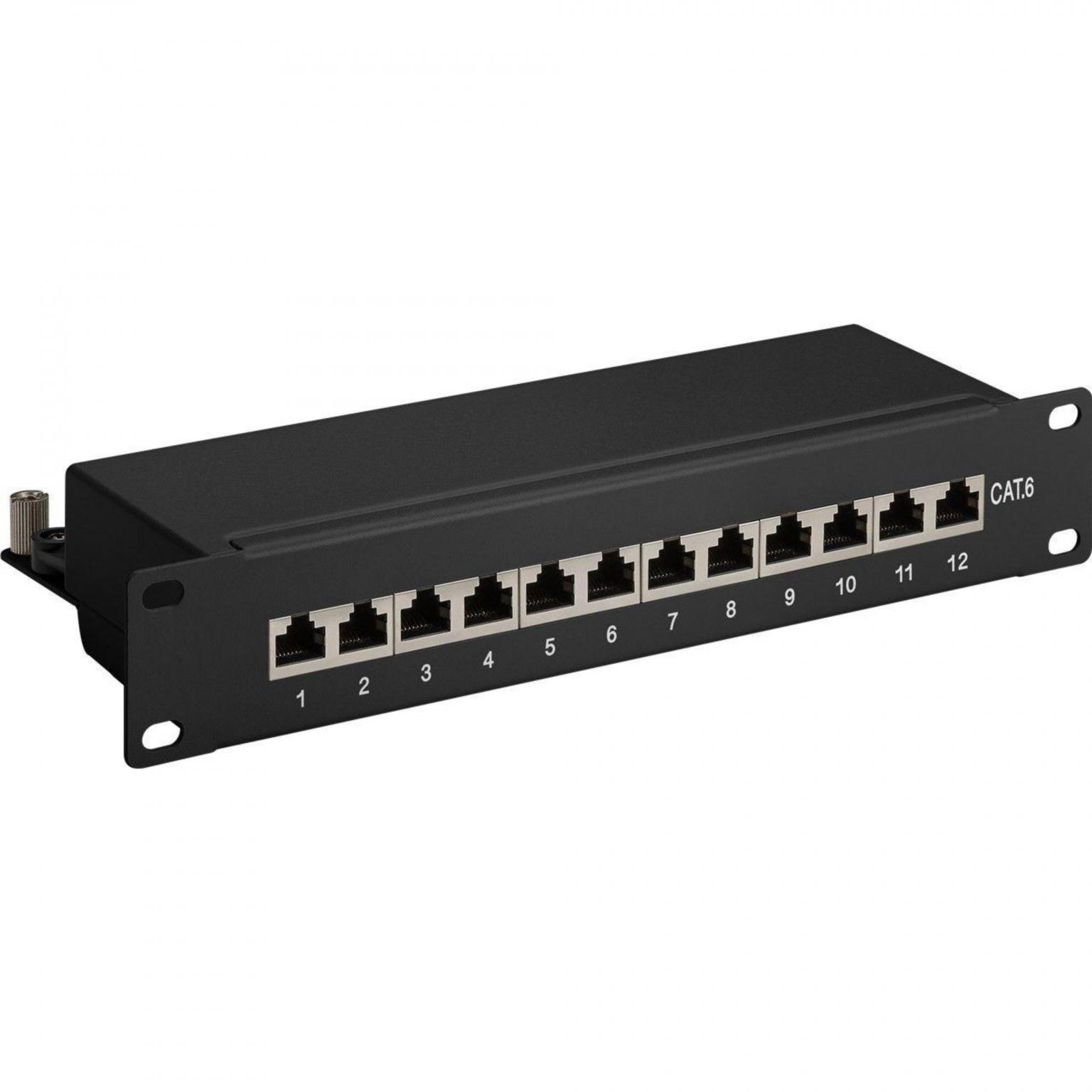

Dit is een CAT6 patchpaneel voor het centraal termineren en patchen van 12 netwerkaansluitingen binnen een compacte netwerkopstelling met een hoogtemaat van 1U. Het patchpaneel is uitgevoerd met 12 RJ45-aansluitingen en een robuuste metalen behuizing met elektromagnetische afscherming voor stabiele signaaloverdracht.

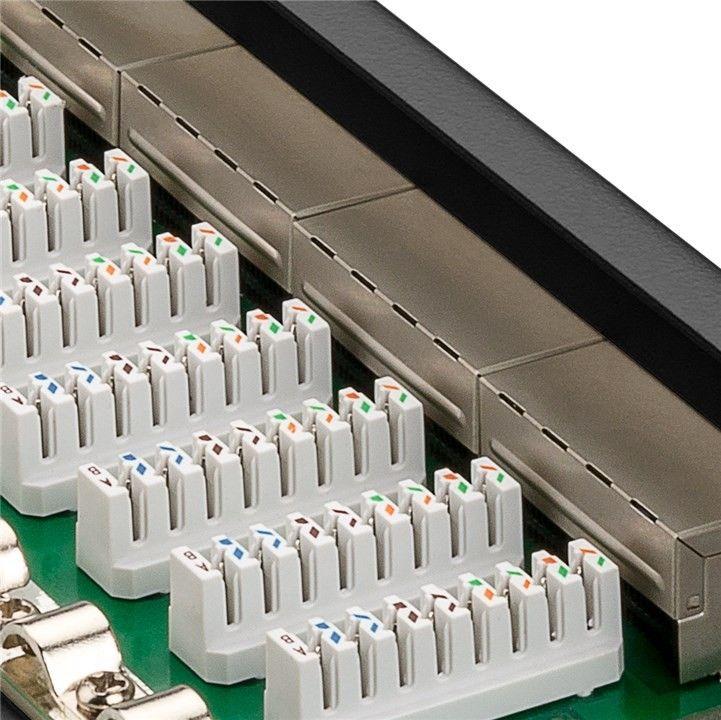

Dit patchpaneel wordt toegepast om vaste netwerkkabels centraal te termineren en overzichtelijk te patchen naar actieve netwerkapparatuur zoals switches of routers. De LSA-verbindingstechniek maakt het mogelijk om aders zonder solderen, schroeven of strippen aan te sluiten. Montage is bedoeld voor 10-inch (25,4 cm) serverracks en compacte serverschrijnen.

Het patchpaneel is elektrisch en constructief ontworpen volgens de specificaties van CAT6. Dat betekent dat de gebruikte connectoren, interne verbindingen en afscherming zijn afgestemd op een maximale signaalbandbreedte van 250 MHz. Kabelcategorieën zoals CAT5, CAT5e, CAT6a, CAT7 en CAT8 kunnen mechanisch worden aangesloten omdat zij dezelfde RJ45-aansluitvorm en aderdikte gebruiken. Bij hogere categorieën dan CAT6 wordt de extra bandbreedte en afscherming echter niet volledig benut, omdat het patchpaneel zelf de technische bovengrens bepaalt. Voor optimale prestaties geldt daarom dat de maximale gecertificeerde ondersteuning tot CAT6 reikt.

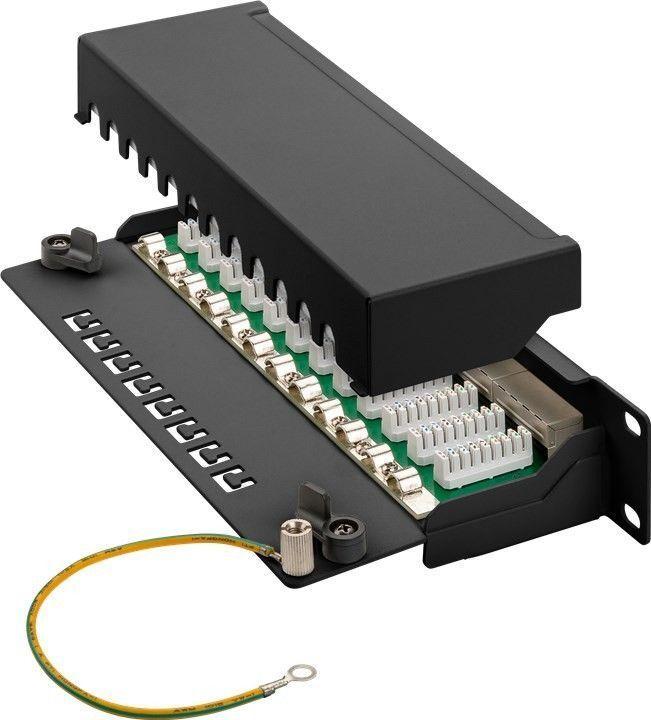

De afgeschermde RJ45-poorten zijn geïntegreerd in een hoogwaardig metalen behuizing met elektromagnetische afscherming. Het paneel is voorzien van een “Easy Open”-constructie, waardoor de behuizing kan worden geopend zonder schroeven of gereedschap. Dit vereenvoudigt installatie, inspectie en herterminatie van bekabeling.

De afscherming is bedoeld om elektromagnetische interferentie (EMI) van externe elektrische bronnen te beperken, waardoor signaalverstoringen worden verminderd en een stabielere netwerkverbinding wordt ondersteund.

Dit patchpaneel is geschikt voor het passief doorvoeren van Power over Ethernet (PoE) binnen een CAT6-netwerkinstallatie. Het paneel levert zelf geen voeding en bevat geen actieve componenten, maar onderbreekt de PoE-spanning niet bij correcte terminatie en bekabeling.

Specificaties
• Type: patchpaneel
• Rackformaat: 10 inch (25,4 cm)
• Hoogtemaat: 1U
• Categorie: CAT6
• Afscherming: STP (elektromagnetische afscherming)
• Aantal poorten: 12
• Aansluiting: 12x RJ45 female (8P8C)
• Poortnummering: ja
• Bandbreedte: tot 250 MHz
• Kabeldiameter: tot 0,64 mm (AWG 22–26)
• Normering adertoewijzing: TIA 568A / TIA 568B
• Materiaal behuizing: metaal
• Easy Open-functie: openen zonder schroeven of gereedschap
• Montage: 10-inch rack / serverkast
• Afmetingen (B x H x D): 258 x 44 x 108 mm
• Keurmerken: CE, WEEE

Zoek je een patchpaneel voor een 19-inch serverkast?
Bekijk hier het assortiment 19-inch patchpanelen

Inhoud van het pakket
• CAT6 patchpaneel (12-poorts)
• Bevestigingsmateriaal
