24-poorts patchpaneel

Dit is een CAT6 patchpaneel voor het centraal termineren en patchen van 24 netwerkaansluitingen binnen een professionele netwerkopstelling met een hoogtemaat van 1U. Het patchpaneel is uitgevoerd met 24 RJ45-aansluitingen en een robuuste metalen behuizing met elektromagnetische afscherming voor betrouwbare signaaloverdracht in server- en netwerkracks.

Dit patchpaneel wordt toegepast in 19-inch serverkasten om installatiekabels overzichtelijk te termineren en door te patchen naar actieve netwerkapparatuur zoals switches. De LSA-aansluitstrippen zijn geschikt voor vaste installatiekabels en ondersteunen een gestructureerde en duurzame netwerkopbouw. Montage is bedoeld voor standaard 19-inch rackinstallaties.

Het patchpaneel is elektrisch en constructief ontworpen volgens de specificaties van CAT6. De interne aansluitingen en afscherming zijn afgestemd op een maximale signaalbandbreedte van 250 MHz. Afhankelijk van de totale bekabelingsopbouw kan ondersteuning voor hogere datasnelheden mogelijk zijn, maar de gecertificeerde productcategorie blijft CAT6.

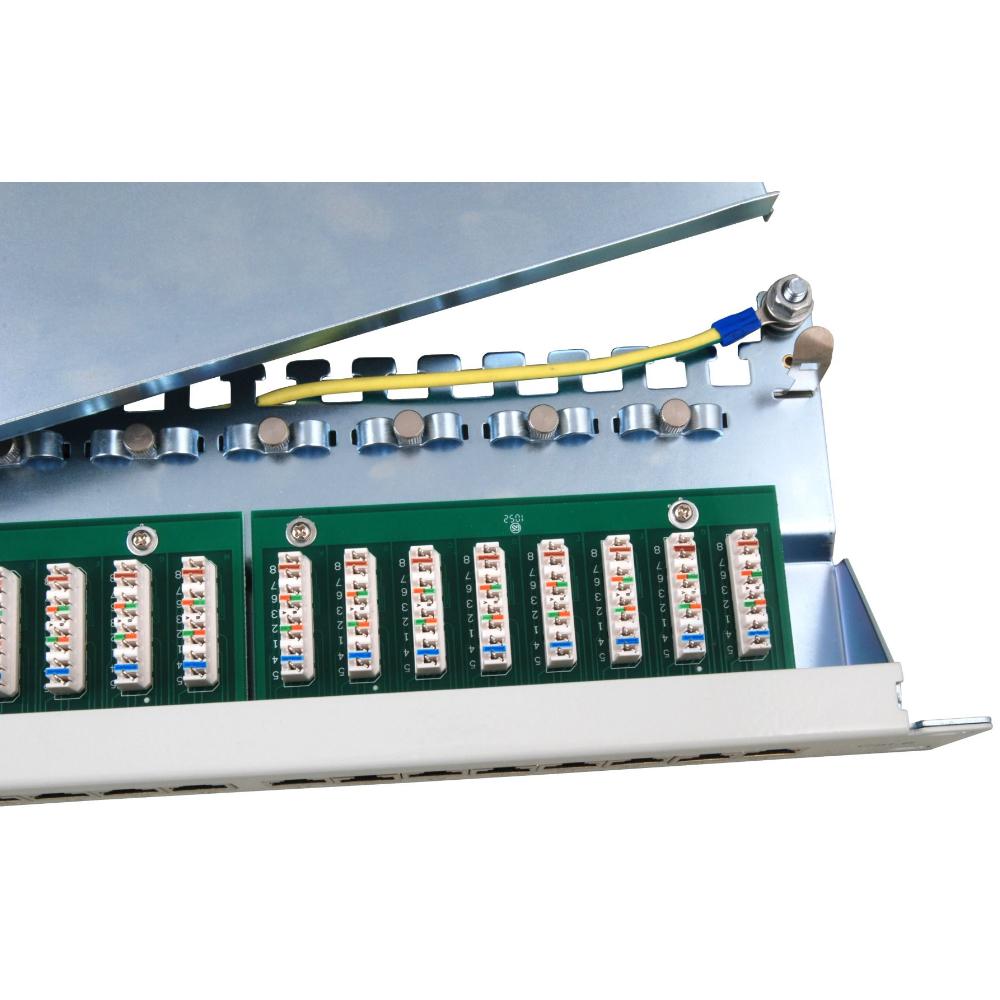

De RJ45-poorten en de metalen behuizing zijn voorzien van elektromagnetische afscherming. Deze afscherming is bedoeld om elektromagnetische interferentie (EMI) te beperken. Het patchpaneel beschikt over een deksel met snelsluiting en een aardaansluiting voor correcte potentiaalvereffening binnen de rackinstallatie.

Dit patchpaneel is geschikt voor het passief doorvoeren van Power over Ethernet (PoE), waaronder PoE en PoE+. Het paneel levert zelf geen voeding en bevat geen actieve componenten, maar onderbreekt de PoE-spanning niet bij correcte terminatie en bekabeling.

Specificaties
• Type: patchpaneel
• Categorie: CAT6
• Rackformaat: 19 inch (482,6 mm)
• Hoogtemaat: 1U (44,5 mm)
• Aantal poorten: 24
• Afscherming: ja (STP, elektromagnetische afscherming)
• Aansluiting: 24x RJ45 female 8(8)
• Verbindingstype: LSA-strip
• Contactcoating: 3 µ" verguld
• Bandbreedte: tot 250 MHz
• Ondersteunde datasnelheid: tot 1 Gbit/s (CAT6-specificatie)
• PoE-doorvoer: passief (PoE, PoE+)
• Stroomdraagvermogen: 1,5 A
• Contactweerstand: 100 mΩ
• Isolatieweerstand: 1000 MΩ
• Inbrengkracht: max. 30 N
• RJ45-koppelingscycli: 750
• LSA-contactcycli: 200
• Diëlektrische sterkte: 125 V AC (RMS)
• Diëlektrische testspanning: 750 V AC / 60 Hz
• Kabeldoorsnede: AWG 24 t/m AWG 22
• Materiaal paneelframe: staal, 1,5 mm
• Materiaal RJ45-bus: PBT
• Materiaal LSA-terminals: fosforbrons, vertind
• Materiaal LSA-behuizing: PC
• Kleur: grijs (RAL 7035)
• Temperatuurbereik (bedrijf): 0 – 70 °C
• Temperatuurbereik (opslag): -40 – 85 °C
• Brandklasse kunststof: UL94 V-0

Toelichting gebruikte termen en normen
• CAT6: Netwerkcategorie met een maximale gecertificeerde bandbreedte van 250 MHz voor gestructureerde bekabeling.
• Elektromagnetische afscherming: Constructieve maatregel om storingen door externe elektromagnetische velden te beperken.
• LSA: Aansluittechniek voor vaste installatiekabels via snijklemmen.
• PoE / PoE+: Standaarden voor het transporteren van elektrische voeding via Ethernetbekabeling.
• UL94 V-0: Brandveiligheidsclassificatie waarbij het kunststof zelfdovend is en binnen 10 seconden stopt met branden, zonder brandende druppels te vormen. Dit draagt bij aan brandveiligheid in server- en netwerkomgevingen.
• 1U: Rackhoogte-eenheid van 44,45 mm.

Inhoud van het pakket
• CAT6 patchpaneel (24-poorts)
• 24 kabelbinders
• Handleiding
• 4 x M6x18 mm schroeven met moeren
