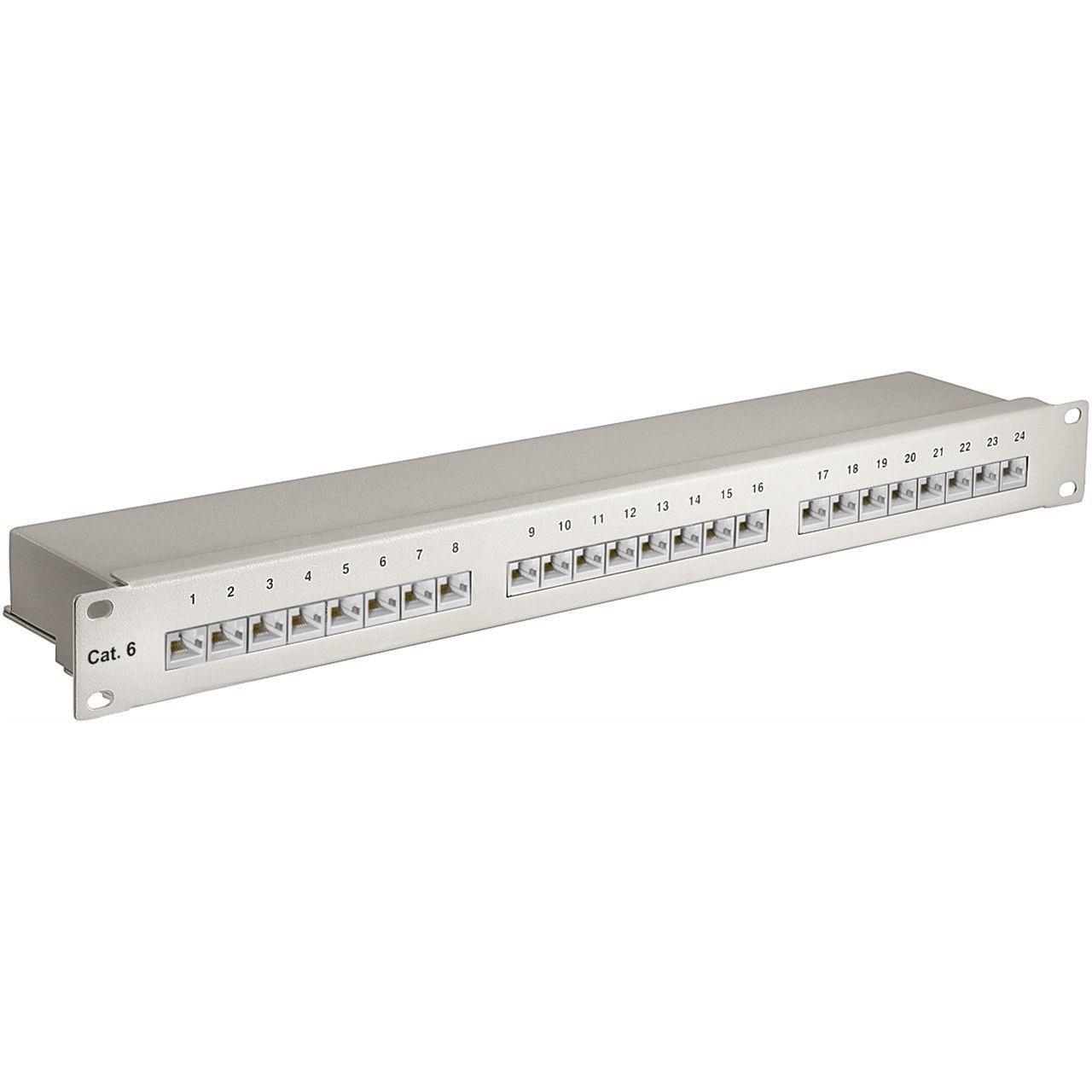

24-poorts patchpaneel

Dit LSA-patchpaneel is bedoeld voor montage in een 19-inch rack en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 24 RJ45-aansluitingen en wordt toegepast als passief verdeelpunt voor vaste CAT6-netwerkbekabeling binnen een gestructureerde netwerkinstallatie.

Toepassing
Dit patchpaneel wordt gebruikt voor het afmonteren en verdelen van vaste netwerkkabels in een 19-inch rackopstelling. De achterzijde is voorzien van vaste LSA-snijklemmen voor permanente bekabeling, terwijl aan de voorzijde RJ45-aansluitingen beschikbaar zijn voor patchkabels.

Constructie en eigenschappen
Het paneel bestaat uit een metalen behuizing met afgeschermde RJ45-poorten. De afscherming draagt bij aan het beperken van elektromagnetische invloeden op de signaaloverdracht. De LSA-aansluitstroken zijn voorzien van kleurcodering volgens TIA/EIA-568A/B voor correcte en consistente aansluiting. De poorten zijn genummerd voor overzichtelijke kabelorganisatie.

Specificaties
• Type: LSA-patchpaneel
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Voorzijde: RJ45-bus (8P8C)
• Achterzijde: LSA-snijklemmen
• Kabelcategorie: CAT6
• Bandbreedte: 250 MHz
• Kabeldiameter: geschikt voor AWG 22 – 26
• Afscherming: afgeschermde poorten en metalen behuizing
• Normering: TIA/EIA-568A/B
• Constructie: metalen behuizing

Toelichting gebruikte termen
• LSA: aansluittechniek waarbij aders zonder solderen of schroeven in snijklemmen worden bevestigd voor vaste netwerkbekabeling.
• CAT6: netwerkkabelcategorie met een gespecificeerde bandbreedte tot 250 MHz, geschikt voor gigabit-netwerken.
• TIA/EIA-568A/B: internationale aansluitnormen voor de volgorde van aders in twisted-pair netwerkkabels.
• Afscherming: metalen constructie die elektromagnetische storing helpt beperken en bijdraagt aan signaalstabiliteit.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.

Inhoud van het pakket
• 1× LSA-patchpaneel 19-inch
• Bevestigingsschroeven
