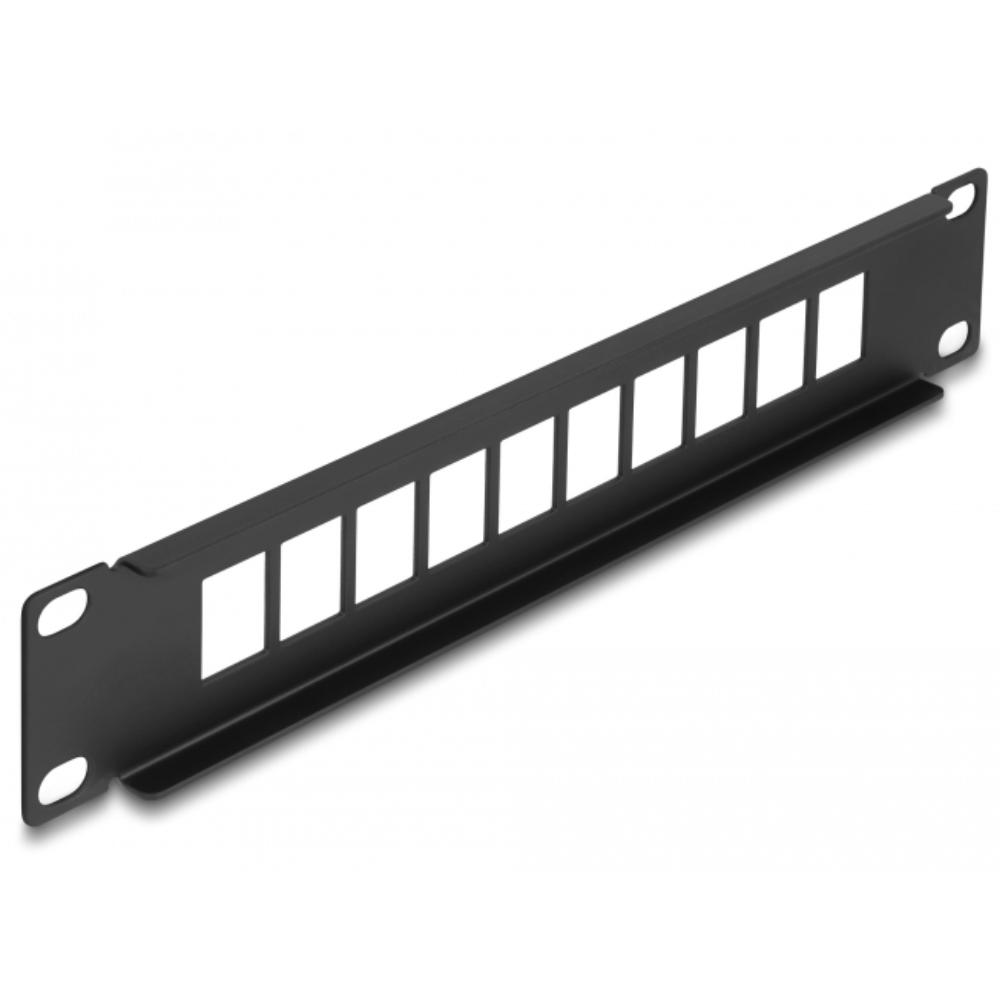

10-poorts patchpaneel

Dit is een keystone patchpaneel voor het centraal plaatsen en doorverbinden van 10 keystone-modules binnen een compacte netwerkopstelling met een hoogtemaat van 1U. Het patchpaneel is ontworpen voor montage in een 10-inch serverkast en maakt gebruik van een snap-in constructie voor het eenvoudig plaatsen van keystone-modules.

Dit keystone patchpaneel wordt toegepast om netwerkaansluitingen overzichtelijk te organiseren in compacte netwerk- en serverkasten. Dankzij de gestandaardiseerde uitsparingen kunnen keystone-modules zonder gereedschap worden vastgeklikt. Het geïntegreerde labelveld ondersteunt duidelijke poortidentificatie binnen de installatie.

Door het ontwerp is het paneel bedoeld voor keystone-modules met een maximale bouwbreedte van 18,0 mm. De metalen constructie biedt mechanische stabiliteit en is bedoeld voor duurzame montage in 10-inch racks. Het patchpaneel bevat geen actieve componenten en fungeert uitsluitend als passieve houder voor keystone-modules.

Specificaties
• Type: keystone patchpaneel
• Rackformaat: 10 inch
• Hoogtemaat: 1U
• Aantal poorten: 10
• Keystone opening: 19,2 x 14,9 mm
• Keystone-modules: max. 18,0 mm breed
• Bevestiging modules: snap-in keystone
• Poortidentificatie: labelveld aanwezig
• Materiaal behuizing: metaal
• Montage: 10-inch serverkast
• Afmetingen (L x B x H): ca. 254,0 x 44,0 x 10,0 mm

Toelichting gebruikte termen
• Keystone-module: Verwisselbare aansluitmodule voor netwerkverbindingen die via een snap-in systeem in het paneel wordt geplaatst.
• Snap-in: Bevestigingsmethode waarbij modules zonder gereedschap in het paneel worden vastgeklikt.
• 10-inch rack: Compact rackformaat voor kleinere netwerkopstellingen, afwijkend van het 19-inch standaardformaat.
• 1U: Rackhoogte-eenheid van 44,45 mm.

Zoek je geschikte keystone-modules?
Bekijk hier het assortiment keystone-modules

Inhoud van het pakket
• Keystone patchpaneel (10-poorts)
