Patchpaneel SC

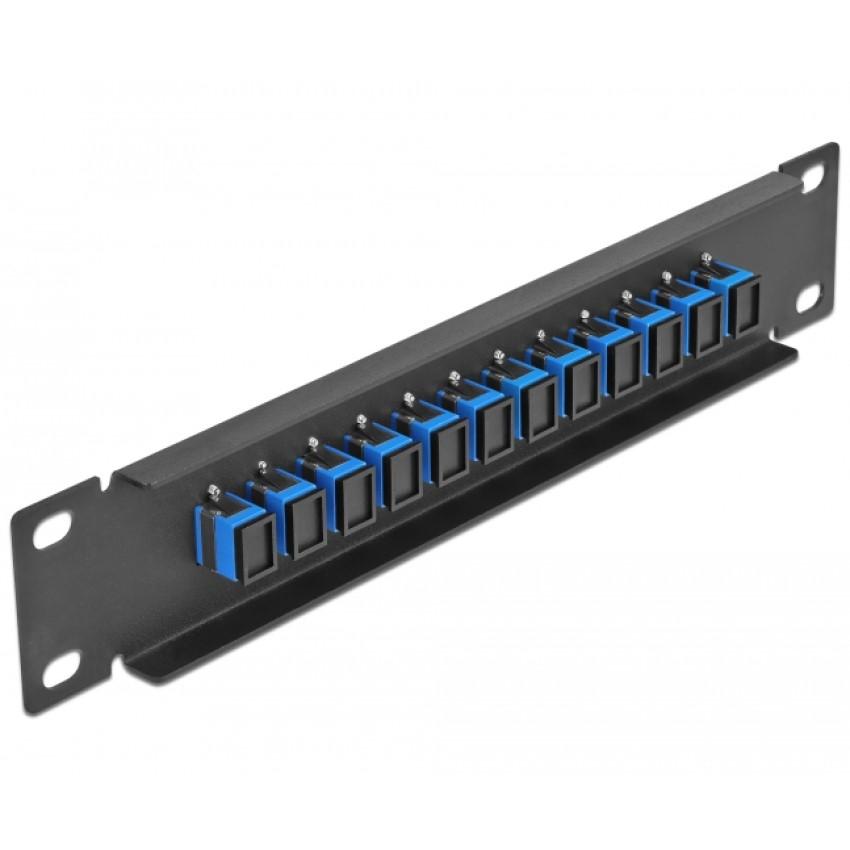

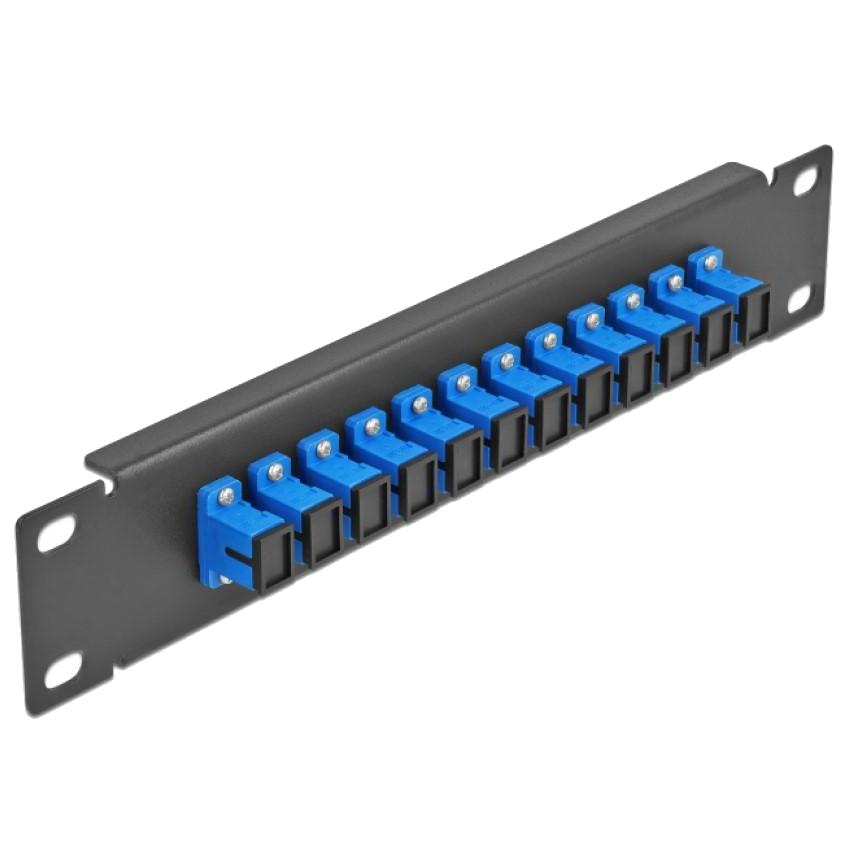

Dit glasvezel patchpaneel is bedoeld voor montage in een 10-inch netwerkkast en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 12 SC Simplex glasvezelkoppelingen en wordt toegepast als passief verbindingspunt voor single-mode glasvezelverbindingen.

Toepassing
Dit patchpaneel wordt gebruikt voor het doorverbinden en organiseren van single-mode glasvezelkabels binnen een 10-inch rackopstelling. De SC Simplex koppelingen maken het mogelijk om glasvezelconnectoren rechtstreeks met elkaar te verbinden via een female-naar-female koppeling.

Constructie en eigenschappen
Het paneel bestaat uit een metalen behuizing met geïntegreerde SC Simplex koppelingen. De koppelingen zijn voorzien van een keramische huls voor nauwkeurige uitlijning van de glasvezelkernen. Stofkappen beschermen ongebruikte poorten tegen verontreiniging.

Specificaties
• Type: glasvezel patchpaneel
• Rackformaat: 10-inch
• Hoogtemaat: 1U
• Aantal poorten: 12
• Connectoren: SC Simplex female > SC Simplex female
• Vezeltype: single-mode
• Huls: keramisch
• Bescherming: stofkappen per poort
• Constructie: metalen behuizing
• Afmetingen (L x B x H): 254 x 44 x 10 mm

Toelichting gebruikte termen
• SC Simplex: glasvezelconnector met één vezelverbinding per poort.
• Single-mode: glasvezeltype voor transmissie over langere afstanden met een smalle kern.
• Keramische huls: precisiehuls die zorgt voor correcte uitlijning van glasvezelkernen.
• 10-inch: compact rackformaat voor kleinere netwerkopstellingen.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
