Patchpaneel LC

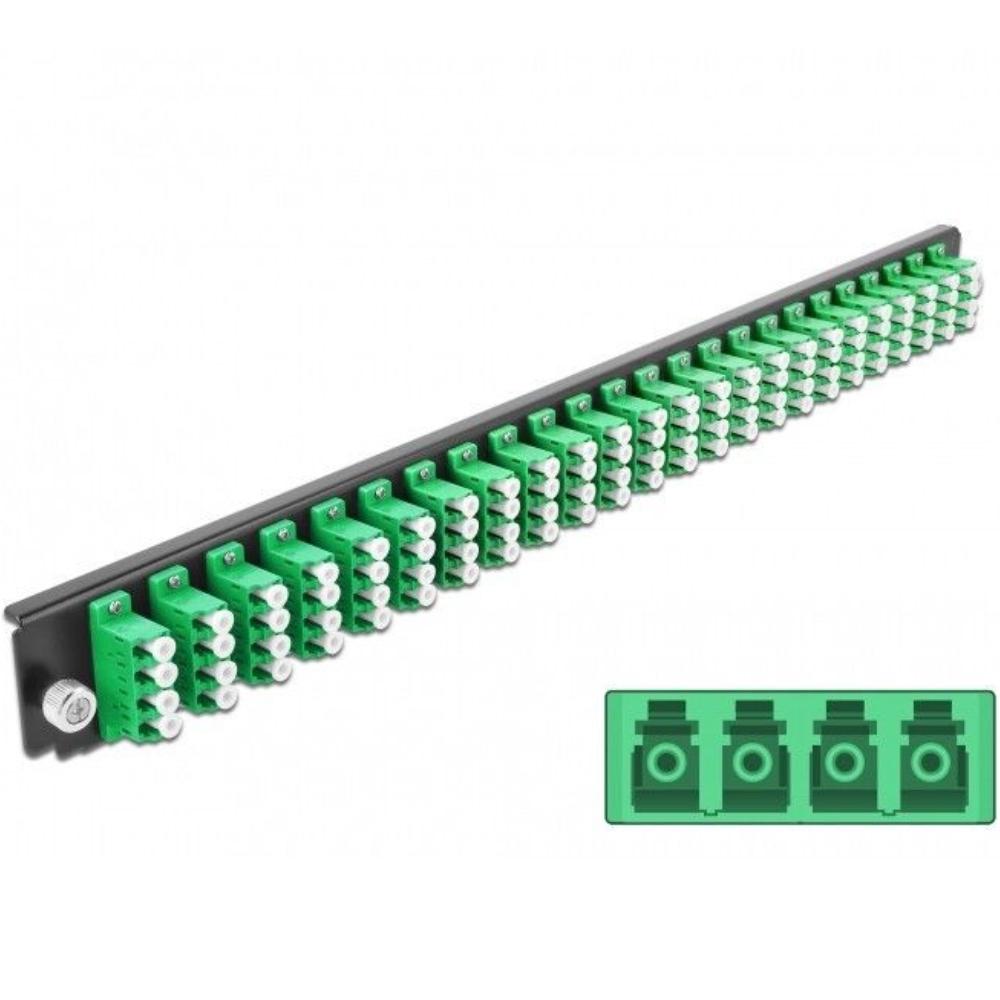

Dit glasvezel frontpaneel is bedoeld voor montage in een 19-inch splice box en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 24 LC Quad glasvezelkoppelingen en wordt toegepast als passief aansluitpunt voor hoge-dichtheid single-mode glasvezelverbindingen.

Toepassing
Dit frontpaneel wordt gebruikt binnen een 19-inch splice box om gesplitste single-mode glasvezels overzichtelijk te termineren en door te verbinden. De LC Quad koppelingen maken het mogelijk om meerdere glasvezels per poort te beheren binnen een compacte rackopstelling.

Constructie en eigenschappen
Het paneel bestaat uit een metalen frontplaat met geïntegreerde LC Quad koppelingen. De koppelingen zijn uitgevoerd met een zirconia keramische ferrule voor nauwkeurige uitlijning van glasvezelkernen. Beschermkappen voorkomen vervuiling en beschadiging van ongebruikte aansluitingen.

Specificaties
• Type: glasvezel frontpaneel voor splice box
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Connectoren: LC Quad female > LC Quad female
• Vezelcapaciteit: 96 glasvezels
• Ferrule: zirconia keramisch
• Bescherming: beschermkappen per poort
• Constructie: metalen frontpaneel
• Afmetingen (L x B x H): 439,0 x 39,4 x 19,5 mm

Toelichting gebruikte termen
• LC Quad: glasvezelconnector waarbij per poort vier afzonderlijke glasvezels worden aangesloten. Dit maakt een zeer hoge vezeldichtheid mogelijk binnen één paneel.
• Single-mode glasvezel: glasvezeltype met een zeer smalle kern, ontworpen voor transmissie over lange afstanden met lage demping en hoge signaalkwaliteit.
• OS2: single-mode glasvezelcategorie die geschikt is voor lange-afstandstoepassingen en hoge datasnelheden. OS2 wordt toegepast in backbone- en accessnetwerken en is geoptimaliseerd voor gebruik met lasers bij golflengten zoals 1310 nm en 1550 nm.
• Zirconia keramische ferrule: precisieonderdeel dat zorgt voor exacte centrering van glasvezelkernen, essentieel voor lage demping en stabiele signaaloverdracht.
• 19-inch: internationale rackstandaard voor netwerk- en telecominstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
