Beschermstrip met kabeldoorvoer

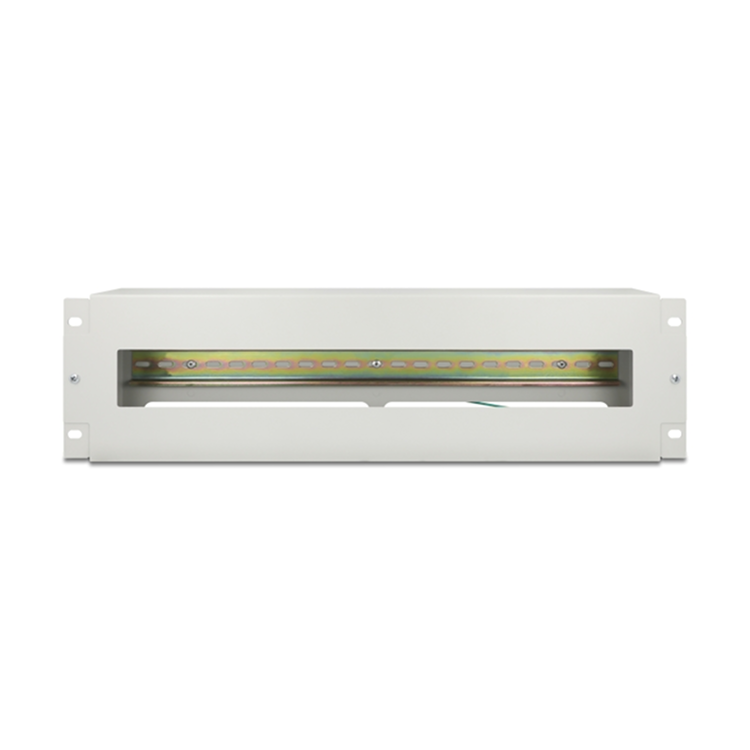

Dit DIN-rail montagepaneel is bedoeld voor montage in een 19-inch netwerkkast en neemt 3U rackhoogte in. Het paneel is voorzien van een DIN-rail van 35 mm en wordt toegepast als passief montagesysteem voor elektrische en interfacecomponenten binnen een rackopstelling.

Toepassing
Dit paneel wordt gebruikt voor het monteren en afschermen van componenten zoals voedingen, schroefklemmen en interface-modules op een DIN-rail binnen een 19-inch rack. De aanwezige kabelinvoer maakt gestructureerde kabeltoegang mogelijk.

Constructie en eigenschappen

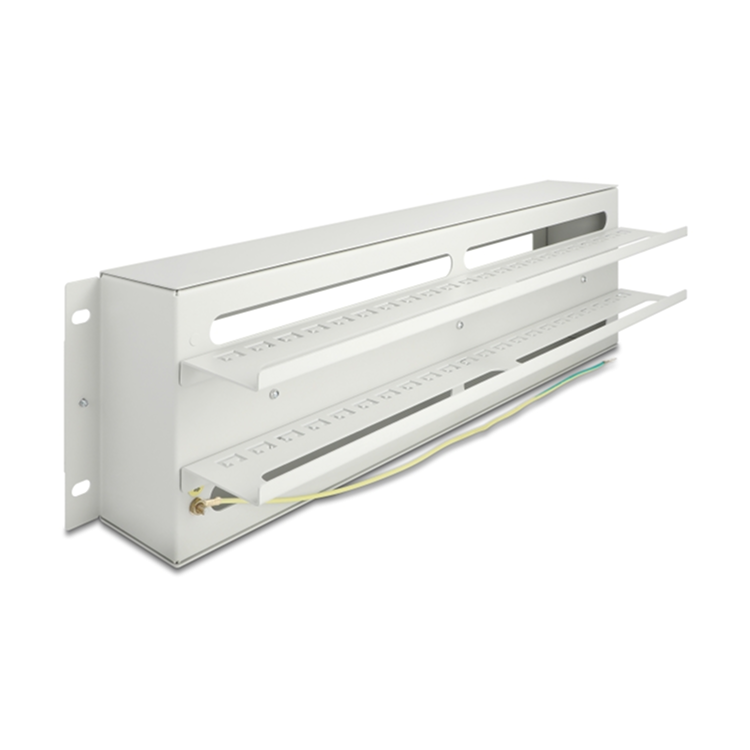

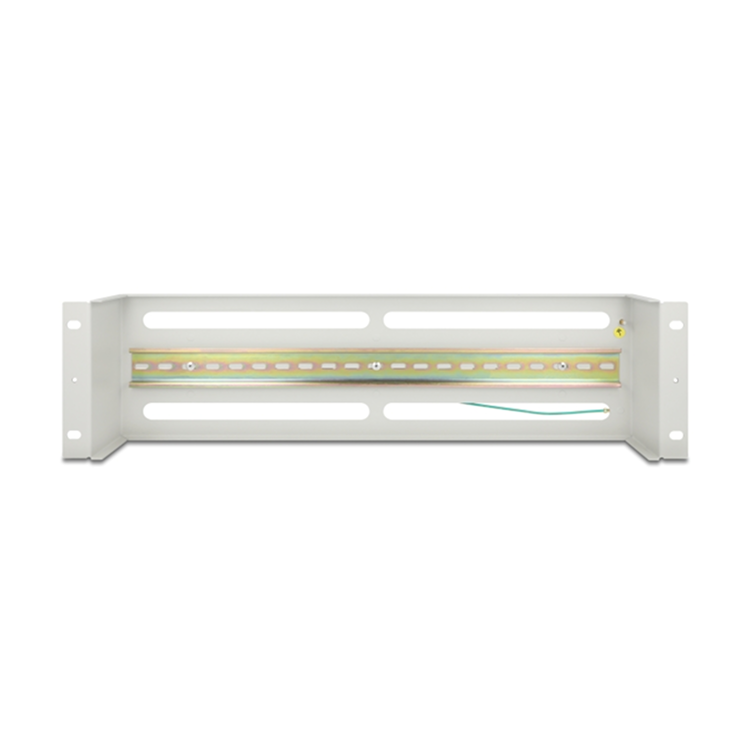

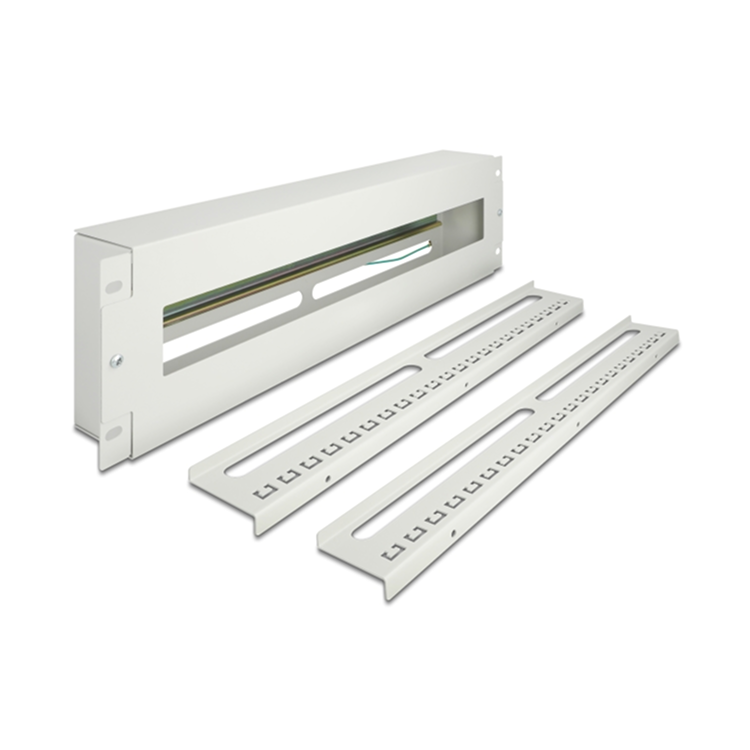

Het paneel bestaat uit een metalen behuizing met afdekking en kabelopening aan de voorzijde. Aan de achterzijde zijn twee trekontlastingsrails aanwezig, waarmee kabels mechanisch kunnen worden vastgezet voor een nette en stabiele kabelgeleiding.

Toelichting trekontlasting
Trekontlasting is een mechanische voorziening waarbij trekkrachten op aangesloten kabels niet direct worden overgebracht op gemonteerde componenten of aansluitpunten.

Specificaties
• Type: DIN-rail montagepaneel
• Rackformaat: 19-inch
• Hoogtemaat: 3U
• DIN-rail: 35 mm
• Trekontlasting: 2 trekontlastingsrails
• Kabelinvoer: aanwezig
• Constructie: metalen behuizing
• Afmetingen (L x B x H): 482,6 x 132,0 x 111,0 mm

Toelichting gebruikte termen
• DIN-rail: gestandaardiseerde montagerail van 35 mm voor het bevestigen van elektrische en elektronische componenten.
• 19-inch: internationale rackstandaard voor netwerk- en serverkasten.
• 3U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
• Trekontlasting: mechanische ontlasting die voorkomt dat trekkrachten direct op componenten of aansluitingen werken.

Inhoud van het pakket
• 1× DIN-rail montagepaneel
• 1× aardedraad
• 4× schroeven
• 4× kooimoeren
• 4× ringen
• 4× bevestigingsmoeren
