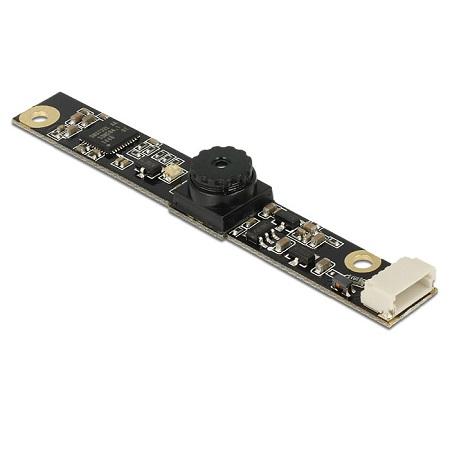

USB 2.0 Mini Camera - 3.14 Megapixel - 55°

Deze USB 2.0 camera module met 3.14 megapixel en 48° kijkhoek van DELOCK wordt gebruikt voor het integreren van beeldregistratie in industriële systemen, embedded toepassingen en elektronische apparatuur. Hierdoor kan eenvoudig een compacte camera-oplossing worden toegevoegd aan bestaande hardware.

De camera module is uitgerust met een USB 2.0 5-pins SMT aansluiting (1 millimeter pitch) en levert een maximale resolutie van 2048 x 1536 (QXGA). Dankzij de back side illumination (BSI) sensor wordt een hogere lichtgevoeligheid bereikt, wat resulteert in betere prestaties bij lage lichtomstandigheden. De module ondersteunt meerdere outputformaten zoals RAW RGB, YUV en CCIR656, en beschikt over uitgebreide automatische beeldcorrecties zoals auto exposure (AEC), auto white balance (AWB) en ruisonderdrukking. De vaste focus lens (0.3 meter tot oneindig) en een diafragma van F/2.8 maken de module geschikt voor uiteenlopende toepassingen.

Specificaties
Type product: USB camera module
Merk: DELOCK
Aansluiting: 5-pins USB 2.0 SMT connector (1 millimeter pitch)
Resolutie: 3.14 megapixel
Maximale resolutie: 2048 x 1536 (QXGA)
Frame rates: 30 fps (HVGA, VGA, XGA, 720p), 15 fps (UXGA, 1080p, QXGA)
Kijkhoek: 48°
Sensor type: BSI (back side illumination)
Sensor formaat: 1/4 inch
Lens: F/2.8, vaste focus (0.3 meter tot oneindig)
Voeding: 5 volt DC via USB
Stroomverbruik: 90 mA (standby), 430 mA actief
Signaal-ruisverhouding: 36 dB
Dynamisch bereik: 68 dB
Gevoeligheid: 0.6 V (lx s)
Beeldformaten: RAW RGB, RGB565/555/444, YUV422/420, YCbCr422, CCIR656
Extra functies: AEC, AWB, ABF, ABLC, ruisonderdrukking, lenscorrectie
Werktemperatuur: 5 °C tot 50 °C
Luchtvochtigheid: max. 80 %
Afmetingen: 60 x 8 x 6.3 millimeter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH


Inhoud van de verpakking
Module: USB 2.0 camera module
Software: CD-ROM met handleiding


Compatibiliteit
Systemen: industriële PC’s (IPC), embedded systemen, laptops, tablets en meetapparatuur
Interfaces: USB 2.0 via 5-pins aansluiting
Integratie: geschikt voor maatwerk hardware en OEM toepassingen


Toepassingen
Industrie: integratie in machines en productielijnen.
Embedded systemen: beeldregistratie in compacte systemen.
Beveiliging: cameratoepassingen in monitoring en detectie.
Meetapparatuur: visuele inspectie en analyse.
Ontwikkeling: prototyping en hardware ontwikkeling.


Toelichting op technische termen
BSI sensor: verhoogt lichtgevoeligheid door omgekeerde sensorstructuur.
QXGA: resolutie van 2048 x 1536 pixels.
Frame rate (fps): aantal beelden per seconde.
YUV / RGB: kleurcoderingen voor beeldverwerking.
CCIR656: standaard voor digitale video-overdracht.
AEC / AWB: automatische belichtings- en kleurcorrectie.


Toelichting op keurmerken en normen
CE: voldoet aan Europese veiligheidsnormen.
RoHS: beperking van schadelijke stoffen.
REACH: controle op chemische stoffen.
USB: standaard voor data- en stroomoverdracht.


Belangrijke aandachtspunten
Aansluiting: vereist 5-pins USB aansluiting (1 millimeter pitch).
Integratie: bedoeld voor inbouw, niet plug-and-play voor eindgebruikers.
Voeding: via USB 5 volt.
Gebruik: geschikt voor industriële en embedded toepassingen.
Focus: vaste focus, niet instelbaar.
