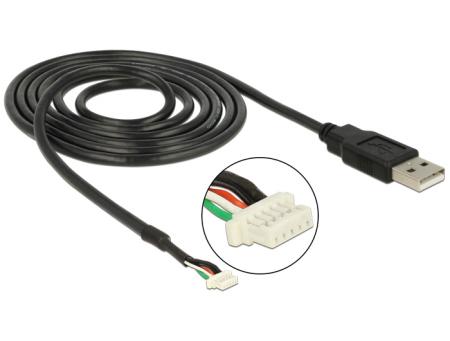

USB 2.0 naar 5-Polige Mini Camera SMT

Deze USB 2.0 kabel met 5-pins camera aansluiting (1,5 meter) van DELOCK wordt gebruikt voor het aansluiten van camera modules met 5-pins connector op een USB-apparaat zoals een laptop, PC of embedded systeem. Hierdoor ontstaat een directe verbinding voor voeding en data-overdracht via USB.

De kabel beschikt over een USB 2.0 Type-A male aansluiting aan de ene zijde en een 5-pins SMT camera connector (1 millimeter pitch, ACES 87214-0500 compatibel) aan de andere zijde. Deze configuratie maakt het mogelijk om camera modules rechtstreeks te verbinden met systemen zoals industriële PC’s (IPC), tablets en laptops. De kabel ondersteunt zowel voeding (5 volt) als data-overdracht via USB 2.0 met een maximale snelheid tot 480 Mbit/s. Dankzij de kabeldikte van 28 AWG is een stabiele signaaloverdracht gewaarborgd.

Specificaties
Type product: USB naar camera aansluitkabel
Merk: DELOCK
Aansluitingen: 1 x USB 2.0 Type-A male, 1 x 5-pins SMT connector
Connector type: 5-pins (1 millimeter pitch, ACES 87214-0500 compatibel)
Lengte: 1,5 meter
Datasnelheid: tot 480 Mbit/s
Voeding: 5 volt via USB
Kabeldikte: 28 AWG
Kleur: zwart
Eigenschappen: data en voeding via één kabel
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH


Pinout (5-pins camera aansluiting)
Pin 1: USB_D+ (data +)
Pin 2: USB_D- (data -)
Pin 3: +5V voeding
Pin 4: GND (massa)
Pin 5: Shield (afscherming)


Inhoud van de verpakking
Kabel: USB 2.0 naar 5-pins camera kabel (1,5 meter)
Documentatie: gebruikershandleiding


Compatibiliteit
Camera modules: USB camera modules met 5-pins aansluiting (1 millimeter pitch)
Systemen: laptops, PC’s, industriële PC’s (IPC), embedded systemen en tablets met USB-A aansluiting
Interfaces: USB 2.0 (achterwaarts compatibel)


Toepassingen
Industrie: aansluiting van camera modules in embedded systemen.
Machine vision: inspectie- en detectietoepassingen.
Ontwikkeling: prototyping en testopstellingen.
Beveiliging: integratie van camera’s in systemen.


Toelichting op technische termen
USB 2.0: standaard voor data-overdracht tot 480 Mbit/s.
SMT connector: compacte printconnector voor elektronische modules.
Pitch: afstand tussen contactpunten (1 millimeter).
AWG: maat voor kabeldikte en signaalkwaliteit.
Shield: afscherming tegen elektromagnetische storingen.


Toelichting op keurmerken en normen
CE: voldoet aan Europese veiligheidsnormen.
RoHS: beperking van schadelijke stoffen.
REACH: controle op chemische stoffen.
USB: standaard voor data- en stroomoverdracht.


Belangrijke aandachtspunten
Compatibiliteit: alleen geschikt voor 5-pins camera modules (1 millimeter pitch).
Pinout: controleer aansluiting en pinconfiguratie vóór gebruik.
Gebruik: voor data en voeding via USB.
Installatie: correcte oriëntatie van connector vereist.
