Fakra E-bus voor krimpen

Deze FAKRA E connector is bedoeld voor het aansluiten van coaxkabels binnen radiofrequentie installaties. De connector wordt gebruikt voor het verbinden van coaxkabels met RF-apparatuur zoals antennesystemen en communicatieapparatuur.

De connector is uitgevoerd als FAKRA E jack (female) en heeft de FAKRA E kleurcodering (groen / RAL 6002) volgens de standaard FAKRA types. De mechanische codering zorgt ervoor dat de connector alleen kan worden aangesloten op een compatibele FAKRA E aansluiting.

De connector is geschikt voor krimpmontage op coaxkabels en heeft een lengte van ongeveer 25 mm. De uitvoering is geschikt voor kabeltypes zoals RG-174 en RG-316.

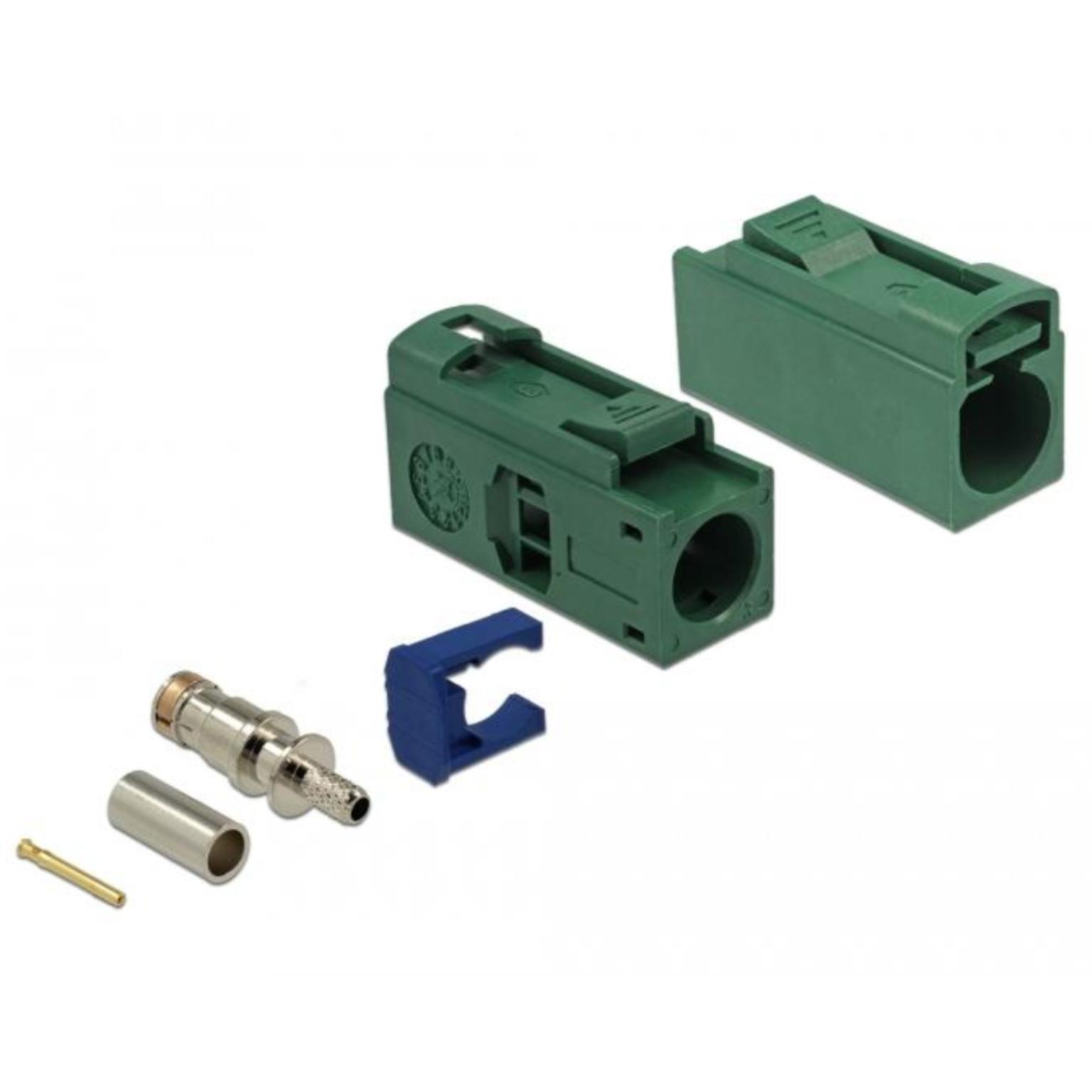

De connector is opgebouwd uit een vergulde beryllium-koper contactpin, een PTFE isolator en een vernikkelde messing behuizing. De kunststof buitenbehuizing is uitgevoerd in PA66 GF30, een glasvezelversterkte kunststof die zorgt voor een stevige en stabiele montage.

Specificaties
• Producttype RF connector
• Merk Delock
• Connector FAKRA E jack (female)
• FAKRA type E (groen)
• Montage Krimp
• Contactmateriaal Beryllium koper, verguld
• Snap ring Beryllium koper
• Isolator PTFE
• Behuizing Messing, vernikkeld
• Kunststof behuizing PA66 GF30
• Geschikt voor kabeltype RG-174, RG-316
• Afmetingen ca. 25 × 13,75 × 9,5 mm

Uitleg van gebruikte termen
PTFE
PTFE (polytetrafluorethyleen) is een elektrisch isolerend materiaal dat vaak wordt gebruikt in RF-connectoren. Het materiaal heeft goede elektrische eigenschappen en blijft stabiel bij hoge frequenties.

PA66 GF30
PA66 GF30 is een glasvezelversterkte kunststof. Door de toevoeging van ongeveer 30% glasvezel heeft het materiaal een hoge mechanische sterkte en vormvastheid.

Beryllium koper
Beryllium koper is een legering met goede elektrische geleidbaarheid en hoge veerkracht. Hierdoor wordt het vaak gebruikt voor contactpennen in RF-connectoren.

RG-174 en RG-316
RG-174 en RG-316 zijn dunne coaxkabels die worden gebruikt voor RF-signalen. Door de compacte diameter zijn deze kabels geschikt voor toepassingen waar weinig ruimte beschikbaar is.

FAKRA E
FAKRA E is een variant van de FAKRA coax connector met een groene kleurcodering. Deze connector wordt toegepast in RF- en communicatiesystemen binnen voertuigen. De kleurcodering en mechanische sleutel zorgen ervoor dat de connector alleen met dezelfde FAKRA E aansluiting kan worden verbonden.

FAKRA
FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden.

FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes.

FAKRA types
• FAKRA A – zwart – universele RF verbinding / radio
• FAKRA B – crème – GSM / telematica
• FAKRA C – blauw – GPS antenne
• FAKRA D – bordeaux / paars – satellietradio
• FAKRA E – groen – GSM / LTE
• FAKRA F – bruin – mobiele communicatie
• FAKRA G – grijs – radio / RF signaal
• FAKRA H – violet – video / camera systemen
• FAKRA I – beige – radio antenne
• FAKRA K – geelbruin – RF communicatie
• FAKRA L – blauwgroen – telematica
• FAKRA M – oranje – digitale radio / DAB
• FAKRA Z – waterblauw – universele aftermarket aansluiting
