24-poorts patchpaneel

Dit is een keystone patchpaneel voor het centraal plaatsen en doorverbinden van 24 keystone-modules binnen een professionele netwerkopstelling met een hoogtemaat van 1U. Het patchpaneel is ontworpen voor montage in een 19-inch serverkast en maakt gebruik van een snap-in constructie voor het eenvoudig plaatsen van keystone-modules.

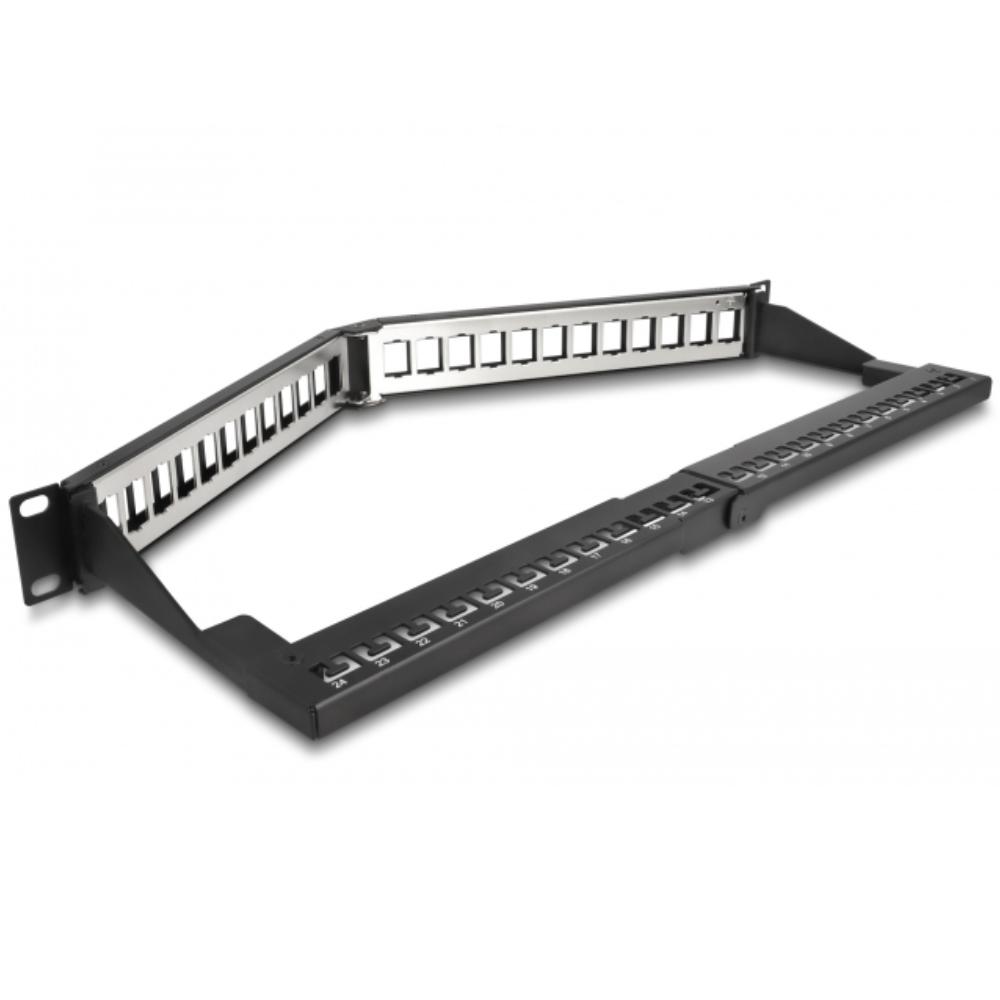

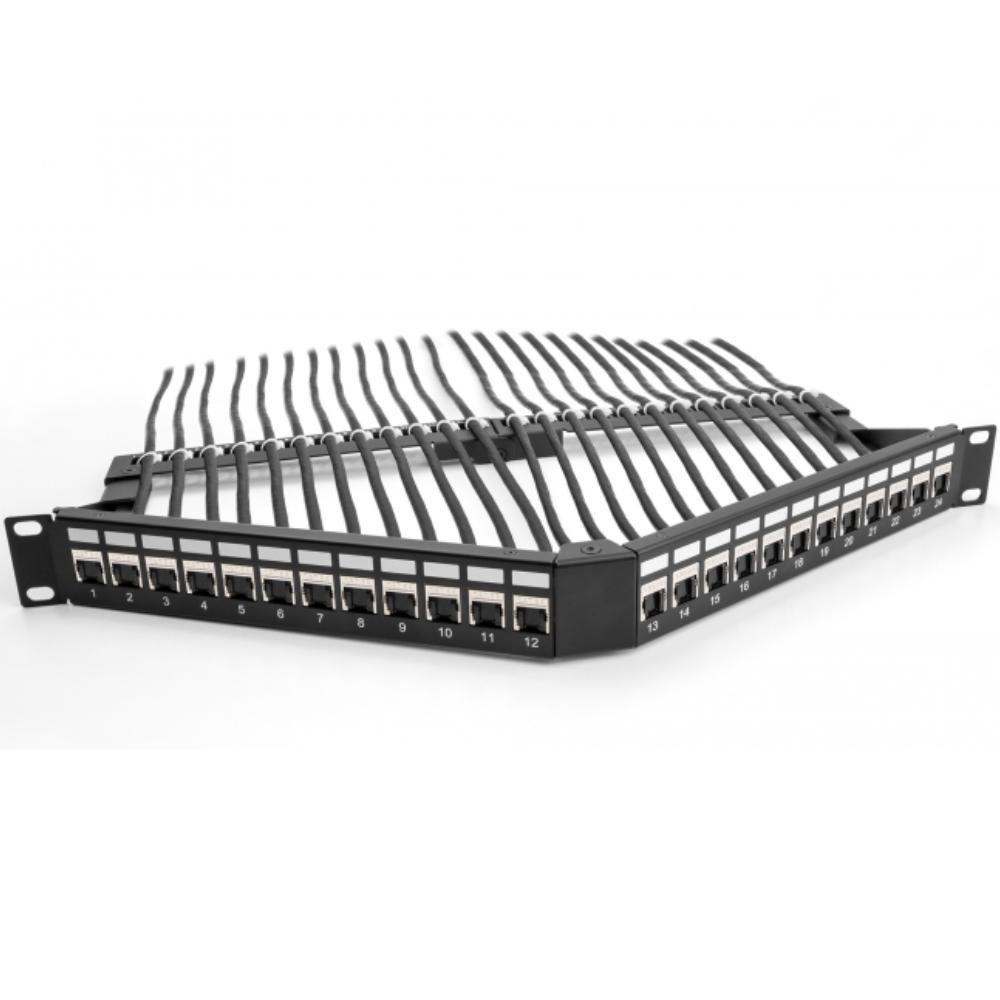

Dit keystone patchpaneel wordt toegepast om netwerkaansluitingen overzichtelijk te organiseren in server- en netwerkracks. Het paneel is uitgevoerd met een schuin (angled) ontwerp, waardoor patchkabels aan beide zijden onder een hoek kunnen worden aangesloten. Deze opstelling ondersteunt verbeterd kabelmanagement, bespaart ruimte in het rack en helpt om knikbelasting van patchkabels te voorkomen.

Aan de achterzijde is een kabelbevestiging (strain relief) aanwezig, waarmee kabels met kabelbinders kunnen worden gefixeerd voor een nette en ordelijke kabelgeleiding. Aan de voorzijde is elke poort voorzien van een stofbeschermingskap en een labelveld, zodat ongebruikte poorten beschermd blijven tegen vuil en aansluitingen individueel kunnen worden gemarkeerd. Het patchpaneel bevat geen actieve componenten en fungeert uitsluitend als passieve houder voor keystone-modules.

Specificaties
• Type: keystone patchpaneel (angled)
• Rackformaat: 19 inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Keystone opening: 16,2 x 14,6 mm
• Bevestiging modules: snap-in keystone
• Poortuitvoering: schuin (angled)
• Kabelbevestiging: strain relief met kabelbinders (achterzijde)
• Stofbescherming: stofkap per poort
• Poortidentificatie: labelveld per poort
• Materiaal behuizing: metaal
• Montage: 19-inch serverkast
• Afmetingen (L x B x H): ca. 483 x 240 x 44 mm

Toelichting gebruikte termen
• Keystone-module: Verwisselbare aansluitmodule voor netwerkverbindingen die via een snap-in systeem in het paneel wordt geplaatst.
• Angled ontwerp: Schuin geplaatste poorten die kabels gecontroleerd geleiden en ruimte besparen in het rack.
• Strain relief: Voorziening om trekbelasting op kabels te verminderen en schade aan aansluitingen te voorkomen.
• 1U: Rackhoogte-eenheid van 44,45 mm.

Zoek je geschikte keystone-modules?
Bekijk hier het assortiment keystone-modules

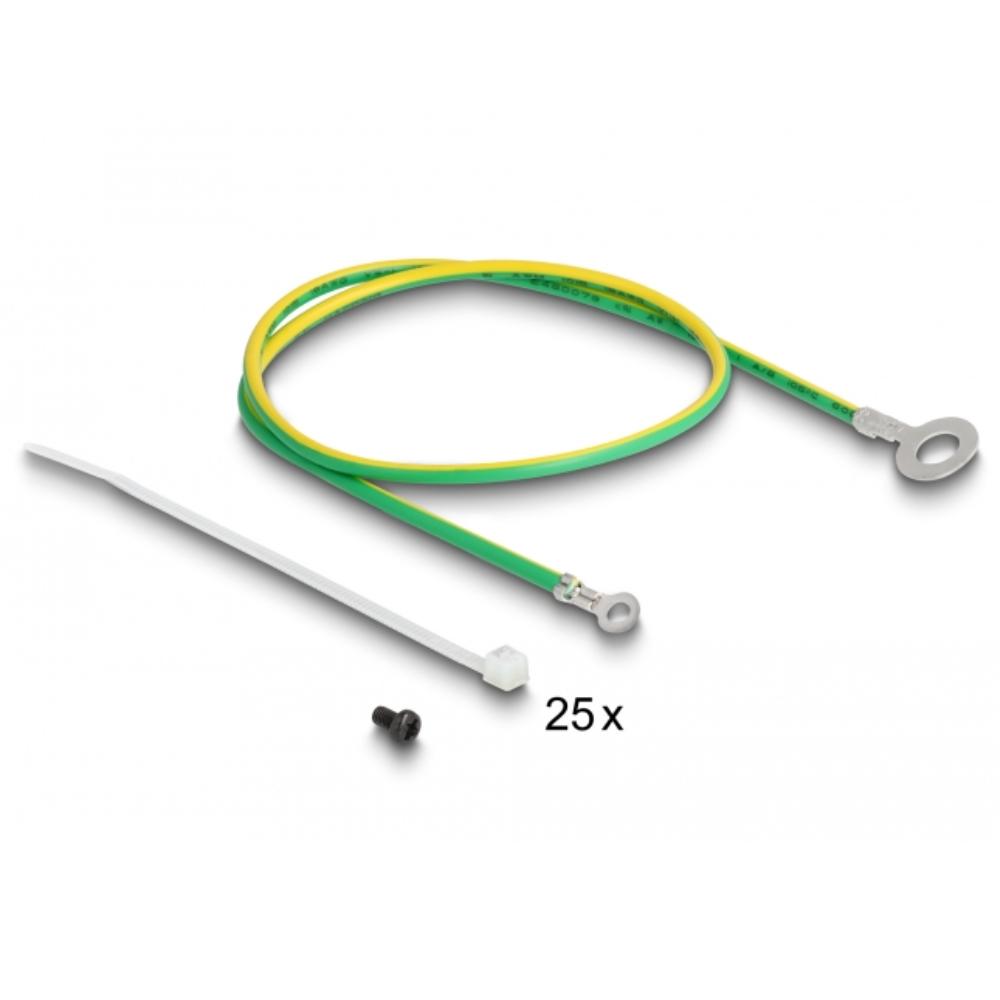

Inhoud van het pakket
• Keystone patchpaneel (24-poorts, 1U, angled)
• Aarddraad
• Bevestigingsschroef
• 25 x kabelbinders
