ST koppelstuk - Singlemode

Deze glasvezel koppeling is bedoeld voor het verbinden van twee ST-duplex glasvezelconnectoren binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.
De koppeling is uitgevoerd als een ST-duplex female naar ST-duplex female adapter en is geschikt voor singlemode OS2 (9/125 µm) toepassingen.

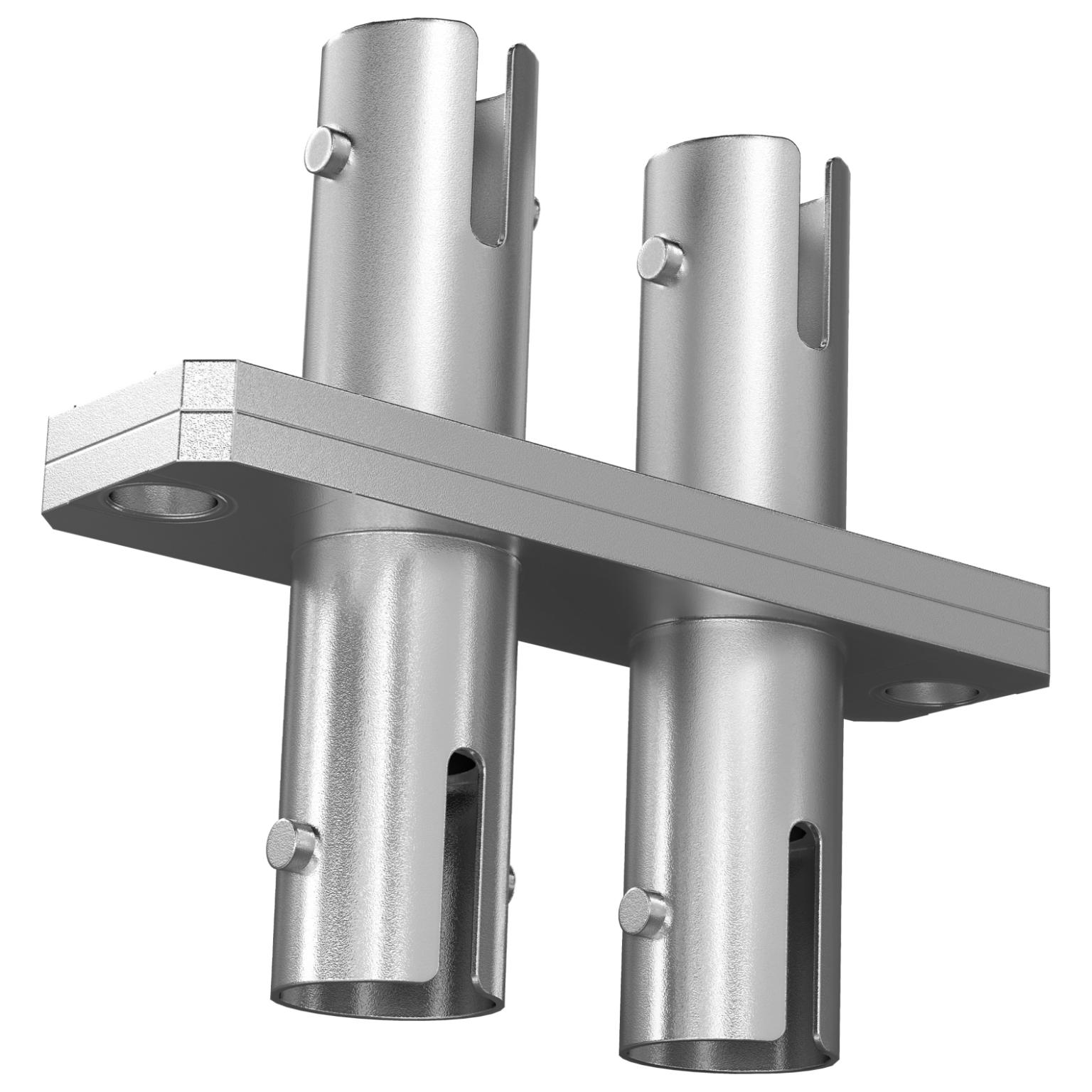

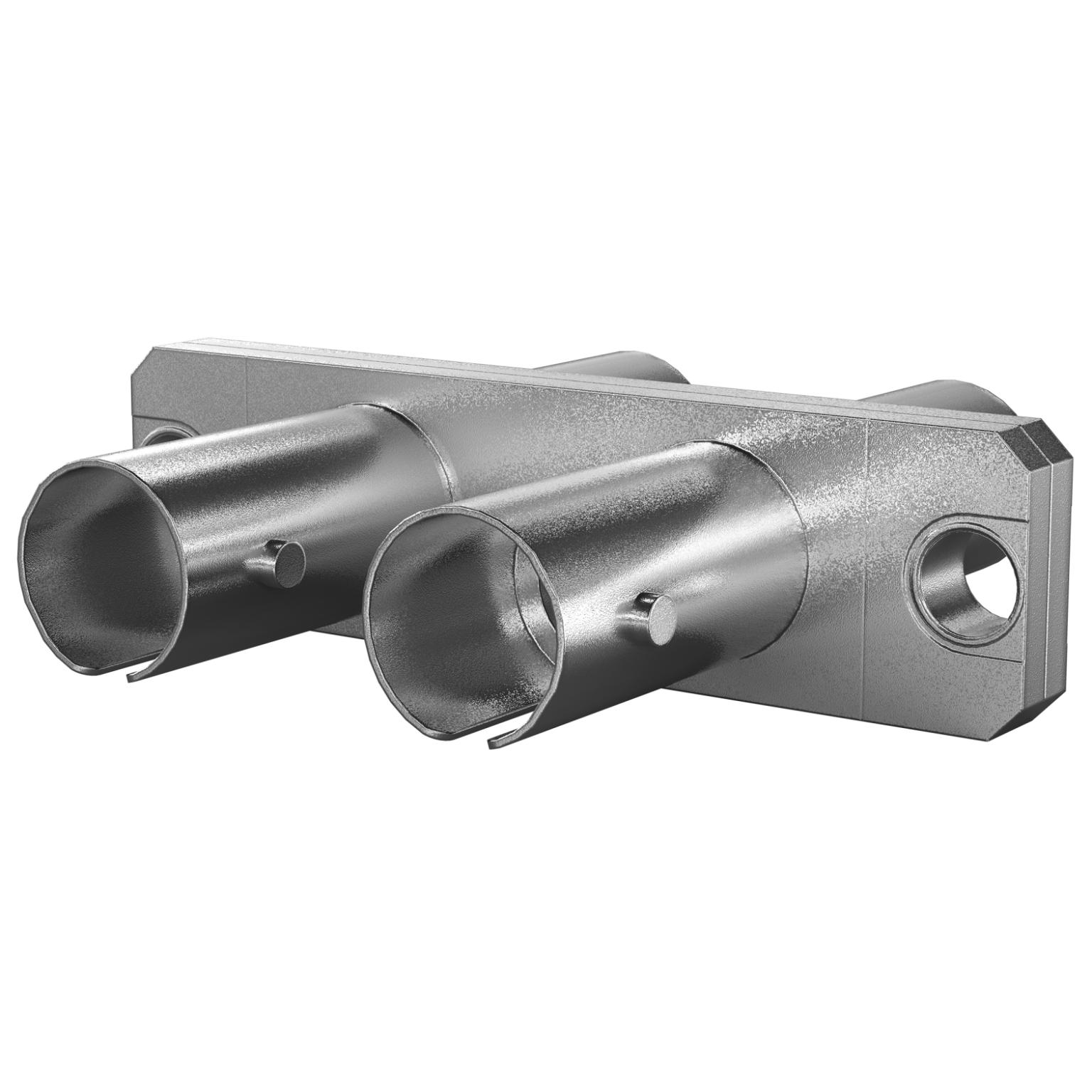

De metalen behuizing zorgt voor mechanische stabiliteit en betrouwbare montage in panelen met duplex uitsparing.
De geïntegreerde keramische alignment sleeves zorgen voor nauwkeurige uitlijning van de glasvezelkernen en lage optische demping.
Bevestiging vindt plaats via schroefmontage met meegeleverde M2 metrische schroeven.

Specificaties
• Type ST-duplex glasvezel koppeling
• Aansluiting zijde 1 ST-duplex female
• Aansluiting zijde 2 ST-duplex female
• Connector standaard IEC 61754-2
• Categorie OS2
• Connectorvergrendeling bajonetvergrendeling (ST)
• Paneelbevestiging schroefmontage met M2 metrische schroeven
• Behuizing uitvoering met flens
• Werkstof huls keramiek
• Werkstof behuizing metaal
• Interne shutter nee

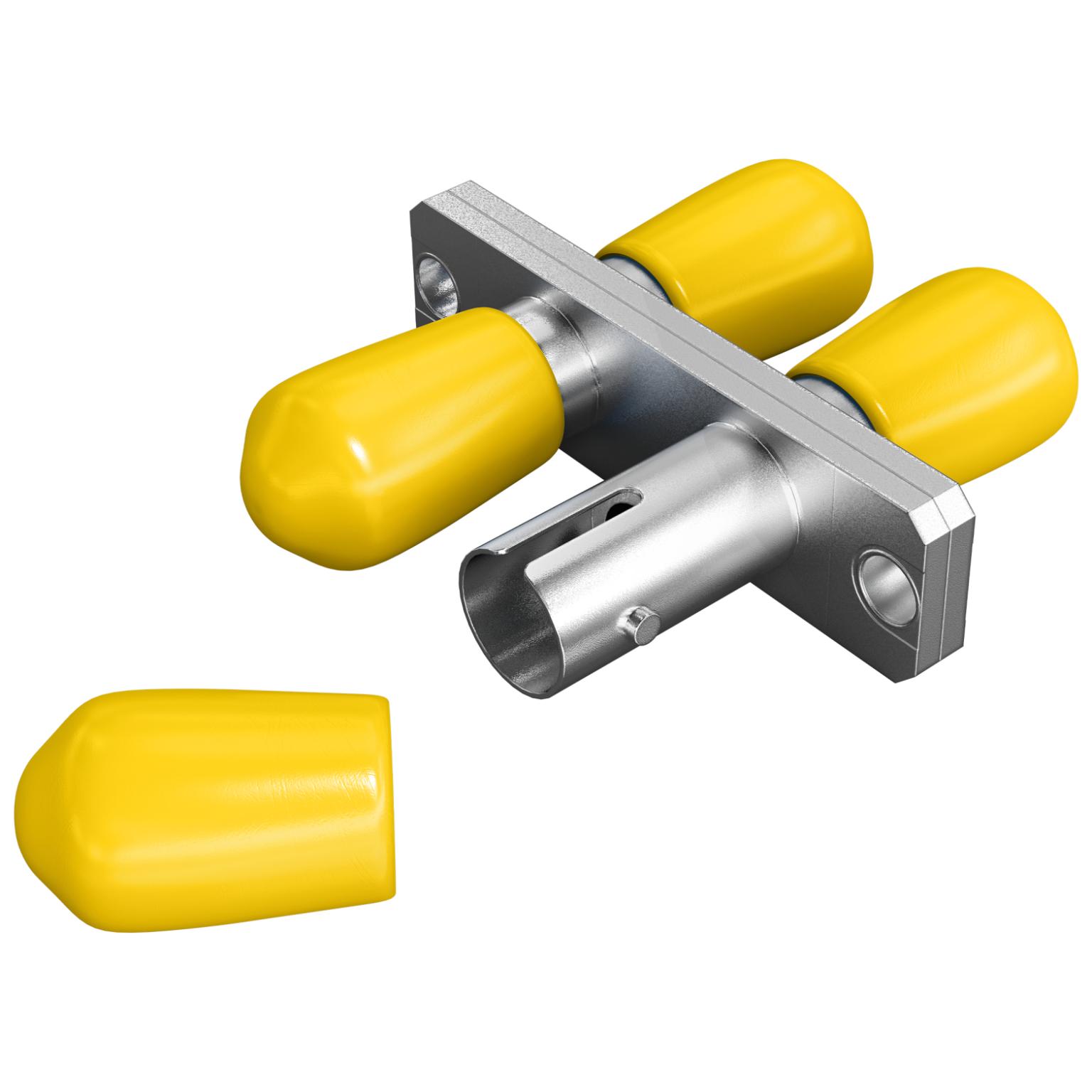

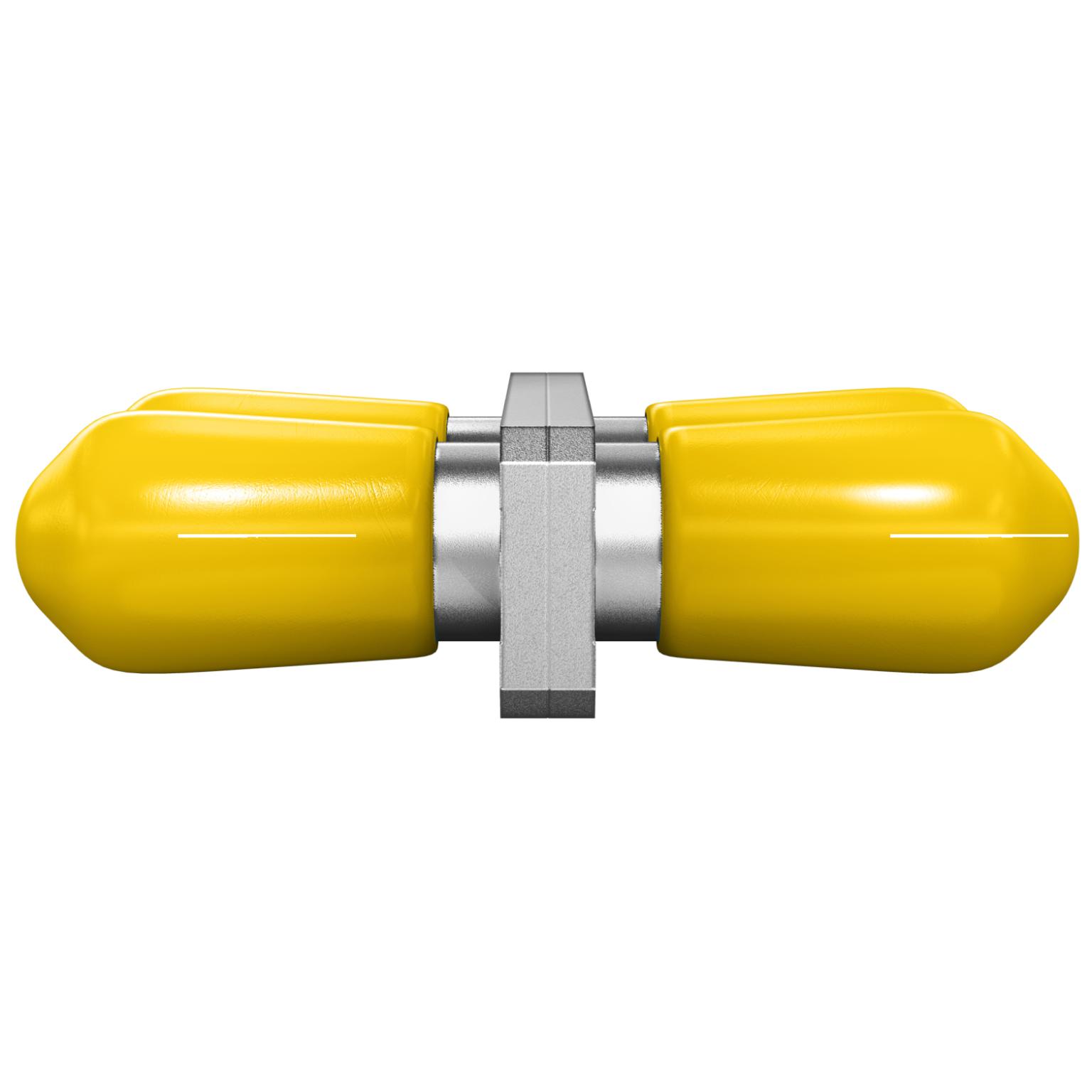

• Stofbescherming stofkappen aanwezig
• Bedrijfstemperatuur −40 tot 75 °C
• Opslagtemperatuur −40 tot 85 °C
• Afmetingen (LxBxH) 30,5 × 34,7 × 9,4 mm
• Verpakking polybag

IEC-normen
• IEC 61754-2 definitie van ST-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies

Uitleg van termen
• ST ronde glasvezelconnector met bajonetvergrendeling
• Duplex twee afzonderlijke glasvezels voor gelijktijdige bidirectionele communicatie
• OS2 singlemode categorie geschikt voor transmissie bij 1310 en 1550 nm over lange afstanden
• Keramische huls precisie-alignment sleeve voor exacte centrering van glasvezelkernen
• Flens montageplaat voor vaste bevestiging in panelen of behuizingen
• Bajonetvergrendeling kwartslagmechanisme voor stabiele ST-connectorverbinding
• Schroefmontage mechanische bevestiging van de koppeling in een paneel of uitsparing
• Invoegverlies optische demping bij overgang tussen twee glasvezelcomponenten

Algemene uitleg over glasvezel-koppelingen
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen.
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen.
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen.
• Simplex enkele glasvezel voor gegevensoverdracht in één richting.
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen.
