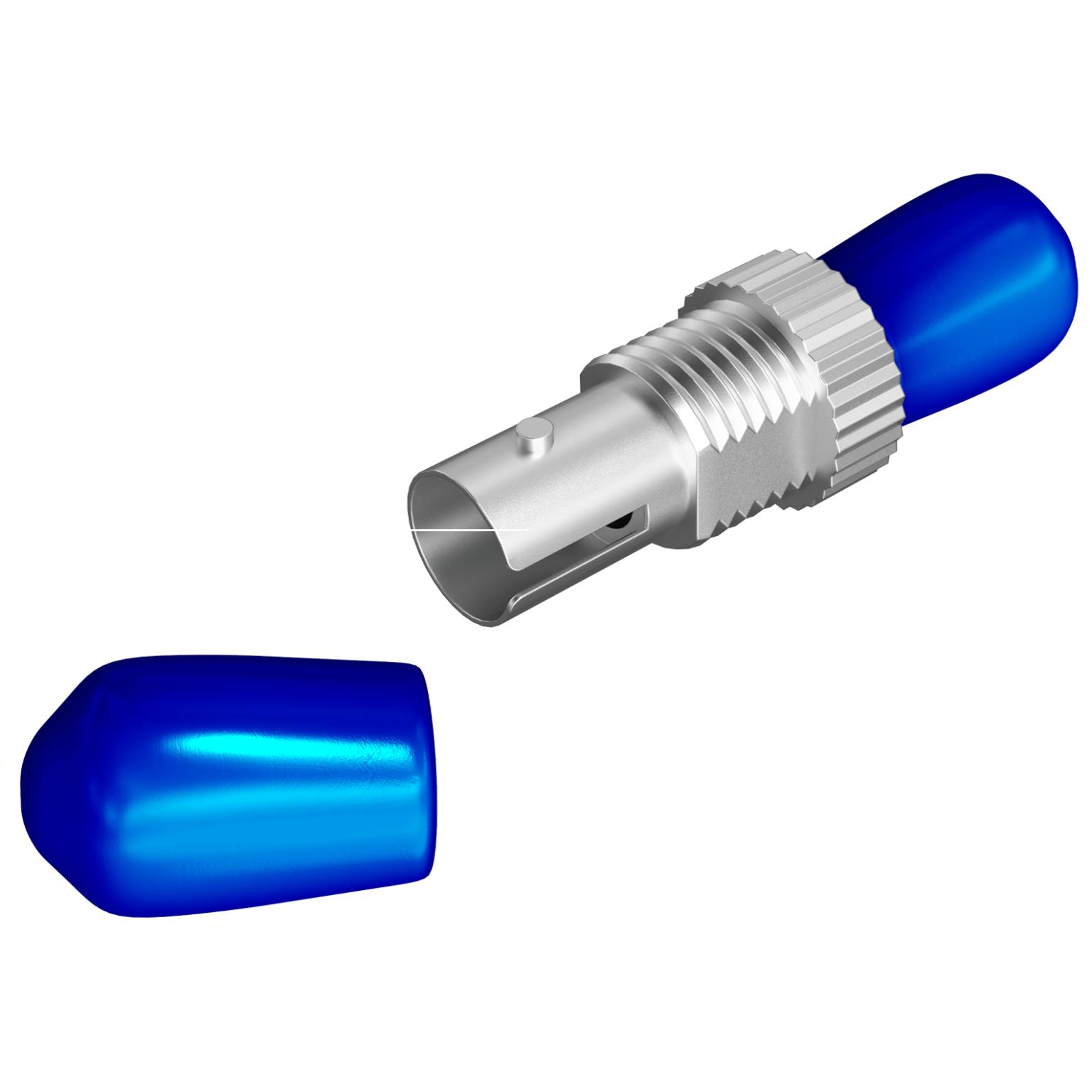

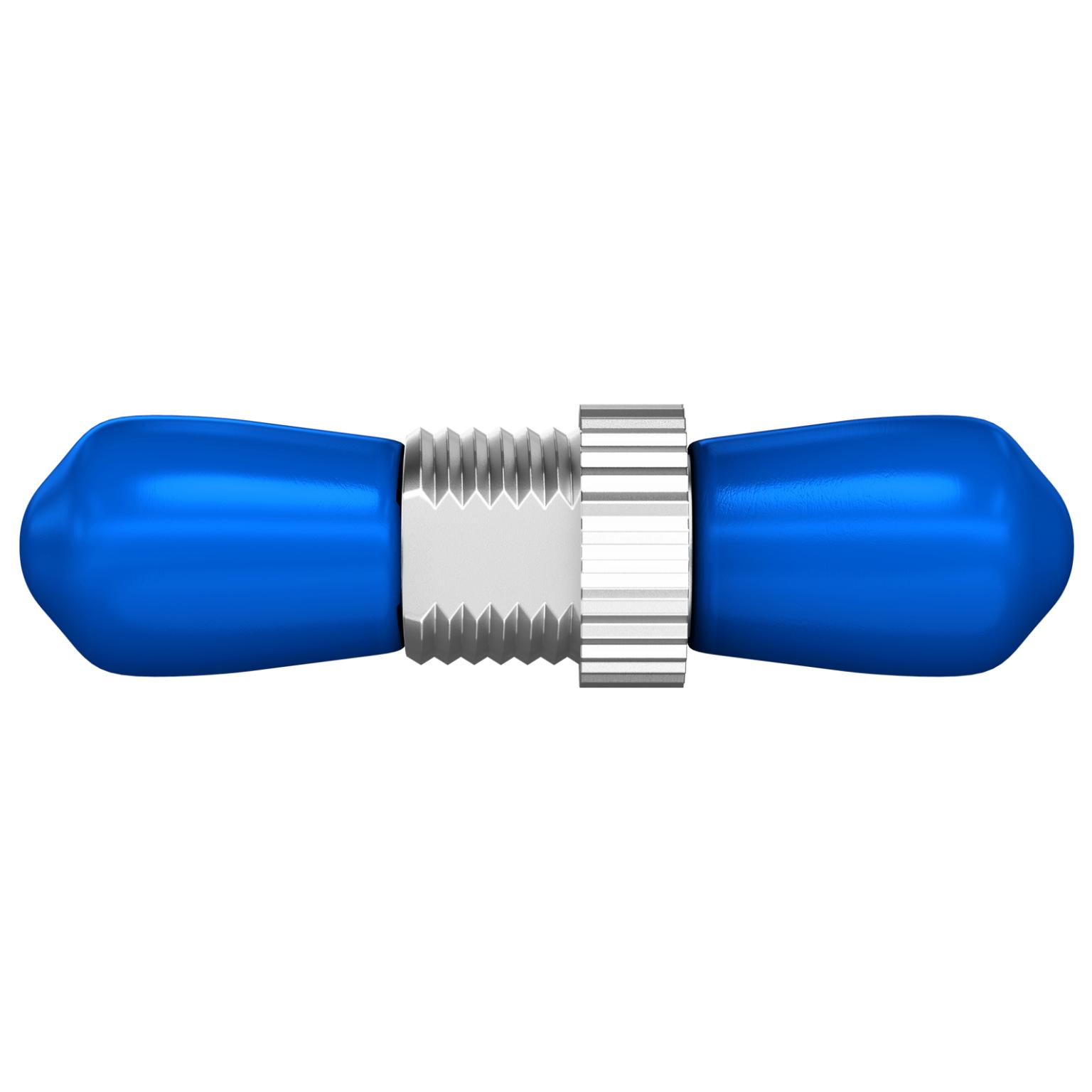

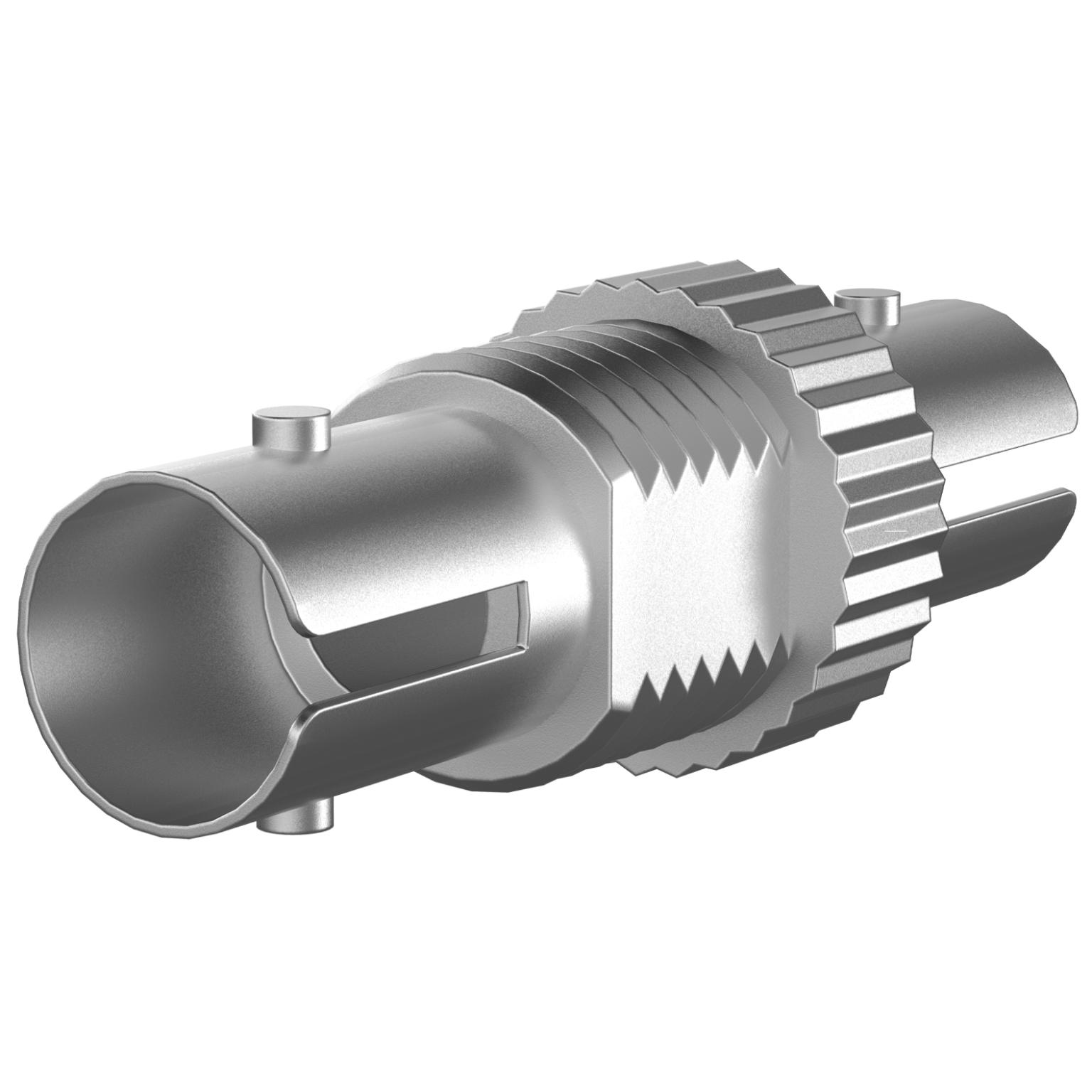

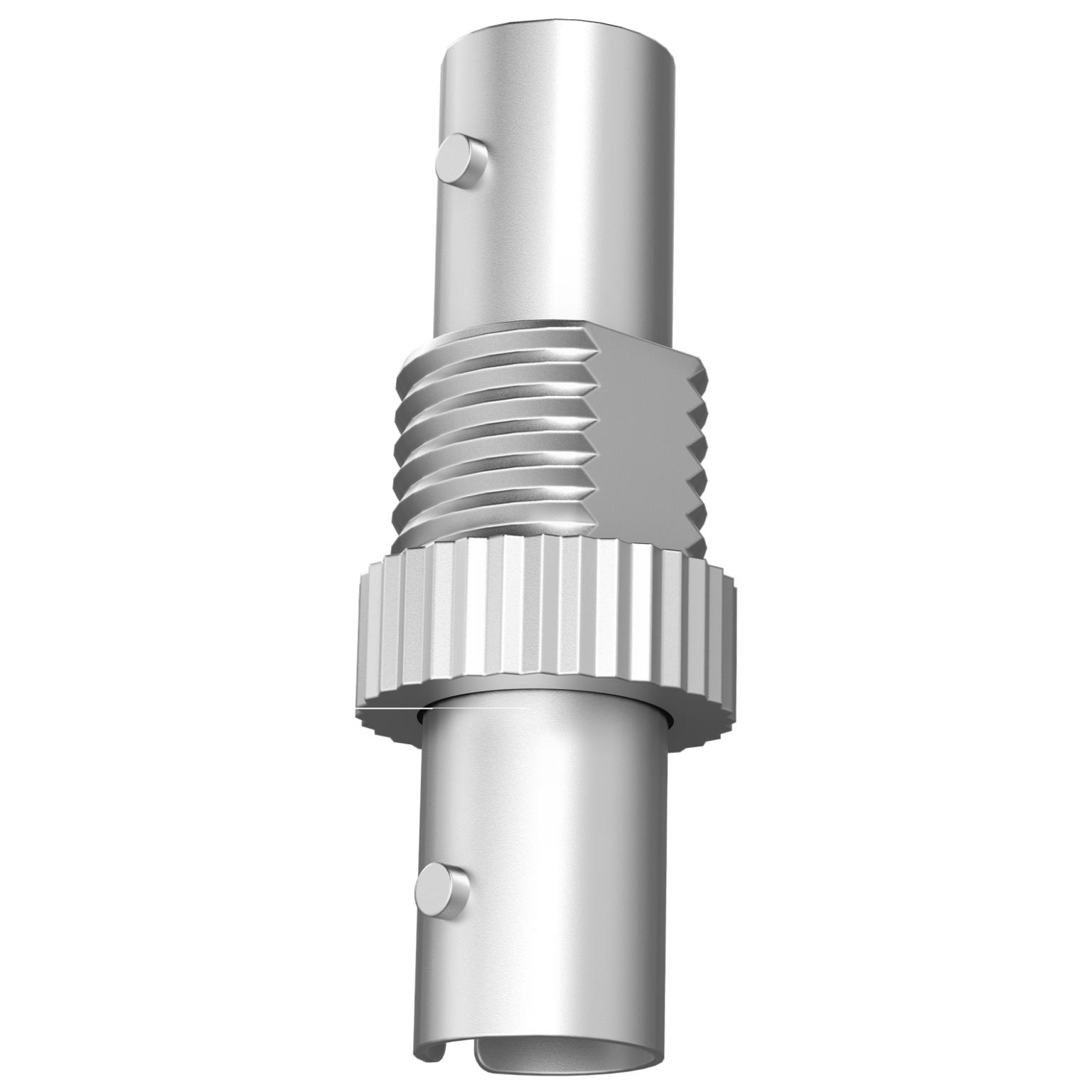

ST koppelstuk - Singlemode

Deze glasvezel koppeling is bedoeld voor het verbinden van twee ST-simplex glasvezelconnectoren binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.
De koppeling is uitgevoerd als een ST-simplex female naar ST-simplex female adapter en is geschikt voor singlemode OS2 (9/125 µm) toepassingen.
De metalen behuizing zorgt voor mechanische stabiliteit en betrouwbare bevestiging in panelen met D-hole uitsparing.
De geïntegreerde keramische alignment sleeve zorgt voor nauwkeurige uitlijning van de glasvezelkernen en stabiele signaaloverdracht.
Bevestiging vindt plaats via schroefmontage met meegeleverde metrische zeskantmoer.

Specificaties
• Type ST-simplex glasvezel koppeling
• Aansluiting zijde 1 ST female
• Aansluiting zijde 2 ST female
• Connector standaard IEC 61754-2
• Categorie OS2
• Bevestiging schroefmontage (metrische moer inbegrepen)
• Behuizing uitvoering flensloos, geschikt voor D-hole montage
• Werkstof huls keramiek
• Werkstof behuizing metaal
• Interne shutter nee
• Stofbescherming stofkap aanwezig
• Bedrijfstemperatuur −40 tot 75 °C
• Opslagtemperatuur −40 tot 85 °C
• Afmetingen (LxBxH) 29,2 × 11,2 × 11,2 mm
• Verpakking polybag
• Accessoire metrische bevestigingsschroef / moer inbegrepen

IEC-normen
• IEC 61754-2 definitie van ST-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies

Uitleg van termen
• ST ronde glasvezelconnector met bajonetvergrendeling
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• OS2 singlemode categorie geschikt voor transmissie bij 1310 en 1550 nm
• Keramische huls precisie-alignment sleeve voor exacte centrering van glasvezelkernen
• D-hole paneeluitsparing voor montage van ronde glasvezelkoppelingen
• Bajonetvergrendeling kwartslagvergrendeling voor stabiele mechanische verbinding
• Invoegverlies optische demping bij overgang tussen twee glasvezelcomponenten

Algemene uitleg over glasvezel-koppelingen
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen.
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden.
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen.
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen.
