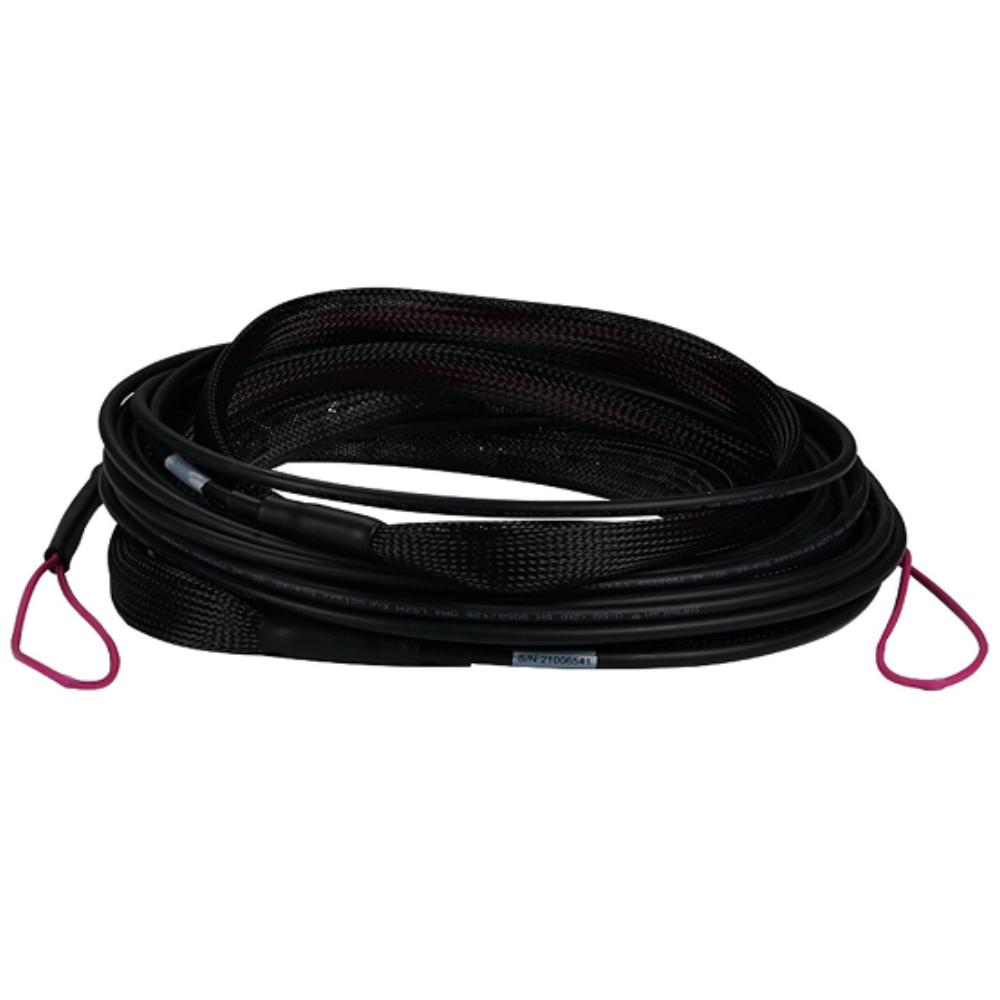

Glasvezelkabel op rol

Deze glasvezel trunkkabel is bedoeld voor het realiseren van vaste meervezel backboneverbindingen tussen passieve glasvezelinterfaces en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.
De kabel is uitgevoerd als een meervezelconfiguratie met 12× SC-connectoren en is geschikt voor multimode OM4 (50/125 µm) toepassingen.
De aansluiting betreft een SC-SC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP/SFP+ modules, ODF’s en patchpanelen.
De LSZH mantel met Dca-brandclassificatie maakt de kabel geschikt voor vaste installatie in gebouwen conform CPR-richtlijnen.

Specificaties
• Type kabel trunkkabel meervezel
• Uitvoering 12 vezels
• Lengte 160 m
• Vezeltype multimode 50/125 µm
• Categorie OM4 conform IEC 60793-2
• Kwaliteitsklasse A/1 conform IEC 61753-222-2
• Aantal vezels 12
• Connector zijde 1 SC
• Connector zijde 2 SC
• Connector standaard IEC 61754-4
• Connector afwerking UPC
• Kabeltype U-DQ(ZN)BH
• Kabeldiameter 6,0 mm
• Mantelmateriaal LSZH
• Mantelkleur zwart
• Brandklasse Dca conform EN 50575
• Maximale trekkracht 200 N
• Buigradius dynamisch 180 mm
• Buigradius statisch 90 mm
• Bedrijfstemperatuur 0 tot 50 °C
• Opslagtemperatuur −20 tot 70 °C
• Typisch invoegverlies 850 nm ≤ 0,30 dB per connector
• Test fabriekmatig getest met individueel meetprotocol per vezel

IEC-normen
• IEC 60793-2 specificatie van multimode glasvezel
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies
• IEC 60754-1 bepaling van halogeengehalte
• IEC 61034-1 bepaling van rookontwikkeling

EN-normen
• EN 50575 CPR-classificatie voor kabelbrandgedrag
• EN 60754-1/2 bepaling van halogeenvrij en corrosiviteit

Uitleg van termen
• SC glasvezelconnector met push-pull vergrendeling en 2,5 mm ferrule
• Multimode 50/125 µm glasvezeltype geschikt voor hoge bandbreedte binnen gebouwen en datacenters
• OM4 multimode categorie geoptimaliseerd voor 10G/40G transmissie bij 850 nm
• U-DQ(ZN)BH meervezelkabel met centrale buisconstructie en halogeenvrije mantel
• CPR Construction Products Regulation (EU 305/2011) voor brandveiligheid van kabels binnen gebouwen
• Dca brandklasse die beperkte bijdrage aan brandontwikkeling en rookvorming aangeeft
• LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkeling
• Invoegverlies optische demping bij overgang tussen glasvezelcomponenten
• OD buitendiameter van de kabel voor berekening van minimale buigradius

Algemene uitleg over glasvezel-kabels
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• FC glasvezelconnector met schroefvergrendeling

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel voor korte tot middellange afstanden binnen gebouwen en datacenters
• Singlemode glasvezel voor lange afstanden en backboneverbindingen
