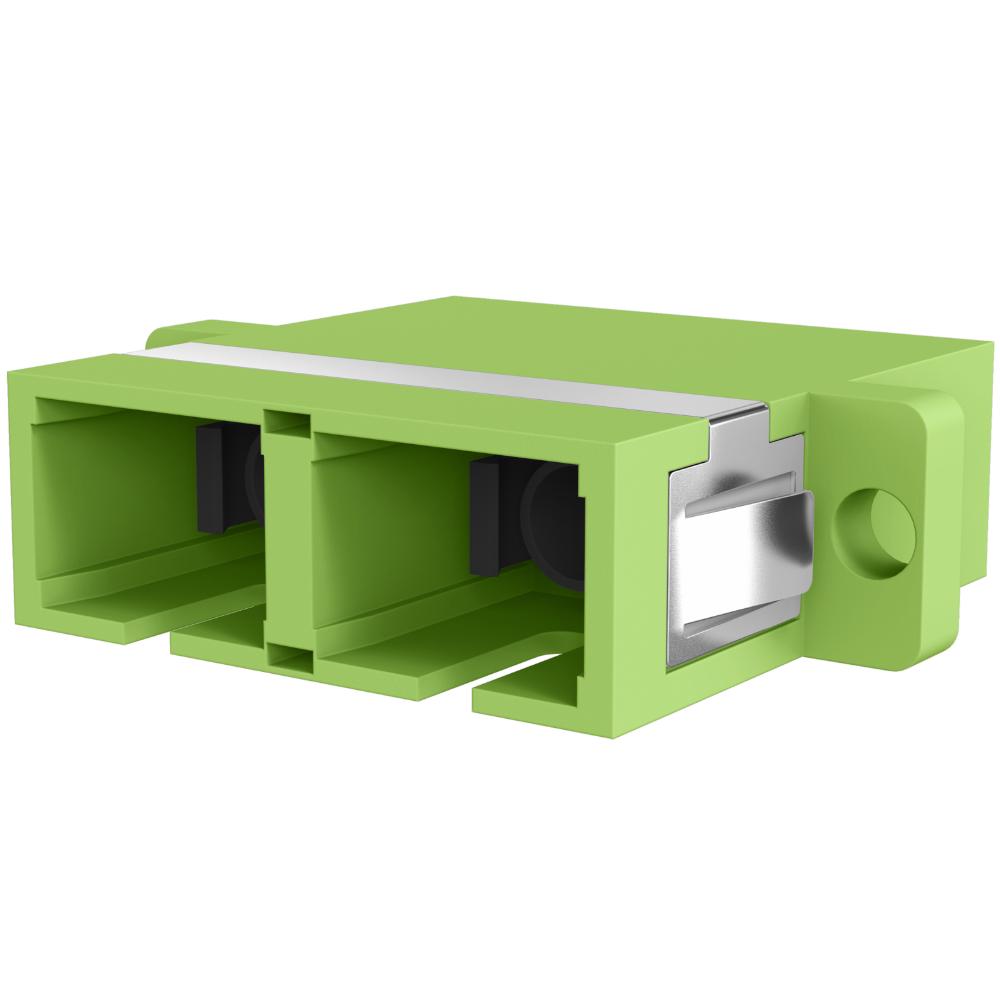

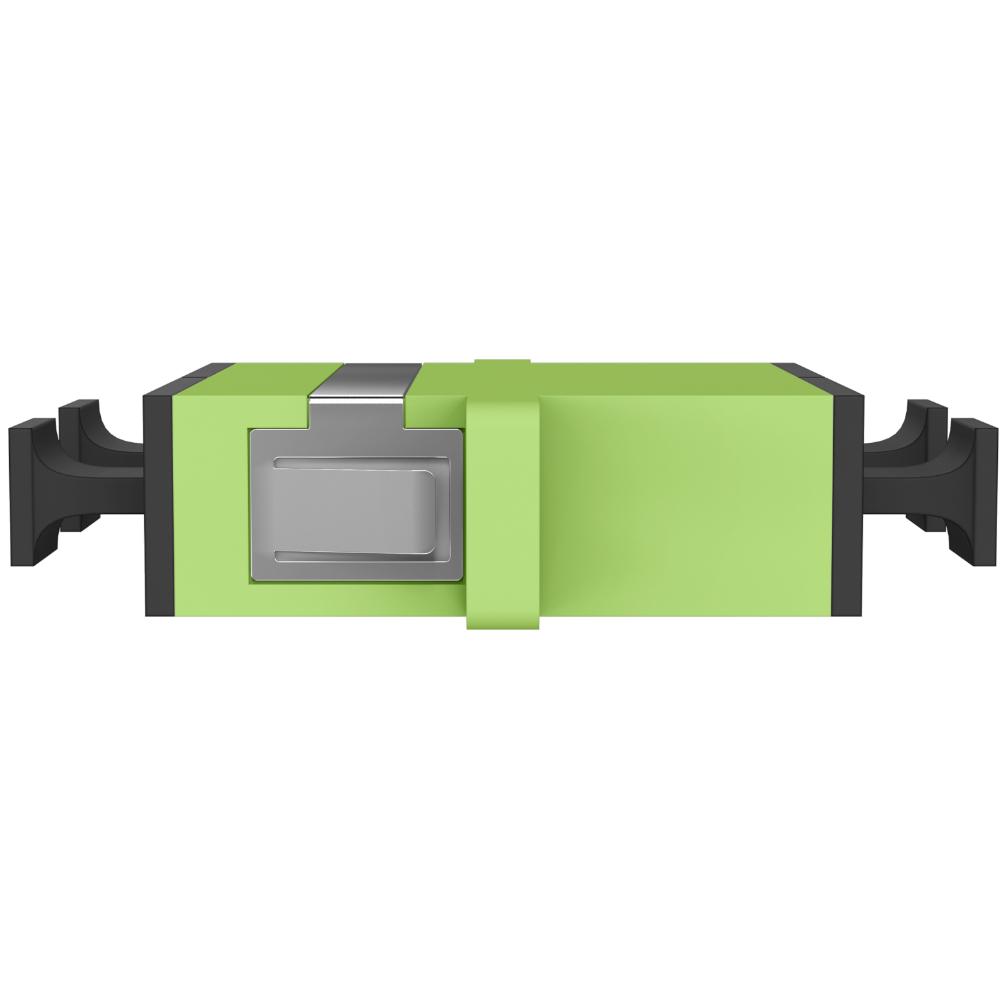

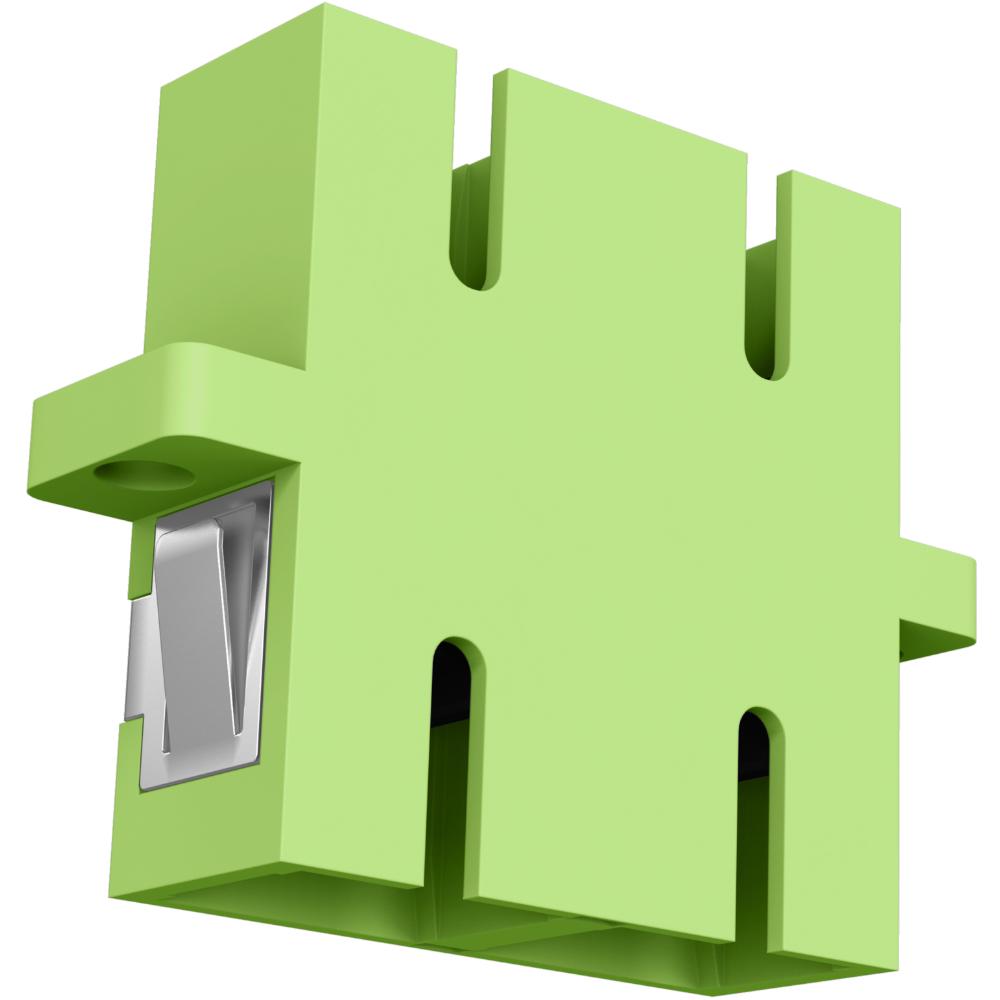

SC glasvezel koppelstuk

Deze glasvezel koppeling is bedoeld voor het verbinden van twee SC-duplex glasvezelconnectoren binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.
De koppeling is uitgevoerd als een SC-duplex female naar SC-duplex female adapter en is geschikt voor multimode OM5 (50/125 µm) toepassingen.
De geïntegreerde keramische alignment sleeve zorgt voor nauwkeurige uitlijning van de glasvezelkernen en stabiele, lage demping.
De behuizing is voorzien van een flensconstructie en kan worden bevestigd via klikvergrendeling of schroefmontage.

Specificaties
• Type SC-duplex glasvezel koppeling
• Aansluiting zijde 1 SC-duplex female
• Aansluiting zijde 2 SC-duplex female
• Connector standaard IEC 61754-4
• Categorie OM5
• Bevestiging schroefmontage of klik-/rastvergrendeling
• Behuizing uitvoering met flens
• Werkstof huls keramiek
• Werkstof behuizing kunststof

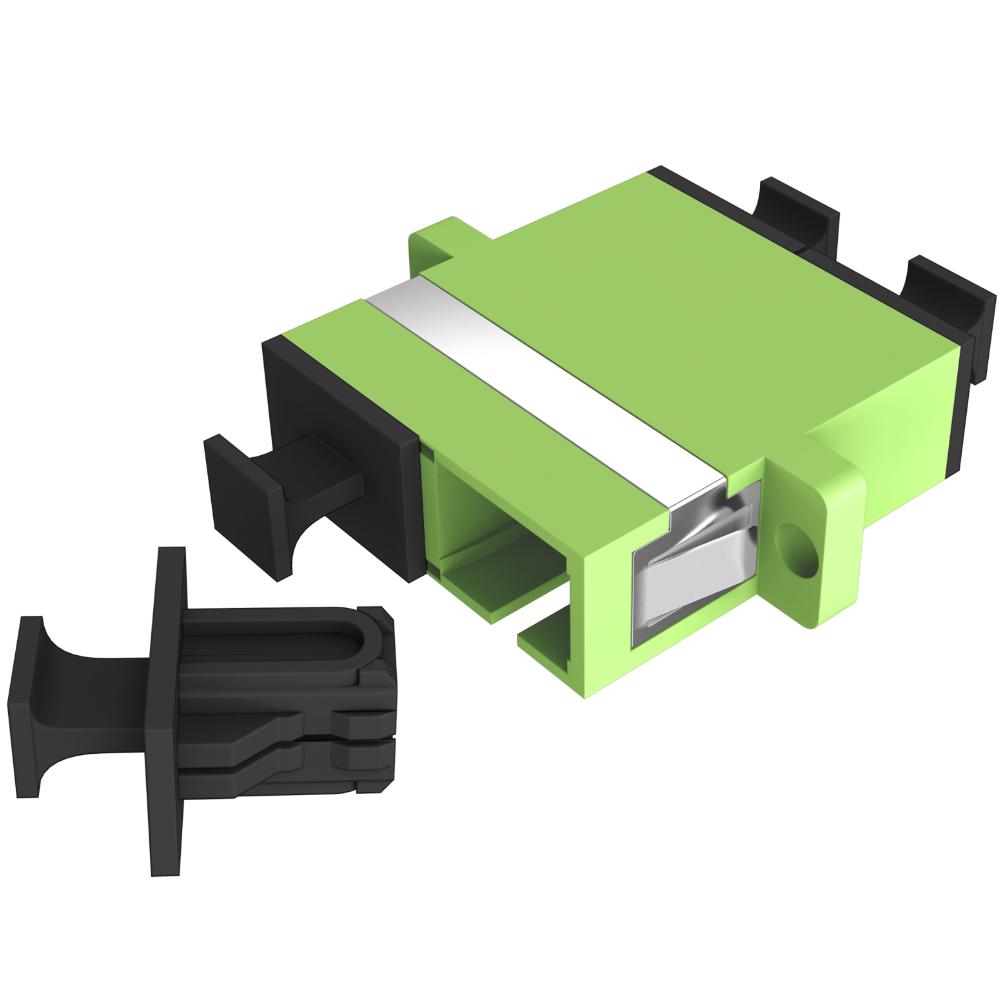

• Stofbescherming stofkap aanwezig
• Interne shutter nee
• Bedrijfstemperatuur −40 tot 75 °C
• Opslagtemperatuur −40 tot 85 °C
• Afmetingen (LxBxH) ca. 27,5 × 35,0 × 9,3 mm
• Verpakking polybag
• Accessoire bevestigingsschroef (optioneel)

IEC-normen
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies

Uitleg van termen
• SC-duplex dubbele glasvezelconnectorconfiguratie voor gelijktijdige bidirectionele communicatie
• OM5 breedband multimode glasvezelcategorie geoptimaliseerd voor SWDM-transmissie en hoge datasnelheden bij 850-953 nm
• Keramische huls precisie-alignment sleeve voor exacte centrering van glasvezelkernen
• Flens montageplaat voor vaste bevestiging in panelen of behuizingen
• Rastvergrendeling klikmechanisme voor snelle paneelmontage
• Invoegverlies optische demping bij overgang tussen twee glasvezelcomponenten

Algemene uitleg over glasvezel-koppelingen
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Multimode glasvezel wordt toegepast voor korte tot middellange afstanden binnen gebouwen en datacenters
• Singlemode glasvezel wordt toegepast voor lange afstanden en backboneverbindingen
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen
