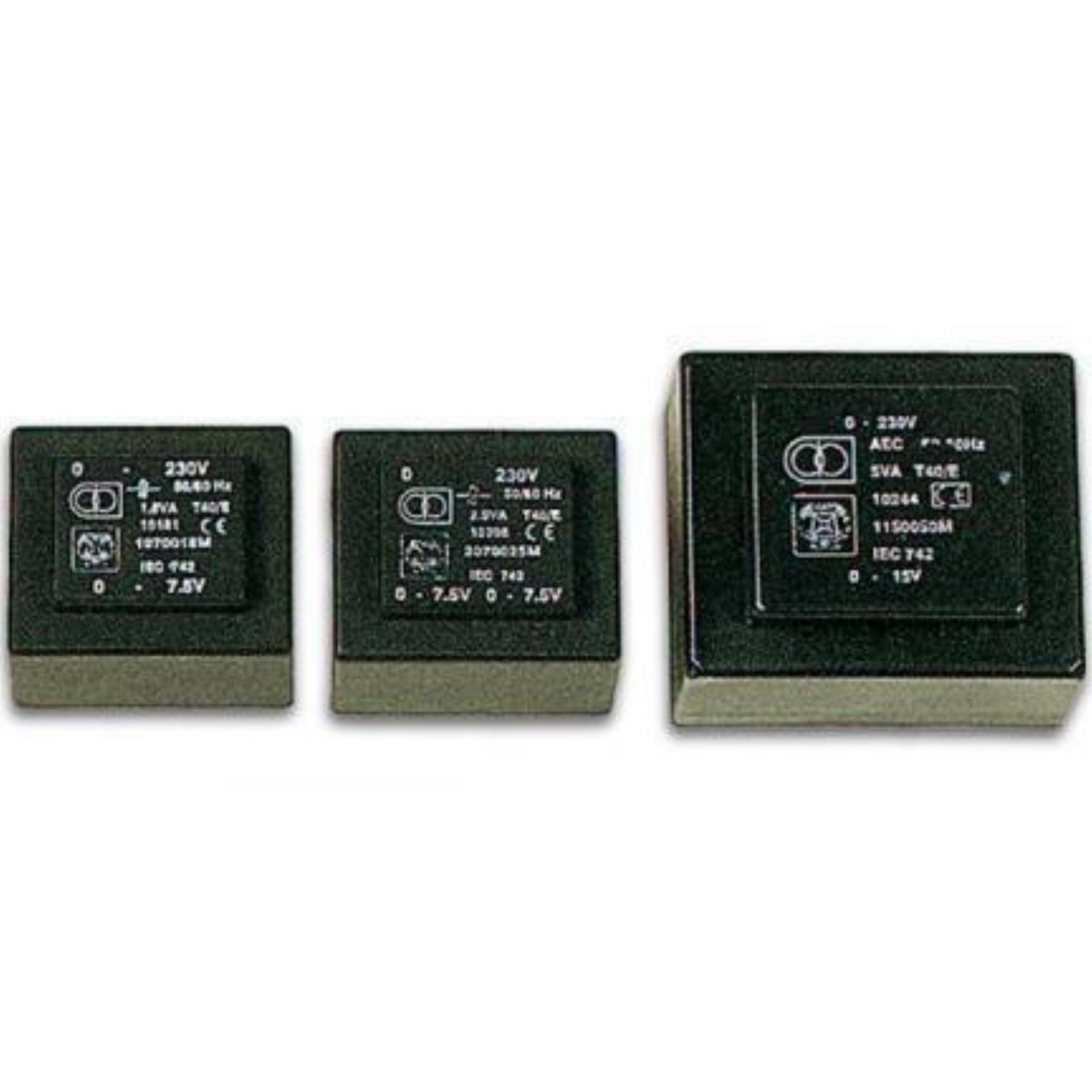

Ingegoten transformator

spanning: 2 x 9V
stroomsterkte: 2 x 0.670A
isolatieweerstand: >5Mohm / 500Vcc
elektrische sterkte: >5kV min.
ontworpen voor een omgevingstemperatuur van max. 40°C
materialen van thermische klasse E 120°
bestand tegen kortsluiting tot 3VA
mogelijkheid tot beveiliging d.m.v. een thermische zekering
max. temperatuur voor klasse E: 95°C
primaire spanning: 230V ± 10%, 50/60Hz
secundaire spanningstolerantie: +7% - 3% bij 230V en max. belasting
perfecte soldeerbaarheid voor een golfbad
CE-label
kruipafstand en ruimtes volgens IEC742

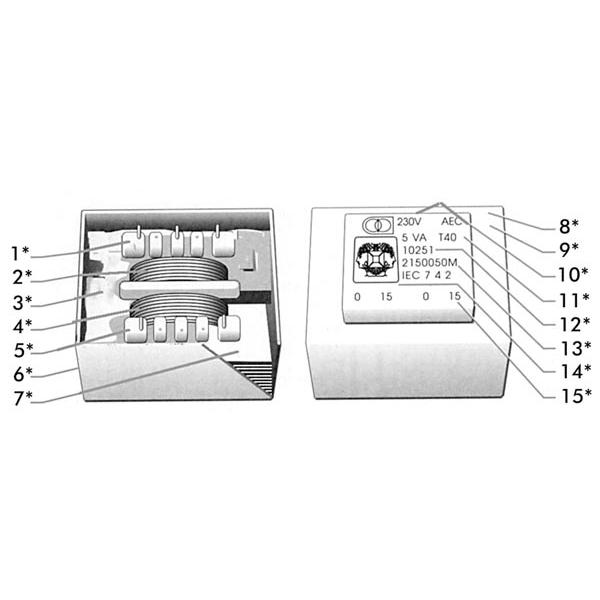

figuur:
1*: spoel met 2 kamers
2*: primaire wikkeling
3*: inkapseling in epoxyhars
4*: secundaire wikkeling
5*: aansluitingspennen
6*: behuizing in polyamide
7*: magnetische kern
8*: veiligheidstransfo
9*: kortsluitveilig
10*: primaire spanning
11*: nominaal vermogen / nominale temperatuur
12*: referentie van de fabrikant
13*: ordercode
14*: goedkeuring :
15*: nominale secundaire spanningen
