Glasvezel kabel - ST - OM1

Deze glasvezel patchkabel is bedoeld voor het realiseren van korte glasvezelverbindingen tussen passieve bekabelingspoorten en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.

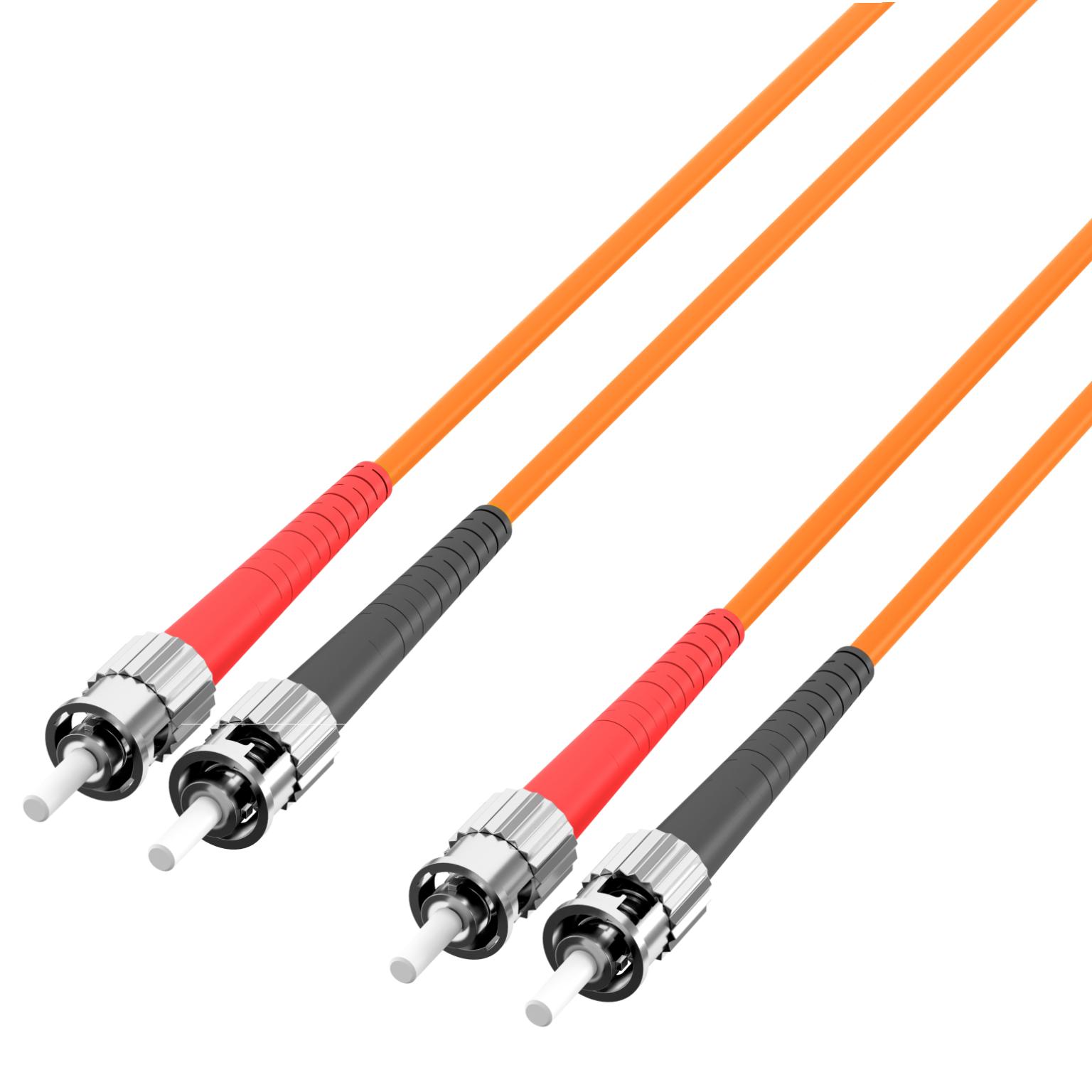

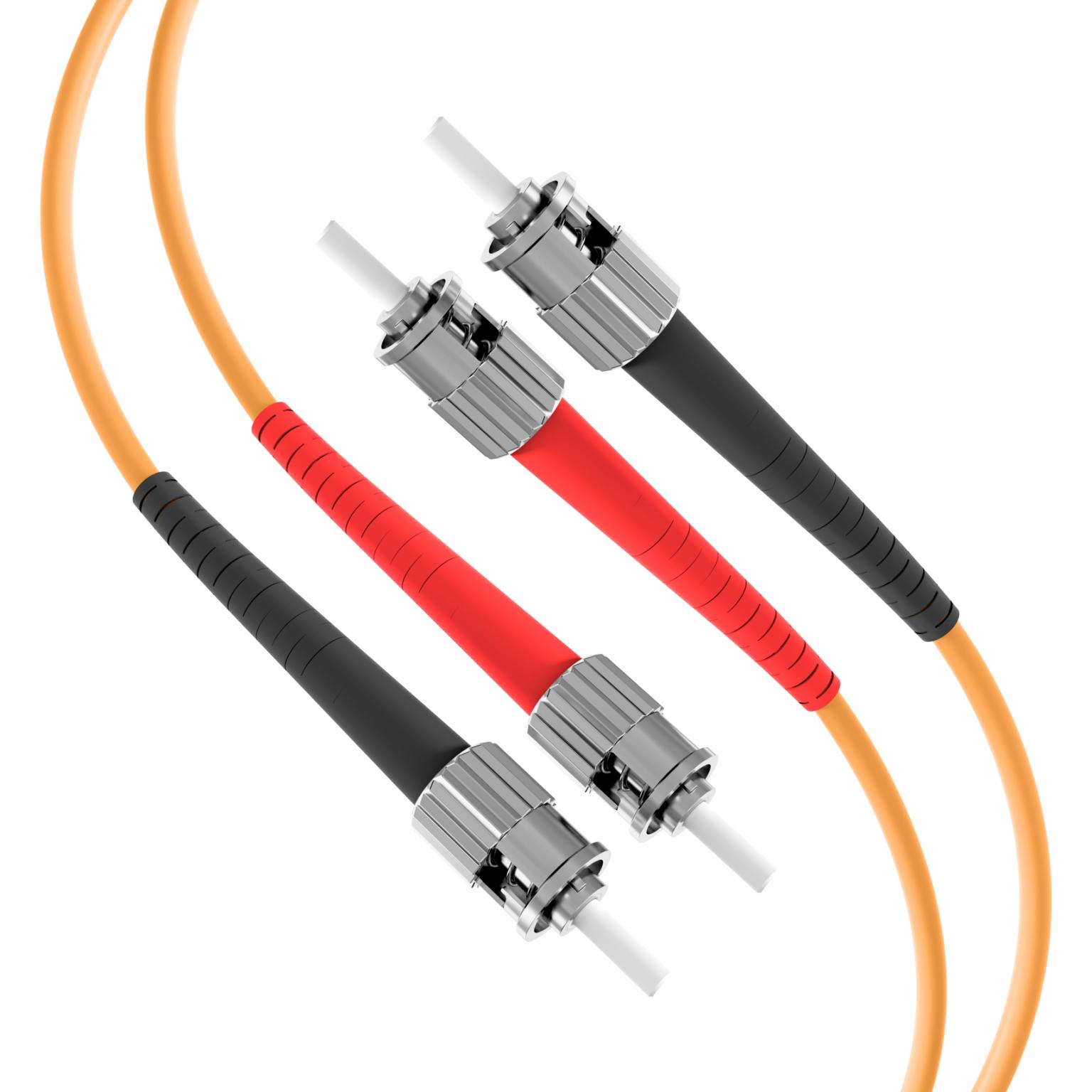

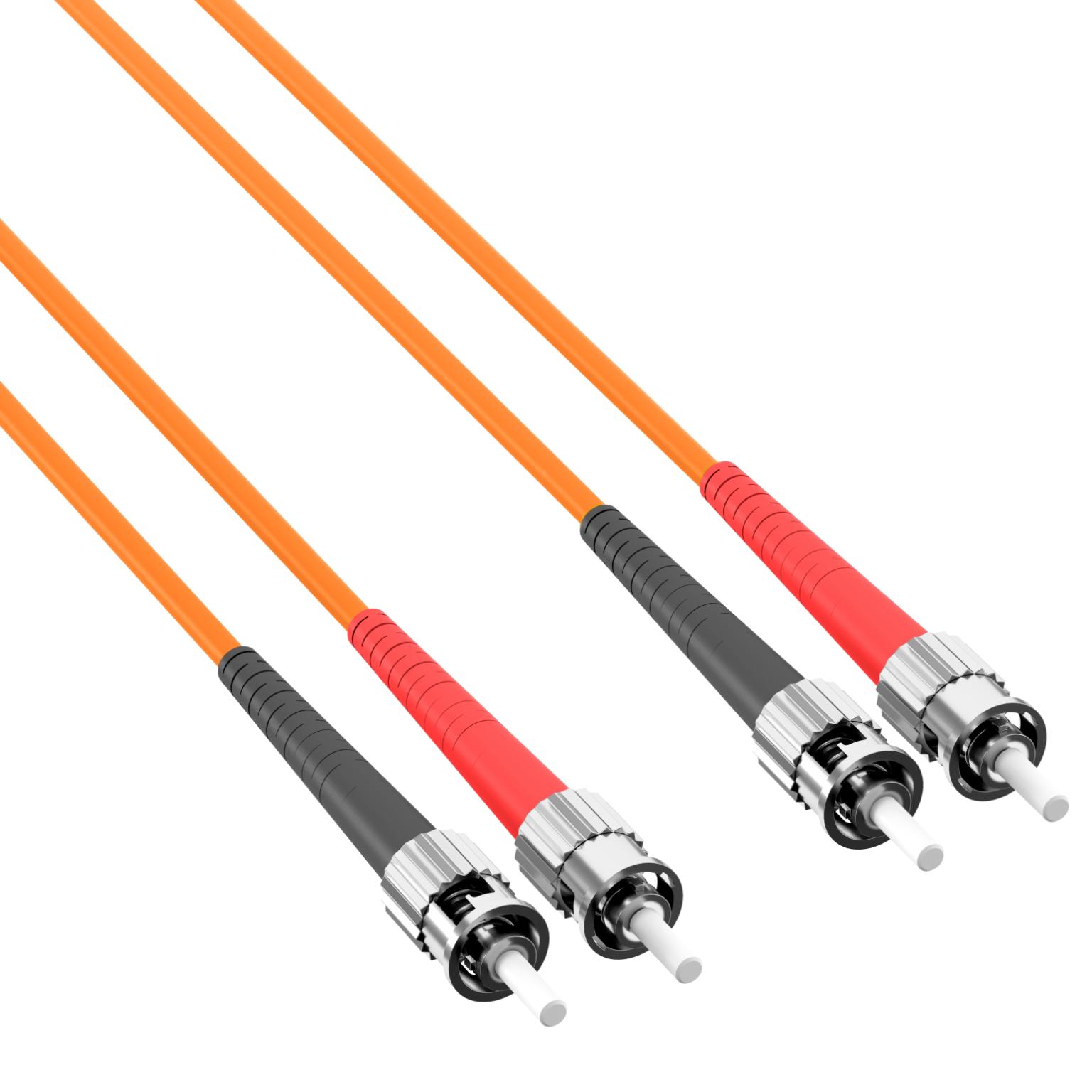

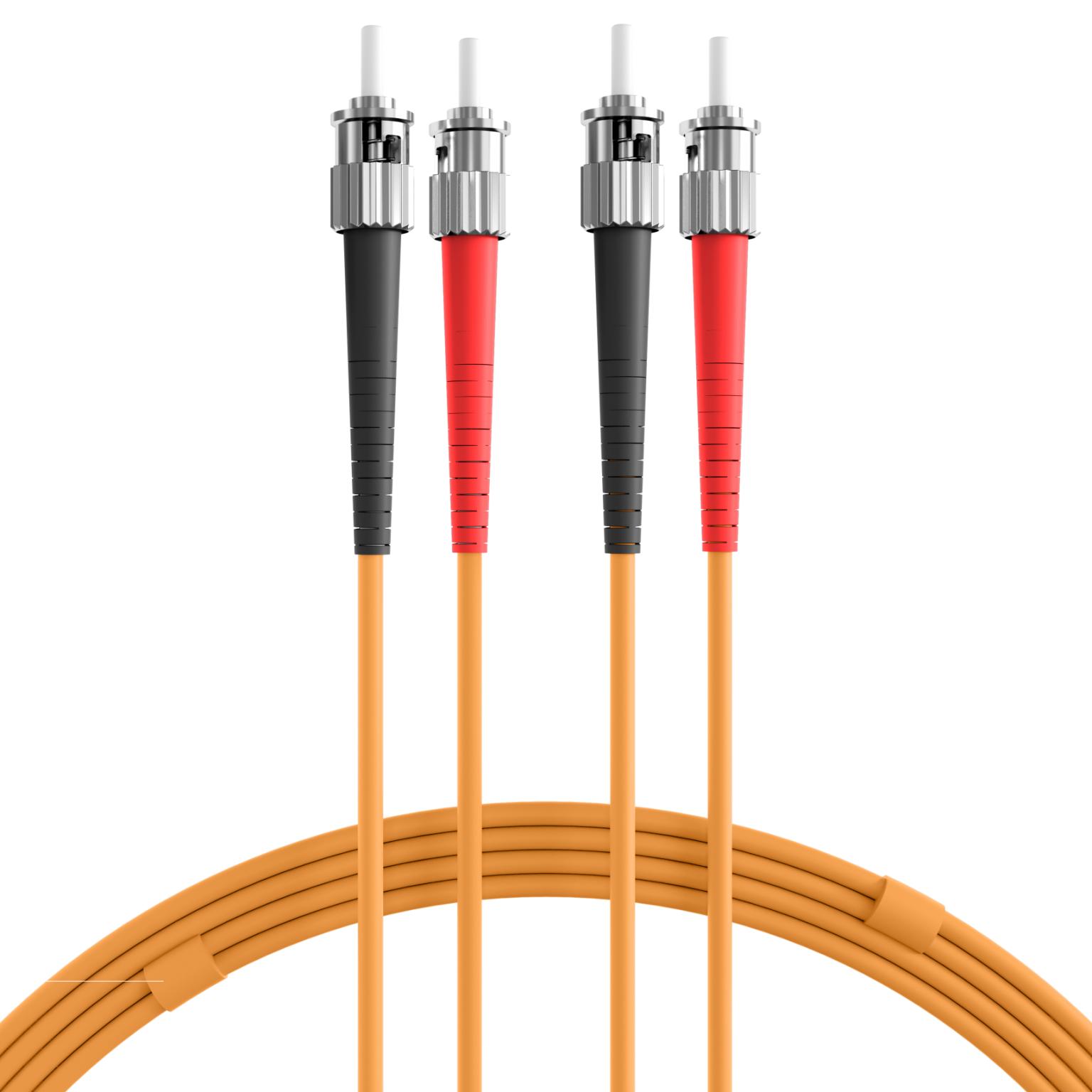

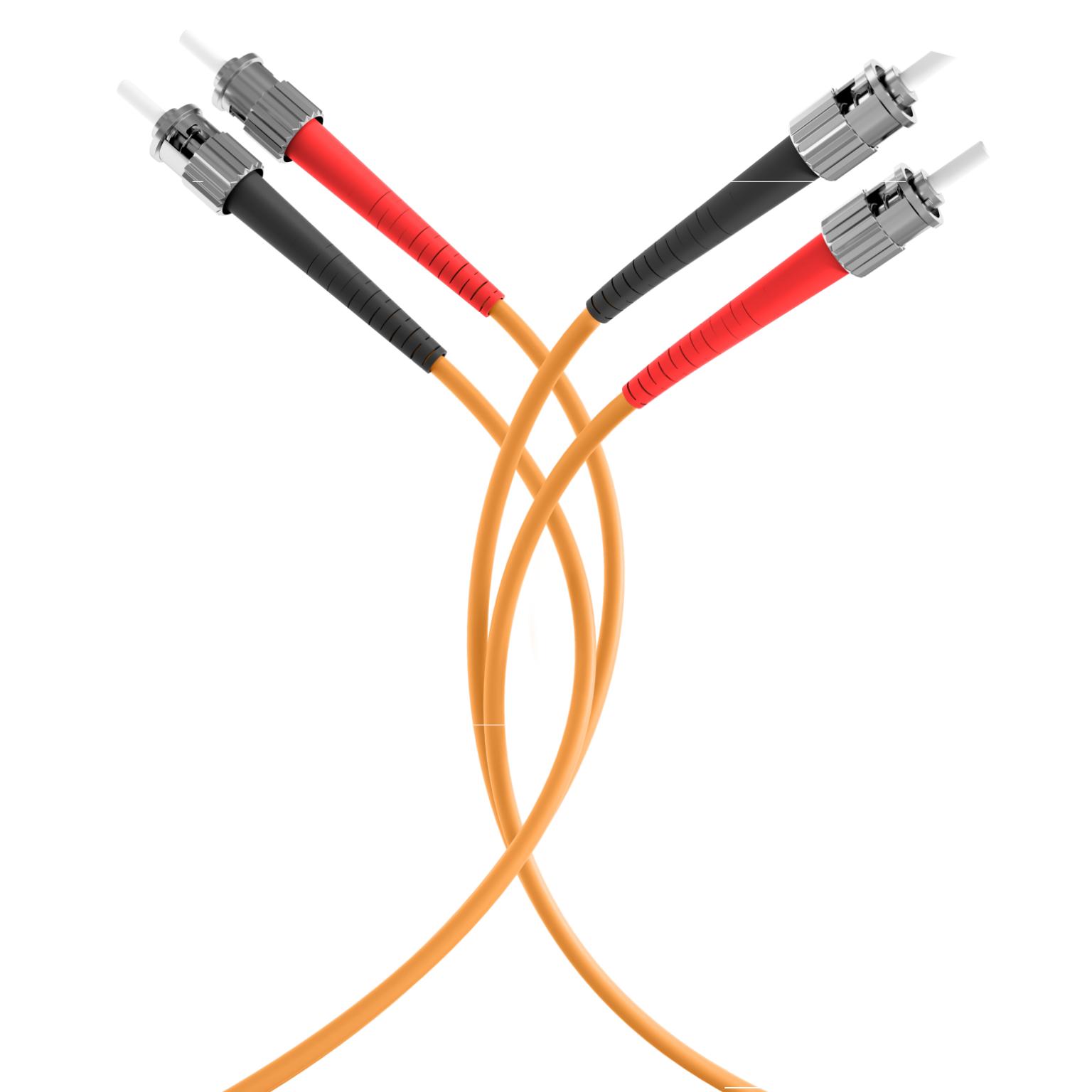

De kabel is uitgevoerd als een duplex configuratie met ST-connectoren aan beide zijden en is geschikt voor multimode OM1 (62,5/125 µm) toepassingen.
De aansluiting betreft een ST-ST glasvezelverbinding voor punt-tot-punt verbindingen of voor het koppelen van patchpanelen aan actieve netwerkpoorten.
De LSZH mantel is halogeenvrij en rookarm conform IEC-normen.
De kabel is voorzien van aramide trekontlasting voor mechanische stabiliteit.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering duplex
• Aantal vezels 2
• Aansluiting zijde A ST male
• Aansluiting zijde B ST male
• Connector standaard IEC 61754-2
• Connector afwerking UPC (geen APC-uitvoering)
• Vezeltype multimode 62,5/125 µm
• Categorie OM1
• Kabelopbouw duplex
• Kabeltype I-V(ZN)H
• Kabeldiameter 3,0 mm
• Mantelmateriaal LSZH
• Halogeenvrij conform IEC 60754-1
• Rookarm conform IEC 61034-1
• Brandvertragend conform EN 50265-2-1
• Kwaliteitsklasse multimode A/1 conform IEC 61753-222-2
• Maximale trekkracht 160 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −20 tot 70 °C
• Opslagtemperatuur −20 tot 85 °C
• Maximaal invoegverlies 850 nm < 0,3 dB
• Test 100% getest met individueel meetprotocol

IEC-normen
• IEC 60793-2 specificatie van multimode glasvezel
• IEC 61754-2 definitie van ST-connectorinterface
• IEC 61753-222-2 prestatie-eisen multimode connectoren
• IEC 60754-1 bepaling van halogeengehalte
• IEC 61034-1 bepaling van rookontwikkeling

Uitleg van termen
• ST ronde glasvezelconnector met bajonetvergrendeling
• Duplex twee glasvezels voor gelijktijdige bidirectionele communicatie
• Multimode 62,5/125 µm glasvezeltype voor kortere afstanden binnen gebouwen
• OM1 multimode categorie geschikt voor 1G transmissie tot circa 275 m
• LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkeling
• Aramide trekontlasting versterkingsgaren voor mechanische bescherming van de vezel
• Invoegverlies optische demping bij overgang tussen glasvezelcomponenten

Uitleg OM-categorieën (multimode glasvezel)
OM staat voor Optical Multimode en beschrijft de bandbreedteklasse van multimode glasvezel.
• OM1 62,5/125 µm – 1G tot circa 275 m.
• OM2 50/125 µm – 1G tot circa 550 m, 10G tot circa 82 m.
• OM3 laser-geoptimaliseerd – 10G tot circa 300 m bij 850 nm.
• OM4 verbeterde laser-geoptimaliseerde vezel – 10G tot circa 400–550 m bij 850 nm.
• OM5 wideband multimode geschikt voor SWDM-technologie.

Uitleg OS-categorieën (singlemode glasvezel)
OS staat voor Optical Singlemode en beschrijft de dempingsklasse van singlemode glasvezel.
• OS1 singlemode vezel voor binneninstallaties met typische demping ≤ 1,0 dB/km bij 1310 nm.
• OS2 low water peak singlemode vezel conform ITU-T G.652.D met typische demping ≤ 0,4 dB/km bij 1310 nm en ≤ 0,3 dB/km bij 1550 nm.

Algemene uitleg over glasvezel-kabels
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen.
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden.
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen.
• Simplex enkele glasvezel voor gegevensoverdracht in één richting.
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen.
