Glasvezel kabel

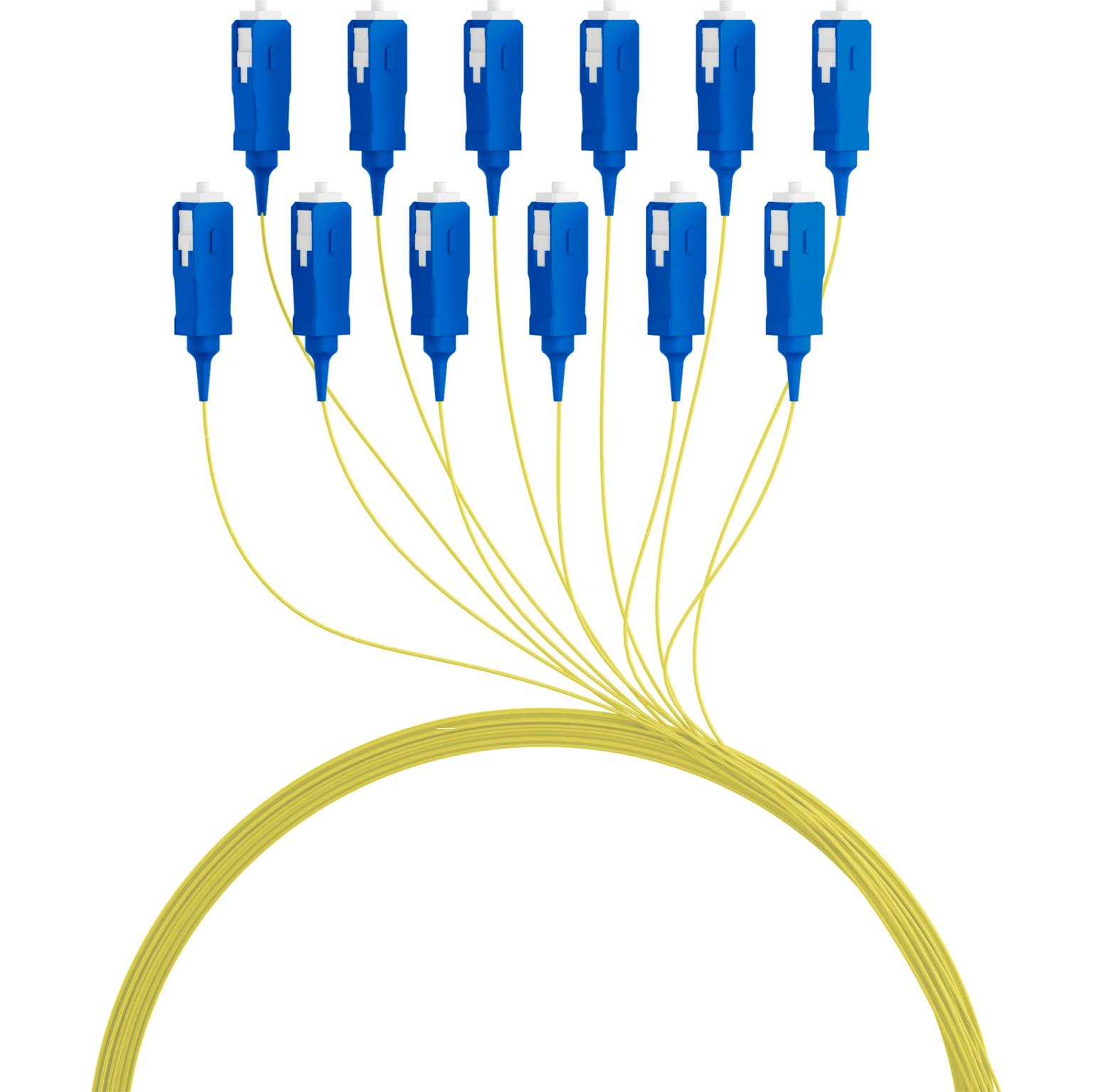

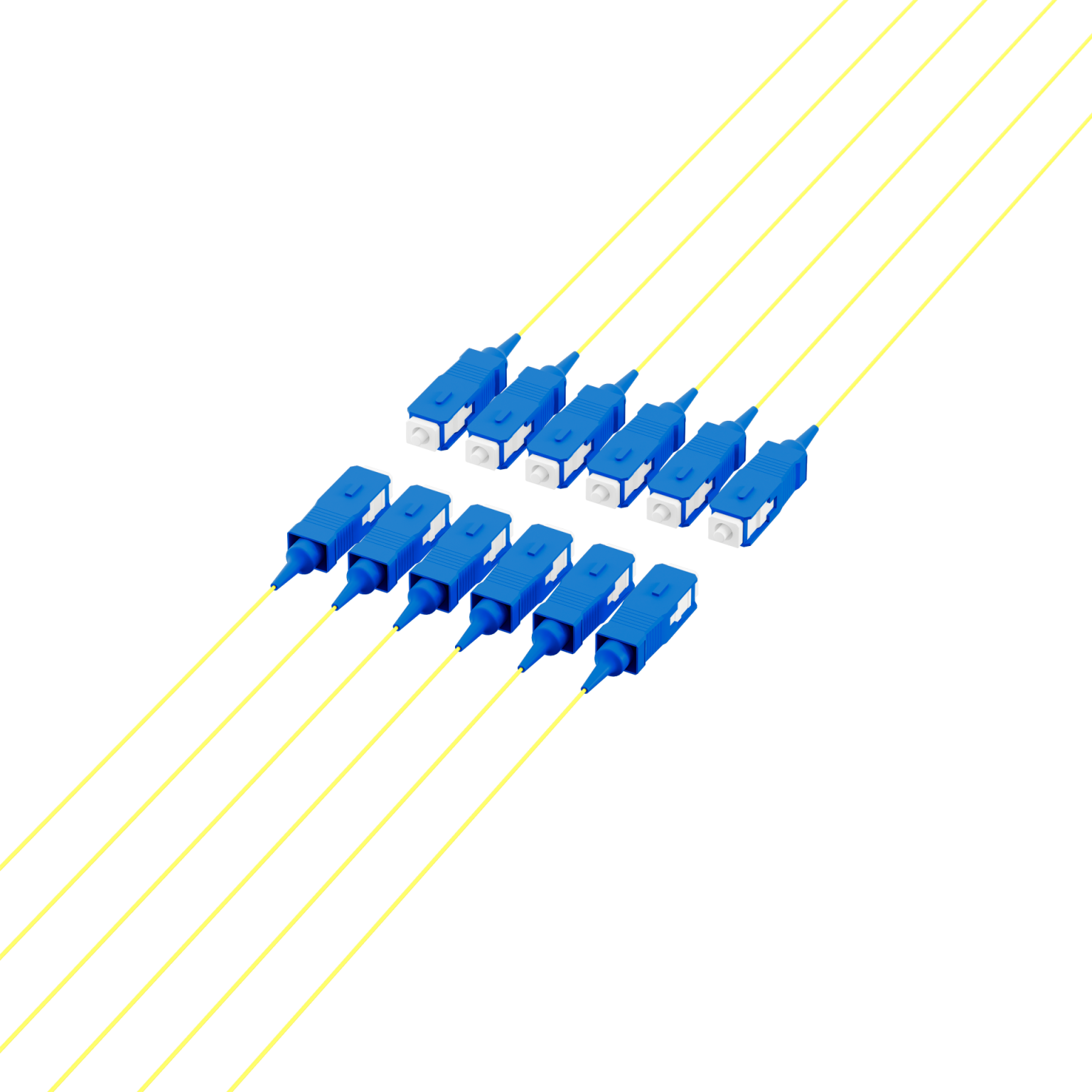

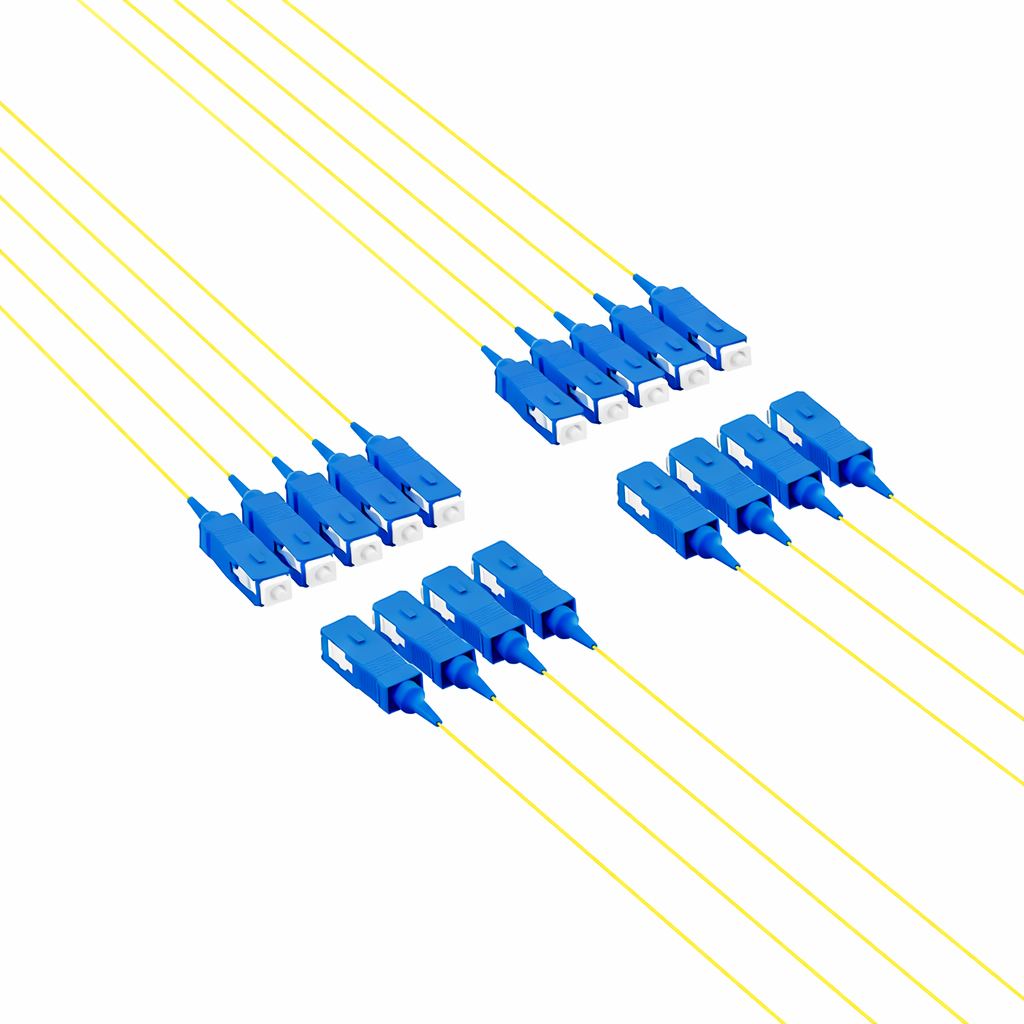

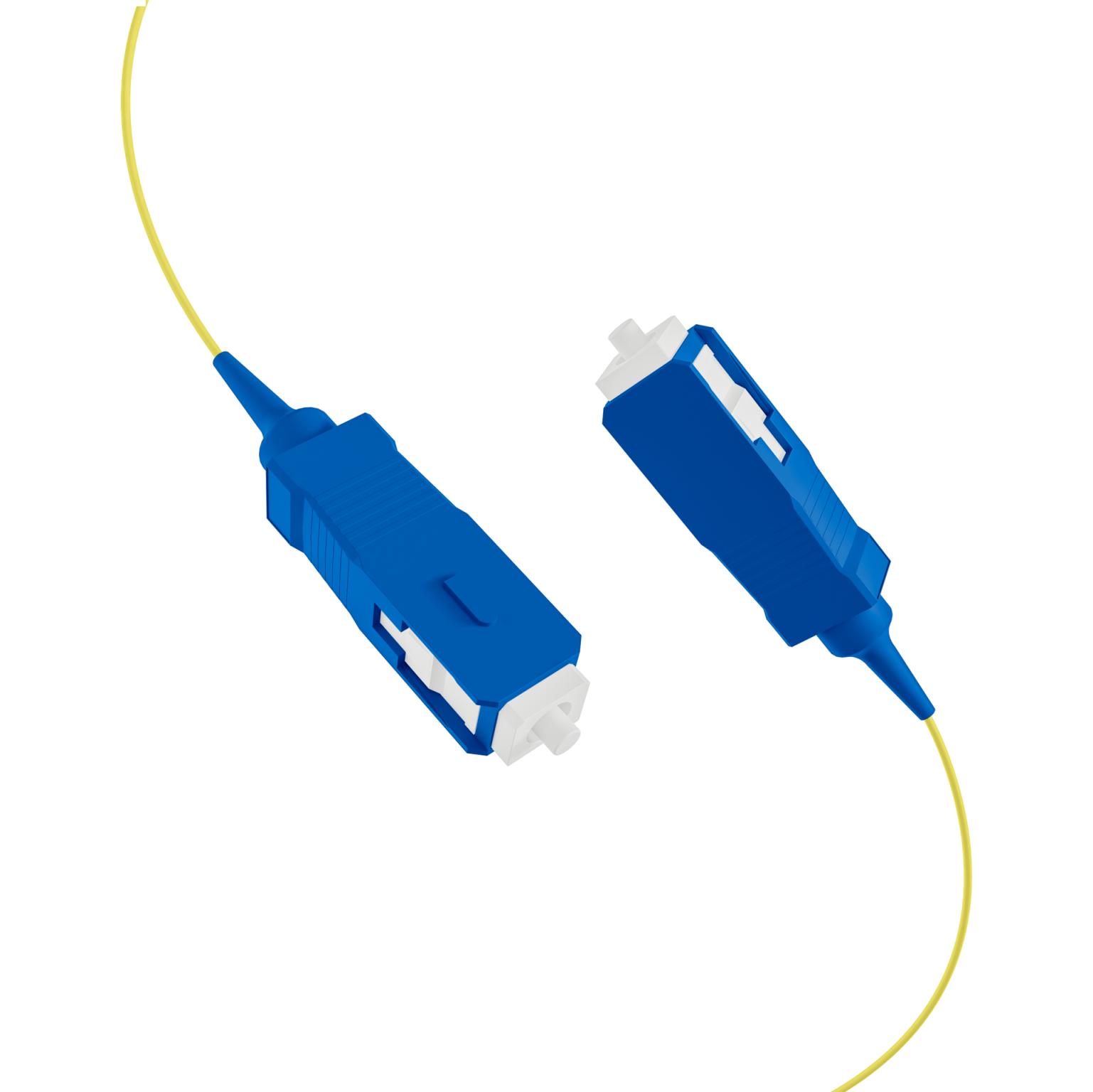

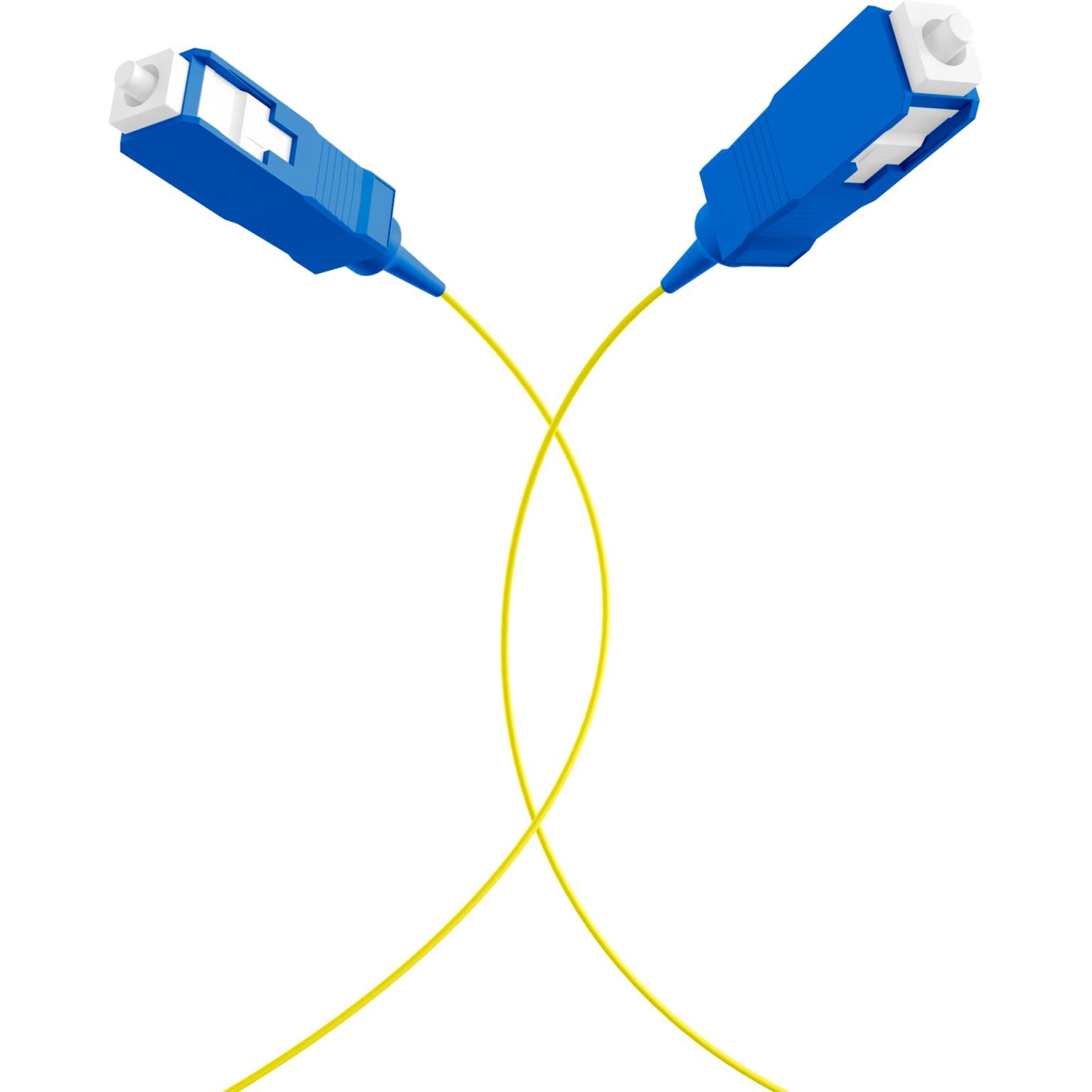

Deze glasvezel patchkabel is bedoeld voor het realiseren van een vaste lasverbinding tussen een glasvezelkabel en een SC-connector binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.
De kabel is uitgevoerd als een simplex uitvoering met één SC connector en is geschikt voor singlemode OS2 G652D toepassingen.
Dit betreft een glasvezel pigtail waarbij één zijde is afgemonteerd met een connector en de andere zijde bestemd is voor lassen of vaste montage.
De LSZH coating maakt de vezel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn.

Specificaties
• Type kabel glasvezel pigtail
• Uitvoering simplex
• Vezeltype singlemode 9/125 µm
• Categorie OS2 G652D
• Aantal vezels 1
• Connector zijde 1 SC
• Connector zijde 2 onafgewerkt voor lasverbinding
• Connector standaard IEC 61754-4
• Connector afwerking UPC
• Connector materiaal keramische ferrule
• Kabeltype compactader 900 µm
• Kabeldiameter 0,9 mm
• Mantelmateriaal LSZH
• Mantelconstructie loose buffer met primair coating
• Mantelkleur geel
• Trekontlasting opgestoken knikbescherming
• Maximale trekkracht 3 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −20 tot 70 °C
• Kwaliteitsklasse B/2 volgens IEC 61753-021-2
• EMI-immuniteit volledige ongevoeligheid voor elektrische en elektromagnetische interferentie
• Teststatus individueel meetprotocol aanwezig

IEC-normen
• IEC 60793-2 specificatie van glasvezelkern en vezelstructuur
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61753-021-2 prestatieklasse B/2 voor singlemode connectoren

EN-normen
• EN 50265-2-1 vlamvertragend gedrag van kabelmantels

Uitleg van termen
• Pigtail glasvezel met aan één zijde een voorgemonteerde connector en aan de andere zijde een vrije vezel voor lassen
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Singlemode 9/125 µm glasvezeltype met kleine kern voor transmissie over lange afstanden
• OS2 singlemode categorie voor laagdempende vezels in backbone- en campusnetwerken
• G652D vezelspecificatie voor standaard singlemode met lage demping bij 1310 nm en 1550 nm
• UPC rechte polijsting van de connector voor lage reflectiewaarden
• LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen
• Keramische ferrule precisiehouder die de glasvezel exact centreert voor stabiele signaaloverdracht
• EMI-immuniteit signaaloverdracht via licht zonder beïnvloeding door elektrische en elektromagnetische velden
• Buigradius minimale kabelkromming om extra demping en vezelschade te voorkomen
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OS-categorieën
• OS1 singlemode categorie met transmissie rond 1310 nm tot circa 10 km
• OS2 singlemode categorie met transmissie rond 1310 nm en 1550 nm, geschikt voor afstanden van 40 km en meer afhankelijk van gebruikte modules
