Pin header naar pin header kabel

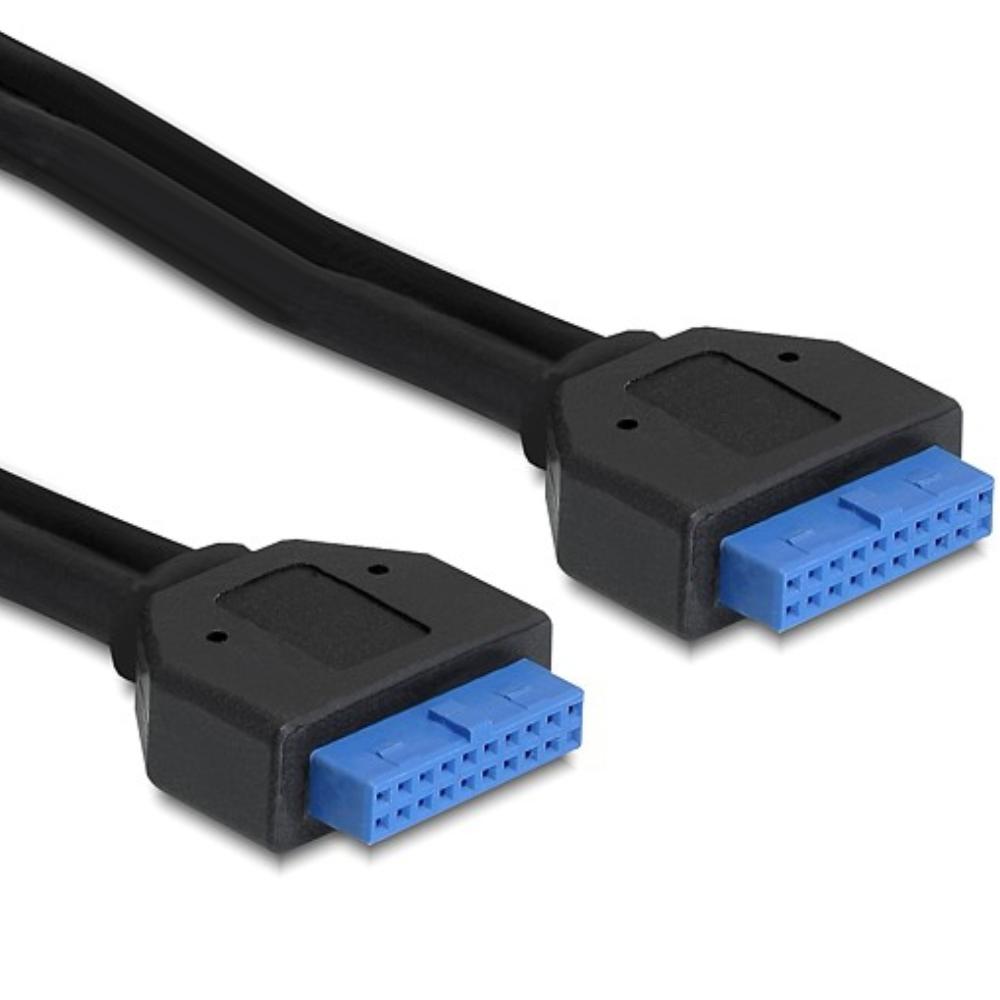

Deze interne USB kabel van Delock wordt gebruikt voor het verbinden van USB 3.2 Gen 1 pin header aansluitingen tussen een moederbord en interne modules of frontpanelen. De kabel maakt het mogelijk om USB 3.x signalen en voeding betrouwbaar door te voeren binnen de behuizing. De kabel is voorzien van 20-pins USB 3.2 Gen 1 pin header female aansluitingen aan beide zijden met een pitch van 2.00 mm. Dankzij de gescheiden aderdikte voor data en voeding wordt een stabiele signaaloverdracht en voldoende stroomvoorziening gerealiseerd.

Specificaties
Type product: interne USB 3.2 Gen 1 pin header kabel
Merk: Delock
Aansluiting 1: USB 3.2 Gen 1 pin header female (20-pin, 2.00 mm)
Aansluiting 2: USB 3.2 Gen 1 pin header female (20-pin, 2.00 mm)
USB-versie: USB 3.2 Gen 1
Datasnelheid: tot 5 Gbit/s
Aders: 28 AWG (data), 24 AWG (voeding)
Kabeldiameter: ca. 5.5 mm
Kabellengte: ca. 45 cm
Kleur: zwart
Montage: intern
Aantal: per stuk
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Inhoud van de verpakking
Kabel: USB 3.2 Gen 1 pin header female-female kabel

Toepassingen
Intern verbinden: koppelen van USB 3.x headers tussen moederbord en modules.
Frontpanels: aansluiten van USB 3.x poorten op behuizingen.
Uitbreidingen: verbinden van interne USB modules en hubs.
PC-bouw: geschikt voor custom builds en upgrades.

Toelichting op technische termen
USB 3.2 Gen 1: standaard met datasnelheden tot 5 Gbit/s.
Pin header: interne aansluiting op het moederbord voor uitbreidingen.
Pitch 2.00 mm: afstand tussen pinnen bij USB 3.x interne connectors.
AWG: maat voor de dikte van elektrische geleiders.
Data en voeding: gescheiden aders voor stabiele overdracht en stroomvoorziening.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Compatibiliteit: vereist USB 3.2 Gen 1 pin header aansluitingen.
Aansluiting: correcte oriëntatie en uitlijning controleren.
Gebruik: alleen geschikt voor interne verbindingen.
Lengte: houd rekening met beschikbare ruimte in de behuizing.
