DisplayPort naar DVI-I adapter

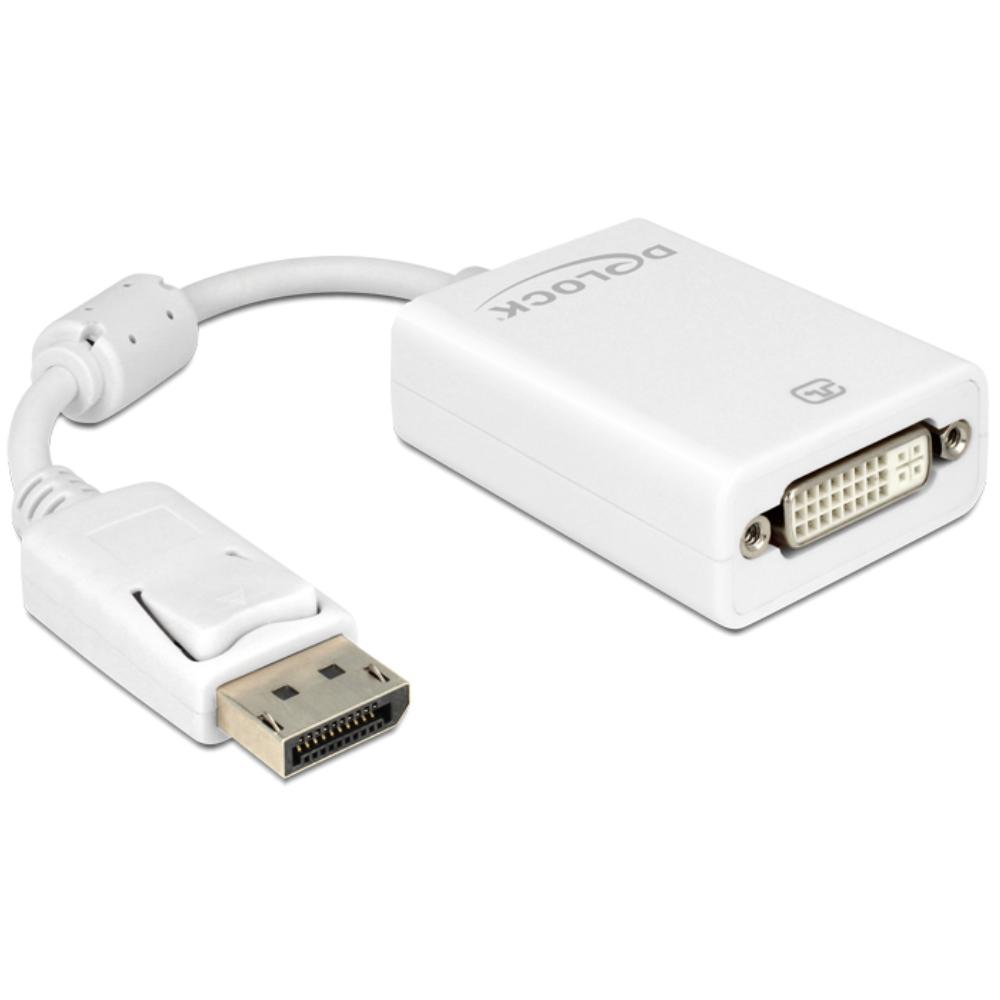

Deze DisplayPort naar DVI adapter van Delock wordt gebruikt voor het aansluiten van een DVI beeldscherm op een apparaat met een DisplayPort aansluiting, zoals een computer of laptop.

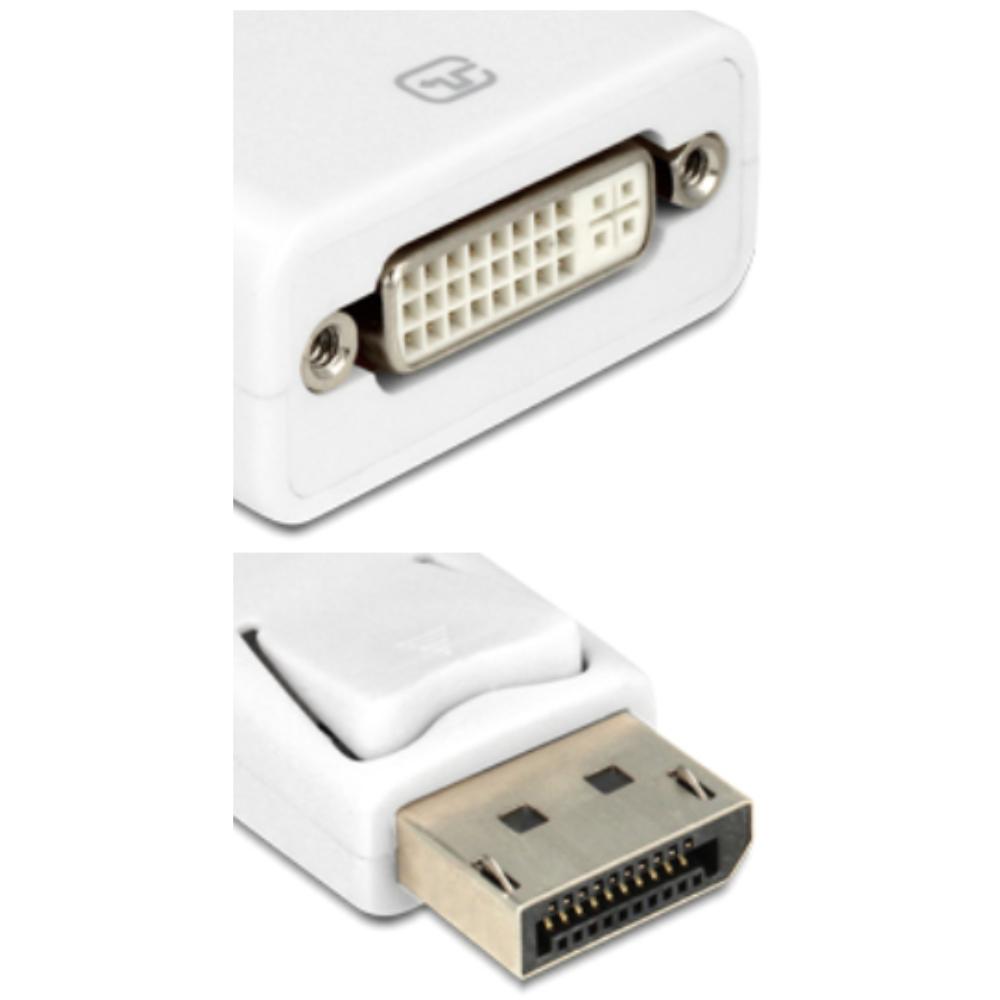

De adapter beschikt over een DisplayPort male aansluiting en een DVI-I female aansluiting (24+5) met schroefbevestiging.
Ondanks de fysieke DVI-I aansluiting wordt alleen een digitaal DVI-D Single Link signaal doorgegeven. VGA is niet aangesloten en analoge signalen worden dus niet ondersteund.
De adapter werkt als passieve omzetting (DP++) en is alleen geschikt voor grafische kaarten of apparaten met DisplayPort++ ondersteuning.

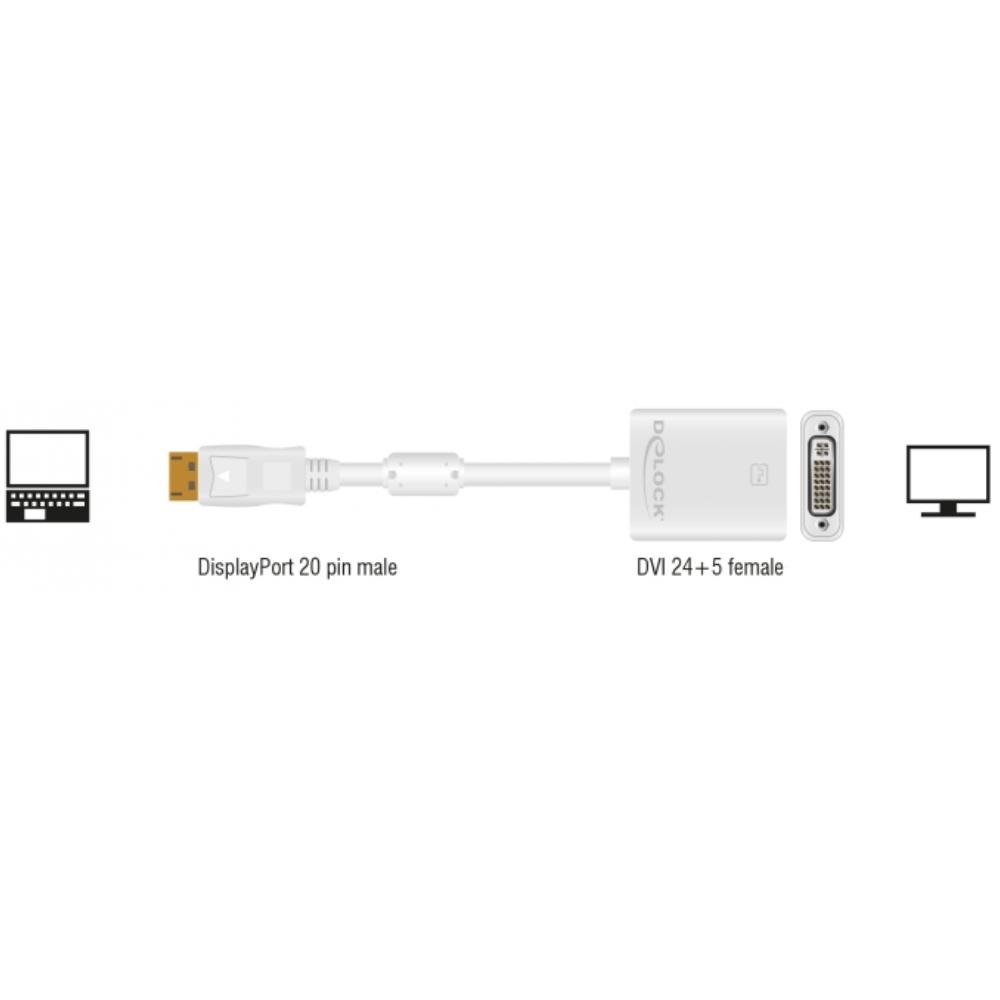

De signaalrichting is DisplayPort (bron) naar DVI (scherm) en niet omgekeerd.
De maximale resolutie bedraagt 1920 x 1200 @ 60 Hz, afhankelijk van het aangesloten systeem en beeldscherm.
De adapter is voorzien van een ferrietkern, wat helpt om elektromagnetische storingen te beperken en de signaaloverdracht stabiel te houden.
Daarnaast ondersteunt de adapter standby-detectie, waarbij deze automatisch naar slaapstand gaat wanneer geen actief signaal aanwezig is.

Specificaties
Merk: Delock
Type product: DisplayPort naar DVI adapter
Connector 1: DisplayPort 20-pins male
Connector 2: DVI-I female (24+5) met schroefbevestiging
Werkelijk signaaltype: DVI-D Single Link digitaal
Analoog signaal: nee, VGA niet aangesloten
Signaalrichting: DisplayPort naar DVI
Type omzetting: passief (DP++)
Compatibiliteit: alleen voor DisplayPort++ (DP++) uitgangen
DisplayPort versie: 1.1
Maximale resolutie: 1920 x 1200 @ 60 Hz
Chipset: NXP PTN3361
Extra functie: standby-detectie
Ferrietkern: ja, 1 stuks
Kabellengte zonder connectoren: ca. 12 cm
Driver nodig: nee

Gebruikte termen
DisplayPort: een digitale video-interface voor het aansluiten van computers op monitoren en andere beeldschermen.
DisplayPort++ (DP++): een DisplayPort uitgang die naast native DisplayPort ook DVI- of HDMI-signalen kan uitsturen, zodat passieve adapters kunnen worden gebruikt.
Passieve adapter: een adapter zonder actieve signaalomzetting, die afhankelijk is van de signaalondersteuning van het bronapparaat.
DVI-D: een DVI-variant voor uitsluitend digitale videosignalen.
DVI-I: een DVI-connectorvorm die digitaal en analoog kan combineren, maar dat betekent niet automatisch dat beide signalen ook werkelijk zijn aangesloten.
Single Link: een DVI-configuratie met één digitale dataverbinding, geschikt voor resoluties tot circa 1920 x 1200 bij 60 Hz.
Ferrietkern: een storingsonderdrukkend onderdeel om ongewenste elektromagnetische interferentie op de kabel te verminderen.
Standby-detectie: een functie waarbij het product automatisch in slaapstand gaat wanneer geen actief videosignaal aanwezig is.

Uitleg DVI versies
DVI-D: alleen digitaal, gebruikt voor digitale monitorverbindingen.
DVI-I: kan digitaal en analoog ondersteunen, afhankelijk van de interne bedrading.
DVI-A: alleen analoog, weinig gebruikt.
Single Link: tot ca. 1920 x 1200.
Dual Link: hogere bandbreedte voor hogere resoluties.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
