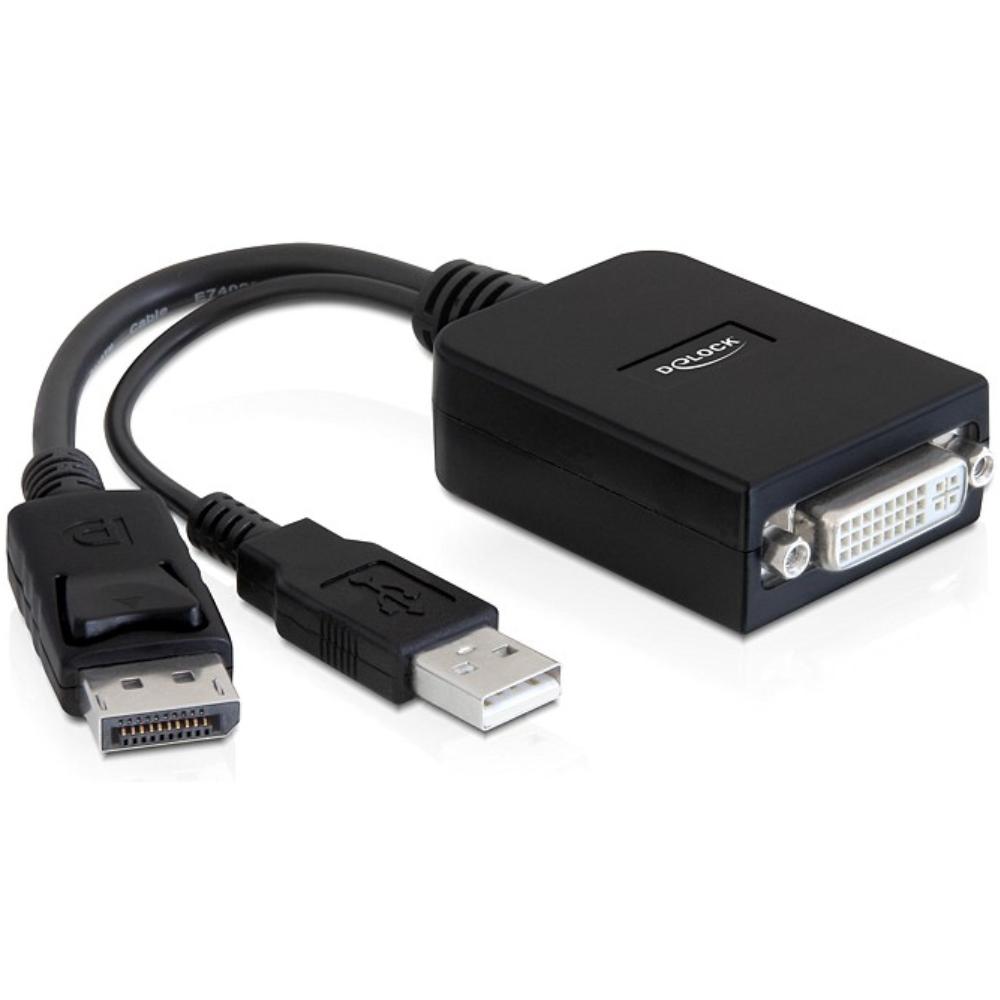

DisplayPort naar DVI-I adapter

Deze DisplayPort naar DVI adapter wordt gebruikt voor het verbinden van een apparaat met DisplayPort aansluiting met een DVI beeldscherm, zoals een monitor.

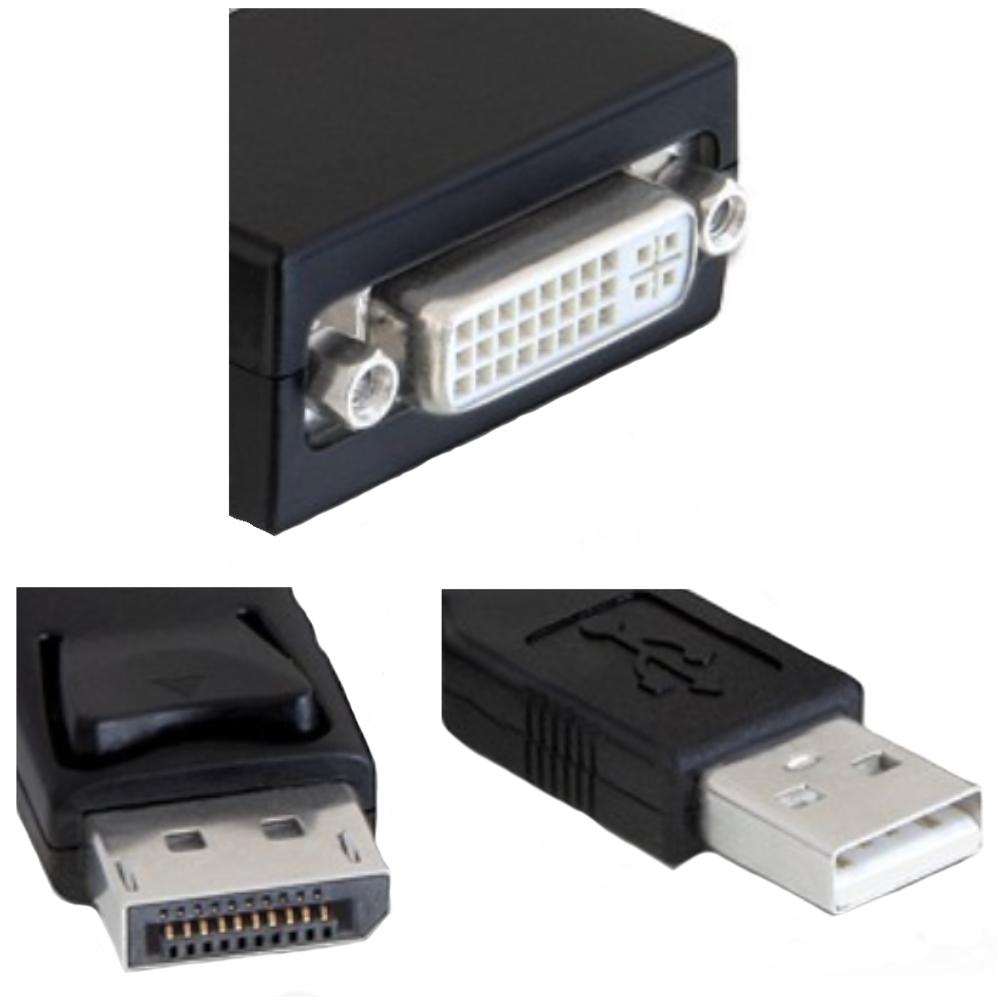

De adapter beschikt over een DisplayPort male aansluiting, een DVI-I female aansluiting (24+5) en een extra USB-A aansluiting voor voeding.
Ondanks de fysieke DVI-I aansluiting wordt alleen een digitaal DVI-D Single Link signaal doorgegeven. Analoge signalen (VGA) worden niet ondersteund.
De adapter werkt met actieve signaalomzetting en is daardoor geschikt voor systemen zonder DisplayPort++ ondersteuning.
De signaalrichting is DisplayPort (bron) naar DVI (scherm) en niet omgekeerd.
De maximale resolutie bedraagt 1920 x 1200 @ 60 Hz, afhankelijk van het aangesloten systeem en beeldscherm.
De adapter ondersteunt HDCP 1.3 en is geschikt voor gebruik in multi-monitor omgevingen zoals Eyefinity.

Specificaties
Merk: Delock
Type product: DisplayPort naar DVI adapter
Connector 1: DisplayPort 20-pins male
Connector 2: DVI-I female (24+5) met schroefbevestiging
Connector 3: USB-A male (voeding)
Werkelijk signaaltype: DVI-D Single Link digitaal
Analoog signaal: nee
Signaalrichting: DisplayPort naar DVI
Type omzetting: actief
DisplayPort versie: 1.1a
Maximale resolutie: 1920 x 1200 @ 60 Hz
Chipset: Analogix ANX9830
HDCP ondersteuning: 1.3
Multi-monitor ondersteuning: Eyefinity
Kabellengte: 23 cm
Keurmerken: CE, WEEE

Gebruikte termen
DisplayPort: een digitale video-interface voor het aansluiten van computers op monitoren.
DisplayPort++ (DP++): een DisplayPort uitgang die ook DVI- en HDMI-signalen kan uitsturen, maar bij deze adapter niet vereist is door de actieve omzetting.
Actieve adapter: een adapter met ingebouwde elektronica die het signaal omzet en compatibiliteit mogelijk maakt zonder afhankelijkheid van DP++.
DVI-D: een digitale video-interface voor uitsluitend digitale signalen.
DVI-I: een connectorvorm die digitaal en analoog kan combineren, maar waarbij niet altijd beide signalen aanwezig zijn.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
HDCP: een beveiligingstechniek voor digitale contentbescherming.
Eyefinity: technologie voor het aansturen van meerdere monitoren via één grafische kaart.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog (indien bedraad).
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: hogere bandbreedte voor hogere resoluties.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
