DVI-D kabel

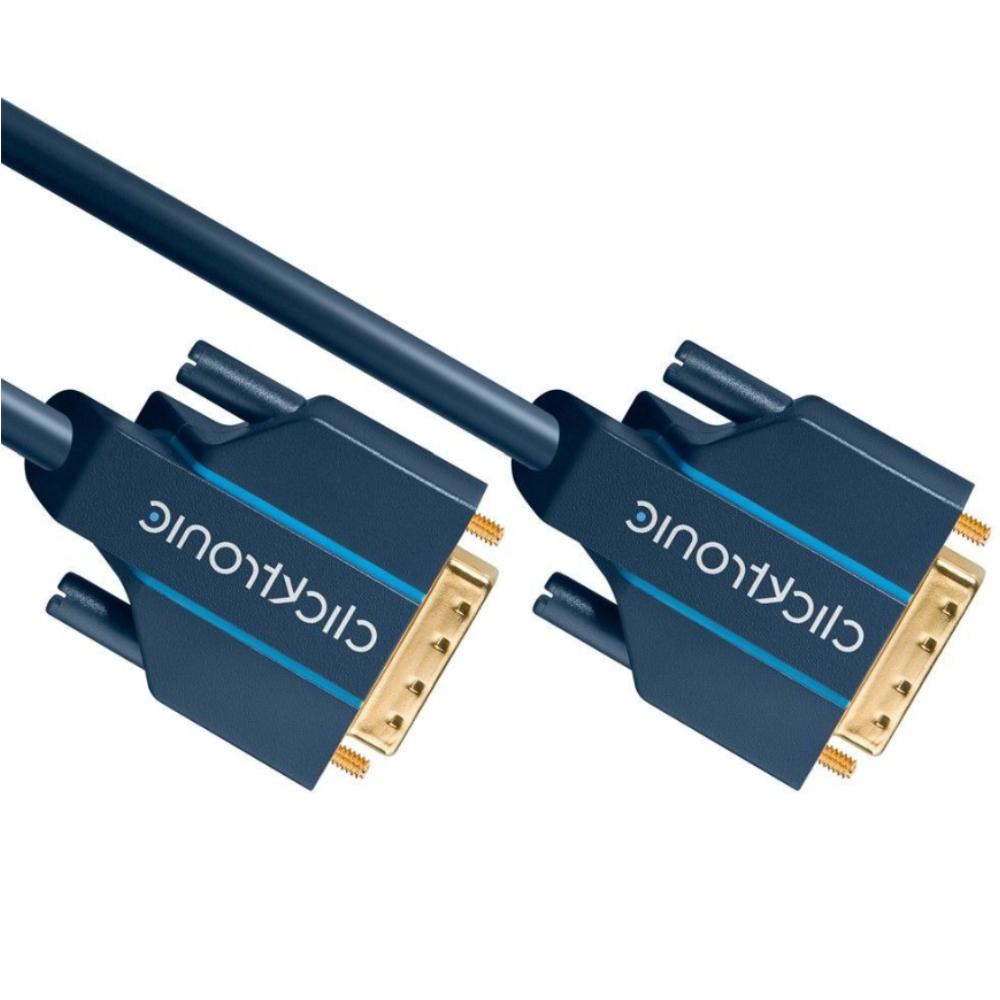

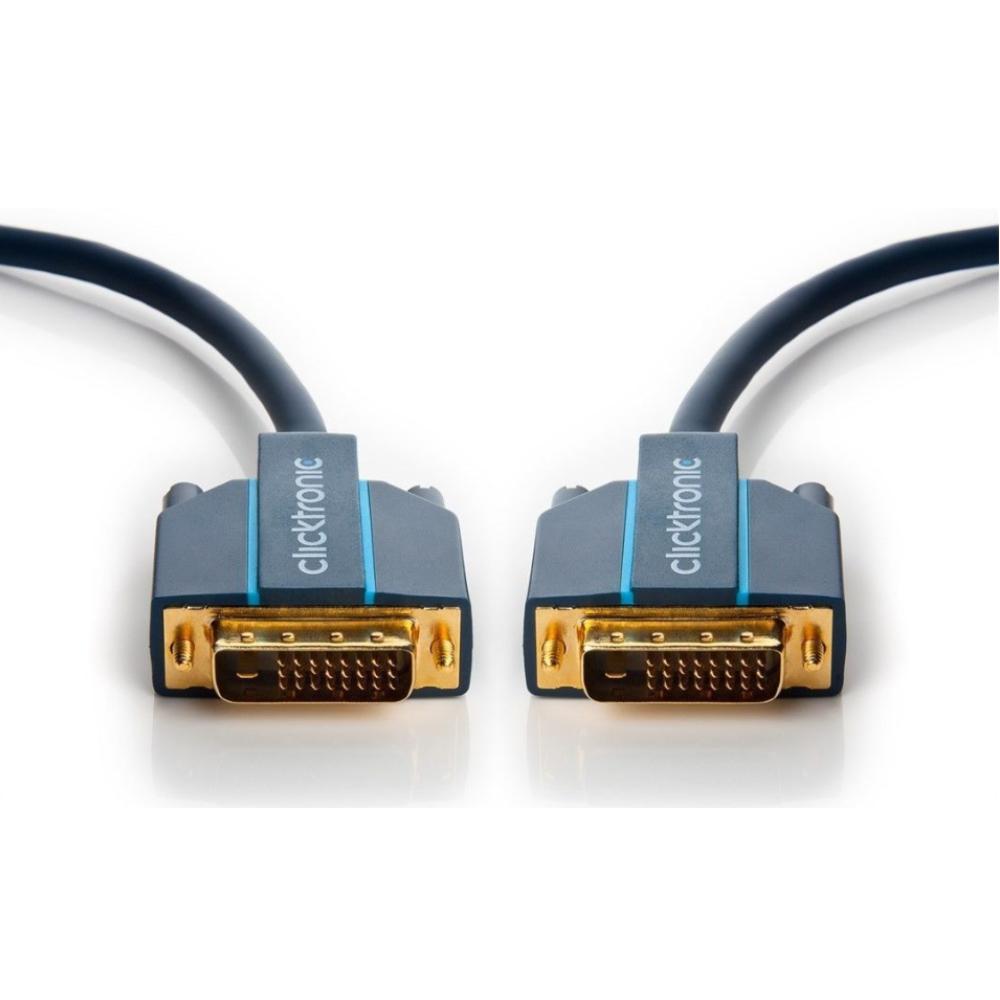

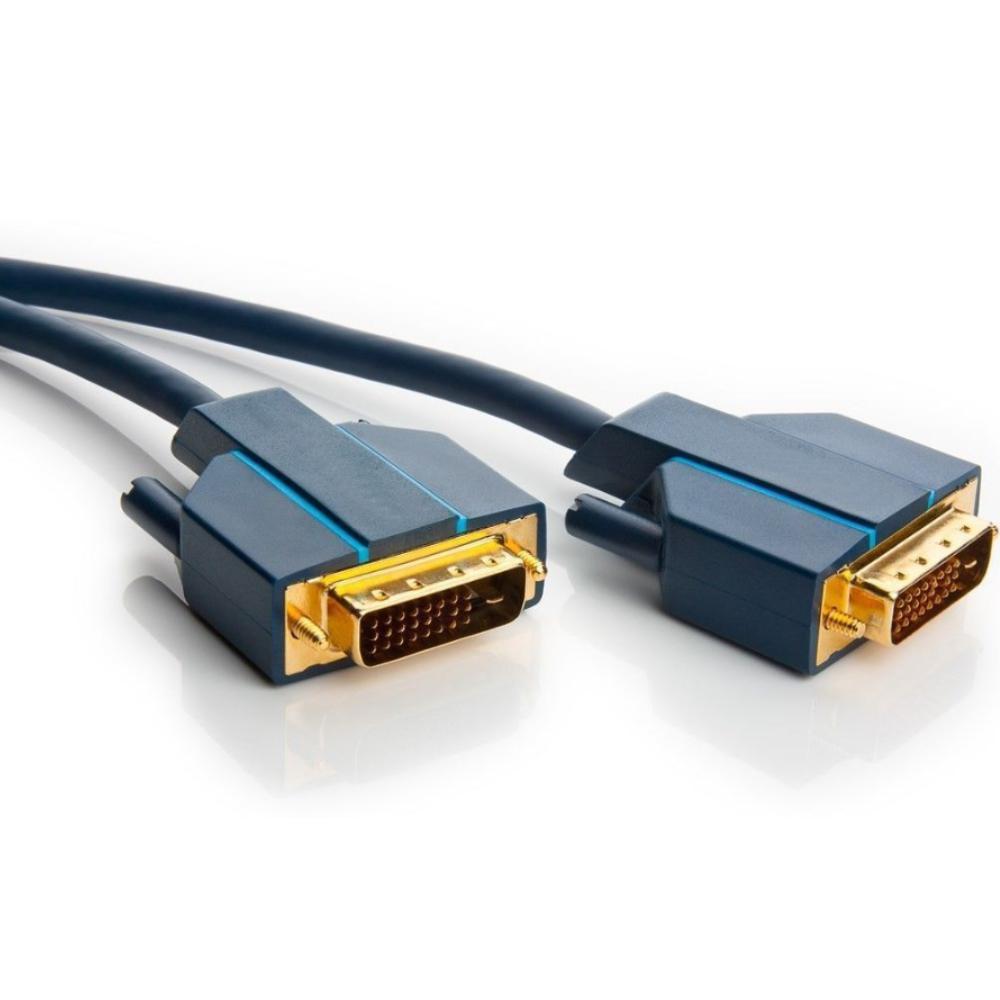

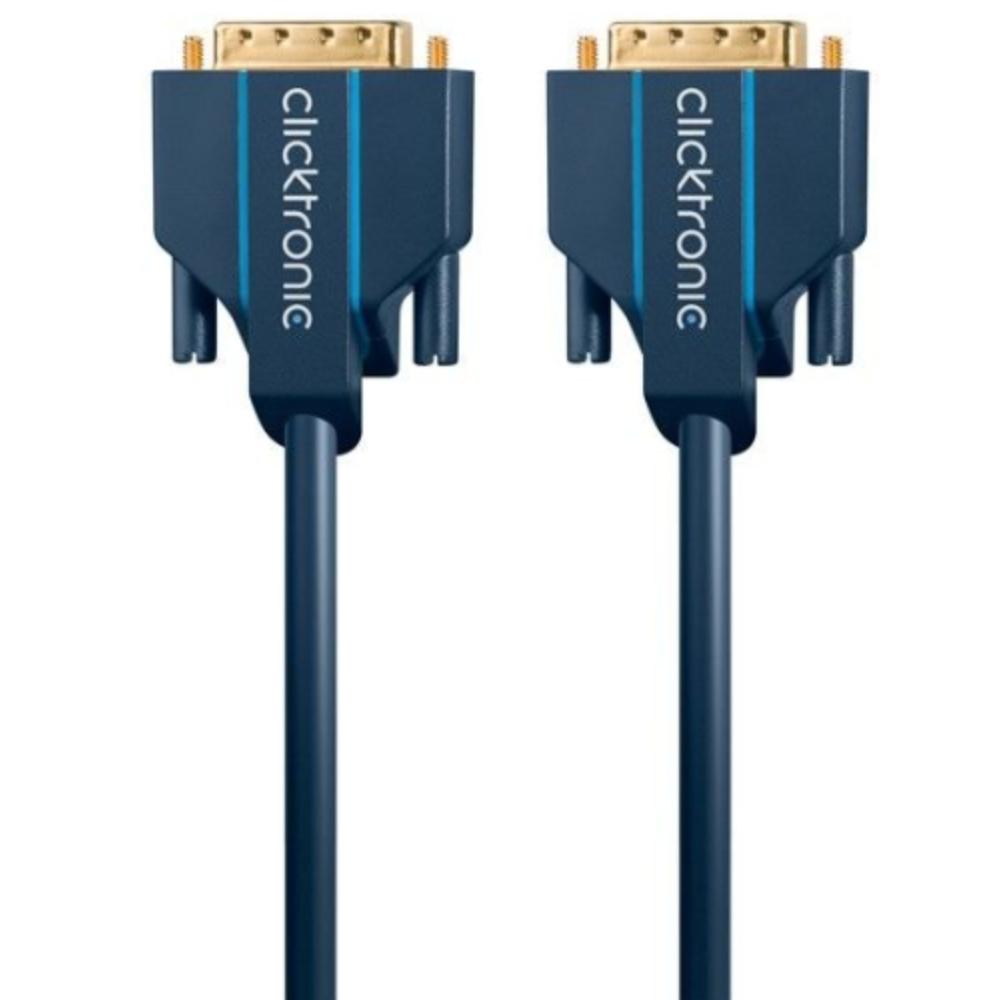

Deze DVI-D Dual Link kabel (24+1) van Clicktronic wordt gebruikt voor het verbinden van apparaten met een DVI-D aansluiting, zoals computers, monitoren en projectoren.
De kabel beschikt over twee DVI-D male aansluitingen en transporteert uitsluitend digitale videosignalen.
De Dual Link configuratie (24+1 pin) maakt hogere resoluties mogelijk dan Single Link verbindingen.
De kabel ondersteunt resoluties tot 2560 x 1600 @ 60 Hz (WQXGA), afhankelijk van de aangesloten apparatuur.
De kabel is uitgevoerd met koperen geleiders en een meervoudige afscherming voor een stabiele signaaloverdracht.

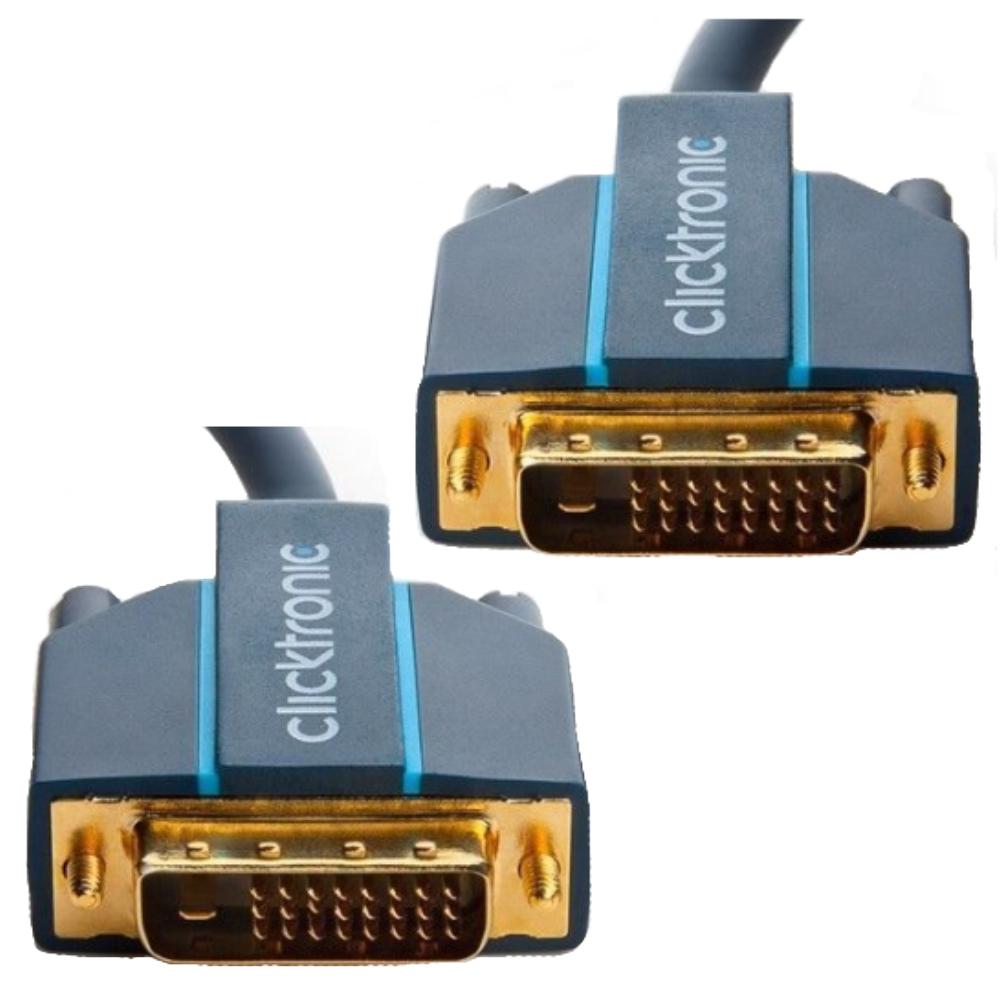

De connectoren zijn voorzien van 24-karaats vergulde contacten en duimschroeven voor een stevige bevestiging.
De robuuste constructie met PVC en ABS behuizing beschermt tegen mechanische belasting en kabelbreuk.

Specificaties
Merk: Clicktronic
Type product: DVI-D kabel
Versie: Dual Link (24+1)
Connector 1: DVI-D male
Connector 2: DVI-D male
Signaaltype: digitaal video
Maximale resolutie: 2560 x 1600 @ 60 Hz
Overdrachtssnelheid: 7.92 Gbit/s
Kabeldikte: 30 AWG
Geleider: koper (CU)
Afscherming: 3-voudig (gevlochten + folie)
Connector: verguld (24k)
Kabelmantel: PVC
Diameter: ca. 6.5 mm
Temperatuurbereik: -10 °C tot 80 °C
Garantie: 10 jaar
Keurmerken: CE, WEEE

Gebruikte termen
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
Dual Link: een configuratie met extra datalijnen voor hogere resoluties.
24+1 pin: een pinconfiguratie voor DVI-D aansluitingen.
AWG: een standaard voor de dikte van elektrische geleiders.
Afscherming: bescherming tegen elektromagnetische storingen.
CE: een Europese conformiteitsmarkering die aangeeft dat het product voldoet aan de geldende veiligheids-, gezondheids- en milieurichtlijnen.
WEEE: een Europese richtlijn voor de inzameling en recycling van elektrische en elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal, meest gebruikt voor monitoren.
DVI-I: digitaal + analoog, werkt met VGA adapters.
DVI-A: alleen analoog, weinig gebruikt.
Single Link: tot ca. 1920 x 1200.
Dual Link: tot ca. 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I (met analoge pinnen)
12+5: DVI-A (analoog)
