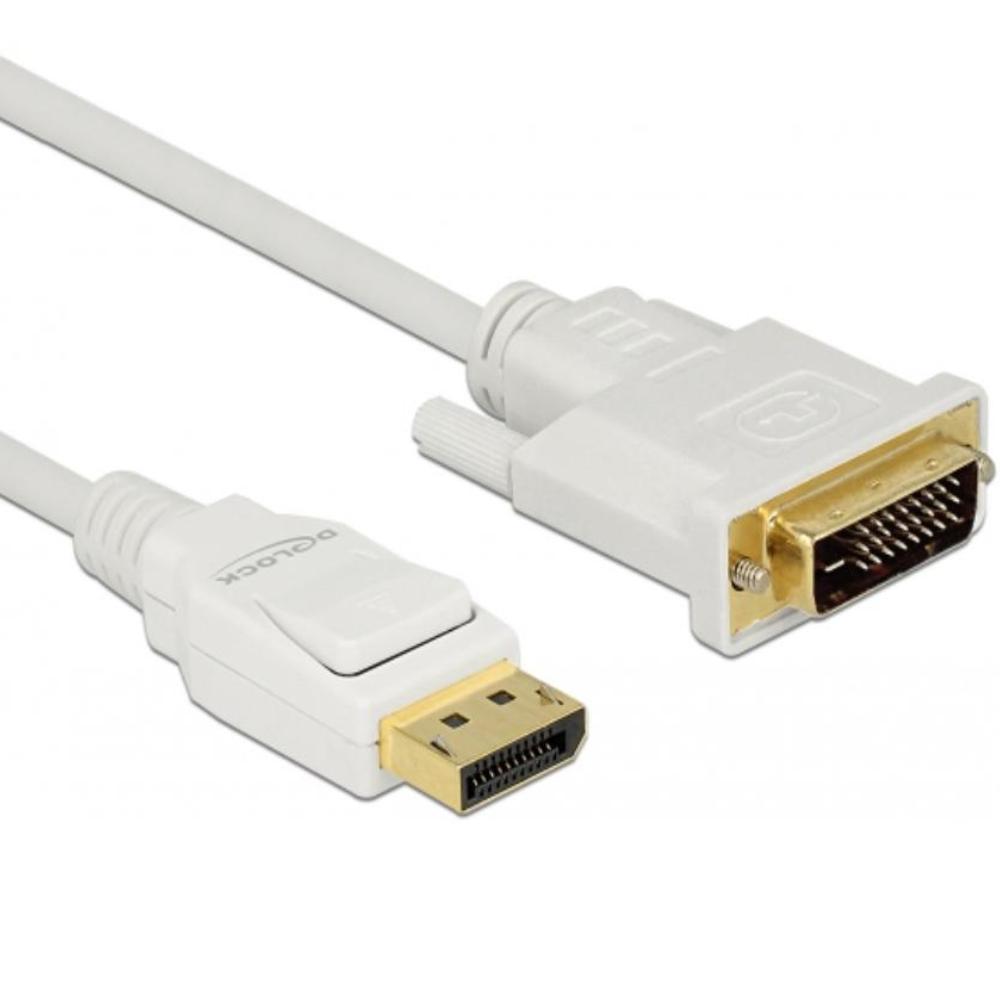

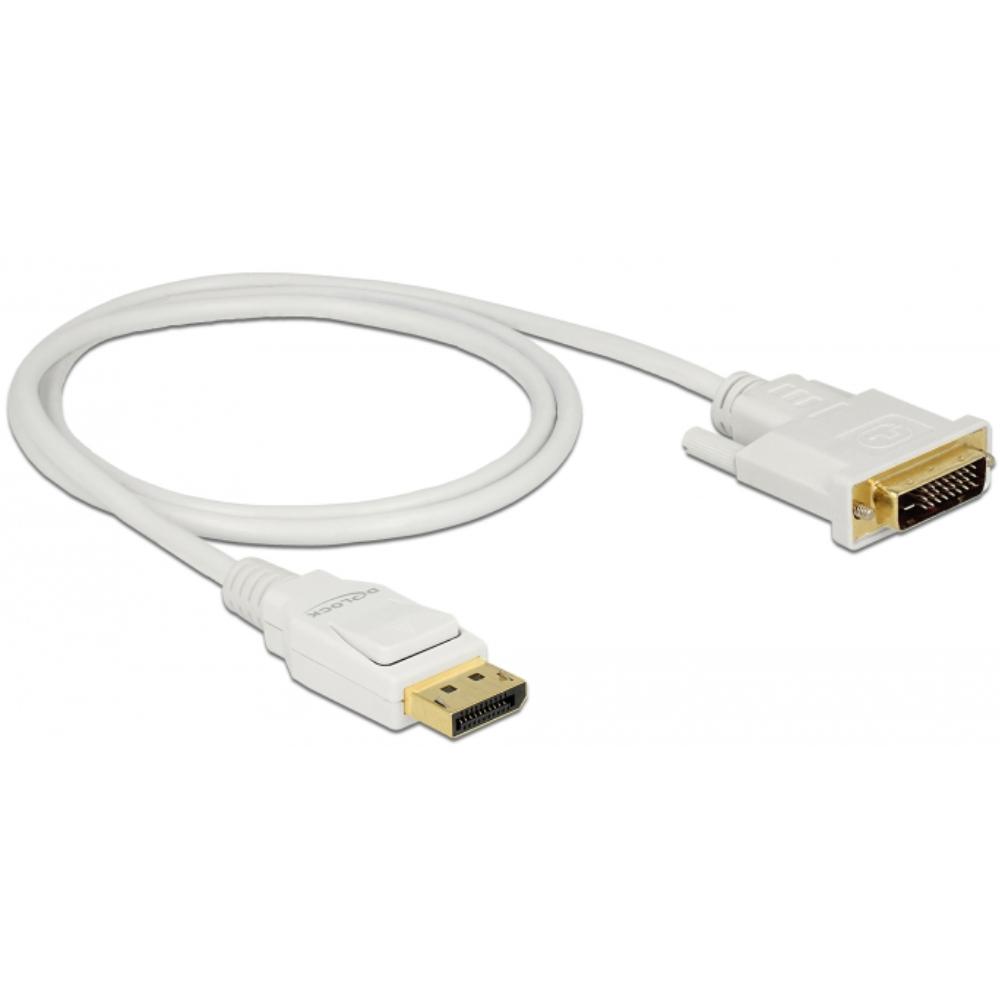

DisplayPort naar DVI-D kabel

Deze DisplayPort naar DVI-D kabel van Delock wordt gebruikt voor het verbinden van een apparaat met DisplayPort aansluiting met een DVI-D beeldscherm, zoals een monitor of projector.

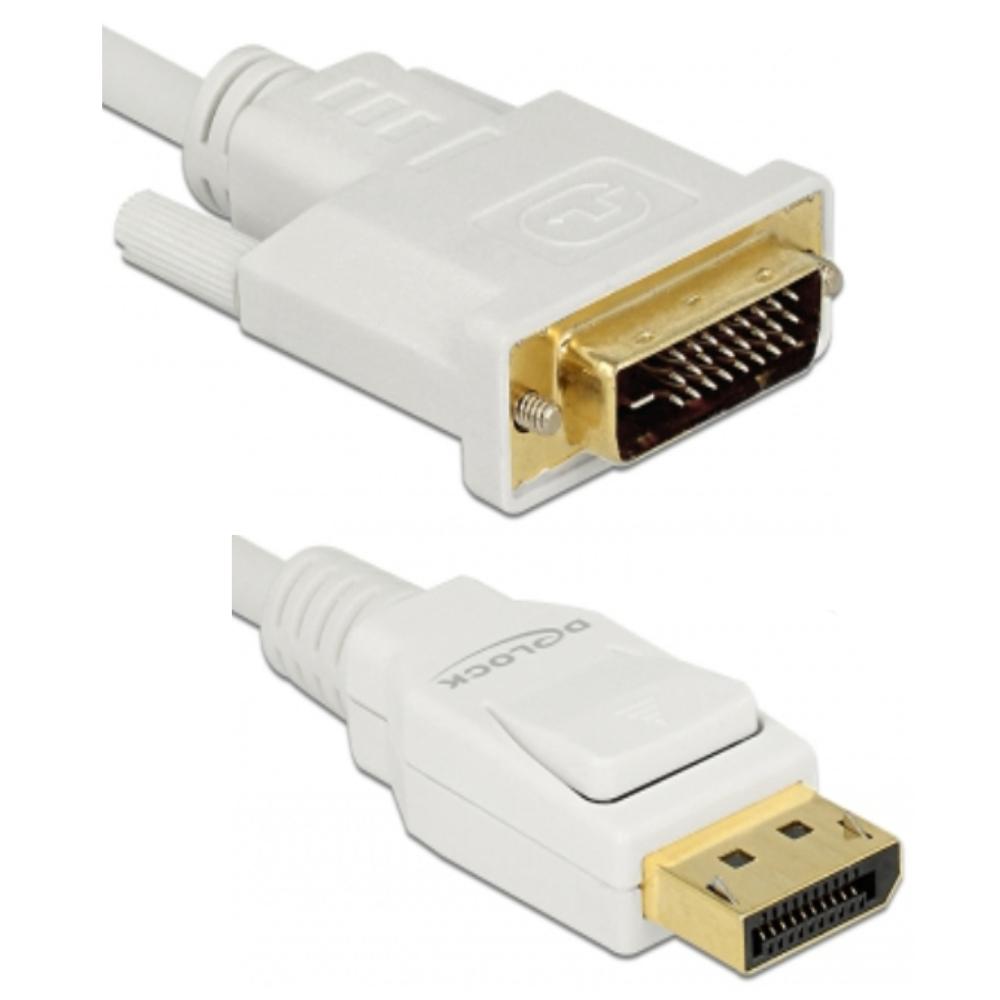

De kabel beschikt over een DisplayPort male aansluiting en een DVI-D Dual Link male aansluiting en transporteert digitale videosignalen.
Deze kabel werkt als passieve signaalomzetting (DP++) en is alleen geschikt voor grafische kaarten met DisplayPort++ ondersteuning.
De kabel is bedoeld voor gebruik van DisplayPort (bron) naar DVI-D (scherm) en niet omgekeerd.
Ondanks de Dual Link (24+1) connector wordt het signaal doorgaans als Single Link doorgegeven.
De maximale resolutie is afhankelijk van de DVI-aansluiting:
- 1920 x 1200 @ 60 Hz bij standaard gebruik
- tot 2560 x 1600 @ 60 Hz bij Dual Link ondersteuning
De kabel is uitgevoerd met koperen geleiders en drievoudige afscherming voor een stabiele signaaloverdracht.
De connectoren zijn voorzien van vergulde contacten.

Specificaties
Merk: Delock
Type product: DisplayPort naar DVI-D kabel
Connector 1: DisplayPort male
Connector 2: DVI-D Dual Link male (24+1)
Signaaltype: digitaal video
Signaalrichting: DisplayPort naar DVI-D
Type omzetting: passief (DP++)
Compatibiliteit: alleen voor DisplayPort++ (DP++) uitgangen
Maximale resolutie: 1920 x 1200 @ 60 Hz
Maximale resolutie (Dual Link): tot 2560 x 1600 @ 60 Hz
Overdrachtssnelheid: tot 10.2 Gbit/s
Kabeldikte: ca. 6 mm
Geleider: koper
Afscherming: drievoudig
Contacten: verguld
Kleur: wit
Keurmerken: CE, WEEE

Gebruikte termen
DisplayPort: een digitale video-interface met hoge bandbreedte voor het aansluiten van computers op monitoren.
DisplayPort++ (DP++): een DisplayPort aansluiting die ook DVI- en HDMI-signalen kan uitsturen, waardoor passieve kabels en adapters gebruikt kunnen worden zonder actieve converter.
Passieve kabel: een kabel zonder actieve elektronica die gebruik maakt van de signaaloutput van de bron.
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
Dual Link: een configuratie met extra datalijnen voor hogere bandbreedte.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
CE: een Europese conformiteitsmarkering die aangeeft dat het product voldoet aan de geldende veiligheids-, gezondheids- en milieurichtlijnen.
WEEE: een Europese richtlijn voor de inzameling en recycling van elektrische en elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal, meest gebruikt voor monitoren.
DVI-I: digitaal + analoog, werkt met VGA adapters.
DVI-A: alleen analoog, weinig gebruikt.
Single Link: tot ca. 1920 x 1200.
Dual Link: tot ca. 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I (met analoge pinnen)
12+5: DVI-A (analoog)
