Antennedoos - 4-weg

Deze antenne wandcontactdoos voor satellietinstallaties is bedoeld voor het aansluiten van televisie, radio en satelliet apparatuur binnen coax installaties. De wandcontactdoos wordt toegepast als einddoos met DC-doorvoer en heeft aansluitingen voor TV, radio en twee satellietaansluitingen.

De wandcontactdoos is geschikt voor gebruik in BK installaties voor kabeltelevisie, radio, satelliet en DVB-T. Door de retourgeschikte uitvoering kan de installatie signalen in twee richtingen transporteren, wat nodig is voor interactieve diensten zoals kabelmodems en mediaboxen. De DC-doorvoer op de SAT aansluiting maakt het mogelijk om voedingsspanning via de coax kabel door te geven naar bijvoorbeeld een LNB of multischakelaar.

De SAT aansluitingen ondersteunen een frequentiebereik van 950 – 2400 MHz. De televisie aansluiting ondersteunt een frequentiebereik van 125 – 862 MHz met een retourpad van 5 – 65 MHz. Voor radio wordt een frequentiebereik van 88 – 108 MHz ondersteund.

Specificaties
• Producttype Antenne wandcontactdoos
• Type Einddoos met DC-doorvoer
• Aansluiting 1 IEC connector female (TV)
• Aansluiting 2 IEC connector male (radio)
• Aansluiting 3 F-connector female (SAT)
• Aansluiting 4 F-connector female (SAT)
• Retourgeschikt Ja
• Frequentiebereik TV 125 – 862 MHz
• Frequentiebereik TV retourpad 5 – 65 MHz
• Frequentiebereik radio 88 – 108 MHz
• Frequentiebereik SAT 950 – 2400 MHz
• Aansluitdemping TV 3 dB
• Aansluitdemping radio 3 dB
• Aansluitdemping SAT 3 dB
• Demping 2 dB
• Impedantie 75 ohm
• Levering Exclusief afdekplaat en opbouwrand

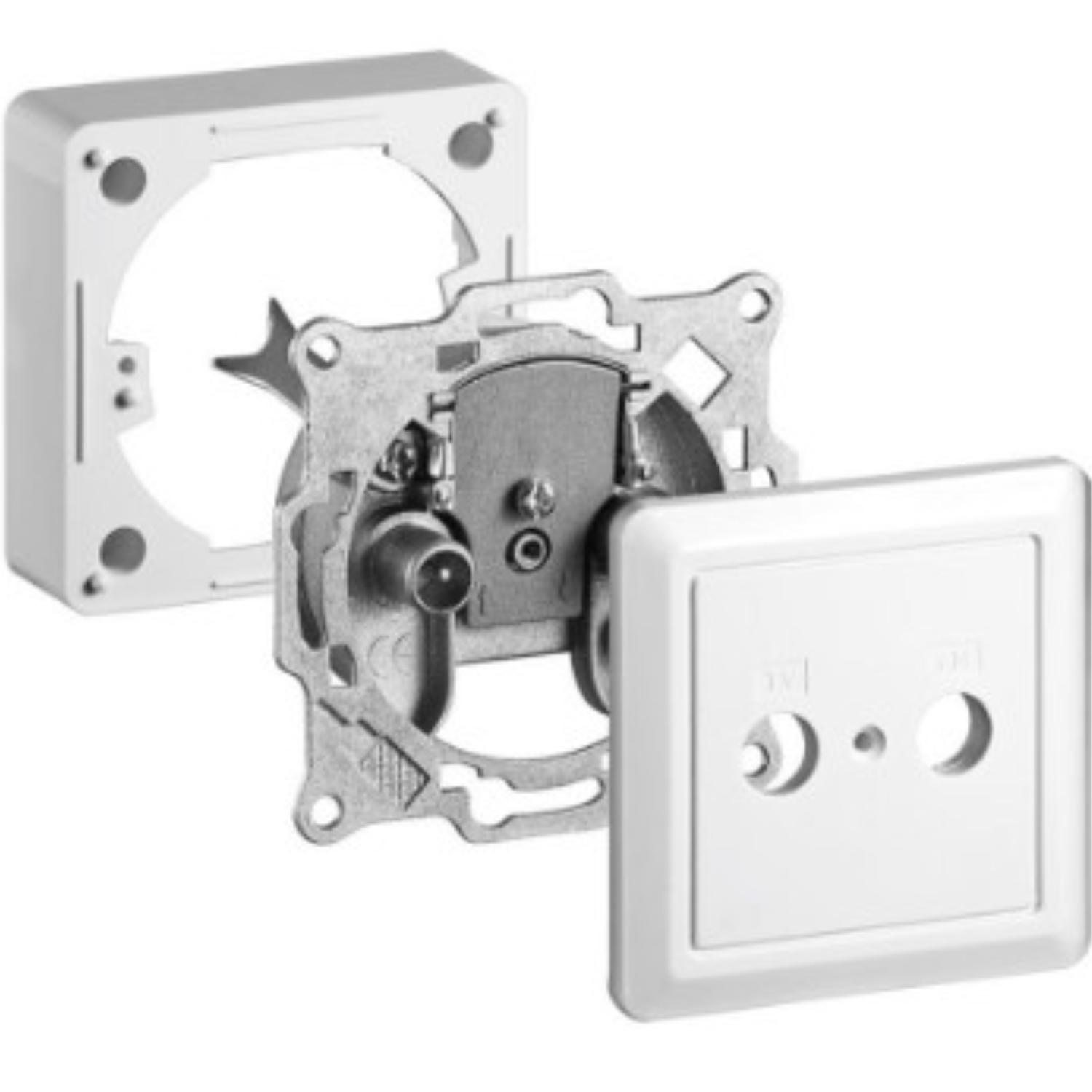

Wandcontact doos toebehoren:
- Afdekplaat
- Opbouwrand

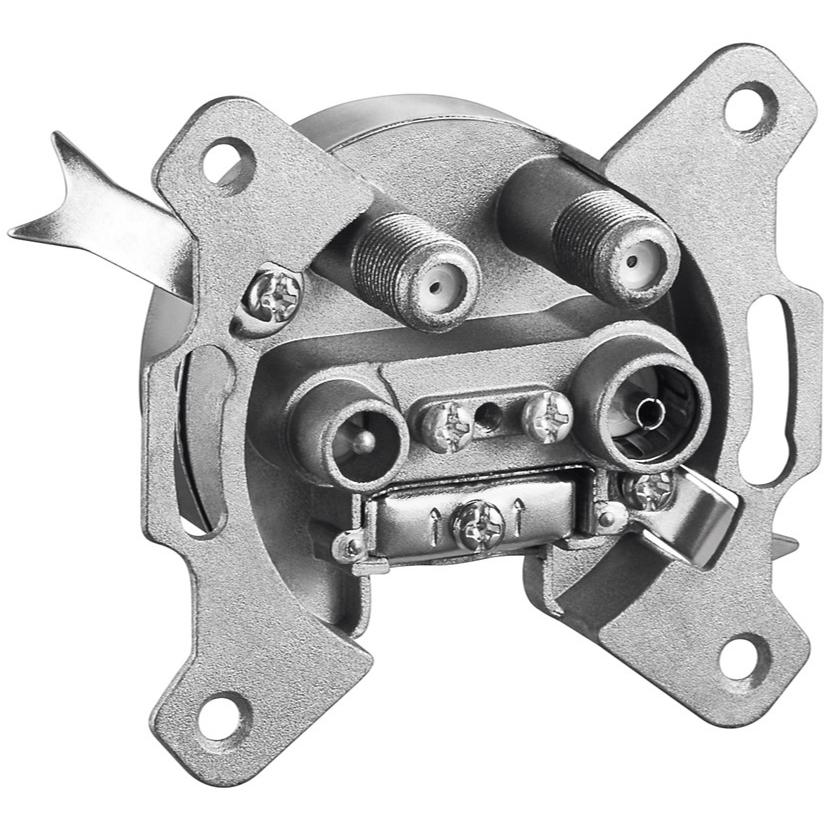

4 aansluitingen
De wandcontactdoos heeft vier aansluitingen zodat televisie, radio en satelliet apparatuur via één coax installatie kunnen worden aangesloten.

DC-doorvoer
De SAT aansluiting ondersteunt DC-doorvoer zodat voedingsspanning via de coax kabel naar bijvoorbeeld een LNB of satelliet installatie kan worden doorgegeven.
