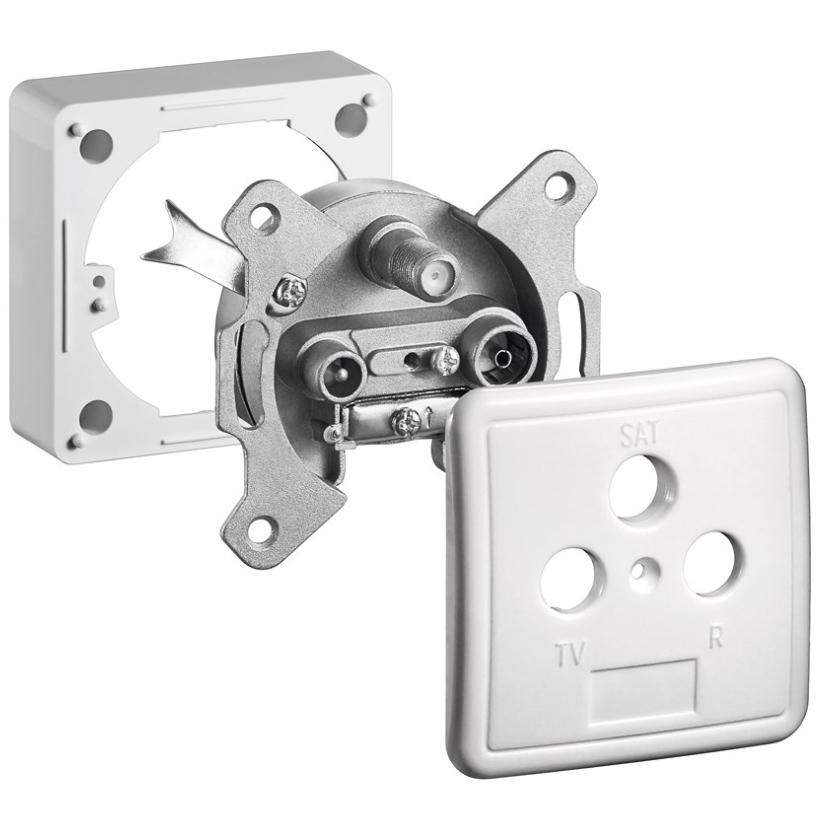

Antennedoos - 3-weg

Deze antenne wandcontactdoos (3-gats) is bedoeld voor het aansluiten van televisie, radio en satelliet apparatuur binnen coax installaties voor kabeltelevisie en antenne systemen. De wandcontactdoos heeft drie aansluitingen waardoor verschillende signalen via één coax aansluiting beschikbaar zijn.

De antenne doos kan worden gebruikt als rijgdoos of einddoos binnen een coax installatie en wordt geleverd als compleet set inclusief afdekplaat en frame. De aansluiting is geschikt voor gebruik in BK installaties voor kabeltelevisie, radio, satelliet en DVB-T. De wandcontactdoos kan worden aangesloten op een multischakelaar of LNB en is geschikt voor zowel opbouw- als inbouwmontage.

De SAT aansluiting ondersteunt een frequentiebereik van 950 – 2400 MHz, de radio aansluiting 88 – 120 MHz en de televisie aansluiting 125 – 862 MHz. De televisie aansluiting ondersteunt daarnaast een retourpad van 5 – 65 MHz. De SAT aansluiting heeft DC-doorgang zodat voedingsspanning naar bijvoorbeeld een LNB kan worden doorgegeven.

Specificaties
• Producttype Antenne wandcontactdoos
• Uitvoering 3-gats rijg- of einddoos
• Impedantie 75 ohm
• Aansluiting 1 IEC connector female (TV)
• Aansluiting 2 IEC connector male (radio)
• Aansluiting 3 F-connector female (SAT)
• Aansluitdemping TV 2,5 – 3,5 dB
• Aansluitdemping radio 2,5 – 3,5 dB
• Aansluitdemping SAT 3 dB
• Frequentiebereik TV 125 – 862 MHz
• Frequentiebereik TV retourpad 5 – 65 MHz
• Frequentiebereik radio 88 – 120 MHz
• Frequentiebereik SAT 950 – 2400 MHz
• DC-doorgang Ja (SAT aansluiting)
• Kleur Wit
• Keur CE, WEEE
• Montage Opbouw of inbouw
• Levering Inclusief afdekplaat en frame
• Verpakking Bulk

3-gats antenne aansluiting
Een 3-gats antenne wandcontactdoos biedt afzonderlijke aansluitingen voor televisie, radio en satelliet apparatuur. Hierdoor kunnen verschillende signaaltypen via één coax installatie worden verdeeld.

Retourgeschikt
Het retourpad op de TV aansluiting maakt tweerichtingscommunicatie mogelijk in het coax netwerk. Hierdoor kunnen apparaten zoals kabelmodems en interactieve mediaboxen gegevens terugsturen naar het netwerk.

DC-doorgang
De SAT aansluiting ondersteunt DC-doorgang zodat voedingsspanning via de coax kabel naar bijvoorbeeld een LNB of satelliet installatie kan worden doorgegeven.
