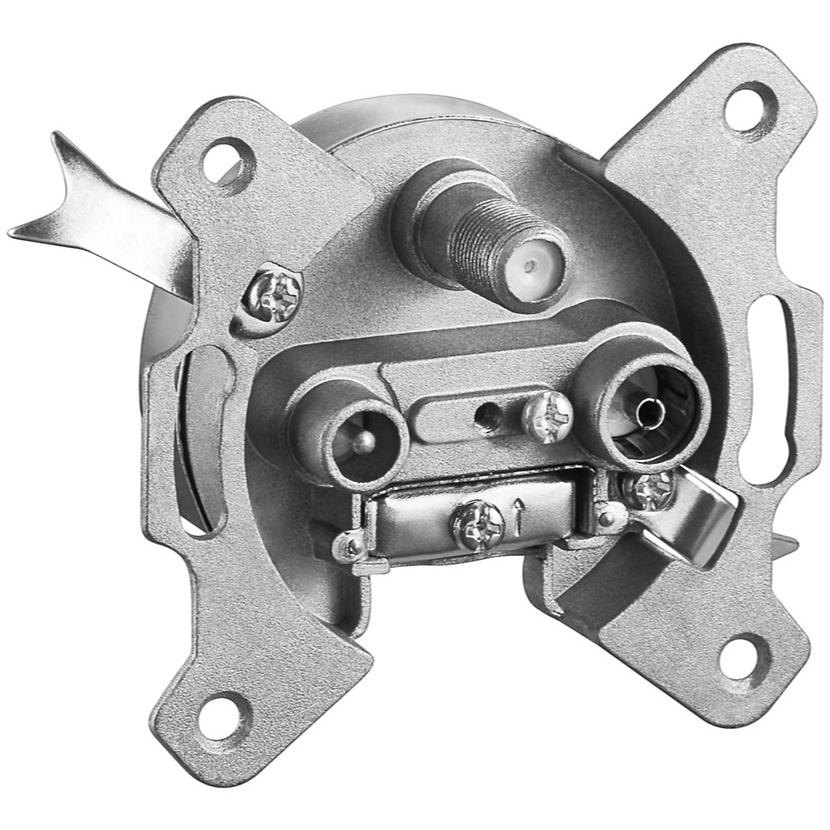

Antennedoos - 3-weg

Deze antenne wandcontactdoos is bedoeld voor het aansluiten van televisie, radio en satelliet apparatuur binnen coax installaties voor kabeltelevisie en antenne systemen. De wandcontactdoos kan worden gebruikt als rijgdoos of einddoos binnen een coax installatie.

De antenne doos is geschikt voor gebruik in BK installaties voor kabeltelevisie, radio, satelliet en DVB-T. De aansluiting kan worden verbonden met een multischakelaar of LNB en is geschikt voor zowel opbouw- als inbouwmontage.

De SAT aansluiting ondersteunt een frequentiebereik van 950 – 2400 MHz. De televisie aansluiting ondersteunt een frequentiebereik van 125 – 862 MHz met een retourpad van 5 – 65 MHz. Voor radio wordt een frequentiebereik van 88 – 120 MHz ondersteund. De SAT aansluiting beschikt over DC-doorgang zodat voedingsspanning via de coax kabel kan worden doorgegeven naar bijvoorbeeld een LNB.

Specificaties
• Producttype Antenne wandcontactdoos
• Uitvoering 3-gats rijg- of einddoos
• Impedantie 75 ohm
• Aansluiting 1 IEC connector female (TV)
• Aansluiting 2 IEC connector male (radio)
• Aansluiting 3 F-connector female (SAT)
• Aansluitdemping TV 2,5 – 3,5 dB
• Aansluitdemping radio 2,5 – 3,5 dB
• Aansluitdemping SAT 3 dB
• Frequentiebereik TV 125 – 862 MHz
• Frequentiebereik TV retourpad 5 – 65 MHz
• Frequentiebereik radio 88 – 120 MHz
• Frequentiebereik SAT 950 – 2400 MHz
• DC-doorgang Ja (SAT aansluiting)
• Keurmerk CE

Wandcontact doos toebehoren:
- Afdekplaat
- Opbouwrand

3 aansluitingen
De wandcontactdoos heeft drie aansluitingen zodat televisie, radio en satelliet apparatuur via één coax installatie kunnen worden aangesloten.

Retourpad
Het retourpad op de TV aansluiting maakt tweerichtingscommunicatie mogelijk in het coax netwerk. Hierdoor kunnen apparaten zoals kabelmodems en interactieve mediaboxen gegevens terugsturen naar het netwerk.

DC-doorgang
De SAT aansluiting ondersteunt DC-doorgang zodat voedingsspanning via de coax kabel naar bijvoorbeeld een LNB of satelliet installatie kan worden doorgegeven.
