Antennedoos - 2-weg

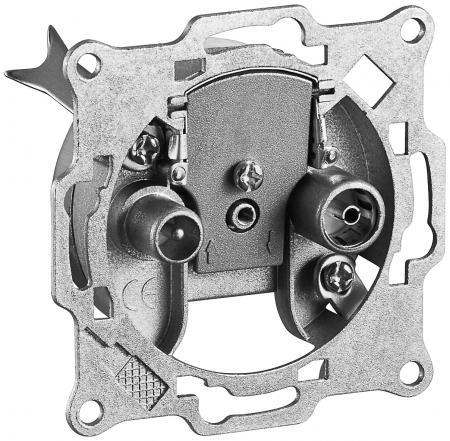

Deze antenne wandcontactdoos is bedoeld voor het aansluiten van televisie en radio binnen coax installaties voor kabeltelevisie en antenne systemen. De wandcontactdoos wordt toegepast als rijgdoos binnen een coax netwerk en heeft een IEC female aansluiting voor televisie en een IEC male aansluiting voor radio.

De antenne doos is geschikt voor gebruik in BK installaties voor kabeltelevisie, radio en DVB-T. De wandcontactdoos is retourgeschikt en kan daardoor worden toegepast in installaties waar tweerichtingsverkeer nodig is, bijvoorbeeld voor interactieve televisie of kabelmodems.

De aansluiting ondersteunt een frequentiebereik voor televisie van 5 – 1000 MHz en voor radio 87,5 – 139 MHz. De doos heeft een doorlusdemping van ongeveer 8 dB en kan worden aangesloten op een coax netwerk dat doorloopt naar meerdere aansluitpunten. De wandcontactdoos heeft geen DC-doorgang voor voedingsspanning.

De wandcontactdoos wordt geleverd zonder afdekplaat en zonder opbouwrand en kan worden gemonteerd in zowel opbouw- als inbouwinstallaties.

Specificaties
• Producttype Antenne wandcontactdoos
• Uitvoering Rijgdoos (2-gats)
• Kleur Wit
• Impedantie 75 ohm
• Aansluiting 1 IEC connector female (TV)
• Aansluiting 2 IEC connector male (radio)
• Retourgeschikt Ja
• Doorlusdemping 5 dB (SAT/TV 2000 / 862 MHz)
• Aansluitdemping TV 7 – 9,5 dB
• Aansluitdemping radio 7 – 9,5 dB
• Frequentiebereik TV 5 – 1000 MHz
• Frequentiebereik radio 87,5 – 139 MHz
• DC-doorgang Nee
• Demping 8 dB

Wandcontactdoos toebehoren
- Afdekplaat
- Opbouwrand

Rijgdoos
Een rijgdoos wordt gebruikt wanneer de coax kabel wordt doorgelust naar een volgende wandcontactdoos. Hierdoor kunnen meerdere aansluitpunten binnen één coax installatie worden gerealiseerd.

Retourpad
Door de retourgeschikte uitvoering kan de installatie signalen in twee richtingen transporteren. Hierdoor kunnen interactieve diensten binnen het coax netwerk functioneren.
