SC koppelstuk - Duplex

Deze glasvezel koppeling is bedoeld voor het verbinden van twee SC-duplex glasvezelconnectoren binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.
De koppeling is uitgevoerd als een SC-duplex female naar SC-duplex female adapter en is geschikt voor toepassing in patchpanelen, wandcontactdozen en verdeelmodules.
De geïntegreerde keramische alignment sleeve zorgt voor nauwkeurige uitlijning van de glasvezelkernen en stabiele signaaloverdracht.
De behuizing is uitgevoerd met flens en kan worden bevestigd via klikvergrendeling of schroefmontage.

Specificaties
• Type SC-duplex glasvezel koppeling
• Aansluiting zijde 1 SC-duplex female
• Aansluiting zijde 2 SC-duplex female
• Connector standaard IEC 61754-4
• Bauform SC-duplex
• Bevestiging schroefmontage of klik-/rastvergrendeling
• Verriegelingsmethode rastvergrendeling
• Behuizing uitvoering met flens
• Werkstof huls keramiek
• Werkstof behuizing kunststof
• Interne shutter nee

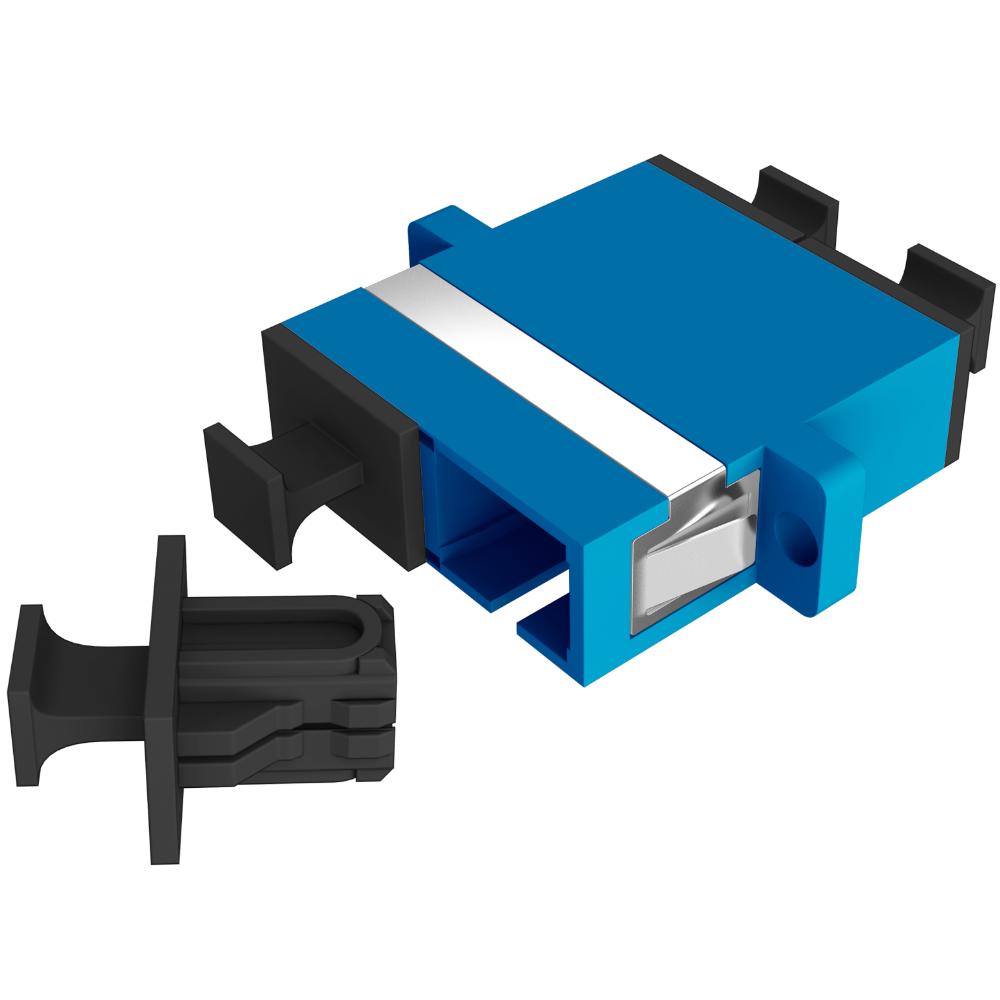

• Stofbescherming stofkap aanwezig
• Bedrijfstemperatuur −40 tot 75 °C
• Opslagtemperatuur −40 tot 85 °C
• Afmetingen (LxBxH) 27,5 × 35,0 × 9,3 mm
• Verpakking polybag
• Accessoire bevestigingsschroef

IEC-normen
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies

Uitleg van termen
• SC-duplex dubbele glasvezelconnectorconfiguratie voor gelijktijdige bidirectionele communicatie
• Keramische huls precisie-alignment sleeve voor exacte centrering van glasvezelkernen
• Flens montageplaat voor vaste bevestiging in panelen of behuizingen
• Rastvergrendeling klikmechanisme voor snelle paneelmontage
• Invoegverlies optische demping bij overgang tussen twee glasvezelcomponenten

Algemene uitleg over glasvezel-koppelingen
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen
