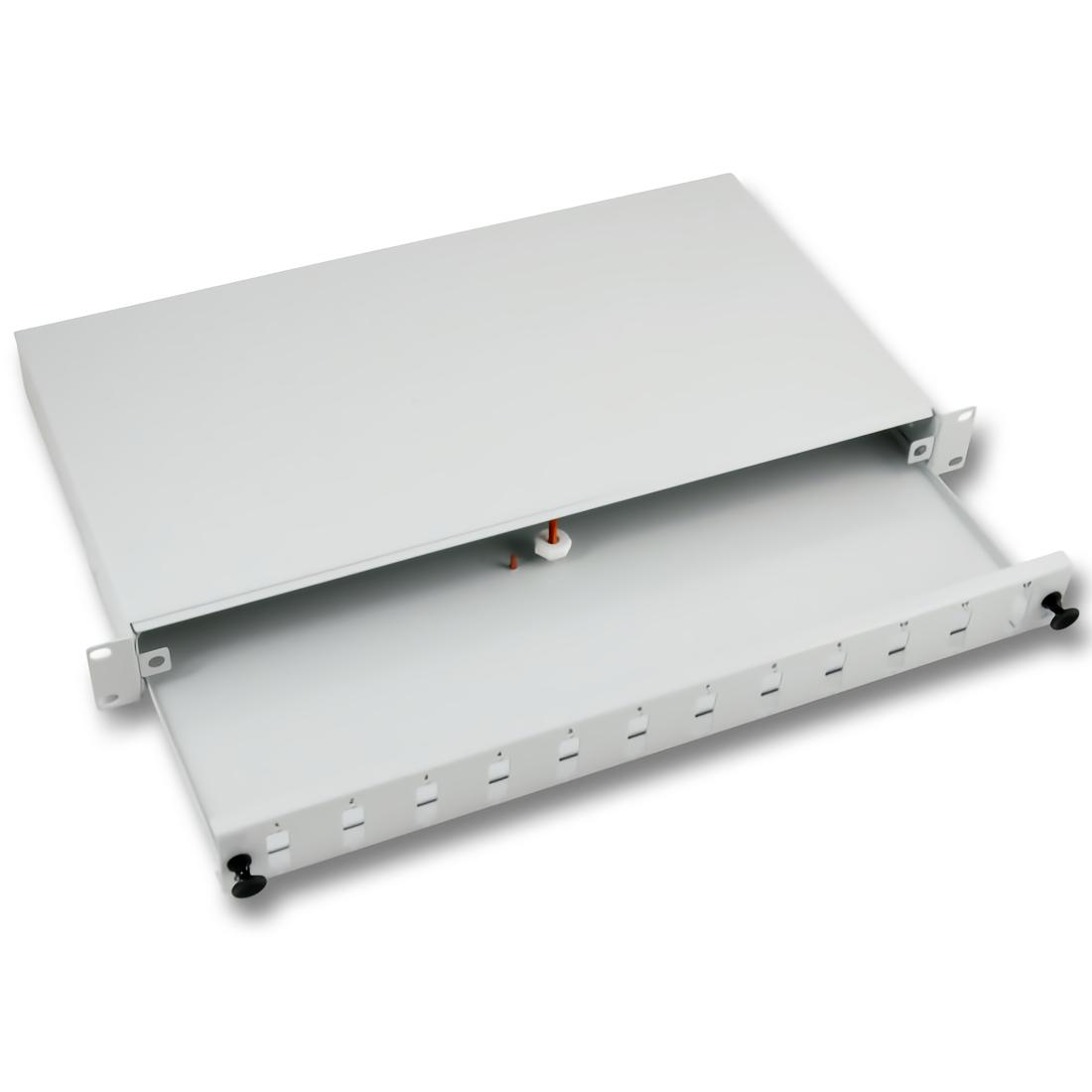

Glasvezel splice box

Deze glasvezel splice box is bedoeld voor het organiseren en lassen van glasvezelverbindingen binnen een 19 inch rackomgeving conform ISO IEC 11801.
De behuizing is uitgevoerd als 1U 19 inch splice box en biedt ruimte voor montage van maximaal 24 ST-connectoren aan de voorzijde.
De box is ongemonteerd en geschikt voor het plaatsen van maximaal 4 splice cassettes voor het veilig positioneren van gelaste vezels.
De metalen constructie met een materiaaldikte van 1,5 mm zorgt voor mechanische stabiliteit binnen patchkasten en netwerkverdelers.
Aan de achterzijde is een kabelinvoer voorzien voor PG16/M20 wartels.

Specificaties
• Type 1U 19 inch splice box (ongemonteerd)
• Rackhoogte 1U (44,45 mm)
• Montage 19 inch (482,6 mm) rackinbouw
• Aantal frontopeningen 24
• Geschikt voor ST-connectoren
• Aantal splice cassettes maximaal 4
• Materiaal metaal (1,5 mm dikte)
• Kabelinvoer achterzijde geschikt voor PG16 / M20 wartel
• Afmetingen (BxHxD) 483 × 44,5 × 244 mm
• Uitvoering met frontpaneel

IEC-normen
• IEC 61754-2 definitie van ST-connectorinterface
• IEC 61300 testmethoden voor glasvezelconnectoren en componenten

Uitleg van termen
• Splice box behuizing voor het lassen en organiseren van glasvezelverbindingen
• ST ronde glasvezelconnector met bajonetvergrendeling
• Splice cassette houder voor het veilig positioneren van gelaste glasvezels
• PG16 / M20 metrische kabelwartel voor trekontlasting en afdichting van kabelinvoer
• 1U rackhoogte van 44,45 mm binnen een 19 inch rack

Algemene uitleg over glasvezelverdelers
• Glasvezelverdelers worden toegepast voor het structureren en beschermen van glasvezelverbindingen in rackomgevingen
• Lasbeheer voorkomt microbuigingen en optisch verlies in gelaste vezels
• Rackmontage zorgt voor centrale en overzichtelijke netwerkdistributie
