USB schakelaar - 2 poorts

Deze USB 3.2 Gen 1 handmatige bidirectionele USB switch van Delock wordt gebruikt voor het delen van USB-apparaten tussen computers of het schakelen van meerdere apparaten naar één computer. Hierdoor kan een USB-configuratie flexibel worden aangepast afhankelijk van de toepassing. De switch ondersteunt twee gebruiksmodi. In de eerste configuratie kunnen twee computers worden verbonden met één USB-apparaat, waarbij via een mechanische schakelaar wordt gekozen welk systeem actief is. In de tweede configuratie kan één computer worden verbonden met twee USB-apparaten, waarbij handmatig wordt geschakeld tussen de aangesloten apparaten.

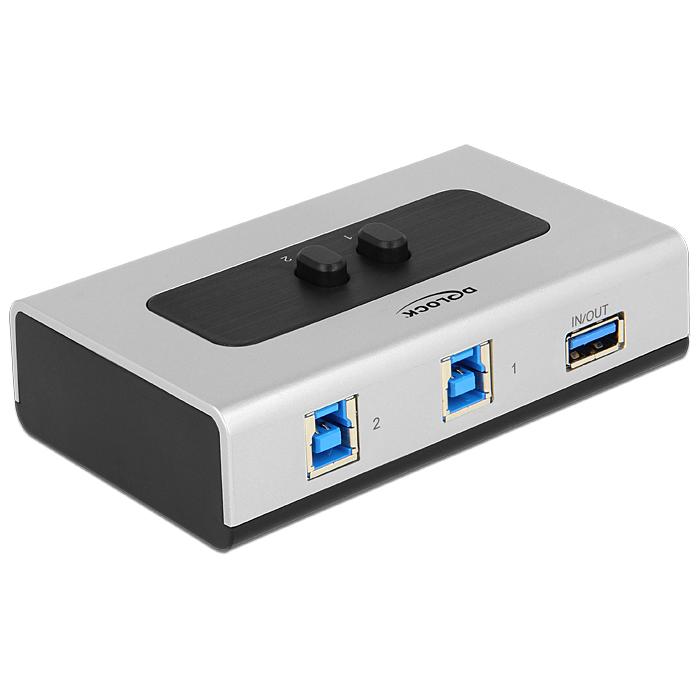

De switch beschikt over USB Type-B aansluitingen (host/upstream) en een USB Type-A aansluiting (device/downstream). De omschakeling gebeurt via twee mechanische knoppen, waarbij de datalijnen fysiek worden omgeschakeld tussen de aangesloten verbindingen. De switch ondersteunt USB 3.2 Gen 1 (SuperSpeed USB) met een maximale gegevensoverdrachtsnelheid tot 5 Gbit per seconde. De volledige bandbreedte wordt toegewezen aan de actieve verbinding, waarbij slechts één verbinding tegelijk actief is. De behuizing is uitgevoerd in kunststof en de switch werkt zonder externe voeding. De benodigde stroom wordt geleverd via de aangesloten USB-host.

Specificaties
Type product: USB switchbox (handmatig, bidirectioneel)
Merk: Delock
Functie: 2 computers ↔ 1 USB-apparaat of 1 computer ↔ 2 USB-apparaten
Aansluitingen host (upstream): 2 x USB Type-B female
Aansluiting device (downstream): 1 x USB Type-A female
USB standaard: USB 3.2 Gen 1 (SuperSpeed USB)
Overdrachtsnelheid: max. 5 Gbit/s
Bediening: 2 mechanische schakelaars
Constructie: passieve schakeling (geen hub-functionaliteit)
Voeding: geen externe voeding vereist
Behuizing: kunststof
Afmetingen: 112 x 68 x 29 millimeter
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE


Toepassingen
Kantoor: delen van printers of scanners tussen meerdere computers.
Thuiswerkplek: schakelen tussen systemen met één randapparaat.
Technisch gebruik: testen van USB-apparaten op meerdere systemen.
Opslag: gebruik van externe opslagmedia op verschillende computers.


Toelichting op technische termen
Bidirectionele switch: dit type switch kan zowel functioneren in een configuratie waarbij meerdere hosts één apparaat delen, als in een configuratie waarbij één host meerdere apparaten selecteert. De interne schakeling is symmetrisch opgebouwd, waardoor de signaalrichting afhankelijk is van de gekozen fysieke verbinding en niet vastligt in de hardware.
USB Type-B (upstream): deze aansluiting wordt gebruikt voor de verbinding met een computer (host). In USB-architectuur initieert de host alle communicatie, levert adressering en beheert dataverkeer. De Type-B connector wordt vaak toegepast om verwisseling met device-poorten te voorkomen en zorgt voor een duidelijke scheiding tussen host- en device-zijde.
USB Type-A (downstream): dit is de standaard aansluiting voor randapparatuur (devices) zoals printers, opslagmedia en scanners. Deze poort ontvangt voeding (5V) en datalijnen vanuit de host en fungeert als eindpunt binnen de USB-topologie.
USB 3.2 Gen 1 (SuperSpeed USB): deze standaard ondersteunt een maximale bruto datasnelheid van 5 Gbit/s via aparte differentiële datalijnen (TX/RX). In tegenstelling tot USB 2.0 (480 Mbit/s) worden gelijktijdige zenden en ontvangen (full-duplex) ondersteund, wat resulteert in hogere effectieve doorvoersnelheden en lagere latency.
Handmatige schakeling: de selectie van de actieve verbinding gebeurt via fysieke knoppen die direct de elektrische verbindingen omschakelen. Er is geen software, driver of automatische detectie nodig, wat zorgt voor voorspelbaar gedrag en volledige controle over welke verbinding actief is.
Passieve schakeling: de switch bevat geen actieve elektronica zoals signaalversterkers, hubs of controllers. De datalijnen (D+, D-, en bij USB 3.x ook de SuperSpeed-paren) worden direct mechanisch doorgeschakeld. Hierdoor is er geen protocolconversie of buffering, maar ook geen mogelijkheid tot gelijktijdige verbindingen of signaaloptimalisatie.
Bandbreedte toewijzing: omdat de switch slechts één actieve verbinding tegelijk toestaat, wordt de volledige beschikbare datasnelheid exclusief toegewezen aan het geselecteerde apparaat of systeem. Dit voorkomt conflicten, maar maakt gelijktijdig gebruik onmogelijk.


Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid, gezondheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen zoals lood, kwik en cadmium in elektronische producten.
REACH: regelgeving voor registratie en veilig gebruik van chemische stoffen binnen de EU.
WEEE: richtlijn voor inzameling en recycling van afgedankte elektronische apparatuur.


Belangrijke aandachtspunten
Gebruik: slechts één verbinding tegelijk actief (geen gelijktijdig gebruik).
Bediening: omschakeling gebeurt handmatig via knoppen.
Compatibiliteit: geschikt voor USB-apparaten zoals printers, scanners en opslagmedia.
Beperking: geen hub-functionaliteit of gelijktijdige dataverwerking.
