LTE antenne

Deze LTE antenne van Delock is bedoeld voor het ontvangen en uitzenden van radiosignalen binnen mobiele en draadloze communicatietoepassingen. De antenne wordt gebruikt voor buitentoepassingen waarbij ondersteuning van meerdere mobiele en ISM-frequentiebanden vereist is.

De uitvoering met een SMA male connector, een omnidirectioneel stralingspatroon en een versterking van 1 tot 2 dBi is geschikt voor gebruik binnen LTE, GSM, UMTS, ZigBee, LoRa, DECT, Z-Wave, NB-IoT, Bluetooth en WLAN 2,4 GHz-systemen. Hierdoor kan de antenne worden toegepast bij routers, modems, gateways en industriële communicatieapparatuur.

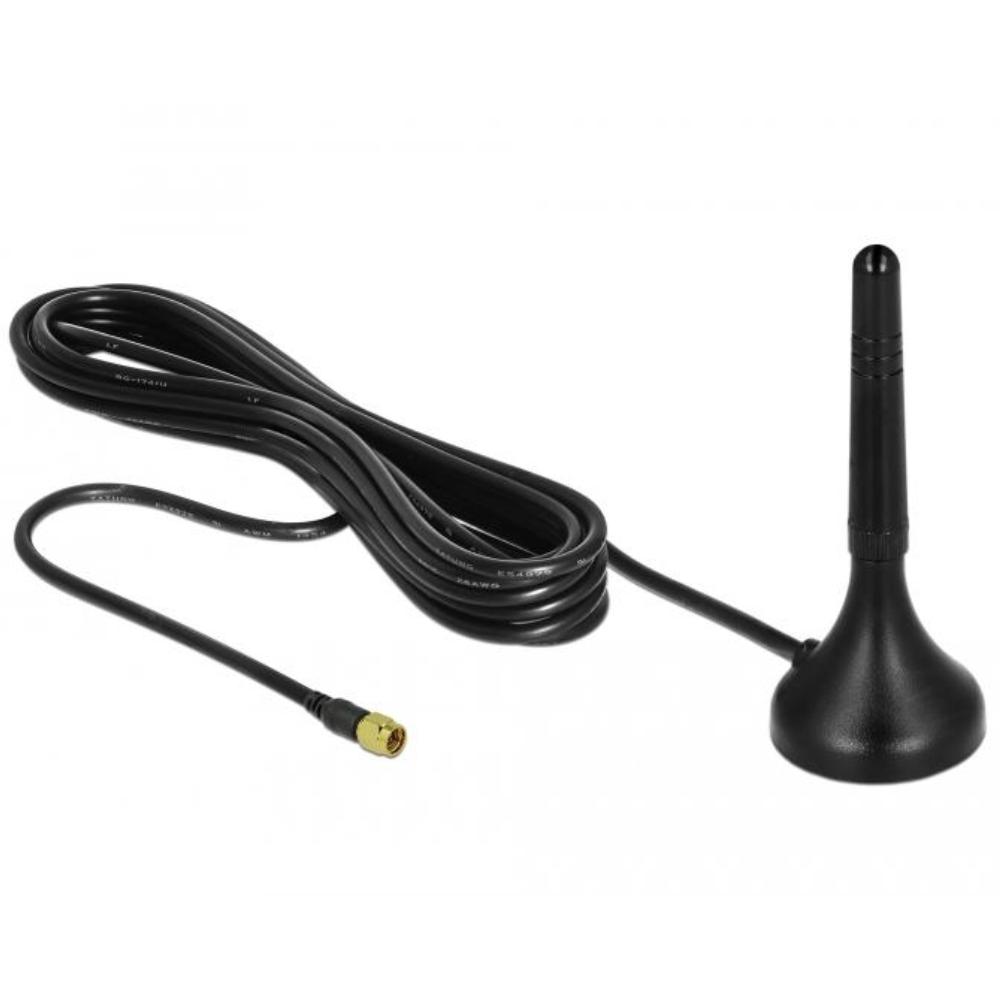

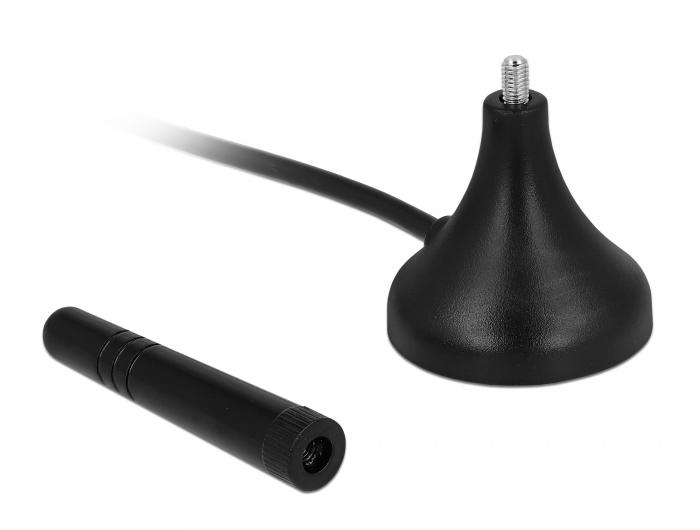

De antenne is voorzien van een magnetische voet, een RG-174 A/U coaxkabel en een metalen behuizing met IPx5-bescherming, wat geschikt is voor montage buitenshuis.

Toepassingen
• LTE-netwerken op meerdere frequentiebanden
• Mobiele en draadloze communicatiesystemen buitenshuis
• IoT- en M2M-toepassingen
• Technische en industriële installaties

Specificaties & kenmerken
• Connector: SMA male
• Stralingspatroon: Omnidirectioneel
• Impedantie: 50 Ohm
• Frequentiebereik: 698 – 960 MHz, 1710 – 2170 MHz en 2500 – 2700 MHz
• Versterking: 1 – 2 dBi
• VSWR: 1,5
• Polarisatie: Lineair, verticaal
• Behuizing: Metaal
• Beschermingsklasse: IPx5
• Kabeltype: RG-174 A/U coaxkabel
• Kabeldiameter: ca. 2,7 millimeter
• Kabeldemping: 1,5 dB @ 1,5 GHz per meter
• Kabellengte inclusief connector: ca. 3 meter
• Kleur: Zwart
• Bedrijfstemperatuur: -20 °C tot 70 °C
• Afmetingen: ca. 72,0 x 29,0 millimeter

Uitleg aansluiting
SMA is een compacte 50-ohm RF-connector met schroefverbinding die wordt toegepast bij antennes, modems en draadloze communicatieapparatuur.
