LTE antenne. RG-142, SMA male, 30 cm.

Deze 5G LTE antenne is bedoeld voor het ontvangen en verzenden van radiosignalen voor mobiele datacommunicatie. De antenne ondersteunt meerdere draadloze standaarden zoals GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2.4 GHz, Bluetooth, ISM en LoRa.

De antenne is voorzien van een SMA plug (male) connector en kan worden aangesloten op routers, modems, gateways en andere RF-apparatuur met een SMA antenneaansluiting.

Het frequentiebereik van 600 – 960 MHz en 1710 – 3800 MHz maakt gebruik mogelijk in verschillende mobiele netwerken en draadloze communicatiebanden. Met een antenneversterking van 3 – 5 dBi en een lineaire verticale polarisatie is de antenne geschikt voor omnidirectionele signaalontvangst.

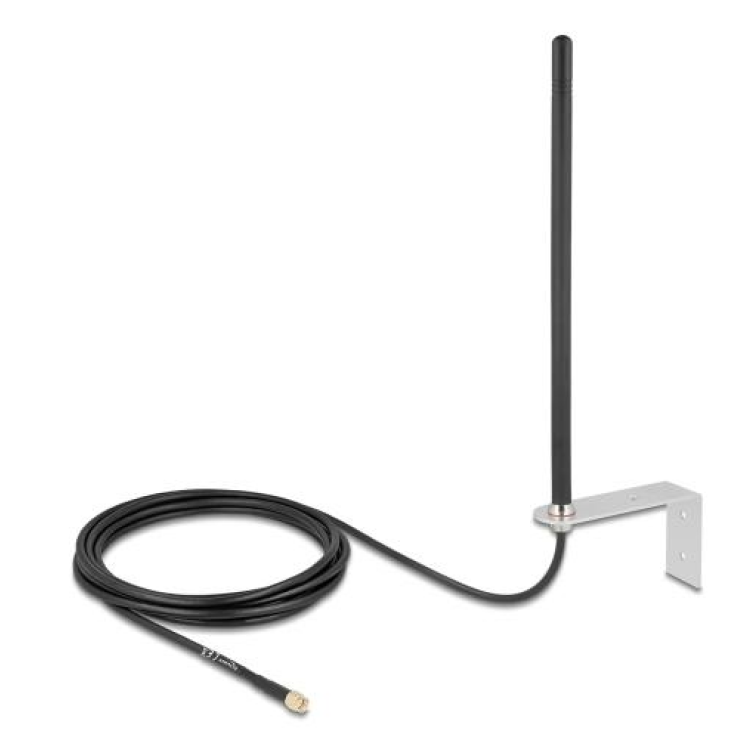

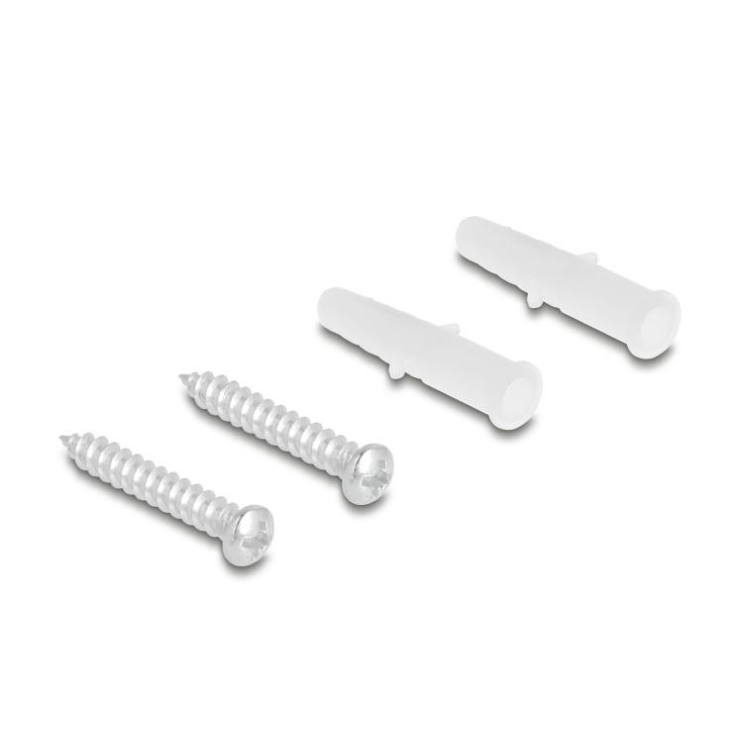

De antenne is ontworpen voor buitenmontage en kan via wandmontage worden bevestigd. De behuizing is gemaakt van TPE kunststof en is bestand tegen verschillende weersomstandigheden.

De antenne wordt geleverd met een RG-58 coaxkabel met een lengte van circa 3 meter. Deze kabel heeft een demping van ongeveer 0,6 dB per meter bij 1000 MHz.

Specificaties
• Connector 1 x SMA plug
• Frequentiebereik 600 – 960 MHz
• Frequentiebereik 1710 – 3800 MHz
• Ondersteunde standaarden GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2.4 GHz, Bluetooth, ISM, LoRa
• Antenneversterking 3 – 5 dBi
• Impedantie 50 Ohm
• VSWR 2.0 : 1
• Kabeltype RG-58
• Kabeldemping 0.6 dB @ 1000 MHz per meter
• Kabelkleur zwart
• Kabellengte ca. 3 m
• Polarisatie lineair, verticaal
• Bedrijfstemperatuur −40 °C ~ 70 °C
• Behuizing TPE
• Kleur zwart
• Afmetingen ca. 270 × 11 mm

Uitleg van gebruikte termen
5G
5G is een mobiele communicatiestandaard met hogere datasnelheden, grotere netwerkcapaciteit en lagere latency dan eerdere generaties mobiele netwerken.

LTE
LTE (Long Term Evolution) is een mobiele communicatiestandaard voor 4G dataverbindingen.

UMTS
UMTS is een mobiele communicatiestandaard voor 3G netwerken.

GSM
GSM is een digitale standaard voor mobiele communicatie voor spraak- en dataverkeer.

ZigBee
ZigBee is een draadloos communicatieprotocol dat vaak wordt gebruikt voor IoT-toepassingen met laag energieverbruik.

Z-Wave
Z-Wave is een draadloze communicatiestandaard die vaak wordt gebruikt voor smart-home apparaten.

NB-IoT
NB-IoT (Narrowband Internet of Things) is een mobiele communicatietechnologie voor IoT-apparaten met laag energieverbruik.

LoRa
LoRa is een draadloze communicatietechnologie met een groot bereik die wordt gebruikt voor IoT-netwerken.

dBi
dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn. Een lagere waarde betekent minder signaalreflectie.

Polarisatie
Polarisatie beschrijft de richting waarin het elektromagnetische veld van een radiosignaal wordt uitgezonden.

Omnidirectioneel
Een omnidirectionele antenne straalt radiosignalen rondom de antenne uit in alle horizontale richtingen.

Impedantie
Impedantie is de elektrische weerstand voor RF-signalen in een transmissielijn. Veel antennesystemen werken met een impedantie van 50 Ohm.

SMA
SMA is een schroefbare coaxiale RF-connector die veel wordt gebruikt voor antennes, routers en RF-apparatuur.

RG-58
RG-58 is een coaxkabel die vaak wordt gebruikt voor RF-toepassingen en antenneverbindingen.

TPE
TPE (Thermoplastic Elastomer) is een flexibel kunststofmateriaal dat vaak wordt gebruikt voor kabels en behuizingen die bestand moeten zijn tegen weersinvloeden.
