USB naar RS232

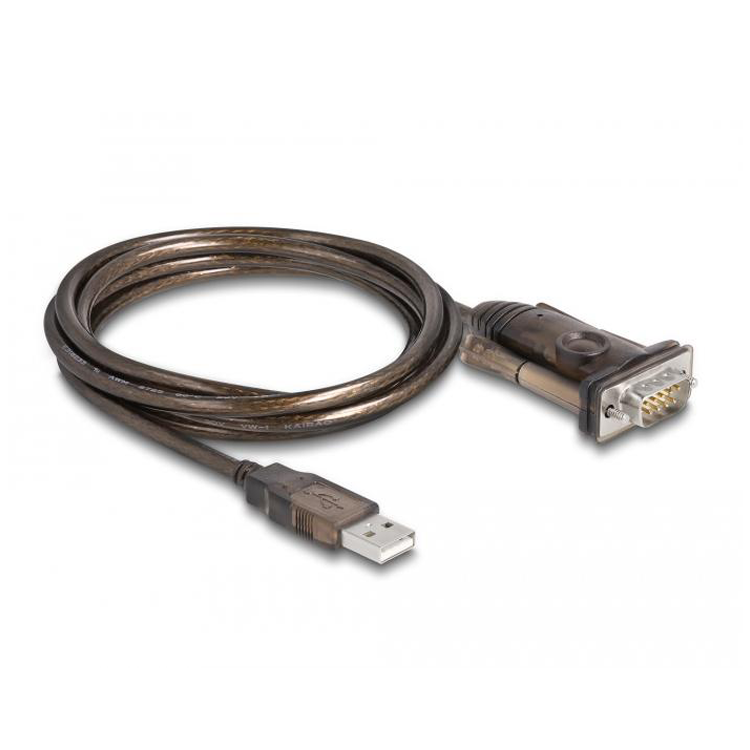

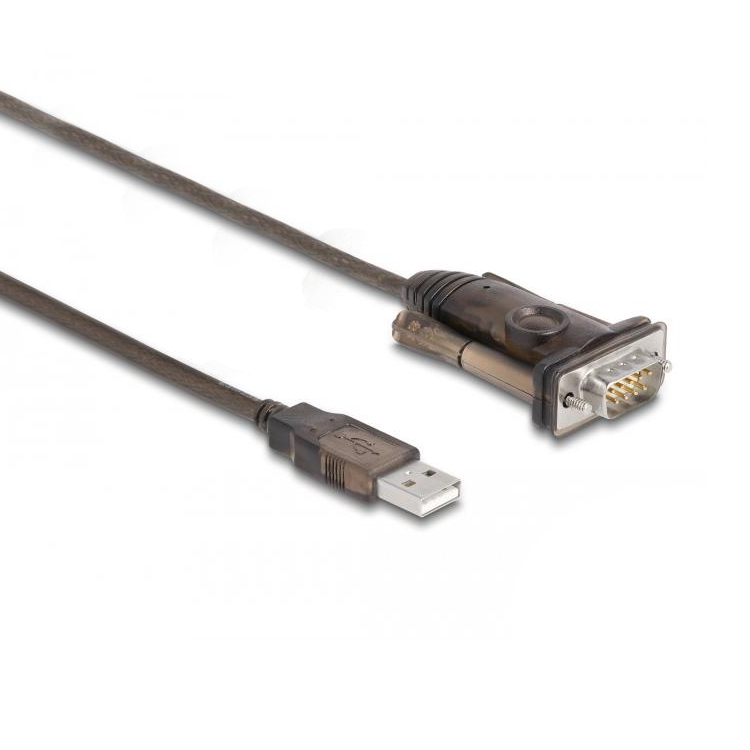

Deze USB naar seriële RS232 adapterkabel wordt gebruikt om apparaten met een seriële D-Sub aansluiting te verbinden met een computer of laptop via een USB Type-A poort. De adapter beschikt over een USB Type-A male connector aan de ene zijde en een 9-polige D-Sub male connector (DB9) met bevestigingsschroeven aan de andere zijde.
Een USB naar RS232 adapter is een signaalomzetter die USB-communicatie omzet naar een seriële RS232 verbinding. Hierdoor kunnen apparaten met een seriële interface worden aangesloten op moderne computers die alleen USB-poorten hebben.
De adapter maakt gebruik van een Prolific PL-2303 GS chipset en ondersteunt gegevensoverdracht tot circa 460,8 Kbps. Hierdoor kunnen apparaten zoals modems, meetapparatuur, POS-systemen en andere apparatuur met een RS232 interface communiceren met een computer. De kabellengte bedraagt circa 1,5 meter.

Specificaties
Type product: USB naar seriële RS232 adapterkabel
Aansluiting 1: USB 2.0 Type-A male
Aansluiting 2: 9-polige D-Sub male (DB9) met schroeven
Interface: RS232
Communicatierichting: bidirectioneel
Chipset: Prolific PL-2303 GS
Overdrachtsnelheid: tot 460,8 Kbps
Databits: 5, 6, 7, 8
Stopbits: 1, 1.5, 2
Pariteit: even, odd, none, mark, space
Flow control: none, Xon/Xoff, RTS/CTS
Kabellengte: circa 1,5 meter
Aantal: per stuk

Gebruikte termen
USB Type-A: een veelgebruikte USB aansluiting op computers en laptops voor het aansluiten van randapparatuur.
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data-interfaces zoals seriële en parallelle verbindingen.
DB9 connector: een 9-polige D-Sub connector die wordt gebruikt voor seriële RS232 communicatie tussen computers en randapparatuur.
RS232: een seriële communicatiestandaard waarbij gegevens bit voor bit worden verzonden via een seriële dataverbinding.
Signaalomzetter: een elektronisch component dat signalen van de ene communicatiestandaard omzet naar een andere standaard.
Bidirectioneel: een communicatiemethode waarbij gegevens in beide richtingen kunnen worden verzonden en ontvangen via dezelfde verbinding.
Databits: het aantal bits waaruit één datapakket bestaat dat via de seriële verbinding wordt verzonden.
Stopbits: bits die het einde van een datapakket aangeven in een seriële datacommunicatie.
Pariteit: een methode voor foutcontrole waarbij extra bits worden toegevoegd om fouten in datatransmissie te detecteren.
Flow control: een mechanisme dat de datastroom tussen twee apparaten regelt om verlies van gegevens te voorkomen.
RTS / CTS: hardwarematige flow-control signalen waarmee apparaten aangeven wanneer gegevens verzonden mogen worden.
Xon / Xoff: softwarematige flow-control methode voor het tijdelijk stoppen of hervatten van datatransmissie.




Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen werden veel toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. RS232 verbindingen worden veel toegepast bij industriële apparatuur, PLC-systemen, meetapparatuur, modems en configuratiepoorten van netwerkapparatuur.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden. In tegenstelling tot parallelle communicatie wordt data hierbij bit voor bit verstuurd via een seriële dataverbinding.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector (DB9). Deze connector wordt vaak gebruikt bij RS232 communicatie tussen computers en randapparatuur.
DB25 kabel: een kabel met een 25-polige D-Sub connector (DB25). Deze connector werd toegepast voor zowel seriële RS232 communicatie als parallelle printerinterfaces op oudere computers en apparatuur.
DB37 kabel: een kabel met een 37-polige D-Sub connector (DB37) die vaak wordt gebruikt bij industriële apparatuur en meetapparatuur.
Parallel printerkabel: een kabel die wordt gebruikt om printers en randapparatuur aan te sluiten via een parallelle interface. Parallelle verbindingen verzenden meerdere bits tegelijk via meerdere datalijnen.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie. Deze kabels gebruiken meestal een DB25 connector aan de computerzijde en een 36-polige Centronics connector aan de printerzijde.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en signaalverbindingen.
DB9 (9-polig): een veelgebruikte D-Sub connector voor seriële RS232 communicatie.
DB25 (25-polig): een D-Sub connector die werd gebruikt voor zowel parallelle printerinterfaces als seriële communicatie.
DB37 (37-polig): een D-Sub connector met 37 pinnen die wordt gebruikt bij industriële apparatuur en meetapparatuur.

Interface protocollen
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur.
SPP (Standard Parallel Port): de oorspronkelijke parallelle printermodus voor basiscommunicatie tussen computer en printer.
EPP (Enhanced Parallel Port): een snellere parallelle communicatiemodus voor apparaten die hogere datasnelheden vereisen.
ECP (Extended Capabilities Port): een geavanceerde parallelle communicatiemodus met datacompressie en bidirectionele communicatie.
