Patchpaneel SC

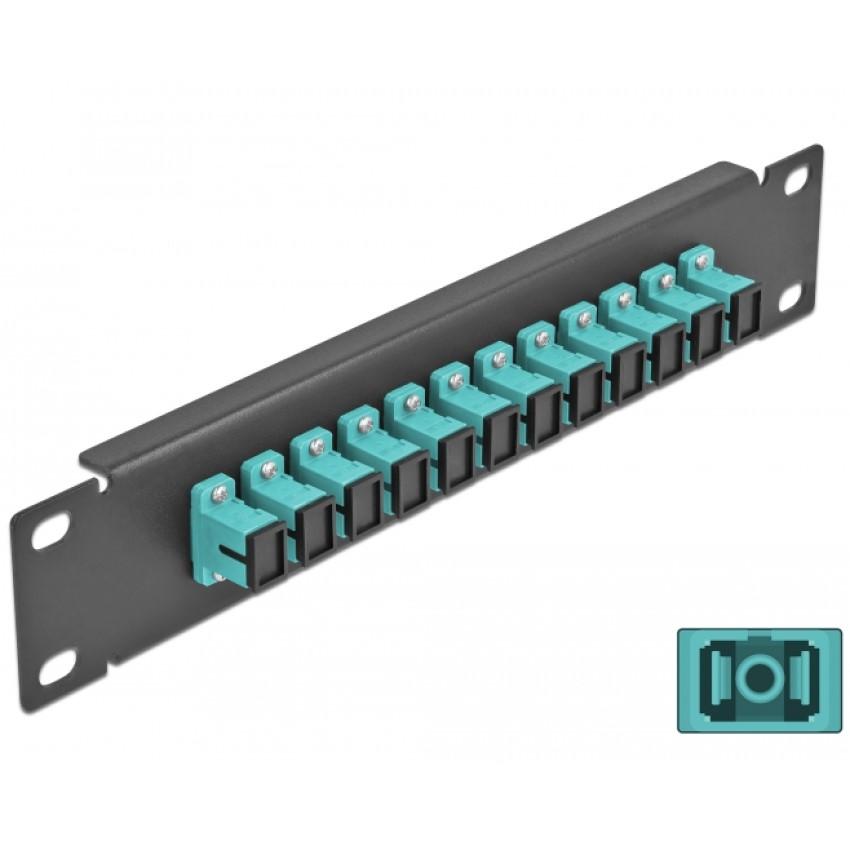

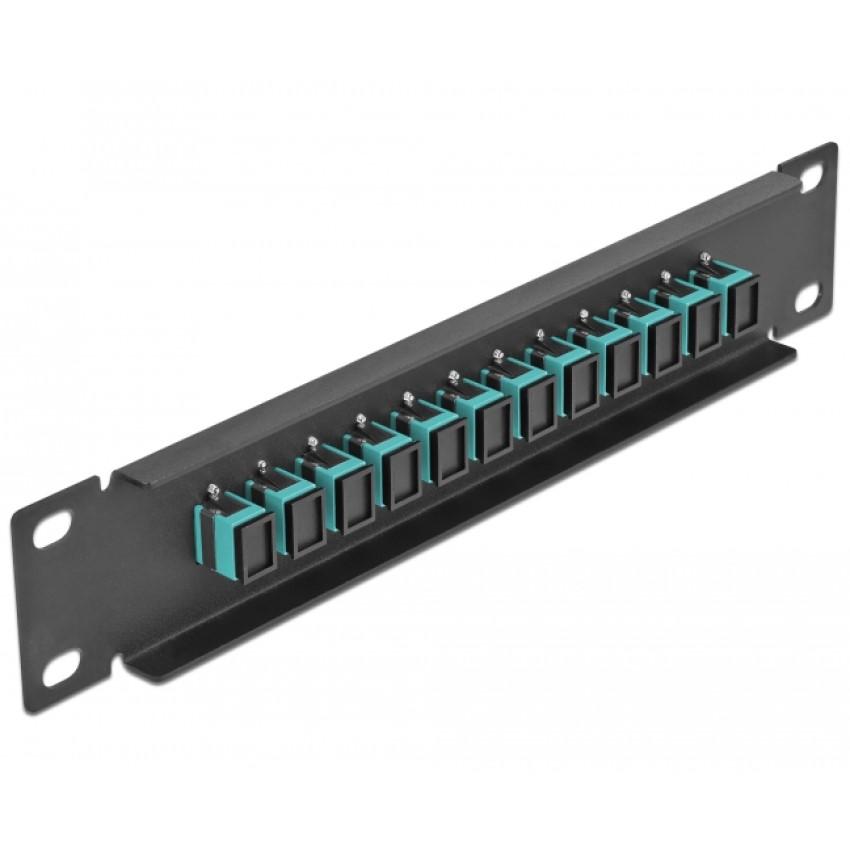

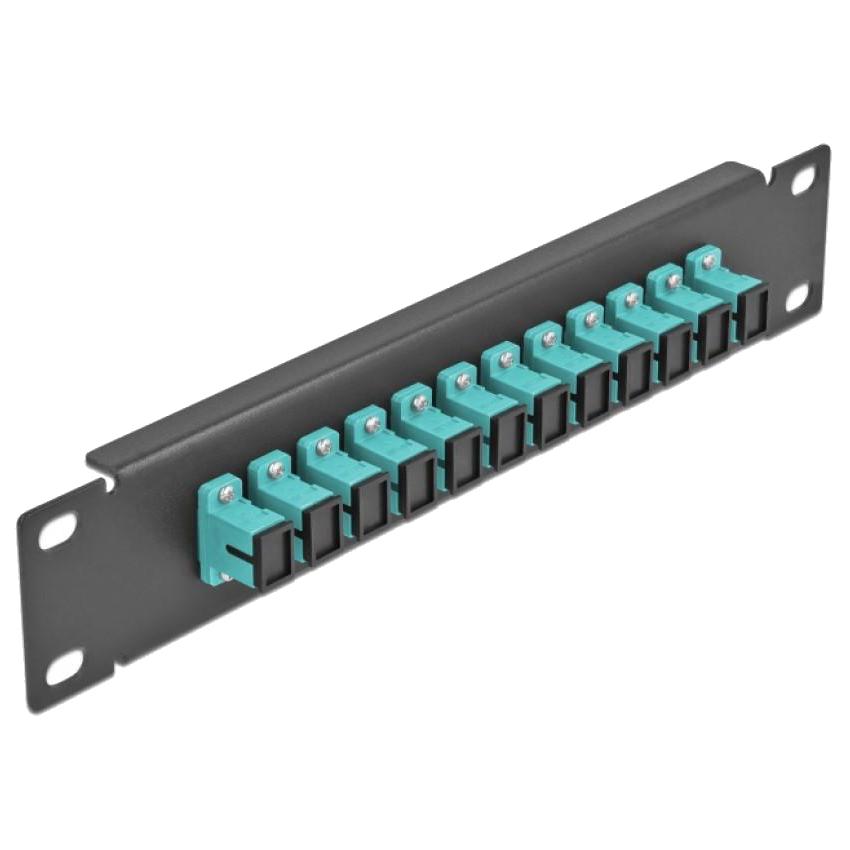

Dit glasvezel patchpaneel is bedoeld voor montage in een 10-inch netwerkkast en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 12 SC Simplex glasvezelkoppelingen en wordt toegepast als passief verbindingspunt voor multimode glasvezelverbindingen.

Toepassing
Dit patchpaneel wordt gebruikt voor het doorverbinden en organiseren van multimode glasvezelkabels binnen een 10-inch rackopstelling. De SC Simplex koppelingen maken het mogelijk om glasvezelconnectoren rechtstreeks met elkaar te verbinden via een female-naar-female koppeling.

Constructie en eigenschappen
Het paneel bestaat uit een metalen behuizing met geïntegreerde SC Simplex koppelingen. De koppelingen zijn voorzien van een keramische huls voor nauwkeurige uitlijning van de glasvezelkernen. Ongebruikte poorten kunnen worden afgesloten met stofkappen ter bescherming tegen verontreiniging.

Specificaties
• Type: glasvezel patchpaneel
• Rackformaat: 10-inch
• Hoogtemaat: 1U
• Aantal poorten: 12
• Connectoren: SC Simplex female > SC Simplex female
• Vezeltype: multimode OM1 / OM2
• Huls: keramisch
• Bescherming: stofkappen per poort
• Constructie: metalen behuizing
• Afmetingen (L x B x H): 254 x 44 x 10 mm

Toelichting gebruikte termen
• SC Simplex: glasvezelconnector met één vezelverbinding per poort.
• Multimode: glasvezeltype met grotere kern, geschikt voor kortere afstanden; OM1 en OM2 duiden de vezelcategorie aan.
• Keramische huls: precisiehuls die zorgt voor correcte uitlijning van glasvezelkernen.
• 10-inch: compact rackformaat voor kleinere netwerkopstellingen.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
