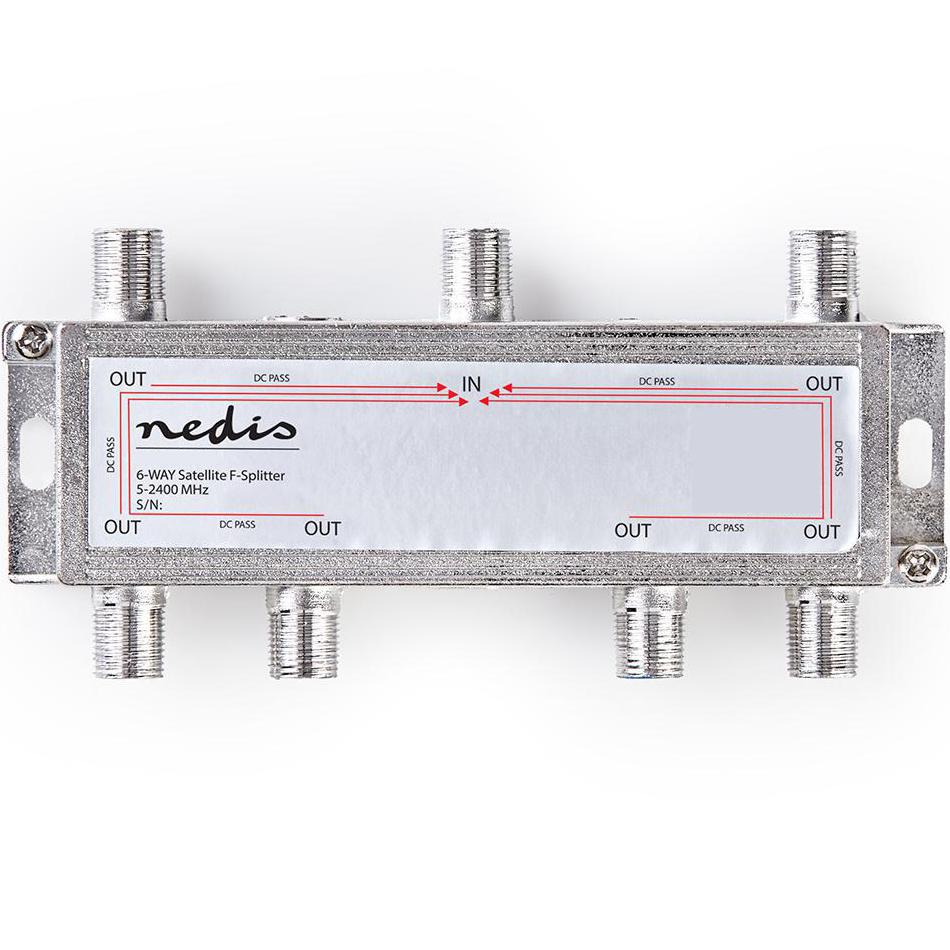

Deze satelliet splitter is bedoeld voor het verdelen van een satellietsignaal naar zes apparaten. Met deze 6-weg satelliet verdeler kan één coaxsignaal van een satellietinstallatie worden verdeeld naar meerdere satellietontvangers of tuners. Hierdoor kunnen meerdere satellietapparaten op dezelfde schotelinstallatie worden aangesloten.


De splitter is voorzien van F-connector female aansluitingen. Dit type aansluiting wordt standaard gebruikt bij satellietinstallaties en breedband coaxnetwerken. De verdeler heeft één ingang en zes uitgangen, waardoor het signaal eenvoudig kan worden verdeeld naar meerdere coaxkabels binnen de installatie.


Met een frequentiebereik van 5 – 2400 MHz is deze splitter geschikt voor satellietsignalen en andere hoogfrequente coaxsignalen. Hierdoor kan het product worden gebruikt voor satellietontvangers, satelliettuners en andere apparatuur die via coaxkabels wordt aangesloten.


De splitter ondersteunt DC power pass. Dit betekent dat de voedingsspanning van een satellietontvanger via de coaxkabel kan worden doorgestuurd naar de LNB van de satellietschotel. Hierdoor blijft de voeding van de LNB behouden wanneer het signaal wordt verdeeld.


De behuizing is uitgevoerd als een zinkdrukgiet (die-cast) metalen behuizing. Dit zorgt voor een goede afscherming tegen externe storingen en een stabiele signaalverdeling binnen satellietinstallaties.



Specificaties

• Type satelliet splitter / 6-weg coax verdeler

• Aantal ingangen 1

• Aantal uitgangen 6

• Aansluiting 1 F-connector female (ingang)

• Aansluiting 2 F-connector female (uitgang)

• Aansluiting 3 F-connector female (uitgang)

• Aansluiting 4 F-connector female (uitgang)

• Aansluiting 5 F-connector female (uitgang)

• Aansluiting 6 F-connector female (uitgang)

• Aansluiting 7 F-connector female (uitgang)

• Frequentiebereik 5 – 2400 MHz

• Invoegdemping 5 – 40 MHz 12,0 dB

• Invoegdemping 40 – 450 MHz 12,0 dB

• Invoegdemping 470 – 860 MHz 12,0 dB

• Invoegdemping 950 – 1750 MHz 14 dB

• Invoegdemping 1750 – 2400 MHz 17 dB

• Ontkoppeling 5 – 40 MHz 16 dB

• Ontkoppeling 40 – 450 MHz 20 dB

• Ontkoppeling 470 – 860 MHz 20 dB

• Ontkoppeling 950 – 1750 MHz 20 dB

• Ontkoppeling 1750 – 2400 MHz 17 dB

• Retourverlies 10 dB

• DC power pass ja

• Impedantie 75 Ohm

• Materiaal behuizing zink (die-cast)

• Kleur grijs

• Afmetingen 120 × 59 × 15 mm

• Gewicht 96 g

• Toepassing satellietinstallaties binnenshuis



Uitleg van gebruikte termen


Satelliet splitter

Een satelliet splitter verdeelt één satellietsignaal naar meerdere uitgangen zodat meerdere satellietontvangers op dezelfde installatie kunnen worden aangesloten.


Coax

Coax (coaxiaal) is een kabeltype dat wordt gebruikt voor het transporteren van televisie-, radio- en satellietsignalen.


F-connector

Een F-connector is een coaxconnector die veel wordt gebruikt bij satellietinstallaties en breedband coaxnetwerken.


Frequentiebereik

Het frequentiebereik geeft aan welke signaalfrequenties door een apparaat kunnen worden doorgelaten.


Invoegdemping

Invoegdemping geeft aan hoeveel signaalverlies optreedt wanneer een signaal door een splitter wordt verdeeld.


Ontkoppeling

Ontkoppeling geeft aan hoe goed de uitgangen van een splitter van elkaar zijn gescheiden om storingen tussen aangesloten apparaten te voorkomen.


DC power pass

DC power pass betekent dat voedingsspanning via de coaxkabel kan worden doorgestuurd, bijvoorbeeld voor het voeden van een LNB bij een satellietschotel.


Impedantie

Impedantie is de elektrische weerstand van een coaxinstallatie en wordt bij televisiesystemen standaard gebruikt met een waarde van 75 Ohm.
