Patchpaneel SC

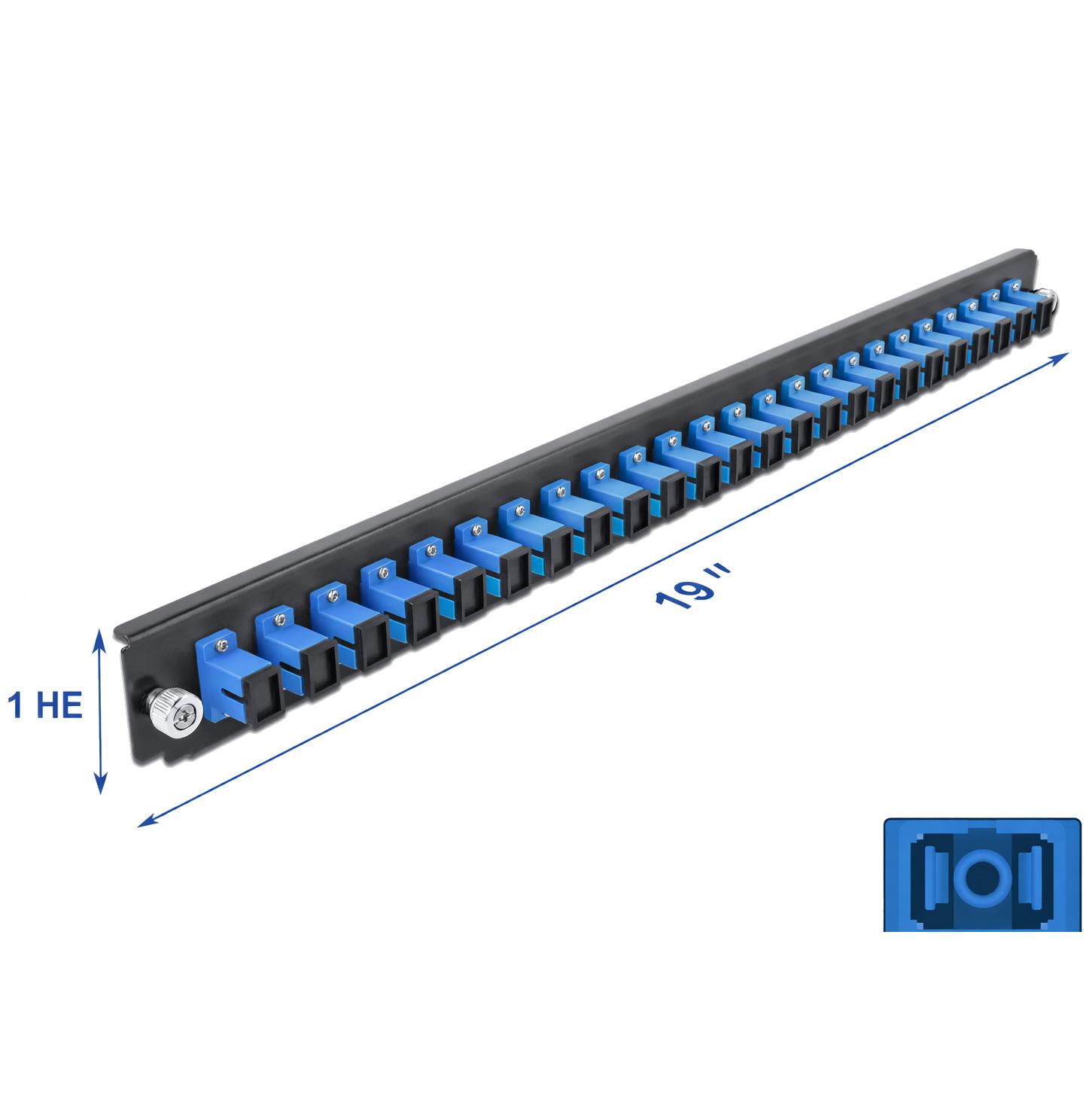

Dit glasvezel frontpaneel is bedoeld voor montage in een 19-inch splice box en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 24 SC Simplex glasvezelkoppelingen en wordt toegepast als passief aansluitpunt voor single-mode glasvezelverbindingen met enkelvoudige vezelterminatie.

Toepassing
Dit frontpaneel wordt gebruikt binnen een 19-inch splice box om gesplitste single-mode glasvezels overzichtelijk te termineren en door te verbinden. De SC Simplex koppelingen zijn geschikt voor toepassingen waarbij per poort één afzonderlijke glasvezel wordt gebruikt.

Constructie en eigenschappen
Het paneel bestaat uit een metalen frontplaat met geïntegreerde SC Simplex koppelingen. De koppelingen zijn uitgevoerd met een zirconia keramische ferrule voor nauwkeurige uitlijning van glasvezelkernen. Beschermkappen voorkomen vervuiling en beschadiging van ongebruikte aansluitingen.

Specificaties
• Type: glasvezel frontpaneel voor splice box
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Connectoren: SC Simplex female > SC Simplex female
• Vezelcapaciteit: 24 glasvezels
• Ferrule: zirconia keramisch
• Bescherming: beschermkappen per poort
• Constructie: metalen frontpaneel
• Afmetingen (L x B x H): 439,0 x 39,4 x 19,5 mm

Toelichting gebruikte termen
• SC Simplex: glasvezelconnector met één afzonderlijke vezel per poort. Deze uitvoering wordt toegepast bij simplex-verbindingen waarbij zenden en ontvangen via aparte aansluitingen verlopen.
• Single-mode glasvezel: glasvezeltype met een zeer smalle kern, ontworpen voor transmissie over lange afstanden met lage demping en hoge signaalkwaliteit.
• OS2: single-mode glasvezelcategorie voor lange-afstandstoepassingen en hoge datasnelheden, geoptimaliseerd voor gebruik met lasers bij golflengten zoals 1310 nm en 1550 nm.
• Zirconia keramische ferrule: precisieonderdeel dat zorgt voor exacte centrering van glasvezelkernen, essentieel voor lage demping en stabiele signaaloverdracht.
• 19-inch: internationale rackstandaard voor netwerk- en telecominstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
